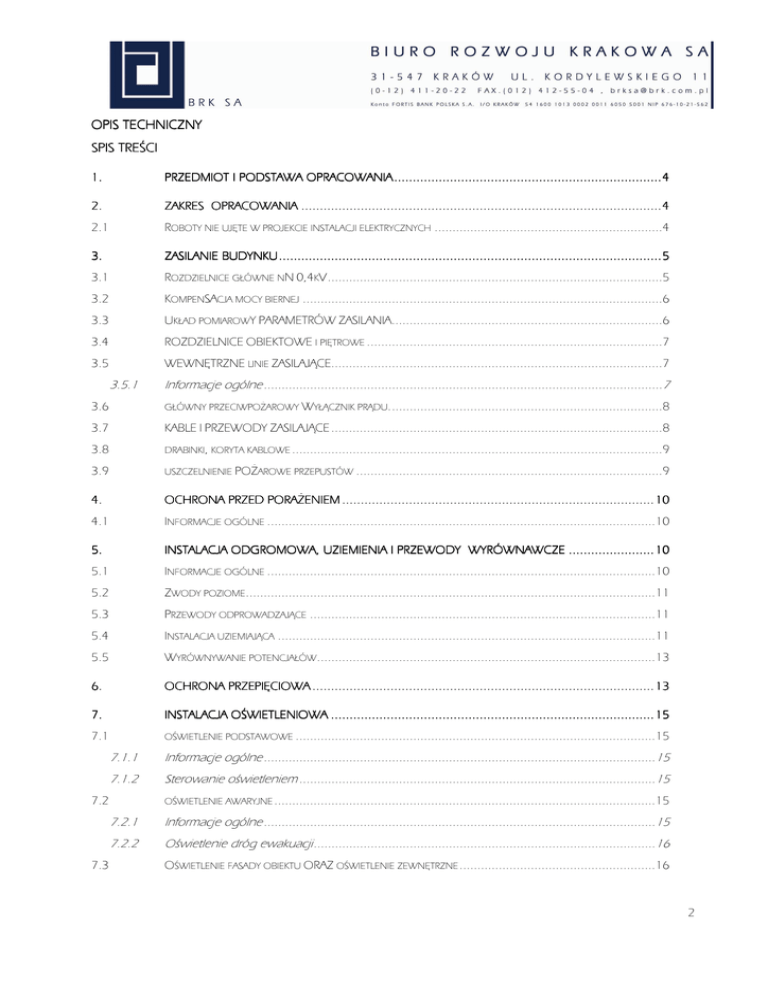

OPIS TECHNICZNY
SPIS TREŚCI
1.
PRZEDMIOT I PODSTAWA OPRACOWANIA ................................................................
........................................................................
........................................ 4
2.
ZAKRES OPRACOWANIA ................................................................
................................................................................................
.................................................................
................................. 4
2.1
ROBOTY NIE UJĘTE W PROJEKCIE INSTALACJI ELEKTRYCZNYCH ................................................................4
3.
ZASILANIE BUDYNKU ................................................................
................................................................................................
.......................................................................
....................................... 5
3.1
ROZDZIELNICE GŁÓWNE NN 0,4KV..............................................................................................5
3.2
KOMPENSACJA MOCY BIERNEJ .....................................................................................................6
3.3
UKŁAD POMIAROWY PARAMETRÓW ZASILANIA............................................................................6
3.4
ROZDZIELNICE OBIEKTOWE I PIĘTROWE ...................................................................................7
3.5
WEWNĘTRZNE LINIE ZASILAJĄCE.............................................................................................7
3.5.1
Informacje ogólne ................................................................................................................7
3.6
GŁÓWNY PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU.............................................................................8
3.7
KABLE I PRZEWODY ZASILAJĄCE .............................................................................................8
3.8
DRABINKI, KORYTA KABLOWE ........................................................................................................9
3.9
USZCZELNIENIE POŻAROWE PRZEPUSTÓW ......................................................................................9
4.
OCHRONA PRZED PORAŻENIEM
PORAŻENIEM ................................................................
....................................................................................
.................................................... 10
4.1
INFORMACJE OGÓLNE .............................................................................................................10
5.
INSTALACJA ODGROMOWA,
ODGROMOWA, UZIEMIENIA I PRZEWODY
PRZEWODY WYRÓWNAWCZE ....................... 10
5.1
INFORMACJE OGÓLNE .............................................................................................................10
5.2
ZWODY POZIOME...................................................................................................................11
5.3
PRZEWODY ODPROWADZAJĄCE .................................................................................................11
5.4
INSTALACJA UZIEMIAJĄCA ..........................................................................................................11
5.5
WYRÓWNYWANIE POTENCJAŁÓW...............................................................................................13
6.
OCHRONA PRZEPIĘCIOWA ................................................................
............................................................................................
............................................................ 13
7.
INSTALACJA OŚWIETLENIOWA
OŚWIETLENIOWA ................................................................
.......................................................................................
....................................................... 15
7.1
OŚWIETLENIE PODSTAWOWE .....................................................................................................15
7.1.1
Informacje ogólne ..............................................................................................................15
7.1.2
Sterowanie oświetleniem ....................................................................................................15
7.2
7.3
OŚWIETLENIE AWARYJNE ...........................................................................................................15
7.2.1
Informacje ogólne ..............................................................................................................15
7.2.2
Oświetlenie dróg ewakuacji................................................................................................16
OŚWIETLENIE FASADY OBIEKTU ORAZ OŚWIETLENIE ZEWNĘTRZNE .......................................................16
2
8.
INSTALACJE SIŁOWE ................................................................
................................................................................................
......................................................................
...................................... 16
8.1
INFORMACJE OGÓLNE .............................................................................................................16
8.2
INSTALACJE DLA MASZYN I URZĄDZEŃ ...........................................................................................17
8.3
ZASILANIE ZESTAWU HYDROFOROWEGO DO WODY UŻYTKOWEJ .........................................................17
8.4
ZASILANIE ZESTAWU HYDROFOROWEGO DO CELÓW POŻAROWYCH .....................................................17
8.5
INSTALACJE ELEKTRYCZNE W POMIESZCZENIACH POD WYNAJEM (BIURA)...................................17
8.6
INSTALACJE ELEKTRYCZNE W POMIESZCZENIACH TECHNICZNYCH ..................................................17
8.7
INSTALACJE ELEKTRYCZNE W BIURACH DLA ADMINISTARACJI .........................................................18
8.8
ZASILANIE URZĄDZEŃ GRZEWCZYCH.............................................................................................18
8.9
INSTALACJE WENTYLACJI I KLIMATYZACJI. ........................................................................................18
8.10
WINDY ..............................................................................................................................19
8.11
ZASILANIE KLAP, DRZWI I BRAM POŻAROWYCH .................................................................................19
8.12
INSTALACJA ZASILANIA AWARYJNEGO UPS............................................................................19
8.12.1
Informacje ogólne ..............................................................................................................19
8.12.2
Wymagania techniczne dla UPS..........................................................................................19
8.13
SYSTEMY DETEKCJI I OSTRZEZENIA W INSTALACJACH GAZÓW TECHNICZNYCH I CO GARAŻU ..........................20
8.14
URZĄDZENIA WYTWARZAJACE ENERGIĘ ELEKTRYCZNĄ .........................................................20
9.
WYKAZ PRZEPISÓW I NORM
NORM MAJĄCYCH ZASTOSOWANIE
ZASTOSOWANIE W NINIEJSZYM
NINIEJSZYM OPRACOWANIU . 20
3
1. PRZEDMIOT I PODSTAWA OPRACOWANIA
Przedmiotem opracowania jest projekt budowlany Centrum Energetyki z garażem podziemnym,
jako Etapu I inwestycji pn.: „Budowa Audytorium Maximum wraz z budynkiem administracyjno dydaktyczno - biurowym, parkingiem podziemnym oraz infrastrukturą techniczną przy ul Czarnowiejskiej w Krakowie".
Podstawę do niniejszego opracowania stanowią:
-
podkłady architektoniczne,
-
wytyczne instalacji wodnej i kanalizacyjnej,
-
wytyczne instalacji klimatyzacji i wentylacji,
-
wytyczne specjalistów d.s. ochrony ppoż., BHP,
-
wytyczne Inwestora,
-
warunki techniczne przyłączenia obiektu do sieci wewnętrznej AGH,
-
obowiązujące normy i przepisy.
2. ZAKRES OPRACOWANIA
Opracowanie niniejsze zawiera następujące instalacje oraz ich elementy:
- Rozdzielnice obiektowe budynków C5, C6, C5.1;
- Rozdzielnice i tablice piętrowe ogólne, siły laboratoriów, technologiczne, wentylacyjne i inne;
- Wewnętrzne Linie Zasilające WLZ ;
- Instalacja oświetlenia wewnętrznego i elewacji budynku;
- Instalacja oświetlenia awaryjnego i ewakuacyjnego z centralnym systemem monitoringu;
- Instalacja zasilania gniazd wtykowych i siły dla urządzeń technologicznych i zasilania urządzeń
klimatyzacji i wentylacji;
- Instalacja uziemiająca i połączeń wyrównawczych wraz z ochroną od porażeń;
- Instalacja odgromowa i ochrony przepięciowej;
- Instalacje techniczne pożarowe;
- Przeciwpożarowy wyłącznik prądu.
2.1 ROBOTY NIE UJĘTE W PROJEKCIE INSTALACJI ELEKTRYCZNYCH
Niniejszy projekt nie obejmuje swoim zakresem:
- Tablic i instalacji elektrycznych związanych z wentylacją, klimatyzacją i ogrzewaniem, łącznie z
automatyką elementów, dla których systemy są montowane fabrycznie dla urządzeń dachowych albo gdzie systemy są wbudowane w urządzenia w pomieszczeniach technicznych;
- Instalacji słaboprądowych;
- Instalacji okablowania strukturalnego;
- Systemu BMS.
4
3. ZASILANIE BUDYNKU
Obiekt zasilany będzie zgodnie z wydanymi przez Dział Techniczny Akademii Górniczo-Hutniczej
w Krakowie warunkami przyłączenia do sieci elektroenergetycznej znak
L.dz. DET-tge
7B/43/2011 poprzez dwie linie kablowe SN prowadzone ze stacji trafo AGH nr 4588 (SHB3-4).
Przyłącza będą zasilały rozdzielnicę SN na poz. -1 budynku. Z pól odpływowych rozdzielnicy SN
zostaną zasilone transformatory.
Projekt zasilania i stacji trafo w oddzielnym opracowaniu.
Połączenie między transformatorami a rozdzielnicami głównymi nN projektuje się szynoprzewodami In=2000A. Szynoprzewody nN pomiędzy transformatorem a rozdzielnicą nN wyprowadzić
przez przebicia w ścianie do pomieszczenia rozdzielni głównych nN bezpośrednio z komór transformatorowych. Uszczelnienia przepustów przez ściany pomieszczeń technicznych powinny
mieć odporność ogniową, co najmniej 2 godz.
Podstawowe parametry techniczne zasilania:
3.1
-
moc zapotrzebowana dla obiektu: etap I:
I: 2,6MW;
2,6MW etap II i III: 1,0MW;
1,0MW
-
napięcie zasilania stacji elektroenergetycznej 15,0kV;
-
układ sieci SN z izolowanym punktem neutralnym;
-
napięcie zasilania rozdzielni głównych i obiektowych: 400/230V;
-
napięcie zasilania instalacji oświetlenia i gniazd wtykowych jednofazowych: 230V;
-
system sieciowy po stronie napięcia niskiego TN-S.
ROZDZIELNICE GŁÓWNE NN 0,4KV
Rozdzielnice główne nN 0,4kV znajdować się będą w wydzielonym pomieszczeniu części nN stacji.
Rozdzielnice podzielono na następujące części:
-
RG1.1 — zasilanie urządzeń zasilania podstawowego
-
RG1.2 — zasilanie urządzeń zasilania podstawowego
-
RG2.1 — zasilanie urządzeń zasilania podstawowego
-
RG2.2 — zasilanie urządzeń zasilania podstawowego
-
RGE — zasilanie urządzeń pożarowych
Rozdzielnice główne projektuje się jako rozdzielnice modułowe przystosowane do montażu dowolnego typu aparatów nN. Obudowy typu przyściennego lub wolnostojącego, minimalny stopień
IP30. Zasilanie rozdzielnic szynoprzewodami od góry. Odpływy kablami do góry. Kable należy układać w drabinach kablowych poprowadzonych pod sufitem pomieszczenia rozdzielni.
Rozdzielnice główne będą przewidywały zasilanie budynków etapu II i etapu III przez zaprojektowanie odpływów oraz przepustów kablowych (6x rur DVK160) do tych projektowanych w przyszłości budynków.
5
3.2
KOMPENSACJA
KOMPENSACJA MOCY BIERNEJ
Kompensację mocy biernej planuje się jako zestaw baterii kondensatorów podłączonych do każdej
z poszczególnych rozdzielni głównych. Należy zastosować baterie kondensatorów z dławikami i z
możliwością automatycznej regulacji przy pomocy sterownika mikroprocesorowego. Regulacja pojemności kondensatorów powinna być minimum 10 stopniowa. Baterie muszą być odporne na
harmoniczne, stopień tłumienia 7%. Baterie należy dobrać w taki sposób, by mogła być rozbudowana o 20% w związku z wszelką rozbudową i przebudową powodującą zmiany cos φ. Pożądane
jest ustawienie współczynnika mocy na cos φ = 0,93. Należy brać pod uwagę możliwość zmiany
parametrów kondensatorów po wykonaniu pomiarów po oddaniu obiektu do użytkowania.
Baterie kondensatorów dla rozdzielni głównych nN 0,4kV są zabudowane w oddzielnej szafie zlokalizowanych w pomieszczeniu rozdzielni głównych nN.
3.3
UKŁAD POMIAROWY
POMIAROWY PARAMETRÓW ZASILANIA
ZASILANIA
We wszystkich projektowanych rozdzielniach głównych planuje się zainstalowanie analizatorów sieciowych. Analizatory te będą mieć szerokie możliwości pomiarowe i umożliwiają pomiar w czasie
rzeczywistym wszystkich wielkości elektrycznych używanych w energetyce w tym:
- napięć i prądów fazowych, napięć międzyfazowych;
- mocy czynnej, biernej i pozornej, współczynnika mocy, poboru energii;
- wartość RMS, amplitudy i kąty harmonicznych do 63-ciej harmonicznej;
- pomiar THD prądów i napięć.
Analizatory sieciowe zostaną poprzez protokół komunikacyjny podłączone do systemu zarządzania
energetycznego uczelni.
Oprócz tego w rozdzielnicach piętrowych budynku C5,1 będą zainstalowane elektroniczne modułowe liczniki z legalizacją do rozliczeń zużytej energii elektrycznej najemców lokali w w/w budynku
C5.1. Liczniki klasy 0,5.
Liczniki będą spełniać wymagania norm EN 50470-1 i -3, IEC 62052-11, IEC 62053-21. Normy
gwarantują najwyższą jakość urządzeń.
Legalizacja liczników wg dyrektywy MID (dyrektywa o przyrządach pomiarowych Measuring Instruments Directive).
Dyrektywa MID przyjmuje:
jednolite procedury testowe, legalizacyjne przyrządów pomiarowych we wszystkich krajach
UE i stowarzyszonych, opisane w normach EN 50470-1i -3;
rezygnację z lokalnych legalizacji, testów i aprobat. Test legalizacyjny przeprowadzony w jednym kraju UE musi być akceptowany we wszystkich krajach UE i stowarzyszonych;
brak specjalnych wymagań krajowych za wyjątkiem wymagań klimatycznych.
6
3.4
ROZDZIELNICE OBIEKTOWE
OBIEKTOWE I PIĘTROWE
Dla budynku C5 przewiduje się 2 rozdzielnice główne RC51 i RC52 zasilające rozdzielnice piętrowe,
które te z kolei zasilają rozdzielnice technologiczne laboratoriów, oświetlenie, gniazda ogólne i
gniazda komputerowe poszczególnych pięter budynku C5. Wentylacja mechaniczna przeznaczona
dla budynku C5 będzie zasilana z rozdzielnicy RWC5, której lokalizacja przewidziana jest w pomieszczeniu rozdzielni obiektowej C5 na poziomie -1. Wentylacja dla części budynku C5.1 będzie
zasilana z rozdzielnicy RWC5.
Dla budynku C6 także zostało zaprojektowane pomieszczenie dedykowane dla rozdzielnicy obiektowej
i wentylacji tego budynku na poziomie -1. Zasada zasilania poszczególnych rozdzielnic taka jak w
budynku C5.
Powierzchnie pod wynajem w części C5.1 będą zasilane z rozdzielnic piętrowych, a te z kolei z rozdzielnicy obiektowej RC5,1. Lokalizacja RC5,1 w wydzielonym pomieszczeniu na poziomie -1.
Rozdzielnice, które będą przeznaczone do obsługi przez personel niewykwalifikowany, należy wykonać zgodnie z EN 60 439-3. Pozostałe rozdzielnice, z wyłączeniem rozdzielnic do urządzeń wentylacyjnych
i klimatyzacyjnych, należy wykonać zgodnie z EN 60 439-1.
Rozdzielnice należy oznaczyć tabliczką znamionową z podaniem producenta i danych identyfikacyjnych.
Wszystkie tablice należy dostarczać z napisami w języku polskim. Wszystkie elementy muszą być dostarczone z opisami. Urządzenia zabezpieczające oraz bezpieczniki instalacyjne należy oznakować w
taki sposób, by była możliwość rozpoznania, do której grupy należą.
Do każdej rozdzielnicy należy dostarczyć schemat ideowy.
W rozdzielnicach głównych RGnN i pożarowej RGEnN oraz w rozdzielnicach obiektowych będzie
znajdował się schemat ideowy. W pomieszczeniu rozdzielnic głównych nN będzie znajdował się
uproszczony schemat zasilania (zamontowany na ścianie pomieszczenia).
3.5
WEWNĘTRZNE LINIE ZASILAJĄCE
ZASILAJĄCE
3.5.1 Informacje ogólne
Zasilanie tablic rozdzielczych odbywać się będzie w układzie radialnym.
Główne linie kablowe należy układać na drabinkach lub w korytkach kablowych, powyżej podwieszanego stropu lub pod stropem, a następnie w górę lub w dół do punktów zasilanych poprzez
wydzielone szyby kablowe.
Podrozdzielnice należy instalować w wydzielonych dedykowanych dla nich pomieszczeniach (lub
zlokalizowanych we wnękach przy laboratoriach), które sąsiadują z wydzielonymi szachtami kablowymi.
7
3.6
GŁÓWNY PRZECIWPOŻAROWY
PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU.
Dla etapu I przewidziano cztery wyłączniki główne prądu umieszczone przy głównych wejściach do
obiektów i zdublowane w pomieszczeniu ochrony.
Wyłącznik PWP1 - będzie wyłączał zasilanie do urządzeń na poziomie garażu BUDUNKU C5;
Wyłącznik PWP2 - będzie wyłączał zasilanie do urządzeń na poziomie garażu BUDUNKU C6;
Wyłącznik PWP3 - będzie wyłączał zasilanie do urządzeń BUDUNKU C5.1;
Wyłącznik PWP4 - będzie wyłączał zasilanie do urządzeń BUDUNKU C5 I C6.
Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem prądu nie spowoduje odcięcia zasilania
do urządzeń związanych bezpośrednio z prowadzeniem akcji gaszenia pożaru takich jak:
Wentylacja napowietrzania i oddymiania;
Winda dla ekip pożarniczych;
Centralka CSP;
Centralka DSO;
System detekcji stężenia gazów palnych i CO;
Centralka kontroli dostępu;
Zestawy hydroforowe wody pożarowej;
Rozdzielnice zasilaczy klap dymowych;
Rozdzielnica wentylacji komór trafo, które zasilają rozdzielnice bezpieczeństwa RGE.
Zasilanie wyłączników pożarowym kablem (N)HXH 0,6/1kV E90.
Przycisk uruchamiający przeciwpożarowy wyłącznik prądu powinien zostać wyposażony w sygnalizację świetlną.
Zasilanie urządzeń przeciwpożarowych niezbędnych w trakcie pożaru realizowane jest sprzed wyłącznika przeciwpożarowego. Wszystkie te urządzenia zasilane będą kablami o podwyższonej odporności ogniowej E90.
Lokalizację wyłącznika pożarowego pokazano na planie instalacji oświetlenia oraz na głównym
schemacie zasilania.
Wyłącznik pożarowy dla etapu II i III zostaną zawarte w opracowaniu dotyczącym tych etapów.
3.7
KABLE I PRZEWODY ZASILAJĄCE
Kable i przewody rozprowadzane są z pomieszczeń rozdzielni głównych nN i obiektowych rozchodzą się po obiektach etapu I i wchodzą do szybów kablowych, skąd są rozprowadzane do odbiorników i podrozdzielni na poszczególnych kondygnacjach obiektu.
Szyby kablowe, zgodnie z warunkami ochrony pożarowej obiektu, powinny być podzielone na strefy pożarowe szczelnymi grodziami przeciwpożarowymi, o odporności ogniowej co najmniej EI 120.
Obudowa szybów kablowych powinna posiadać odporność ogniową EI 120.
8
Kable zasilające do tablic rozdzielczych zaprojektowano 3 i 5-cio żyłowymi kablami bezhalogenowymi N2HXH 0,6/1kV, YKY 0,6/1kV (na zewnątrz budynku i w ziemi) a pożarowe (N)HXH 0,6/1kV
E90 . Większość ciągów projektowanych wewnętrznych linii zasilających należy układać w korytkach kablowych prowadzonych w przestrzeni sufitu podwieszonego lub pod stropem. Kable należy
układać w liniach prostych i unikać skrzyżowań, by dalsze układanie kabli było możliwe bez krzyżowania z już ułożonymi kablami. Przejścia kabli i przewodów przez stropy wykonać należy w rurach
RL o średnicach dostosowanych do przekroju przewodów. Po wprowadzeniu kabli przepusty
uszczelnić tak, by ich odporność ogniowa była nie mniejsza niż odporność ogniowa stropu, przez
który przechodzą. Przekroje kabli i przewodów dobrano do obciążalności prądowej wg normy IEC
364-5-523.
Wszystkie kable należy oznakować zgodnie z PN-76/E-05125. Znakowanie wykonywać za pomocą
oznaczeń cyfrowych na trwałych paskach mocowanych do kabli. Znakowanie wykonywać zarówno
po stronie tablicy, jak i po drugiej stronie kabla.
Przejścia kabli przez strefy pożarowe wykonać jako szczelne z zastosowaniem przegród ogniowych.
Na kablach przechodzących przez ściany pożarowe należy założyć oznaczniki metalowe po obydwu stronach ściany.
Kable zasilające urządzenia zasilane z przed głównego wyłącznika pożarowego a prowadzone
wewnątrz obiektu należy wykonać przewodami i kablami o odporności ogniowej PH 90 min.
Wszystkie kable wchodzące do obiektu poniżej poziomu ziemi prowadzić w przepustach z rur. Rury
uszczelnić przed możliwością penetracji wody i gazu do wnętrza obiektu.
3.8
DRABINKI, KORYTA KABLOWE
KABLOWE
Koryta kablowe należy montować na ścianach lub podwieszone. Koryta kablowe należy mocować
poziomo w taki sposób, by były one całkowicie stabilne.
Koryta należy podwieszać równolegle, na jednakowej wysokości i muszą biegnąć w jednej linii. Zabezpieczenia za pomocą wsporników ściennych możliwe jest tylko na ścianach betonowych, ponieważ ścianki działowe np. pomiędzy pomieszczeniami do wynajęcia, muszą się dać łatwo przesuwać. Koryta należy umieszczać w minimalnej odległości 50mm od ściany w celu umożliwienia
prowadzenia za nimi różnego rodzaju rur. Koryt, drabinek i innych nie wolno prowadzić przez
drzwi oddzielające strefy ppoż. oraz przegrody oddzielające piętra - musza się one kończyć przed
tymi przegrodami.
Wsporniki należy montować w taki sposób, by ugięcie całkowicie obciążonego przepustu czy drabinki, nie przekraczało 0,5% odległości pomiędzy wspornikami. Koryta kablowe, łącznie ze wspornikami, należy projektować na obciążenie punktowe 100kg ponad obciążenie kablem. Jednak odległości między wspornikami nie mogą przekraczać 1,5m.
Wsporniki należy umieszczać bezpośrednio przy połączeniach przy wszelkich zmianach kierunku i
poziomu.
Trasy kablowe z zamocowaniami stosowanymi w układach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewnić ciągłość dostawy energii elektrycznej w
warunkach przez czas pracy urządzenia pożarowego nie mniejszy niż 90min.
3.9
USZCZELNIENIE POŻAROWE
POŻAROWE PRZEPUSTÓW
Wszystkie instalacje elektryczne przechodzące przez przegrody ppoż. muszą być uszczelnione
uszczelnieniem posiadającym odpowiednie atesty ppoż. Roboty te należy wykonać, gdy sama insta9
lacja jest już ukończona. Uszczelnienia pożarowe muszą spełniać te same wymagania techniczne
pożarowe, co ściany lub stropy, przez które przechodzą elementy instalacji.
Dla umożliwienia przyszłej rozbudowy instalacji elektrycznej w każdym przejściu ppoż. należy umieścić dodatkowo cztery rury zapasowe o średnicy zewnętrznej 50mm i dwie rury zapasowe o średnicy zewnętrznej 25mm. Wszystkie drabinki i przepusty kablowe należy kończyć w odległości 2030cm od ścian.
Uszczelnienia pożarowe należy wykonywać zgodnie z polskimi normami, stosowanymi przepisami i
instrukcjami.
4. OCHRONA PRZED PORAŻENIEM
PORAŻENIEM
4.1
INFORMACJE OGÓLNE
Ochronę przeciwporażeniową zrealizowano przez:
Dla sieci 15,0kV uziemienie ochronne
Dla sieci 0,4kV samoczynne szybkie wyłączenie zasilania. Układ sieci odbiorczej jest układem
typu TN-S. Przewód neutralny N i ochronny PE są rozdzielone dla całej sieci odbiorczej. W
obwodach gniazd wtykowych, w obwodach pomieszczeń narażonych na działanie wilgoci,
w pomieszczeniach sanitarnych jako uzupełniający środek ochrony przed dotykiem bezpośrednim zastosowane zostaną wyłączniki ochronne różnicowo-prądowe na znamionowy
prąd wyzwalający 30mA. W tych pomieszczeniach będzie także instalacja połączeń wyrównawczych.
Skuteczność ochrony przed porażeniem prądem elektrycznym należy sprawdzić przez pomiary po
wykonaniu instalacji.
Wymagania dotyczące czasu odłączenia są spełnione, gdy:
Zs * Ja < Uo
gdzie :
Zs - impedancja pętli zwarcia
Ja - wartość prądu w amperach, zapewniająca zadziałanie urządzenia odłączającego w czasie
nie przekraczającym 5 sek dla Wlz, dla pozostałych odbiorów 0,4 sek
Uo - napięcie pomiędzy przewodem skrajnym, a ziemią [V]
Metalowe obudowy opraw oświetleniowych, bolce ochronne gniazd wtykowych itp. powinny być
połączone z przewodem PE. Przekrój przewodu ochronnego zgodny z PN. Wszystkie metalowe
części, które mogą się znaleźć pod napięciem powinny być podłączone do systemu połączeń wyrównawczych.
5. INSTALACJA ODGROMOWA
5.1
INFORMACJE OGÓLNE
Instalację odgromową zaprojektowano zgodnie z polskimi normami oraz stosowanymi zasadami i
instrukcjami:
PN-EN 62305-1:2006 (U), Ochrona odgromowa - Część 1: Wymagania ogólne.
10
PN-EN 62305-2:2006 (U), Ochrona odgromowa - Część 2: Zarządzanie ryzykiem.
PN-EN 62305-2:2006 (U), Ochrona odgromowa - Część 3: Uszkodzenia fizyczne obiektów
budowlanych i zagrożenie życia.
PN-EN 62305-4:). 2006 (U), Ochrona odgromowa - Część 4: Urządzenia elektryczne i elektroniczne w obiektach budowlanych.
Ochronę odgromową zaprojektowano zgodnie z poziomem ochrony I.
Uziemienie robocze stacji transformatorowej należy wykonać zgodnie z rysunkiem uziemienia.
5.2
ZWODY POZIOME INSTALACJI ODGROMOWEJ
ODGROMOWEJ
Na dachu należy wykonać siatkę zwodów poziomych niskich o wymiarach 5×5m z drutu stalowego ocynkowanego F 8mm podpartych na uchwytach przyklejanych do pokrycia dachu. Odległości
pomiędzy uchwytami nie mogą przekraczać 1m.
Należy wykonać połączenia pomiędzy siatką, a krawędziami metalowymi oraz wystającymi i oddzielnymi elementami przewodzącymi, jak na przykład obudowy urządzeń wentylacyjnych, daszki
itp., które sięgają na wysokość ponad 0,3m nad poziom siatki.
Projektuje się chronić urządzenia wentylacyjne wyposażone w elektronikę oraz elektryczne wentylatory dachowe przy pomocy zwodów pionowych, klatek ochronnych tak by chronione urządzenia
znalazły się w ich kątach ochrony.
Obudowy urządzeń wentylacyjnych nie wolno łączyć z do zwodów instalacji odgromowej. Obudowy urządzeń wentylacyjnych, klimatyzacyjnych itd., powinny znajdować się w strefie zwodów
wysokich.
5.3
PRZEWODY ODPROWADZAJĄCE
ODPROWADZAJĄCE
Jako przewody odprowadzające z krawędzi dachu należy ułożyć na słupach zewnętrznych budynku drut Fe/Zn o średnicy 8mm w osłonie w rurkach RL16 o grubości ścianki rury min 5mm. Bednarkę połączyć z uziemieniem fundamentowym budynku przez złącza kontrolne. Złącza kontrolne
należy zlokalizować na poziomie około 60cm od ziemi . W celu możliwości rozłączenia uziemienia i
możliwości zrobienia pomiarów ciągłości zwodów na dachu należy dodatkowo zamontować złącza kontrolne w attyce budynku.
6. INSTALACJA UZIEMIENIA
UZIEMIENIA I PRZEWODY WYRÓWNAWCZE
WYRÓWNAWCZE
6.1
UZIEMIENIE
UZIEMIENIE
Instalacja uziemiająca powinna być wykonana zgodnie z PN-EN 62305.
Uziom obiektu - fundamentowy z bednarki stalowej ocynkowanej 30x4mm, ułożony w fundamencie. W celu uzyskania doskonalszego wyrównania potencjałów w obrębie budynku należy ułożyć
także bednarkę pod fundamentami ścian wewnętrznych. W fundamencie zbrojonym prętami
uziom fundamentowy należy zamocować do zbrojenia w odstępach co 2 metry.
metry Mocowanie poprzez zaciski gwintowane. Łączenie przez spawanie dopuszczalne (ale po uzgodnieniach z inżynierami konstruktorami). Przed zalaniem betonu wszystkie połączenia powinny być sprawdzone
przez elektry
elektryka.
Uwaga!
11
Przechodzenie uziomu fundamentowego przez szczelinę dylatacyjną budynku poprzez mostek
ela
elastyczny w miejscu dostępnym do kontroli.
Należy wykonać instalację uziemienia
bednarką stalową ocynkowaną 50x4mm w pomieszczeniach:
− rozdzielni SN i rozdzielni głównej nN oraz w pomieszczeniach rozdzielni obiektowych;
− komory transformatorowej;
−
−
−
−
−
bednarką stalową ocynkowaną 30x4mm w pomieszczeniach:
hydroforowi i przyłączu wody;
wymiennikowni;
pomieszczeń separatorów;
maszynowni HVAC;
serwerowni.
Instalacja mocowana do ścian pomieszczeń na uchwytach 30cm od podłogi.
Projektowana instalacja uziemiająca połączona za pomocą złączy kontrolnych z uziomem obiektu.
Do instalacji uziemienia należy przyłączyć:
− konstrukcję rozdzielnicy SN dwoma połączeniami (na początku i na końcu) płaskownikiem
Fe/Zn 30x4mm
− metalowe obudowy wszystkich urządzeń umieszczonych w pomieszczeniu rozdzielni nN płaskownik Fe/Zn 50x4mm
− kadź transformatora za pomocą jednego połączenia przewodem LY 35mm2
− konstrukcji do połączenia żył powrotnych kabla SN łączącego pole transformatorowe w rozdzielni SN z transformatorem przewodem LY 35mm2
− metalowe drzwi przewodem LY 25mm2
− zbrojenie fundamentu połączeniem płaskownikiem Fe/Zn 30x4mm
− szyny PEN, PE rozdzielnic,
− konstrukcje kablowe,
− metalowe obudowy wszystkich urządzeń umieszczonych w pomieszczeniach objętych instalacja uziemiającą,
Rezystancja uziemienia nie większej niż 1,3 omów (uziemienie robocze stacji transformatorowej w
dokumentacji stacji transformatorowej).
Należy połączyć uziemienie stacji transformatorowej z uziemieniem fundamentowym budynku.
Uziemienie wykona płaskownikiem Fe/Zn30x4mm2 i przez rozłączalne złącze kablowe zamontowane na elewacji budynku.
Pomiar rezystancji uziemienia fundamentowego jest możliwy jedynie bezpośrednio po wykonaniu
fundamentu a przed dołączeniem do niego innych elementów konstrukcyjnych obiektu.
Przyłączanie wypustów uziemiających do uziomu (wypusty do GSW, do piorunochronu i lokalnych
szyn połączeń wyrównawczych) należy realizować przez spawanie. Zabezpieczyć antykorozyjnie
miejsca spawu.
12
6.2
WYRÓWNYWANIE POTENCJAŁÓW
POTENCJAŁÓW
W górnej warstwie dolnej płyty żelbetowej poziomu garażu należy ułożyć siatkę połączeń wyrównawczych płaskownikiem Fe/Zn30x4mm i połączyć ze zbrojeniem słupów żelbetowych.
Dla uniemożliwienia występowania różnic potencjału w nieelektrycznych instalacjach budynku należy wykonać wewnętrzne połączenia wyrównawcze. Przewiduje się na każdym poziomie przy
szachtach kablowych szynę miedzianą 40x5m z otworami o długości nie mniej niż 30cm. Szyny połączone z instalacją uziemiającą w pom. rozdzielni głównej linką miedzianą LGYżo 25mm2. W
pomieszczeniach WC i w łazienkach należy wykonać lokalne połączenia wyrównawcze przewodem
LGżo o przekroju 4mm2. Dodatkowo w każdym laboratorium należy przewidzieć lokalne połączenia wyrównawcze przyłączone do szyn w szachtach kablowych.
Połączenia wyrównawcze w tych pomieszczeniach wykonać nad sufitem podwieszanym
Do głównej szyny wyrównawczej w rozdzielni głównej nN należy przyłączyć:
− zacisk główny PEN, PE rozdzielnic,
− duże masy metalowe budynku,
− metalowe rurociągi wodne, kanalizacji i centralnego ogrzewania (wprowadzane do budynku i układane w budynku),
− metalowe obudowy kanałów wentylacyjnych (należy zapewnić ciągłość eklektyczną na
wstawkach izolacyjnych tych kanałów),
− instalację uziemiającą,
− szyby i prowadnice dźwigów,
− korytka i drabinki kablowe (należy zapewnić ciągłość elektryczną tras kablowych).
Połączenia z rurociągami za pośrednictwem objemek dobranych odpowiednio do średnicy rur.
Szynę połączeń wyrównawczych należy również zainstalować w pomieszczeniu centrali telefonicznej
i okablowania strukturalnego. Szyna ta połączona bednarką stalową ocynkowaną 20x3mm bezpośrednio z uziomem otokowym obiektu.
Wybrane laboratoria:
Laboratorium dla magazynowania i konwersji energii odnawialnej, budynek C5, poziom +4
Laboratorium systemy sterowania i zarządzania energią, budynek C5, poziom 0, +1 oraz w
budynku C6, poziom +1, +3
będą posiadać wydzielone połączenie z uziemieniem fundamentowym obiektu poprzez ułożenie
bednarki Fe/Zn 30x4 bezpośrednio do uziomu fundamentowego.
7. OCHRONA PRZEPIĘCIOWA
W systemie ochrony przepięciowej należy zastosować układ ochronników I i II stopnia ochrony:
I i II (B+C)
(B+C) stopień ochrony dla zasilania (rozdzielnica główna RG)
Napięcie znamionowe
230/400V
Stopień ochrony (1,2/50)
< 1,5 kV
Prąd znamionowy udarowy odprowadzający
100 kA
13
Czas wyzwalania
< 100 ns
II (C) stopień ochrony dla rozdzielnic piętrowych
Napięcie znamionowe
230/400V
Stopień ochrony (1,2/50)
< 1,3 kV
Prąd znamionowy
20 kA
Czas wyzwalania
25 ns
14
8. INSTALACJA OŚWIETLENIOWA
OŚWIETLENIOWA
8.1
OŚWIETLENIE PODSTAWOWE
PODSTAWOWE
8.1.1 Informacje ogólne
Instalacja oświetlenia podstawowego musi być wykonana tak, by średnie natężenia oświetlenia były nie niższe niż zestawione w specyfikacji poniżej:
•
•
•
•
•
•
Laboratoria
Biura
Pomieszczenia techniczne
Komunikacja korytarze, schody
Sanitariaty
Parking i droga wewnętrzna
500 lux
500 lux
300 lux
150 lux
200 lux
75 lux
Dopuszcza się maksymalny spadek napięcia 5% pomiędzy transformatorem, a ostatnim punktem
włączenia. Dopuszcza się maksymalny spadek napięcia 3% pomiędzy transformatorem a tablicami rozdzielczymi.
Jeśli nie podano inaczej wyłączniki należy lokalizować 140 cm powyżej końcowego poziomu posadzki, tj. od posadzki do górnej krawędzi wyłącznika. Jeśli dostawca urządzeń nie podał inaczej,
odległość pomiędzy drzwiami, a środkiem przełącznika nie może przekraczać 10 cm. Gniazdka
ogólne przy drzwiach na wysokości 30cm, w pomieszczeniach wilgotnych 140 cm nad posadzką.
W laboratoriach wg wytycznych najemców i wg technologii laboratorium. Gniazda komputerowe
ponad
stołami
laboratoryjnymi
i komputerowymi (około 90-100cm).
8.1.2 Sterowanie oświetleniem
Sterowanie oświetleniem w pomieszczeniach komunikacji ogólnej będziemy realizować z pomieszczenia ochrony. Sterowanie będzie polegało na załączeniu oświetlenia nocnego lub dziennego. Oświetlenie nocne w danej części obiektu (wykorzystujące oprawy awaryjne w komunikacji)
będzie wysterowane przez czujniki ruchu. Każdorazowe załączenie oświetlenia przez czujniki ruchu
będzie powodowało załączenie lampki sygnalizacyjnej w pomieszczeniu ochrony.
W poszczególnych pomieszczeniach sterowanie oświetleniem za pomocą łączników ściennych.
Sterowanie oświetleniem zewnętrznym (elewacja, parkingi, pylon) za pośrednictwem czujników
zmierzchowych oraz przez zegar.
Część opraw oświetleniowych oświetlenia podstawowego pełni również funkcję oświetlenia awaryjnego oraz nocnego.
8.2
OŚWIETLENIE AWARYJNE
8.2.1
Informacje ogólne
ogólne
Oświetlenie awaryjne zaprojektowano zgodnie z PN-EN 1838 pkt.3.1, jest to oświetlenie przeznaczone do stosowania podczas awarii zasilania urządzeń do oświetlenia podstawowego.
15
Awaryjne oświetlenie ewakuacyjne, według PN- EN 1838 pkt.3.3, jest to część oświetlenia awaryjnego zapewniająca bezpieczne opuszczenie miejsca przebywania lub umożliwiająca uprzednie
podjęcie próby zakończenia potencjalnie niebezpiecznego procesu.
Oświetlenie awaryjne w obiekcie obejmuje oświetlenie drogi ewakuacyjnej (wraz ze znakami kierunków ewakuacyjnych i oznakowaniem wyjść ewakuacyjnych z obiektu).
W pomieszczeniach technicznych: rozdzielnic głównych, pomieszczeniu portierni, magazynie gazów, wymiennikowni zapewniono natężenie oświetlenia awaryjnego wynoszące nie mniej niż 10
lx.
W obiekcie zaprojektowano system oświetlenia awaryjnego zasilany przez indywidualne inwertery
zamontowane w oprawach oraz monitorowany przez system monitoringu opraw awaryjnych. Panel
systemu
w pomieszczeniu ochrony.
8.2.2 Oświetlenie dróg ewakuacji
Oświetlenie dróg ewakuacyjnych należy wykonywać zgodnie z postanowieniami normy PN-EN
1838.
Oświetlenie awaryjne realizuje również funkcję oznakowania ewakuacyjnego kierunkowego —
wskazującego jednoznacznie drogi, kierunki i wyjścia ewakuacyjne.
Znaki oświetlenia awaryjnego musza się świecić w sposób ciągły.
Na ścianach i drzwiach dróg ewakuacyjnych należy umieścić piktogramy. Wszystkie piktogramy będą podwieszane w taki sposób, by można je było łatwo odczytać, bez względu na wszelkie inne
występujące oznakowanie, obiekty i inne.
8.3
OŚWIETLENIE FASADY OBIEKTU
OBIEKTU
Zasilanie oświetlenia fasad projektuje z rozdzielnic ROZ1 i ROZ2. Załączanie odpływów za pośrednictwem czujnika zmierzchowego i zegara z BMS budynku.
Kable zasilające oprawy będą układane na elewacji w rurkach PCV.
9. INSTALACJE
INSTALACJE SIŁOWE
9.1
INFORMACJE OGÓLNE
Dopuszcza się maksymalny spadek napięcia 5% pomiędzy transformatorem, a ostatnim punktem
włączenia. Dopuszcza się maksymalny spadek napięcia 3% pomiędzy transformatorem a tablicami rozdzielczymi.
W przypadku urządzeń posiadających własną skrzynkę sterującą kable zasilające należy podłączać
bezpośrednio do skrzynki. Przed wszystkimi silnikami elektrycznymi wchodzącymi w skład różnych
instalacji wykonywanych przez wykonawcę robót elektrycznych należy umieszczać wyłączniki awaryjne / remontowe.
16
9.2
LABORA
LABORATORIA
RATORIA
Laboratoria będą zasilane z dwóch rozdzielnic: piętrowej i technologicznej (dedykowanej dla danego laboratorium. Z rozdzielnicy piętrowej zasilane są instalacje oświetlenia, gniazda ogólne i
komputerowe. Gniazda i instalacje technologiczne zasilane z rozdzielnicy technologicznej (zamontowanej w ścianie korytarza (komunikacja ogólna). Należy przewidzieć wyłącznik awaryjny do wyłączenia obwodów technologicznych danego laboratorium i zamontować go przy wejściu. Szczegółowe rozmieszczenie urządzeń instalacji na rzutach.
9.3
INSTALACJE DLA MASZYN
MASZYN I URZĄDZEŃ ŁAZIENEK
W toaletach ogólnych należy przewidzieć zasilanie suszarek do rąk. Należy doprowadzić oddzielne
zasilanie do każdej suszarki i podłączyć bezpośrednio (nie przez gniazdo wtykowe).
Dodatkowo należy przewidzieć zasilanie do fotokomórek pisuarów.
9.4
ZASILANIE ZESTAWU
ZESTAWU HYDROFOROWEGO DO WOD
WODY
ODY UŻYTKOWEJ
Zestaw hydroforowy dla celów socjalnych zasilany jest z z rozdzielnicy parkingu RGA nN 0,4kV kablami typu XLPE.
Zestaw został zlokalizowany na poziomie -1 w pomieszczeniu przyłącza wody.
9.5
ZASILANIE ZESTAWU HYDROFOROWEGO
HYDROFOROWEGO DO CELÓW POŻAROWYCH
Zestaw hydroforowy dla celów pożarowych zasilany jest z rozdzielnicy pożarowej RGE 0,4kV kablem typu (N)HXH FE180/E90.
Zestaw został zlokalizowany w pomieszczeniu przyłącza wody na poziomie -1.
Kable prowadzić w oddzielnych trasach o odporności ogniowej E90, przeznaczonych dla odbiorników przeznaczonych dla akcji poż. Zestaw zasilająco-sterowniczy wyposażony w sterownik mikroprocesorowy. Ze sterownika projektuje się przesłanie sygnału o pracy pomp i awarii układu do pomieszczenia ochrony. Zestaw zasilająco-sterujący wydany w projekcie wod-kan. Połączenia pomiędzy zestawem zasilająco-sterowniczym i urządzeniami instalacji hydroforowej wykonuje dostawca
hydroforu.
9.6
INSTALACJE ELEKTRYCZNE
ELEKTRYCZNE W POMIESZCZENIACH POD WYNAJEM (BIURA)
Instalacje elektryczne i rozdzielnica dla danego najemcy pomieszczenia będą w zakresie najemcy.
Przewiduje się zasilanie rozdzielnicy (tablicy najemcy — zostawiony przewód z zapasem 5m pod
stropem przy wejściu do części budynku C5,1) oraz szynę połączeń wyrównawczych podłączoną
do instalacji obiektu. Przyjęta moc dla lokalu najemcy 200W/m2. Dla rozliczeń ze zużytej energii
elektrycznej należy zamontować licznik elektroniczny z wyjściem do odczytywania impulsowym i
RS485. Licznik zamontowany w rozdzielnicy piętrowej budynku C5.1.
9.7
INSTALACJE ELEKTRYCZNE
ELEKTRYCZNE W POMIESZCZENIACH TECHNICZNYCH
Instalacja elektryczna w pomieszczeniach technicznych wykonana jako natynkowa prowadzona w
rurkach instalacyjnych. W każdym pomieszczeniu technicznym należy zamontować zestaw zasilający z rozłącznikiem (gniazdo 3-fazowe,16A i 1-fazowe,16A) o właściwym IP wynikającym z przezna-
17
czenia pomieszczenia (min IP44). Dodatkowo gniazda 1-fazowe - 16 A, ogólnego przeznaczenia.
Obwody zasilające te gniazda zasilane będą z lokalnych podrozdzielni obiektowych lub z podrozdzielni zlokalizowanej w tym pomieszczeniu.
9.8
INSTALACJE ELEKTRYCZNE
ELEKTRYCZNE W BIURACH DLA ADMINISTARACJI
ADMINISTARACJI
W biurach instalacja będzie zasilona z rozdzielnicy lokalnej (piętrowej). Gniazda dla celów porządkowych będą zainstalowane w korytarzach. Instalacje gniazd zasilających komputery należy montować w listwach PCV. Każda stacja robocza będzie zasilana przez gniazda 2x230V z bolcem uziemiającym i gniazda 2x230V typu data z bolcem uziemiającym dla komputera i monitora. W listwie
należy przewidzieć miejsce dla gniazd instalacji okablowania strukturalnego. Należy przewidzieć
podział na grupy obwodów oświetlenia i gniazd wtykowych dla poszczególnych pomieszczeń.
9.9
ZASILANIE URZĄDZEŃ GRZEWCZYCH
GRZEWCZYCH
Kurtyny powietrzne, podgrzewacze wody należy zasilić z najbliższych rozdzielnic nN.
Kable grzewcze podjazdów parkingowych zasilić z dedykowanych rozdzielnic ROGR1 i ROGR2. Kable grzewcze rur na poziomie parkingu z rozdzielnic ROGR1 i ROGR2 oraz z rozdzielnicy garażu
RGA.
Kable grzewcze dla odwodnienia liniowego na balkonach +2 i +3 z rozdzielnic piętrowych danego
piętra.
Wpusty odwadniające na dachach (10W, 230V) z najbliższej rozdzielnicy piętrowej.
Sterowanie kablami grzewczymi podjazdów, odwodnienia liniowego za pomocą sterownika i czujnika temperatury i wilgoci w rozdzielnicy ROGR1 i za pomocą BMS dla pozostałych kabli grzewczych.
Sterowanie zabezpieczeniem rurociągów przed zamarzaniem kablem grzejnym będzie odbywało
się ze sterownika zamontowanego w rozdzielnicy garażu RGA.
Sterowanie ogrzewaniem wpustów za pomocą sterownika i czujnika w rozdzielnicy piętrowej budynku C5.
Klimakonwektory i nagrzewnice kanałowe zasilone i sterowane przez rozdzielnice wydane w projekcie automatyki. Zasilanie rozdzielnic automatyki z rozdzielnic wentylacyjnych RW.
Instalacje wentylacji i klimatyzacji.
Wszystkie obwody zasilające silniki elektryczne należy wyposażyć w wyłączniki bezpieczeństwa zlokalizowane w pobliżu urządzeń napędzanych.
Wykonawca instalacji wentylacji i chłodzenia dostarczy i zamontuje tablice automatyki i tablice zasilające systemu wentylacji i chłodzenia oraz kurtyn powietrznych przy wejściach.
Wykonawca robót elektrycznych zainstaluje i podłączy kable zasilające do wyżej wspomnianych systemów.
18
9.10
WINDY
Zasilanie wind zwykłych w budynku C5 i C6 przewiduje się zasilić z rozdzielnic obiektowych. Winda
przewidziana dla celów ekip ratowniczych w budynku C5,1 należy zasilić z rozdzielnicy głównej
pożarowej RGE.
Windy zwykłe podczas pożaru będą miały za zadanie zjechać na poziom 0 i otworzyć drzwi kabiny
i przystankowe.
Winda dla ekip pożarniczych będzie wyposażona w funkcje przewidziane szczegółowo w operacie
pożarowym.
Wszystkie windy powinny mieć główny wyłącznik bezpieczeństwa (serwisowy) w maszynowni.
9.11
ZASILANIE KLAP, DRZWI I BRAM POŻAROWYCH
Z rozdzielni głównej pożarowej RGE doprowadzono zasilanie do rozdzielnicy RZP — zasilającej zasilacze pożarowe klap dymowych, drzwi i bram pożarowych. Wszystkie kable typu (N)HXH
FE180/E90.
9.12 INSTALACJA ZASILANIA AWARYJNEGO UPS
9.12.1 Informacje ogólne
Należy przewidzieć instalację zasilania awaryjnego UPS dla systemu zasilanie obwodów sterowania
w stacji oraz wyłączników pożarowych.
Dodatkowo należy przewidzieć wyposażenie laboratoriów w zasilacze UPS. Szczegóły i dane techniczne UPS-ów w laboratoriach na schematach danych laboratoriów.
9.12.2 Wymagania techniczne dla UPS
moc 3kVA
transformacja 3f/3f i 3f/1f
cos Φ >0,95
możliwość rozbudowy i wymiany bez konieczności wyłączenia sieci (by-pass)
podtrzymanie ok.30min
ochrona przed zwarciami na wyjściu
zdalne wyłączanie ppoż
19
9.13 SYSTEMY DETEKCJI I OSTRZ
OSTRZEŻ
STRZEŻENIA
EŻENIA W INSTALACJACH GAZÓW TECHNICZNYCH I CO
GARAŻU
W rozumieniu przepisów w sprawie ochrony przeciwpożarowej budynków (Dz. U. z 2010r nr 109,
poz. 719) pomieszczenia w budynkach Centrum Energetyki AGH nie są pomieszczeniami zagrożonymi wybuchem.
W budynku nie będzie zastosowany osprzęt przeciwwybuchowy EX.
Dla bezpieczeństwa ludzi zostaną zastosowane systemy detekcji stężenia gazów.
Z rozdzielnicy głównej RGE zostanie zasilony zarówno system ww jak i system detekcji stężenia CO
w garażu.
9.14
URZĄDZENIA WYTWARZAJACE
WYTWARZAJACE ENERGIĘ ELEKTRYCZNĄ
ELEKTRYCZNĄ
Przewiduje się prace badawcze i laboratoryjne, w których zastosowane będą urządzenia - układy
kogeneracyjne. Układy te będą źródłem energii elektrycznej. Należy przewidzieć układ pomiarowy
(oparty na technologii SMART GRID) Smart meter — inteligentny licznik energii. Szczegóły na schematach rozdzielnicy RLUK.
Wyprodukowana energia będzie zużytkowana na wydzielonej instalacji elektrycznej (laboratorium
kogeneracyjne).
10.
WYKAZ PRZEPISÓW I NORM
NORM MAJĄCYCH ZASTOSOWANIE
ZASTOSOWANIE W NINIEJSZYM OPRACOWANIU
OPRACOWANIU
lp
Nr normy lub innego aktu Tytuł normy lub innego aktu prawnego
prawne
prawnego
1.
PN-EN 62305-1:2006
Ochrona odgromowa - Część 1: Wymagania ogólne.
2.
PN-EN 62305-2:2006
Ochrona odgromowa - Część 2: Zarządzanie ryzykiem.
3.
PN-EN 62305-3:2006
Ochrona odgromowa - Część 3: Uszkodzenia fizyczne
obiektów budowlanych i zagrożenie życia.
4.
PN-EN 62305-4:2006
Ochrona odgromowa - Część 4: Urządzenia elektryczne i
elektroniczne w obiektach budowlanych.
5.
PN-90/E-05023
Oznaczenia
identyfikacyjne
przewodów
elektrycznych
barwami lub cyframi
6.
PN-76/E-05125
Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa
7.
PN-E-05204:1994
Ochrona przed elektrycznością statyczną. Ochrona obiektów, instalacji i urządzeń. Wymagania
20
lp
Nr normy lub innego aktu Tytuł normy lub innego aktu prawnego
prawne
prawnego
8.
PN-92/E-08106
Stopnie ochrony zapewniane przez obudowy (Kod IP)
9.
PN-IEC 364-4-481:1994
Instalacje elektryczne w obiektach budowlanych. Ochrona
zapewniająca bezpieczeństwo. Dobór środków ochrony w
zależności od wpływów zewnętrznych. Wybór środków
ochrony przeciwporażeniowej w zależności od wpływów
zewnętrznych
10.
PN-IEC 664-1:1998
Koordynacja izolacji urządzeń elektrycznych w układach
niskiego napięcia. Zasady, wymagania i badania.
11.
PN-IEC 60038:1999
Napięcia znormalizowane IEC
12.
PN-IEC 60364-1:2000
Instalacje elektryczne w obiektach budowlanych. Zakres,
przedmiot i wymagania podstawowe
13.
PN-IEC 60364-3:2000
Instalacje elektryczne w obiektach budowlanych. Ustalanie
ogólnych charakterystyk
14.
PN-IEC 60364-4-41:2000
Instalacje elektryczne w obiektach budowlanych. Ochrona
dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa
15.
PN-IEC 60364-4-42:1999
Instalacje elektryczne w obiektach budowlanych. Ochrona
dla zapewnienia bezpieczeństwa. Ochrona przed skutkami
oddziaływania cieplnego
16.
PN-IEC 60364-4-43:1999
Instalacje elektryczne w obiektach budowlanych. Ochrona
dla zapewnienia bezpieczeństwa. Ochrona przed prądem
przetężeniowym
17.
PN-IEC 60364-4-442:1999
Instalacje elektryczne w obiektach budowlanych. Ochrona
dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach
w sieciach wysokiego napięcia
18.
PN-IEC 60364-4-443:1999
Instalacje elektryczne w obiektach budowlanych. Ochrona
dla zapewnienia bezpieczeństwa. Ochrona przed przepię-
21
lp
Nr normy lub innego aktu Tytuł normy lub innego aktu prawnego
prawne
prawnego
ciami. Ochrona przed przepięciami atmosferycznymi lub
łączeniowymi
19.
PN-IEC 60364-4-45:1999
Instalacje elektryczne w obiektach budowlanych. Ochrona
dla zapewnienia bezpieczeństwa. Ochrona przed obniżeniem napięcia
20.
PN-IEC 60364-4-46:1999
Instalacje elektryczne w obiektach budowlanych. Ochrona
dla zapewnienia bezpieczeństwa. Odłączanie i łączenie
21.
PN-IEC 60364-4-47:1999
Instalacje elektryczne w obiektach budowlanych. Ochrona
zapewniająca bezpieczeństwo. Zastosowanie środków
ochrony zapewniających bezpieczeństwo. Postanowienia
ogólne. Środki ochrony przed porażeniem prądem elektrycznym
22.
PN-IEC 60364-4-473:1999
Instalacje elektryczne w obiektach budowlanych. Ochrona
dla zapewnienia bezpieczeństwa. Stosowanie środków
ochrony zapewniających bezpieczeństwo. Środki ochrony
przed prądem przetężeniowym
23.
PN-IEC 60364-4-482:1999
Instalacje elektryczne w obiektach budowlanych. Ochrona
dla zapewnienia bezpieczeństwa. Dobór środków ochrony
w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa
24.
PN-IEC 60364-5-51:2000
Instalacje elektryczne w obiektach budowlanych. Dobór i
montaż wyposażenia elektrycznego. Postanowienia ogólne
25.
PN-IEC 60364-5-523:2001
Instalacje elektryczne w obiektach budowlanych. Dobór i
montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów
26.
PN-IEC 60364-5-53:2000
Instalacje elektryczne w obiektach budowlanych. Dobór i
montaż wyposażenia elektrycznego. Aparatura rozdzielcza i
sterownicza
27.
PN-IEC 60364-5-537:1999
Instalacje elektryczne w obiektach budowlanych. Dobór i
montaż wyposażenia elektrycznego. Aparatura rozdzielcza i
22
lp
Nr normy lub innego aktu Tytuł normy lub innego aktu prawnego
prawne
prawnego
sterownicza. Urządzenia do odłączania izolacyjnego i łączenia
28.
PN-HD 60364-4-41:2009
Instalacje elektryczne niskiego napięcia. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem
elektrycznym.
29.
PN-HD 60364-5-54:2010
Instalacje elektryczne niskiego napięcia. Dobór i montaż
wyposażenia
elektrycznego.
Uziemienia,
przewody
ochronne i przewody połączeń ochronnych
30.
31.
PN-IEC 60364-5-54:1999
Instalacje elektryczne w obiektach budowlanych. Dobór i
montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne
32.
PN-IEC 60364-5-56:1999
Instalacje elektryczne w obiektach budowlanych. Dobór i
montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa
33.
PN-IEC 60364-6-61:2000
Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze
34.
PN-IEC 60364-7-704:1999
Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki
35.
PN-IEC 60364-7-706:2000
Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Przestrzenie ograniczone powierzchniami przewodzącymi
36.
PN-EN 1838
Zastosowanie oświetlenia. Oświetlenie awaryjne
37.
PN-EN 50172
Systemy awaryjnego oświetlenia ewakuacyjnego.
38.
PN-EN 12464-1
Światło i oświetlenie. Oświetlenie miejsc pracy. Miejsca
pracy we wnętrzach.
39.
PN-EN 13201-2
Oświetlenie dróg. Wymagania oświetleniowe.
23
lp
Nr normy lub innego aktu Tytuł normy lub innego aktu prawnego
prawne
prawnego
40.
Dz.U.02.75.690 Dz. U. z
Rozporządzenie Ministra Infrastruktury w sprawie warun-
dnia 15 czerwca 2002 r
ków technicznych, jakim powinny odpowiadać budynki i
ich usytuowanie.
41.
Przepisy budowy urządzeń elektrycznych
42.
Warunki techniczne wykonania i odbioru robót budowlano — montażowych tom V — Instalacje elektryczne
43.
Warunki techniczne ochrony pożarowej dla obiektu sporządzone przez zespół rzeczoznawców ds. zabezpieczeń
pożarowych
24
