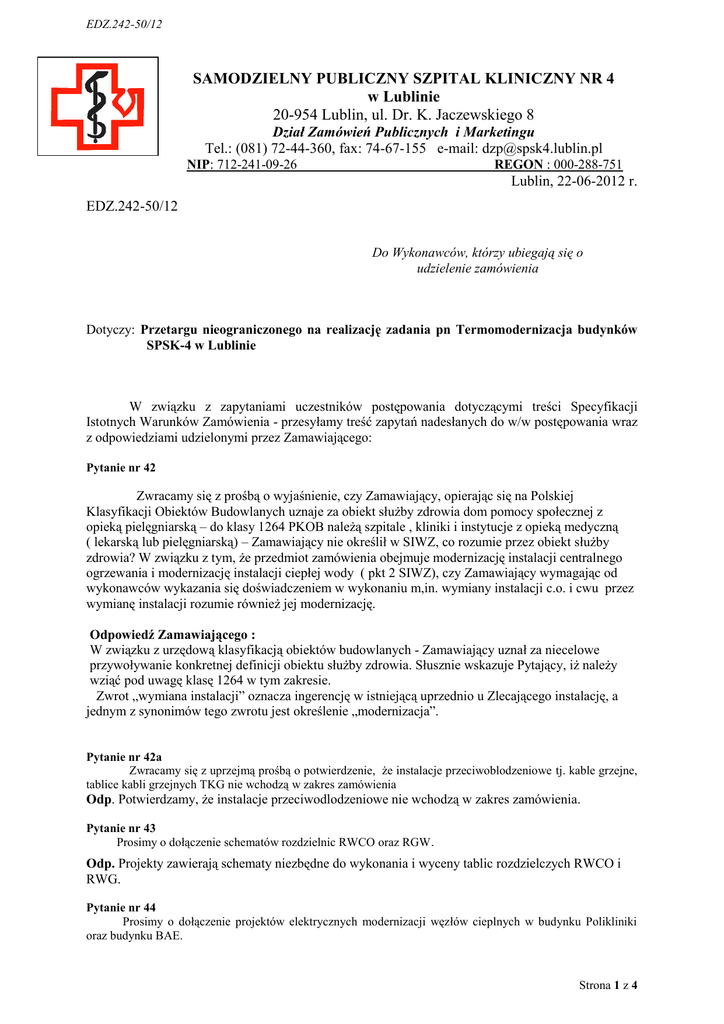

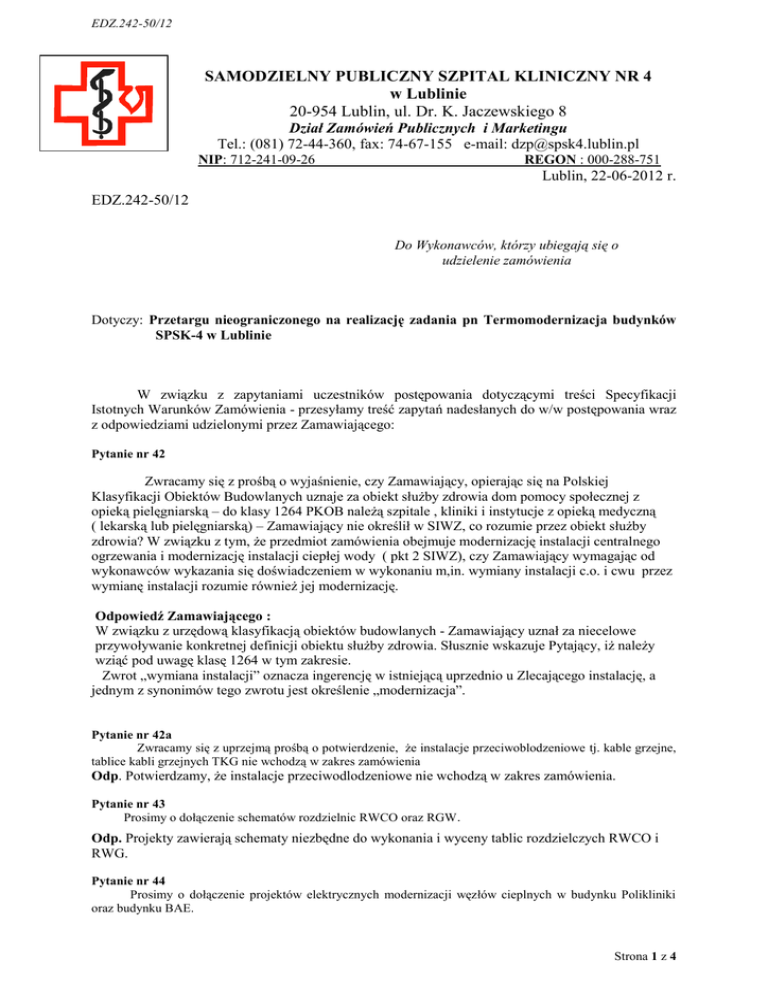

EDZ.242-50/12
SAMODZIELNY PUBLICZNY SZPITAL KLINICZNY NR 4
w Lublinie
20-954 Lublin, ul. Dr. K. Jaczewskiego 8
Dział Zamówień Publicznych i Marketingu
Tel.: (081) 72-44-360, fax: 74-67-155 e-mail: [email protected]
NIP: 712-241-09-26
REGON : 000-288-751
Lublin, 22-06-2012 r.
EDZ.242-50/12
Do Wykonawców, którzy ubiegają się o
udzielenie zamówienia
Dotyczy: Przetargu nieograniczonego na realizację zadania pn Termomodernizacja budynków
SPSK-4 w Lublinie
W związku z zapytaniami uczestników postępowania dotyczącymi treści Specyfikacji
Istotnych Warunków Zamówienia - przesyłamy treść zapytań nadesłanych do w/w postępowania wraz
z odpowiedziami udzielonymi przez Zamawiającego:
Pytanie nr 42
Zwracamy się z prośbą o wyjaśnienie, czy Zamawiający, opierając się na Polskiej
Klasyfikacji Obiektów Budowlanych uznaje za obiekt służby zdrowia dom pomocy społecznej z
opieką pielęgniarską – do klasy 1264 PKOB należą szpitale , kliniki i instytucje z opieką medyczną
( lekarską lub pielęgniarską) – Zamawiający nie określił w SIWZ, co rozumie przez obiekt służby
zdrowia? W związku z tym, że przedmiot zamówienia obejmuje modernizację instalacji centralnego
ogrzewania i modernizację instalacji ciepłej wody ( pkt 2 SIWZ), czy Zamawiający wymagając od
wykonawców wykazania się doświadczeniem w wykonaniu m,in. wymiany instalacji c.o. i cwu przez
wymianę instalacji rozumie również jej modernizację.
Odpowiedź Zamawiającego :
W związku z urzędową klasyfikacją obiektów budowlanych - Zamawiający uznał za niecelowe
przywoływanie konkretnej definicji obiektu służby zdrowia. Słusznie wskazuje Pytający, iż należy
wziąć pod uwagę klasę 1264 w tym zakresie.
Zwrot „wymiana instalacji” oznacza ingerencję w istniejącą uprzednio u Zlecającego instalację, a
jednym z synonimów tego zwrotu jest określenie „modernizacja”.
Pytanie nr 42a
Zwracamy się z uprzejmą prośbą o potwierdzenie, że instalacje przeciwoblodzeniowe tj. kable grzejne,
tablice kabli grzejnych TKG nie wchodzą w zakres zamówienia
Odp. Potwierdzamy, że instalacje przeciwodlodzeniowe nie wchodzą w zakres zamówienia.
Pytanie nr 43
Prosimy o dołączenie schematów rozdzielnic RWCO oraz RGW.
Odp. Projekty zawierają schematy niezbędne do wykonania i wyceny tablic rozdzielczych RWCO i
RWG.
Pytanie nr 44
Prosimy o dołączenie projektów elektrycznych modernizacji węzłów cieplnych w budynku Polikliniki
oraz budynku BAE.
Strona 1 z 4
EDZ.242-50/12
Odp. Zamawiający zamieszcza dokumentację branży elektrycznej na węzły cieplne w budynku
Polikliniki oraz budynku BAE.
Pytanie nr 55
W przedmiarze elektrycznym dotyczącym węzła Polikliniki w dziale 1 pt: „45317300-5 WLZ+ tablice
rozdzielcze” w punkcie 2 o KNR 5-08 0403-06STE – występuje: Montaż na gotowym podłożu tablicy
rozdzielczej RWCO. Brak schematów dotyczących tej rozdzielnicy, co powoduje że nie wiadomo z jakich
elementów ma się ona składać. Proszę o uzupełnienie dokumentacji poprzez dołączenie schematów
elektrycznych.
Odp. Projekt zawiera schematy niezbędne do wykonania i wyceny tablicy rozdzielczej RWCO.
Pytanie nr 56
W przedmiarze elektrycznym dotyczącym węzła parowego z przepompowni kondensatu w budynku
BAE w dziale 1 pt: „45317300-5 WLZ+ tablice rozdzielcze” w punkce 1d.1 KNR 5-08 0403-08STE – występuje
: Montaż na gotowym podłożu tablicy rozdzielczej RGW. Brak schematów dotyczących tej rozdzielnicy, co
powoduje że nie wiadomo z jakich elementów ma się ona składać. Proszę o uzupełnienie dokumentacji poprzez
dołączenie schematów elektrycznych.
Odp. Projekt zawiera schematy niezbędne do wykonania i wyceny tablicy rozdzielczej RWG.
Pytanie nr 57
W związku z zapisem, który znajduje się w opisie technicznym na roboty budowlane dla budynku A, pkt.2
str. 9:
• Stolarka okienna i drzwiowa zewnętrzna w 100% wymieniona na PCV.
Zapytujemy, czy poz. przedmiarowe 69,70 - „dostawa drzwi aluminiowych” wchodzi w zakres tego przetargu?
Jeżeli tak to prosimy o uzupełnienie dokumentacji o zestawienie dla tych drzwi z podaniem ich wymiarów.
Informacja te jest nam niezbędna do prawidłowego przygotowania oferty.
Odp. Zgodnie z zamieszczonymi rysunkami - szt. 3 (wykaz stolarki, rzut NP., rzut piwnicy – dla
bud.A)
Pytanie nr 58
Prosimy o dostarczenie zestawienia stolarki podlegającej wymianie.
Odp. Odpowiedź analogiczna jak dla poprzedniego pytania.
Pytanie nr 59
Czy w związku z zapisem Projektu Architektury „ Warstwę termoizolacyjną dla ścian nadziemia
stanowić będą płyty styropianowe EPS 80 – 036 gr. 15 cm ułożone szczelnie, tynk cienkowarstwowy barwiony
w masie – mineralny lub silikatowy o strukturze tynku 0,5 -1,2 mm…” Zamawiający dopuszcza zastosowanie
tynku o strukturze kruszywa 1,5 mm? Wykorzystanie takiego tynku nie wpływa w żaden sposób n właściwości
techniczne proponowanych rozwiązań. Ze wzglądu jednak na małą dostępność na rynku tynku o strukturze od
0,5 do 1,2 mm znacznie ograniczoną jest konkurencyjność ofert, a co za tym idzie podwyższy zostaje koszt
realizacji zadania. Zamawiający zgodnie z zapisem SIWZ umożliwił składanie ofert równoważnych, a przy
postawionym parametrze struktury tynku 0,5 -1,2 mm jest niemożliwe.
Odp.
Zamawiający przychyla się do prośby pytającego i zmienia definicję równoważności dla tego tynku na
strukturę od 0,5 do 1,5 mm.
Pytanie nr 60
Przedmiary robót w (węzeł cieplny w budynku BAE) nie uwzględniają następujących elementów stacji
redukcyjnych:
Stacja redukcyjna P1/P2=12,0/6,0bar, Q=6600kg/h pary
- zawór redukcyjny 5801 DN80 A2G2 szt.1
- zawór bezpieczeństwa DN80/125 p=6,6bar szt.1
- filtr GSF265 DN100 szt.1
- zawór odcinający GAV061 DN100 szt.1
- odwadniacz MK45-2 DN20 szt.1
- zawór odcinający GAV061 DN20 szt.3
- manometr 0-25bar szt.1
- manometr 0-16bar szt.1
Stacja redukcyjna P1/P2=6,0/2,5bar, Q=4000kg/h pary
Strona 2 z 4
EDZ.242-50/12
- zawór redukcyjny 5801 DN80 A3G2 szt.1
- zawór bezpieczeństwa DN80/125 p=2,8bar szt.1
- filtr GSF265 DN125 szt.1
- zawór odcinający GAV061 DN125 szt.1
- odwadniacz MK45-2 DN20 szt.1
- zawór odcinający GAV061 DN20 szt.3
- manometr 0-16bar szt.1
- manometr 0-6bar szt.1
Stacja redukcyjna P1/P2=2,5/0,45bar, Q=1155kg/h pary
- zawór redukcyjny 5801 DN65 A4G1 szt.1
- zawór bezpieczeństwa DN80/125 p=0,53bar szt.1
- filtr GSF265 DN100 szt.1
- zawór odcinający GAV061 DN100 szt.1
- odwadniacz MK45-2 DN20 szt.1
- zawór odcinający GAV061 DN20 szt.3
- manometr 0-6bar szt.1
- manometr 0-1,6bar szt.1
Prosimy o uzupełnienie przedmiarów
Odp. Modernizacja węzła cieplnego w bud. BAE - branża sanitarna
Zamawiający uzupełnia przedmiar o następujące elementy stacji redukcyjnych:
Stacja redukcyjna P1/P2 = 12,0/6,0 bar, Q=6600kg/h pary
Poz. 460 - kalkulacja indywidualna – zawór redukcyjny 5801 DN80 A2G2
Poz. 461 - kalkulacja indywidualna – zawór bezpieczeństwa DN80/125 p= 6,6bar
Poz. 462 - kalkulacja indywidualna – filtr GSF 265 DN100
Poz. 463 - kalkulacja indywidualna – zawór odcinający GAV061 DN100
Poz. 464 - kalkulacja indywidualna – odwadniacz MK45-2 DN20
Poz. 465 - kalkulacja indywidualna – zawór odcinający GAV061 DN20
Poz. 466 - kalkulacja indywidualna – manometr 0-25bar
Poz. 467 - kalkulacja indywidualna – manometr 0- 16bar
- szt.1
- szt.1
- szt.1
- szt.1
- szt.1
- szt.3
- szt.1
- szt.1
Stacja redukcyjna P1/P2 = 6,0/2,5 bar, Q=4000kg/h pary
Poz. 468 - kalkulacja indywidualna – zawór redukcyjny 5801 DN80 A3G2
Poz. 469 - kalkulacja indywidualna – zawór bezpieczeństwa DN80/125 p= 2,8bar
Poz. 470 - kalkulacja indywidualna – filtr GSF 265 DN125
Poz. 471 - kalkulacja indywidualna – zawór odcinający GAV061 DN125
Poz. 472 - kalkulacja indywidualna – odwadniacz MK45-2 DN20
Poz. 473 - kalkulacja indywidualna – zawór odcinający GAV061 DN20
Poz. 474 - kalkulacja indywidualna – manometr 0-16 bar
Poz. 475 - kalkulacja indywidualna – manometr 0-6 bar
- szt.1
- szt.1
- szt.1
- szt.1
- szt.1
- szt.3
- szt.1
- szt.1
Stacja redukcyjna P1/P2 = 2,5/0,45 bar, Q= 1155kg/h pary
Poz. 476 - kalkulacja indywidualna – zawór redukcyjny 5801 DN65 A4G1
- szt.1
Poz. 477 - kalkulacja indywidualna – zawór bezpieczeństwa DN80/125 p= 0,53bar - szt.1
Poz. 478 - kalkulacja indywidualna – filtr GSF 265 DN100
- szt.1
Poz. 479 - kalkulacja indywidualna – zawór odcinający GAV061 DN100
- szt.1
Poz. 480 - kalkulacja indywidualna – odwadniacz MK45-2 DN20
- szt.1
Poz. 481 - kalkulacja indywidualna – zawór odcinający GAV061 DN20
- szt.3
Poz. 482 - kalkulacja indywidualna – manometr 0-6 bar
- szt.1
Poz. 483 - kalkulacja indywidualna – manometr 0-1,6 bar
- szt.1
Dodatkowo – w trybie art. 38 ust. 4 ustawy Pzp wprowadza się modyfikację w poniższy sposób:
Strona 3 z 4
EDZ.242-50/12
W przedmiarze instalacji solarnej należy wprowadzić zamianę w opisie pozycji nr 1:
Zamiast:
„ Kolektor płaski Vitosol 300-F typ SH3A 2,3 m2 z prefabrykowaną konstrukcją wsporczą –
KOMPLET 162 szt.”
Ma być:
„Kolektor płaski Vitosol 300-F typ SH3A 2,3 m2 z prefabrykowaną konstrukcją wsporczą –
KOMPLET 133 szt.”, zgodnie z projektem wykonawczym.
W związku z udzielonymi odpowiedziami na w/w pytania - Zamawiający
udostępnia rysunki szt.3 ( wykaz stolarki, rzut NP, rzut piwnicy – dla
bud. A) oraz dokumentację branży elektrycznej na węzły cieplne w
budynku Polikliniki oraz budynku BAE.
Zapraszamy do składania ofert.
Z poważaniem,
Strona 4 z 4
