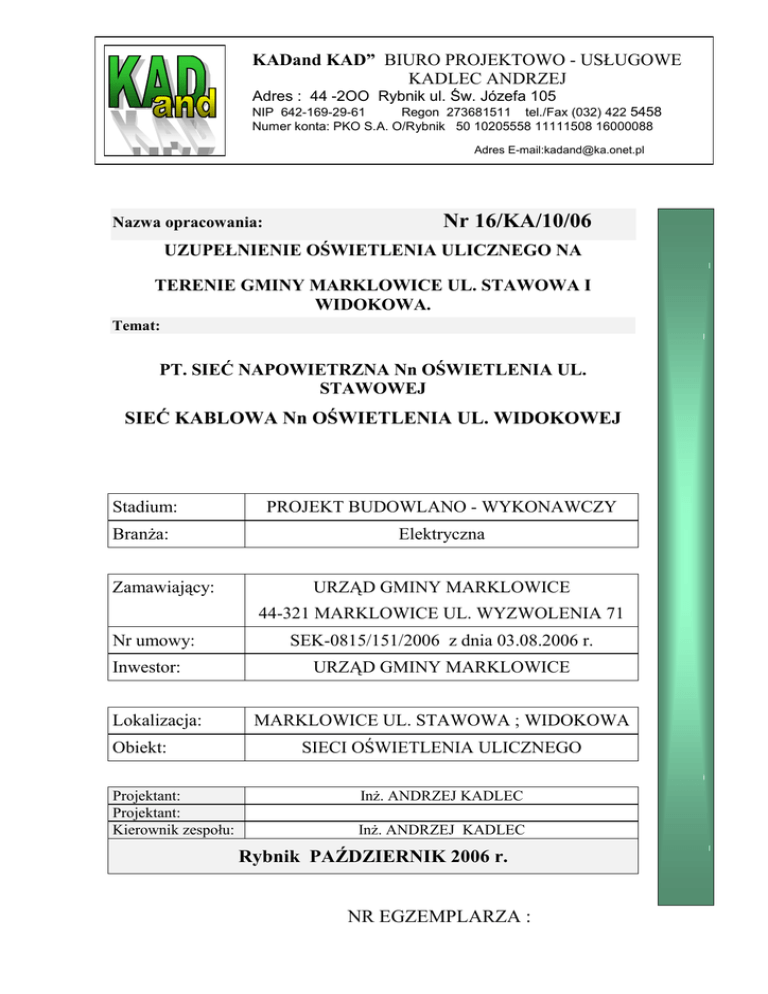

Nr 16/KA/10/06

KADand KAD” BIURO PROJEKTOWO - USŁUGOWE
KADLEC ANDRZEJ
Adres : 44 -2OO Rybnik ul. Św. Józefa 105
NIP 642-169-29-61
Regon 273681511 tel./Fax (032) 422 5458
Numer konta: PKO S.A. O/Rybnik 50 10205558 11111508 16000088
Adres E-mail:[email protected]
Nazwa opracowania:
Nr 16/KA/10/06
UZUPEŁNIENIE OŚWIETLENIA ULICZNEGO NA
TERENIE GMINY MARKLOWICE UL. STAWOWA I
WIDOKOWA.
Temat:
PT. SIEĆ NAPOWIETRZNA Nn OŚWIETLENIA UL.
STAWOWEJ
SIEĆ KABLOWA Nn OŚWIETLENIA UL. WIDOKOWEJ
Stadium:
PROJEKT BUDOWLANO - WYKONAWCZY
Branża:
Elektryczna
Zamawiający:
URZĄD GMINY MARKLOWICE
44-321 MARKLOWICE UL. WYZWOLENIA 71
Nr umowy:
Inwestor:
Lokalizacja:
Obiekt:
Projektant:
Projektant:
Kierownik zespołu:
SEK-0815/151/2006 z dnia 03.08.2006 r.
URZĄD GMINY MARKLOWICE
MARKLOWICE UL. STAWOWA ; WIDOKOWA
SIECI OŚWIETLENIA ULICZNEGO
Inż. ANDRZEJ KADLEC
Inż. ANDRZEJ KADLEC
Rybnik PAŹDZIERNIK 2006 r.
NR EGZEMPLARZA :
2
1.
DANE OGÓLNE ......................................................................................................................................... 4
2.
KARTA OPINII I USTALEŃ FORMALNO - PRAWNYCH................................................................. 5
3.
KARTA ZMIAN .......................................................................................................................................... 6
4.
CZĘŚĆ OGÓLNA. ...................................................................................................................................... 7
4.1. PRZEDMIOT I ZAKRES OPRACOWANIA ........................................................................................................ 7
4.2. PODSTAWA OPRACOWANIA........................................................................................................................ 7
5.
ZAŁĄCZNIKI ............................................................................................................................................. 8
5.1. DECYZJA NR ........................... O LOKALIZACJI CELU PUBLICZNEGO WYDANA PRZEZ WÓJTA GMINY
MARKLOWICE Z DNIA .............. R........................................................................................................................ 8
5.2. POSTANOWIENIE DYREKTORA OKRĘGOWEGO URZĘDU GÓRNICZEGO W RYBNIKU NR .......................... Z
DNIA .................... W SPRAWIE UZGODNIENIA WARUNKÓW ZABUDOWY I ZAGOSPODAROWANIA DLA BUDOWY
LINII NAPOWIERZNO – KABLOWYCH OŚWIETLENIA ULIC ..................................................................................... 8
5.3. WYRYS I WYPIS ( 3 ZAŁ.) Z PLANU ZAGOSPODAROWANIA PRZESTRZENNEGO GMINY MARKLOWICE NR
ITR.A.7328-5206 Z DNIA 29.09.2006 R.............................................................................................................. 8
5.4. INFORMACJA Z REJESTRU GRUNTÓW WYDANA PRZEZ STAROSTWO POWIATOWE WODZISŁAW Z DNIA
08.09.2006 R. ( KERG 754-322/06, 754-231/06 ).............................................................................................. 8
5.5. WYPIS Z EWIDENCJI GRUNTÓW – OBRĘB MARKLOWICE DOLNE – CZĘŚĆ 1 DLA UL. STAWOWEJ KERG
:754-321-06 ........................................................................................................................................................ 8
5.6. WYPIS Z EWIDENCJI GRUNTÓW – OBRĘB MARKLOWICE DOLNE – CZĘŚĆ 2 DLA UL. STAWOWEJ KERG
:754-321-06 ........................................................................................................................................................ 8
5.7. WYPIS Z EWIDENCJI GRUNTÓW – OBRĘB MARKLOWICE DOLNE – DLA UL. WIDOKOWEJ KERG :754322-06 ................................................................................................................................................................ 8
5.8. MAPA ORIENTACYJNA SKALA 1 : 5000 – UL. STAWOWA – CZĘŚĆ 1- ( KERG 754-321-06). ..................... 8
5.9. MAPA ORIENTACYJNA SKALA 1 : 5000 – UL. STAWOWA – CZĘŚĆ 2 – ( KERG 754-321-06)..................... 8
5.10.
MAPA ORIENTACYJNA SKALA 1 : 5000 – UL. WIDOKOWA – ( KERG 754-322-06). ............................. 8
5.11.
WARUNKI TECHNICZNE PRZYŁĄCZENIA NR PU/JC/1568/2006 Z DNIA 13.09.2006 R. – WYDANE PRZEZ
VATTENFALL GZE S.A. – DLA OŚWIETLENIA UL. STAWOWEJ ............................................................................ 8
5.12.
WARUNKI TECHNICZNE PRZYŁĄCZENIA NR DT/TED/KC/76/06 Z DNIA 18.08.2006 R. WYDANE PRZEZ
KOMPANIĘ WĘGLOWĄ S.A. ELEKTROCIEPŁOWNIE – DLA OŚWIETLENIA
UL. WIDOKOWEJ. ......................... 8
5.13.
UZGODNIENIA BRANŻOWE WYDANE PRZEZ:.......................................................................................... 8
5.13.1. GZE S.A. Vattenfall – Gliwice Barlickiego 2 – pismo nr TDT/MOB/4717/19334/2006 z dnia
19.09.2006 r. , oraz TDT/MOB/4718/19334/2006 z dnia 19.09.2006 r. ....................................................... 8
5.13.2. Przedsiębiorstwo Wodociągów i Kanalizacji Sp. z o.o. 44-300 Wodzisław Śl. Ul. Marklowicka 15
– pismo nr TT/3362/2006 i TT/3363/2006 z dnia 20.09.2006 ....................................................................... 8
5.13.3. Górnośląskie Przedsiębiorstwo Wodociągów S.A. , 40-026 Katowice ul. Wojewódzka 19 – pismo
nr HS/1860/9031/2006 i HS/1860/9031a/2006 z dnia 20.09.2006 r. ............................................................ 9
5.13.4. Wodociągi „Esox” Sp. z.o.o. ,44-310 Radlin ul. Odległa 140 – uzgodnienie na mapie sytuacyjnej
z dni 25.09.2006 r.......................................................................................................................................... 9
5.13.5. Przedsiębiorstwo Gospodarki Wodnej i Rekultywacji S.A. , 44-335 Jastrzębie Zdrój ul. Chlebowa
22 – pismo nr TD/3554/06 i TD/3554/06 z dnia 19.09.2006 r....................................................................... 9
5.13.6. Przedsiębiorstwo Energetyki Cieplnej, Zakład Cieplny w Wodzisławiu Śl. Ul. Radlińska 72 –
pismo nr 013986/06/ZCW/MRy z dnia 22.09.2006r. ..................................................................................... 9
5.13.7. Operator Gazociągów Przesyłowych Gaz-System Sp. z o.o., 44-266 Śiwrklany ul. Wodzisławska
54 – pismo nr OGP/TS/T/C-4520/268/06 z dnia 19.09.2006 r. ..................................................................... 9
5.13.8. Górnośląska Spółka Gazownictwa Sp. z o.o ,Rozdzielnia Gazu Wodzisław Śl. 44-300 ul. Rybnicka
12 – uzgodnienie na planie sytuacyjnym ....................................................................................................... 9
5.13.9. Telekomunikacja Polska S.A. Obszar Pionu Sieci ,43-300 Bielsko Biała ul.Cieszyńska 79 –
uzgodnienie na planie sytuacyjnym ............................................................................................................... 9
5.13.10.
Kompania Węglowa S.A. Zakład Informatyki i Telekomunikacji Rybnik – uzgodnienie na
planie sytuacyjnym ........................................................................................................................................ 9
5.14.
WSPÓŁRZĘDNE POSADOWIENIA PROJEKTOWANYCH SŁUPÓW WYDANE PRZEZ ZAKŁAD USŁUG
GEODEZYJNYCH „GEOPRZEM” , 44-207 RYBNIK UL. PODMIEJSKA, DLA ............................................................ 9
5.14.1. Ul. Stawowa – sekcja mapy 531.334.142/144 ................................................................................. 9
5.14.2. Ul. Widokowa – sekcja mapy 531.334.082...................................................................................... 9
2
3
5.15.
UPRAWNIENIA BUDOWLANE W SPECJALNOŚCI INSTALACYJNO-INŻYNIERYJNEJ W ZAKRESIE SIECI I
INSTALACJI ELEKTRYCZNYCH NR 392/94 Z DNIA 9.06.1994 R............................................................................. 9
5.16.
ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO ŚL.O.I.I.B. W KATOWICACH NR SLK/IE/3544/01 ................ 9
5.17.
OPINIA NR ........................ Z DNIA ...................... R WYDANA PRZEZ POWIATOWY OŚRODEK
DOKUMENTACJI GEODEZYJNEJ I KARTOGRAFICZNEJ – ZUD PRZY STAROSTWIE POWIATOWYM WODZISŁAW... 9
5.18.
UZGODNIENIE DOKUMENTACJI NR ............................ Z DNIA ....................... WYDANE PRZEZ
VATTENFALL GZE S.A. PION SPRZEDAŻY USŁUG OŚWIETLENIOWYCH ,40-118 KATOWICE UL. WIDOK 19 ...... 9
5.19.
UZGODNIENIE DOKUMENTACJI NR ............................ Z DNIA ....................... WYDANE PRZEZ
KOMPANIA WĘGLOWA S.A. ZAKŁAD ELEKTROCIEPŁOWNIE, DZIAŁ TEW, 44-270 RYBNIK UL. RYMERA 4 .. 10
5.20.
ZGODY WŁAŚCICIELI DZIAŁEK PRZEZ KTÓRE PRZECHODZĄ PROJEKTOWANE LINIE NAPOWIETRZNE I
KABLOWE – ( 6 ZAŁĄCZNIKÓW) ........................................................................................................................ 10
5.21.
UZGODNIENIE NR ........................ Z DNIA ........................ WYDANE PRZEZ PW I K SPÓŁKA Z O.O.
WODZISŁAW ..................................................................................................................................................... 10
6.
CZĘŚĆ TECHNICZNO – OPISOWA .................................................................................................... 11
6.1.
6.2.
6.3.
6.4.
6.5.
6.6.
ELEMENTY URZĄDZEŃ ENERGETYCZNYCH. ............................................................................................. 11
LINIA NAPOWIETRZNA OŚWIETLENIA UL. STAWOWEJ.............................................................................. 11
LINIA KABLOWA OŚWIETLENIA UL. WIDOKOWEJ..................................................................................... 12
WARUNKI TECHNICZNE WYKONANIA ROBÓT........................................................................................... 13
ROZLICZENIE ZUŻYCIA ENERGII............................................................................................................... 14
DANE TECHNICZNE URZĄDZEŃ ENERGETYCZNYCH.................................................................................. 14
7.
OBLICZENIA MOCY I DOBÓR KABLI I PRZEWODÓW. .............................................................. 15
8.
OBLICZENIE SPADKU NAPIĘCIA...................................................................................................... 15
8.1. LINIA OŚWIETLENIA UL. STAWOWA ......................................................................................................... 15
LINIA OŚWIETLENIA UL. WIDOKOWA ................................................................................................................ 15
9.
SPRAWDZENIE OCHRONY P.PORAŻENIOWEJ. ........................................................................... 16
9.1. DLA OBWODU UL. STAWOWA .................................................................................................................. 16
9.2. DLA OBWODU UL. WIDOKOWA................................................................................................................ 17
10.
OBLICZENIA PARAMETRÓW LINII NAPOWIETRZNEJ NN – UL. STAWOWA...................... 18
11.
OCHRONA PRZECIWPORAŻENIOWA. ............................................................................................ 20
12.
UWAGI KOŃCOWE. ............................................................................................................................... 20
13.
ZESTAWIENIE MATERIAŁÓW........................................................................................................... 22
13.1.
13.2.
LINIA NAPOWIETRZNA - UL. STAWOWA. ............................................................................................ 22
LINIA KABLOWA UL. WIDOKOWA. ...................................................................................................... 23
14. OGÓLNE WARUNKI BEZPIECZNEGO PROWADZENIA ROBÓT – INFORMACJA DO
PLANU „BIOZ”.................................................................................................................................................. 24
15.
SPECYFIKACJA TECHNICZNA WYKONANIA ROBÓT. ............................................................... 25
15.1.
15.2.
15.3.
15.4.
15.5.
15.6.
15.7.
15.8.
15.9.
MATERIAŁY ........................................................................................................................................ 25
SPRZĘT I TRANSPORT .......................................................................................................................... 25
WYKONANIE LINII NN......................................................................................................................... 26
WYKONANIE LINII KABLOWEJ ............................................................................................................. 26
KONTROLA JAKOŚCI ROBÓT ................................................................................................................ 27
OBMIAR ROBÓT................................................................................................................................... 27
ODBIÓR ROBÓT ................................................................................................................................... 27
ORGANIZACJA ROBÓT ......................................................................................................................... 28
UWAGI KOŃCOWE ............................................................................................................................... 28
16.
WYKAZ NORM, PRZEPISÓW I OPRACOWAŃ TYPOWYCH....................................................... 28
17.
NORMY ZWIĄZANE Z ZAKRESEM ROBÓT.................................................................................... 29
IV.
RYSUNKI
3
4
1. Dane ogólne
Dokumentacja nr:
16/KA/10/06
URZĄD GMINY MARKLOWICE
Zamawiający:
44-321 MARKLOWICE ul. WYZWOLENIA 71
URZĄD GMINY MARKLOWICE
Inwestor :
44-321 MARKLOWICE ul. WYZWOLENIA 71
MARKLOWICE
Lokalizacja:
ul. STAWOWA, WIDOKOWA
Obiekt:
LINIE NAPOWIETRZNA I KABLOWA OŚWIETLENIA ULIC
Nazwa
PROJEKT WYKONAWCZY
Opracowania:
Temat
Opracowania:
Wykonawca:
PT INSTALACJI ZASILANIA :
LINIA KABLOWA NN OŚWIETLENIA ULICY WIDOKOWEJ;
LINIA NAPOWIETRZNA OŚWIETLENIA ULICY STAWOWEJ
„KADand KAD” Biuro Projektowo-Usługowe
44-200 Rybnik ul. Św. Józefa 105
tel./fax: (32) 422-54-58
Stadium:
PROJEKT WYKONAWCZY
Branża:
Elektryczna
Projektant:
INŻ. A.KADLEC
Sprawdził:
Kierownik Zespołu
Data:
inż. A. Kadlec
Rybnik PAŹDZIERNIK 2006 r.
4
5
2. Karta opinii i ustaleń formalno - prawnych
L.p.
Opinie i ustalenia formalno – prawne
2.1. Opinia ..................
Projekt zaopiniował:
- bez zastrzeżeń*
- z zastrzeżeniami *
2.2
Ustalenia formalno – prawne
2.3
Rozwiązania zawarte w niniejszym projekcie stanowią wyłączną własność „KADand KAD” Biura
Projektowo-Usługowego Kadlec Andrzej i mogą być stosowane wyłącznie do celu określonego umową
zawartą pomiędzy wyżej wymienionym i Zamawiającym. Powielanie lub/i udostępnianie rozwiązań
osobom trzecim lub/i wykorzystanie projektu do innych celów może nastąpić tylko na podstawie
pisemnego zezwolenia „KADand KAD” Biura Projektowo-Usługowego Kadlec Andrzej Rybnik
ul. Św. Józefa 105 z zastrzeżeniem wszystkich skutków prawnych.
2.4
Projekt opracowano stosownie do obowiązujących uzgodnień i warunków jego realizacji aktualnych w
dniu oddania projektu Zamawiającemu, oraz zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r Prawo
Budowlane / tj. Dz. U Nr 207 z 2003 r poz. 2016 z późniejszymi zmianami/. Realizacja projektu po
upływie 24 miesięcy od daty przekazania Zamawiającemu wymagać będzie aktualizacji przyjętych w
projekcie uzgodnień i dostosowania rozwiązań projektowych do wymagań aktualnych Polskich Norm i
innych przepisów oraz do aktualnych warunków wykonawstwa i dostaw.
2.5
Dokumentacja jest wykonana zgodnie z umową i jest kompletna z punktu widzenia celu, któremu służy.
* niepotrzebne skreślić
5
6
3. Karta zmian
Indeks
zmiany
Wyszczególnienie
Imię i nazwisko
Data
Podpis
6
7
4. CZĘŚĆ OGÓLNA.
4.1. Przedmiot i zakres opracowania
-
linie napowietrzna izolowana nN – sieć zasilająca oświetlenia ul. Stawowej
-
linia kablowa ziemna nN – sieć zasilająca oświetlenia ul. Widokowa
4.2. Podstawa opracowania
-
zlecenie Inwestora
-
umowa
-
Decyzja o lokalizacji celu publicznego oraz plan zagospodarowania przestrzennego
-
warunki techniczne przyłączenia
-
wizja lokalna w terenie
-
inwentaryzacja urządzeń i sieci istniejącej – źródła zasilania
-
obowiązujące przepisy i normy
PN-IEC-598-1+A1: 1994. - Oprawy oświetleniowe. Informacje ogólne i wymagania.
PN-EN 60598-2-3 :2003 – Oprawy oświetleniowe drogowe i uliczne
PN-76/E-90301. - Kable elektryczne w izolacji termoplastycznej oraz w osłonie z
poliwinylu 0,6/1 kV.
PN-76/E-02032 - Oświetlenie dróg publicznych.
SEP-E-004 - Energetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa
SEP–E-003 – Elektroenergetyczne linie napowietrzne. Projektowanie i budowa
Oraz
•
Techniczne warunki wykonania i odbioru robót konstrukcyjnych i montażowych,
część V - Instalacje elektryczne.
•
Przepisy dotyczące konstrukcji urządzeń elektrycznych.
•
Techniczne warunki wykonania i odbioru kanalizacji instalacyjnej z tworzyw
sztucznych.
•
Przepisy Budowy Urządzeń Elektroenergetycznych.
7
8
5. ZAŁĄCZNIKI
5.1. Decyzja nr ........................... o lokalizacji celu publicznego wydana przez Wójta
Gminy Marklowice z dnia .............. r.
5.2. Postanowienie Dyrektora Okręgowego Urzędu Górniczego w Rybniku nr
.......................... z dnia .................... w sprawie uzgodnienia warunków zabudowy i
zagospodarowania dla budowy linii napowierzno – kablowych oświetlenia ulic
5.3. Wyrys i wypis ( 3 zał.) z planu zagospodarowania przestrzennego Gminy
Marklowice nr ITR.A.7328-5206 z dnia 29.09.2006 r.
5.4. Informacja z rejestru gruntów wydana przez Starostwo Powiatowe Wodzisław z
dnia 08.09.2006 r. ( KERG 754-322/06, 754-231/06 )
5.5. Wypis z ewidencji gruntów – Obręb Marklowice Dolne – część 1 dla ul. Stawowej
KERG :754-321-06
5.6. Wypis z ewidencji gruntów – Obręb Marklowice Dolne – część 2 dla ul. Stawowej
KERG :754-321-06
5.7. Wypis z ewidencji gruntów – Obręb Marklowice Dolne – dla ul. Widokowej
KERG :754-322-06
5.8. Mapa orientacyjna skala 1 : 5000 – ul. Stawowa – część 1- ( KERG 754-321-06).
5.9. Mapa orientacyjna skala 1 : 5000 – ul. Stawowa – część 2 – ( KERG 754-321-06).
5.10. Mapa orientacyjna skala 1 : 5000 – ul. Widokowa – ( KERG 754-322-06).
5.11. Warunki techniczne przyłączenia nr PU/JC/1568/2006 z dnia 13.09.2006 r. –
wydane przez Vattenfall GZE S.A. – dla oświetlenia ul. Stawowej
5.12. Warunki techniczne przyłączenia nr DT/TED/KC/76/06 z dnia 18.08.2006 r.
wydane przez Kompanię Węglową S.A. Elektrociepłownie – dla oświetlenia
ul. Widokowej.
5.13. Uzgodnienia branżowe wydane przez:
5.13.1. GZE S.A. Vattenfall – Gliwice Barlickiego 2 – pismo nr
TDT/MOB/4717/19334/2006 z dnia 19.09.2006 r. , oraz
TDT/MOB/4718/19334/2006 z dnia 19.09.2006 r.
5.13.2. Przedsiębiorstwo Wodociągów i Kanalizacji Sp. z o.o. 44-300 Wodzisław
Śl. Ul. Marklowicka 15 – pismo nr TT/3362/2006 i TT/3363/2006 z dnia
20.09.2006
8
9
5.13.3. Górnośląskie Przedsiębiorstwo Wodociągów S.A. , 40-026 Katowice ul.
Wojewódzka 19 – pismo nr HS/1860/9031/2006 i HS/1860/9031a/2006 z dnia
20.09.2006 r.
5.13.4. Wodociągi „Esox” Sp. z.o.o. ,44-310 Radlin ul. Odległa 140 –
uzgodnienie na mapie sytuacyjnej z dni 25.09.2006 r.
5.13.5. Przedsiębiorstwo Gospodarki Wodnej i Rekultywacji S.A. , 44-335
Jastrzębie Zdrój ul. Chlebowa 22 – pismo nr TD/3554/06 i TD/3554/06 z dnia
19.09.2006 r.
5.13.6. Przedsiębiorstwo Energetyki Cieplnej, Zakład Cieplny w Wodzisławiu Śl.
Ul. Radlińska 72 – pismo nr 013986/06/ZCW/MRy z dnia 22.09.2006r.
5.13.7. Operator Gazociągów Przesyłowych Gaz-System Sp. z o.o., 44-266
Śiwrklany ul. Wodzisławska 54 – pismo nr OGP/TS/T/C-4520/268/06 z dnia
19.09.2006 r.
5.13.8. Górnośląska Spółka Gazownictwa Sp. z o.o ,Rozdzielnia Gazu Wodzisław
Śl. 44-300 ul. Rybnicka 12 – uzgodnienie na planie sytuacyjnym
5.13.9. Telekomunikacja Polska S.A. Obszar Pionu Sieci ,43-300 Bielsko Biała
ul.Cieszyńska 79 – uzgodnienie na planie sytuacyjnym
5.13.10. Kompania Węglowa S.A. Zakład Informatyki i Telekomunikacji
Rybnik – uzgodnienie na planie sytuacyjnym
5.14. Współrzędne posadowienia projektowanych słupów wydane przez Zakład Usług
Geodezyjnych „Geoprzem” , 44-207 Rybnik ul. Podmiejska, dla
5.14.1. Ul. Stawowa – sekcja mapy 531.334.142/144
5.14.2. Ul. Widokowa – sekcja mapy 531.334.082
5.15. Uprawnienia budowlane w specjalności instalacyjno-inżynieryjnej w zakresie sieci i
instalacji elektrycznych nr 392/94 z dnia 9.06.1994 r.
5.16. Zaświadczenie o przynależności do Śl.O.I.I.B. w Katowicach nr SLK/IE/3544/01
5.17. Opinia nr ........................ z dnia ...................... r wydana przez Powiatowy Ośrodek
Dokumentacji Geodezyjnej i Kartograficznej – ZUD przy Starostwie Powiatowym
Wodzisław
5.18. Uzgodnienie dokumentacji nr ............................ z dnia ....................... wydane przez
Vattenfall GZE S.A. Pion Sprzedaży Usług Oświetleniowych ,40-118 Katowice ul.
Widok 19
9
10
5.19. Uzgodnienie dokumentacji nr ............................ z dnia ....................... wydane przez
Kompania Węglowa S.A. Zakład Elektrociepłownie, Dział TEW, 44-270 Rybnik
ul. Rymera 4
5.20. Zgody właścicieli działek przez które przechodzą projektowane linie napowietrzne i
kablowe – ( 6 załączników)
5.21. Uzgodnienie nr ........................ z dnia ........................ wydane przez PW i K Spółka
z o.o. Wodzisław
10
11
6. CZĘŚĆ TECHNICZNO – OPISOWA
6.1. Elementy urządzeń energetycznych.
-
Linia napowietrzna nN wykonana przewodami AsXSn 2 x 25 mm2 na żerdziach
wirowanych typu E 9 lub alternatywnie E10,5/2,5 i 4,3
-
Linie kablowe nN – kabel ziemny YAKY 4 x 35 mm2
-
Słupy oświetleniowe metalowe stalowe ocynkowane wys. 8 m (wys. zawieszenia
oprawy 8 m) typu SSO76/80/3P (obecna nazwa CS 76-80/3 ) na fundamencie
prefabrykowanym FBs-150 z wysięgnikiem W1F – 05
-
Oprawy oświetleniowe energooszczędne sodowe typu SGS 203 1x SON(-T)70W
IC/SN57 CLII z nasadką słupową ZGP 60
6.2. Linia napowietrzna oświetlenia ul. Stawowej.
Celem doświetlenia ul. Stawowej projektuje się zabudowanie czterech opraw
oświetlenia ulicznego , w tym 3 oprawy na początku ul. Stawowej od strony wjazdu z
ul. Okrężnej oraz jedną oprawę w okolicy posesji nr 3 dz. Nr 2184/265.
Biorąc powyższe pod uwagę zgodnie z wtp linię oświetlenia dla trzech opraw należy
wyprowadzić ze słupa narożnego (A-owego) istniejącej linii napowietrznej Al. 4x50 +
AsXSn 2x25 zasilanej ze stacji trafo „Marklowice Krakusa” nr W894 , szafa SO 4540.
Słup ten oznaczono na planie sytuacyjnym symbolem „A”, natomiast w programie
PLANET ozn. jest nr 316197.
Z powyższego słupa z obwodu oświetlenia należy wyprowadzić projektowany odcinek
linii napowietrznej przewodem AsXSn 2 x 25 na żerdziach wirowanych typu E 9.
Zasilanie pojedynczej oprawy na wysokości posesji nr 3 wyprowadzić ze słupa
oznaczonego na planie symbolem „B” z istniejącej linii napowietrznej Al 4x35+25 z
oświetleniem ulicznym zasilanej ze stacji trafo „Marklowice Praga” nr W 061, szafa
SO 7922.
Z uwagi na to że istniejąca linia napowietrzna oddalona jest od pasa jezdni o ok. 15 m
projektuje się wykonanie odgałęzienia odcinka linii napowietrznej AsXSn 2 x 25 o dł.
ok. 13 m zakończonego słupem wirowanym E9 z oprawą oświetleniową w miejscu jak
przedstawiono na planie sytuacyjnym.
11
12
Projektowanym słupom roboczo nadano numery 1 do 4 które po przekazaniu sieci do
eksploatacji należy dostosować do numeracji stosowanej w programie PLANET GZE.
Projektowana linia napowietrzna prowadzona będzie równolegle do jezdni w
odległości 2 m od pasa ruchu. Zastosowano energooszczędne oprawy oświetleniowe
które zabudowane będą na typowych wysięgnikach stalowych.
Na słupach krańcowych ( słup nr 3 i 4) należy zastosować ochronę przepięciową z
zastosowaniem ochronników przepięciowych typu IOZb 0,5/5- słup ten należy
uziemić ( R < 10 Ω). Zabezpieczenie zwarciowe i przeciążeniowe dla opraw ośw.
stanowić będą bezpieczniki topikowe ( 6A max.) montowane w gniazdach
bezpiecznikowych napowietrznych. Na trasie projektowanej linii nie występują kolizje
z innymi sieciami. Typ i rodzaj słupów oraz osprzęt został określony w szczegółowej
specyfikacji materiałów i załączonych schematach. Zakłada się że maksymalna
długość przęsła nie przekroczy długości 40 m. Miejsce posadowienia słupów oraz
trasę linii napowietrznej przedstawiono na mapie zasadniczej. Zastosowany przekrój
projektowanej linii gwarantuje przesył zapotrzebowanej mocy z uwzględnieniem
rezerwy wynikającej z prądu dopuszczalnego długotrwałego.
6.3. Linia kablowa oświetlenia ul. Widokowej
W chwili obecnej ul. Widokowa jest częściowo oświetlona na odcinku zabudowanym
budownictwem jednorodzinnym. Wjazd na ul. Widokową od strony ul. Wiosny
Ludów nie posiada oświetlenia. Istniejące oświetlenie jest wykonane w wersji
kablowej sieci ziemnej z zastosowaniem słupów metalowych SSO76/80/3P na
fundamencie betonowym. Aby utrzymać dotychczasowy charakter oświetlenia
projektuje się wykonanie nowego odcinka linii kablowej nn z zastosowaniem tych
samych słupów i opraw oświetleniowych.
Biorąc powyższe pod uwagę oraz zgodnie z wtp wydanymi przez Kompanię Węglową
Zakład Elektrociepłownie projektuje się zabudowanie czterech słupów oświetlenia
ulicznego zasilanych siecią kablową nn YAKY 4 x 35 w układzie jednofazowym TNC
z ochroną p.porażeniową „szybkie wyłączenie”.
Projektowany odcinek sieci należy zasilić w następujący sposób :
-
Istniejący kabel zasilający istniejącą część oświetlenia ul. Widokowej wypiąć z
szafy rozdz. stacji trafo i wprowadzić do projektowanego słupa oznaczonego na
planie nr 1
12
13
-
Ze słupa nr 1 wyprowadzić odcinek linii kablowej w kierunku słupa ozn. na planie
nr 4
-
Ze słupa nr 1 wyprowadzić nowy odcinek kabla do szafy rozdz. stacji trafo na
obwód , który dotychczas zasilał istniejące oświetlenie ul. Widokowej.
Typ i rodzaj słupów oraz osprzęt został określony w szczegółowej specyfikacji
materiałów i załączonych schematach. Miejsce posadowienia słupów oraz trasę linii
kablowej przedstawiono na mapie zasadniczej. Zastosowany przekrój projektowanej
linii gwarantuje przesył zapotrzebowanej mocy z uwzględnieniem rezerwy
wynikającej z prądu dopuszczalnego długotrwałego.
6.4. Warunki techniczne wykonania robót.
Sieć kablową prowadzić w ziemi na głębokości min. 0,7 m w obustronnej podsypce
piaskowej. Nad kablem ułożyć taśmę lokalizacyjno-ostrzegawczą koloru niebieskiego.
Z uwagi na przewidywaną kategorię szkód górniczych ( I-IV) kabel należy układać
linią falistą o amplitudzie min. 20 cm. Przy wejściach kabla do słupa oświetleniowego
pozostawić zapas kabla min. 0,5 m. Przejścia kabla przez otwory w konstrukcji słupa
dodatkowo zabezpieczyć koszulką PVC. W miejscach przewidywanych kolizji
(skrzyżowania i zbliżenie) przed przystąpieniem do robót należy ręcznie wykonać
wykopy kontrolne celem dokładnej lokalizacji istniejącego uzbrojenia. Przy
przejściach pod drogami ( wjazdy na posesje) i kolizjami (skrzyżowanie) z innymi
sieciami uzbrojenia terenu kabel chronić rurą ochronną Arota typu DVK 110 mm na
całej długości kolizji + 0,5 m po każdej ze stron. Jeżeli odległość zbliżenia do innej
sieci będzie mniejsza niż dopuszcza to norma to również należy zastosować rurę
ochronną.
Wszystkie elementy sieci należy odpowiednio oznakować: oznaczniki kablowe
opaskowe i betonowe, numeracja słupów itd.
Słupy oświetleniowe należy ustawić w ten sposób aby pokrywy tabliczek
zaciskowych znajdowały się po przeciwnej stronie od pasa jezdni. Cześć
podziemną konstrukcji słupów zarówno stalowych jak i betonowych
zabezpieczyć antykorozyjnie. Głębokość posadowienia słupów betonowych z
uwagi na zastosowane ustoje i rodzaj gruntu – 1,8 m.
13
14
6.5. Rozliczenie zużycia energii.
Z uwagi na stały charakter obciążenia rozliczenie zużytej energii będzie się odbywać
na zasadzie opłaty ryczałtowej w związku z tym nie przewiduje się budowy
dodatkowych układów rozliczenia energii.
6.6. Dane techniczne urządzeń energetycznych
- System zasilania – TN-C
-
System ochrony przeciwporażeniowej – szybkie wyłączenie ( z uwagi na
zastosowanie aparatury – oprawy, tabliczki zaciskowe - w drugiej klasie izolacji
nie jest wymagana żadna inna ochrona dodatkowa).
-
System ochrony przepięciowej – ochronniki typu IOZb 0,5/5
-
Napięcie znamionowe – 0,23 kV
-
Oprawy typu SGS 203 1 x SON(-T)70W IC/SNS CLII z nasadką ZGP 60
-
Żarówka sodowa SON-T 70 W
-
kable nN – YAKY 4 x 35
-
przewody linii napowietrznej – AsXSn 2 x 25 mm2
-
żerdzie wirowane typu E 9/4.3 i 2.5, alternatywnie E 10,5/.....
-
Osprzęt do linii napowietrznej zgodny z katalogiem „Linii nn z przewodami
izolowanymi samonośnymi na żerdziach wirowanych” – ENSTO
-
Słupy oświetleniowe stalowe SSO76/80/3P ( obecne oznaczenie CS 76-80/3) na
fundamencie prefabrykowanym FBs-150 z wysięgnikiem W1F – 05 prod. Kromiss
Bis Częstochowa
-
Tabliczka zaciskowa TB-1 II kl izol. – prod. ROSA
-
Osłona bezpiecznika napowietrznego SV 29.253 – prod. Ensto
14
15
7. Obliczenia mocy i dobór kabli i przewodów.
Max moc zapotrzebowana (ul. Widokowa – 0,40 kW, Stawowa – 0,30 kW )
P z = 0,40 kW przy Kj = 1,0
Prąd szczytowy
I szcz = 1,75 A
Dobrano kabel YAKY 4 x 35 dla którego Idd = 135 A
Dobrano przewód AsXSn 2 x 25 dla którego Idd = 112 A
Jak z powyższych obliczeń wynika spełnione są warunki obciążalności długotrwałej
dobranych przewodów i kabli.
8. Obliczenie spadku napięcia.
8.1. Linia oświetlenia ul. Stawowa
WZGLĘDNY SPADEK NAPIĘCIA - WYNIESIE ( % )
PARAMETRY
DANE
Linia NN-napow
Linia napow.
MOC ZAPOTRZEBOWANA
P (W)
500
300
NAPIĘCIE
U (V)
230
230
PRZEKRÓJ PRZEWODU
S ( mm2)
35
25
DŁUGOŚĆ PRZEWODU
L ( m)
120
365
KONDUKTYWNOŚĆ
γ (m/Ω mm2)
35
35
WZGLĘDNY SPADEK NAP.
∆U (%)
0,2
0,5
CAŁKOWITY WZGL.SP.NAP
∆Uc (%)
0,19
0,66
8.2. Linia oświetlenia ul. Widokowa
WZGLĘDNY SPADEK NAPIĘCIA - WYNIESIE ( % )
PARAMETRY
DANE
Linia kablowa
MOC ZAPOTRZEBOWANA
P (W)
400
NAPIĘCIE
U (V)
230
PRZEKRÓJ PRZEWODU
S ( mm2)
35
DŁUGOŚĆ PRZEWODU
L ( m)
143
KONDUKTYWNOŚĆ
γ (m/Ω mm2)
35
WZGLĘDNY SPADEK NAP.
∆U (%)
0,2
CAŁKOWITY WZGL.SP.NAP
∆Uc (%)
0,18
Dopuszczalny spadek napięcia < 5 % - w każdym przypadku warunek spełniony.
15
16
9. Sprawdzenie ochrony p.porażeniowej.
9.1. Dla obwodu ul. Stawowa
Zwarcie na zaciskach zasilania oprawy na słupie nr 3
Dane
Wynik
Rozdzielnia/Kabel
Elementy składowe pętli zwarcia
Impedancja
składowa
Długość
Rezystancja
Reaktancja
I
R1km lub RT
X1km lub X T
Z
[km]
[Ω/km] lub [Ω]
[Ω/km] lub [Ω]
[Ω]
-
0,0118
0,0262
0,0287
Przewód fazowy linii Al. 35
0,1200
0,8680
0,0870
0,1309
Przewód ochronny linii Al. 35
0,1200
0,8680
0,0870
0,1309
Przewód fazowy linii AsXsn 2 x 25
0,3650
1,2000
0,0816
0,5488
Przewód ochronny linii AsXsn 2 x 25
0,3650
1,2000
0,0816
0,5488
1,0961
0,1066
Nazwa
Oznaczenie
Stacja trafo 160 kVA
Rezystancja i reaktancja całkowita [Ω]
Impedancja pętli zwarcia[Ω]:
Warunek skuteczności ochrony p.poraż - ZS x Ia= Ua
[V]
220,53
Obliczony prąd zwarcia Ik
[A]
167,1
Wartość i typ zabezpieczenia - WTN1 gG 20 A
[A]
20
Dopuszczalny czas zadziałania zabezpieczenia tw
[s]
0,2
Prąd Ia wyłączający zabezpieczenie w czasie tw
[A]
160,2
1,3766
Przy zastosowaniu wkł. O
charakterystyce gF - 25 A
czas wył. < 0,2 sec
Wnioski: obliczony prąd zwarcia Ik>Ia oraz Ua<UN co oznacza że ochrona przeciwporażeniowa w w/w
obwodzie jest skuteczna.
UWAGI:
16
17
9.2. Dla obwodu ul. Widokowa.
Sprawdzenie skuteczności ochrony przeciwporażeniowej.
Zwarcie na zaciskach bezpiecznika słupa nr 4
Dane
Wynik
Rozdzielnia/Kabel
Elementy składowe pętli zwarcia
Impedancja
składowa
Długość
Rezystancja
Reaktancja
I
R1km lub RT
X1km lub XT
Z
[km]
[Ω/km] lub [Ω]
[Ω/km] lub [Ω]
[Ω]
-
0,0118
0,0262
0,0287
Przewód fazowy kabla YAKY 4x35
0,1430
0,8750
0,0816
0,1571
Przewód ochronny kabla YAKY 4x35
0,1430
0,8750
0,0816
0,1571
0,2621
0,0495
Nazwa
Oznaczenie
Stacja trafo 160 kVA
Rezystancja i reaktancja całkowita [Ω]
Impedancja pętli zwarcia[Ω]:
Warunek skuteczności ochrony p.poraż - ZS x Ia= Ua
[V]
66,87
Obliczony prąd zwarcia Ik
[A]
659,9
Wartość i typ zabezpieczenia - WTN1 gG 25 A
[A]
25
Dopuszczalny czas zadziałania zabezpieczenia tw
[s]
0,2
Prąd Ia wyłączający zabezpieczenie w czasie tw
[A]
200,6
0,3334
Przy zastosowaniu wkładki
gG 32A czas wyłączenia w
granicach 0,2 sec
Wnioski: obliczony prąd zwarcia Ik>Ia oraz Ua<UN co oznacza że ochrona przeciwporażeniowa w w/w
obwodzie jest skuteczna.
17
18
10. Obliczenia parametrów linii napowietrznej NN – ul. Stawowa.
Obliczenia wytrzymałościowe słupów.
Przyjęte dane techniczne słupów linii napowietrznej - założenia.
Lp.
Nr słupa
Oznaczenie
na planie
Długość
przęsła
Typ słupa
Oznaczenie
technologiczne
[m]
Narożny dla linii głównej, rozgałęźny dla linii
1
odgałęźnej
„A”
2
3
42
1
4
5
N /Żn-10
Przelotowy
P1-9 (E9/2,5)
Przelotowy
P1-9 (E9/2,5)
K1-9 (E9/4,3)
42
2
6
42
7
3
Krańcowy
8
B
Przelotowy dla linii głównej, rozgałęźny dla linii
P-Żn-10
odgałęźnej
9
15
4
Krańcowy
K1-9 (E9/4,3)
Założenia do obliczeń:
1. Linia jednotorowa NN – przewody izolowane typu AsXSn 2 x 25 mm2
2. Strefa wiatrowa – W I
3. Strefa sadziowa - S I
Rodzaj żerdzi – przyjęto żerdzie wirowane typu E 9
Rozpiętość przęseł
a. Rozpiętość przęseł w sekcji – 35 – 50 m
b. Maksymalna rozpiętość przęsła – 50 m
c. Maksymalny zwis przy temperaturze + 400 C – 1,5 m
Wysokość słupa.
Zakładając minimalną odległość pionową przewodu izolowanego od jezdni h = 5,5 m
Maksymalna wartość zwisu przewodu dla przęsła 50 m (w środku przęsła) wynosi f = 1,5 m.
Z uwagi na to że stanowiska słupów zlokalizowane są w pobliżu jezdni zakłada się że zwis maksymalny
nie przekroczy 0,7 m.
Rezerwa – 0,5 m
Hp min = 5,5 + 0,7 + 0,5
18
19
Hp min = 6,7 m
Przyjęto żerdź wirowaną typu E 9 dla której
Hp = 6,8 m
Naprężenia i naciągi obliczeniowe.
Dla przyjętego fmax = 1,5 m i amax = 50 m
Minimalna wartość naprężenia podstawowego wyniesie dla:
Przewodu AsXSn 2 x 25 mm2 - 42,5 Mpa
Stąd:
Naciąg podstawowy przewodu - 213 daN.
Dobór słupa krańcowego – „K” ( nr słupa 4 ).
Dopuszczalne obciążenie słupa Puw
2
Puw = Pu + Pz
Gdzie :
2
Pu = Np + Po + Nr
Pz = Ps + Po + Nr
Dla
Np = 213 daN
Po = 22 daN
Nr = 0
Ps = 35 daN
Puw = (213 + 20) 2 + (35 + 20) 2
Puw = 239,15 daN
Przyjęto słup typu K1 – 9 z żerdzi wirowanych E 9/4,3 - dla której Puw = 430 daN
Obciążenie pionowe haka wynosi Np = 2,9 kN
Dobrano hak typu
– SOT 21.1
Uchwyt odciągowy typu
– SO 117.225
Dobór słupa przelotowego – „P” ( nr słupa 2,3 ).
Dopuszczalne obciążenie słupa Puw
Pu = Pp + Po + Pr
Dla
Pp = 32,4 daN
19
20
Po = 22 daN
Pr = 0
Puw = 52,4 daN
Przyjęto słup typu P1 – 9 z żerdzi wirowanych E 9/2,5 - dla której Puw = 215 daN
Obciążenie pionowe haka wynosi Np = 46 daN
Dobrano hak typu
– SOT 21.1
Uchwyt przelotowy typu
– SO 130.02
Celem zachowania warunków standaryzacji GZE Gliwice należy zastosować żerdzie wirowane E 9/4,3 dla
wszystkich rodzajów słupów.
11. Ochrona przeciwporażeniowa.
W układzie zastosowano system TN-C z ochroną przeciwporażeniową „szybkie wyłączenie”. Z
uwagi na zastosowanie aparatury i wyposażenia w II klasie izolacji nie przewiduje się żadnej
ochrony dodatkowej. Należy zadbać o pewność połączeń przewodu PEN. Po wykonaniu sieci
należy wykonać pomiary rezystancji izolacji oraz sprawdzić warunki ochrony p.porażeniowej
potwierdzając to odpowiednim protokołem , który będzie stanowił podstawę podania napięcia.
12. UWAGI KOŃCOWE.
-
Wszystkie prace na czynnych urządzeniach energetycznych jak również w ich pobliżu należy
prowadzić na polecenie pisemne pod nadzorem pracowników RE Wodzisław lub odpowiednio
Kompanii Węglowej S.A. Zakład Elektrociepłownie po uprzednim zgłoszeniu takiego faktu.
-
Zabrania się prowadzenia prac pod napięciem.
-
Prace wykonać zgodnie z niniejszą dokumentacją. Wszelkie zmiany bez zgody projektanta są
niedopuszczalne.
-
Budowa linii nN musi być wykonana zgodnie z obowiązującymi przepisami PBUE wyd.
maj 2005 r.
-
Przed zasypaniem kabli należy dokonać odbioru robót zanikowych w obecności przedstawiciela
Kompanii Węglowej S.A. Zakład Elektrociepłownie i Inspektora Nadzoru Inwestorskiego oraz
zgłosić odpowiednim służbom geodezyjnym celem naniesienia na plany sytuacyjno-wysokościowe
Wydz. Geodezji UM Wodzisław.
20
21
-
Zastosowane wyroby winny mieć aktualne świadectwa dopuszczenia do stosowania , a wyroby
objęte wykazem stanowiącym załącznik do Rozporządzenia Rady Ministrów z 3.11.2999r. (Dz.
Ustaw nr 5 z 2000 r.) certyfikaty na znak bezpieczeństwa „B”.
-
Z uwagi na możliwość wystąpienia kolizji linii kablowej z istniejącym uzbrojeniem terenu i
analogicznie stanowisk słupów , prace ziemne w tych rejonach wykonywać WYŁĄCZNIE
RĘCZNIE po uprzednim wykonaniu przekopów kontrolnych
-
BEZWZGLĘDNIE PRZESTRZEGAĆ UWAG ZAWARTYCH W UZGODNIENIACH
BRANŻOWYCH – w przypadku uszkodzenia sieci będących w użytkowaniu branżowych
przedsiębiorstw i wynikające z tego tytułu szkody i koszty w całości obciążają wykonawcę
robót.
21
22
13. ZESTAWIENIE MATERIAŁÓW.
13.1. Linia napowietrzna - ul. Stawowa.
ZESTAWIENIE MATERIAŁÓW LINII NAPOWIETRZNEJ UL. STAWOWA
Lp.
"A"
NAZWA MATERIAŁU
1
2
3
"B"
4
NR SŁUPA
N-10Żn P1-9
1 Żerdż wirowana (obl.E 9/4,3) do zabud. E 10,5/4,3
2 Żerdź wirowana (obl.E 9/2,5) do zabud.E 10,5/4,3 lub 2,5
3 Przewód AsXSn 2 x 25
4 Osłona bezpiecznika 25 A -SV 29253
5 Wkładka bezpiecznikowa 6 A - BiGs
6 Osłonka końca przewodu typu PK 99.050
7 Hak wieszakowy SOT 21
8 Hak wieszakowy SOT 21.116
9 Uchwyt odciagowy SO 34.250
10 Uchwyt przelotowy SO 130
3
11 Ustój UO ( grunt rodzimy - 0,3 m )
12 Ustój UP3 - płyta ustojowa U-85
13 Ustój UP2 - płyta ustojowa U-85
14 Płyta stopowa 0,3x0,3 m
UZIEMIENIE SŁUPÓW
1 Uziom typu T 1 x 18 -benarka stalowa ocynk. 20x4 mm -( 21m )
2 Zwód-Bednarka stalowa ocynk 20x4 mm - ( 8 m )
3 Śruba ocynk. z nakrętką, podkł. okrągłą i sprężystą - M10x25
4 Przewód izolowany AsXSn 1x25 - ( 1 m )
5 Zacisk odgałęźny przebijający izolację - SL 11.118
6 Zacisk odgałęźny przebijający izolację - SL 22.12
7 Zacisk odgałęźny przebijający izolację - SM 1.11
8 Zacisk uziemiający śrubowy - 2442
9 Taśma stalowa 20x 0,4 - typu COT 37.1 - ( 8m )
10 Klamerka - typ COT 36
OCHRONA PRZEPIĘCIOWA
1 Ochronniki przepięciowe typu IOZb 0,5/5
2 Przewód - LY 16 mm2 - ( 2 m )
OPRAWY OŚWIETLENIOWE I OSPRZĘT
1 Oprawa oświetleniowa SGS203 1xSON(-T)70W IC/SN57 CL II
2 Nasadka słupowa ZGP 60
3 Wysięgnik oprawy oświetleniowej W-O/1
4 Konstrukcja mocująca wysięgnik K-O/1
5 Objemka OB.-34
6 Zacisk tulejowy ZUP - 5
7 Przewód izolowany ALYd 16 mm2
8 Przewód izolowany Dyd 2,5 mm2
9 Opaska PER 15
Materiały uzupełniajace
1 Piasek
2 Wazelina techniczna
3 Farba żółta i zielona
4 Oznaczniki kablowe
5 ITP.
1
42
1
1
1
1
1
1
1
1
2
2
P1-9 K1-9 PP-10 K1-9
1
1
1
42
42
17
1
1
1
1
1
1
2
2
1
1
1
1
1
1
1
1
1
2
2
1
1
1
1
1
2
21
8
2
1
3
21
8
2
1
3
1
1
1
2
2
1
1
3
2
Jedn.
PRODUCENT
miary
2
2
143
4
4
4
2
4
4
2
2
4
2
4
szt.
szt.
m
szt.
szt.
szt.
szt.
szt.
szt.
szt.
3
m
szt.
szt.
szt.
TYPOWY
TYPOWY
B.F.K.
ENSTO
TYPOWY
ENSTO
ENSTO
ENSTO
ENSTO
ENSTO
TYPOWY
ENSTO
ENSTO
ENSTO
m
m
szt.
m
szt.
szt.
szt.
szt.
m
szt.
ENSTO
ENSTO
ENSTO
B.F.K.
ENSTO
ENSTO
ENSTO
BELOS
ENSTO
ENSTO
2
1
8
8
2
1
8
8
42
16
4
2
12
2
4
2
16
16
1
2
1
2
2
4
szt. BEZPOL
m Typowy
1
1
1
2
2
1
1
3
2
1
1
1
2
2
1
1
3
2
4
4
4
8
8
4
4
12
8
szt.
szt.
szt.
szt.
szt.
szt.
m
m
szt.
2
1
1
1
2
2
1
1
3
2
ŁĄCZNIE
Philips
Philips
ENSTO
ENSTO
ENSTO
ENSTO
Typowy
Typowy
ENSTO
22
23
13.2. Linia kablowa ul. Widokowa.
ZESTAWIENIE MATERIAŁÓW LINII KABLOWEJ UL. WIDOKOWA
Lp.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
NAZWA MATERIAŁU
NR SŁUPA
LINIA KABLOWA
Słup stalowy ocynk. SSO 76/80/3P ( CS 76-80/3 )
Fundament betonowy prefabrykowany FBs 150
Wysięgnik W1F - 05
Tabliczka bezpiecznikowa słupowa TB-1- kl. II
Wkładka bezpiecznikowa DO 1- 6A
Oprawa oświetleniowa SGS203 1xSON(-T)70W IC/SN57 CL II
Nasadka słupowa ZGP 60
Żarówka SON(T) 70 W
Kabel YAKY 4 x 35 mm2
Głowiczka termokurczliwa typu 502KO 16-53/42
Końcówka kablowa AL. 35
Taśma lokalizacyjno-ostrzegawcza niebieska
Przewód YDY 3 x 2,5 - 750 V
Rura ochronna DVK 110
Materiały uzupełniajace
Piasek
Wazelina techniczna
Farba żółta i zielona
Oznaczniki kablowe
Normalia
ITP.
St.trafo
15
1
4
15
1
2
3
ŁĄCZNIE
4
1
1
1
1
1
1
1
1
55
1
1
1
1
1
1
1
1
43
1
1
1
1
1
1
1
1
43
55
10
10
43
10
43
10
1
1
1
1
1
1
1
1
10
4
4
4
4
4
4
4
4
156
1
4
156
40
10
Jedn.
PRODUCENT
miary
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
m
szt.
szt.
m
m
m
KROMISS BIS
KROMISS BIS
KROMISS BIS
ROSA
Typowy
Philips
Philips
Philips
Typowy
Typowy
Typowy
AROT
Typowy
AROT
23
24
14. OGÓLNE WARUNKI BEZPIECZNEGO PROWADZENIA ROBÓT – INFORMACJA DO
PLANU „BIOZ”.
1. Przed przystąpieniem do robót ziemnych lub montażowych należy zapoznać się z projektem technicznym.
2. Każdorazowo przed rozpoczęciem robót prowadzący powinien omówić z brygadą trasę sieci i urządzeń
podziemnych, określić ich bezpieczną odległość od wykopu w poziomie i pionie oraz oznakować je
wyraźnie w terenie prowadzonych robót.
3. Należy zapewnić nadzór osoby posiadającej odpowiednie uprawnienia.
4. Przed rozpoczęciem robót poinformować wszystkich pracowników o procedurach postępowania w
przypadku zaistnienia wypadku, oraz przedstawić pełny wykaz związanych z tym telefonów alarmowych ,
oraz potwierdzić ten fakt zapisem w Dzienniku Budowy.
5. Gdy brak jest rozeznania w terenie co do uzbrojenie terenu lub gdy położenie istniejącego uzbrojenia
odbiegało od położenia sieci przedstawionych w uzgodnieniach branżowych, wówczas wykopy o
głębokości większej niż 0,4 m powinny być wykonywane wyłącznie łopatami, bez używania kilofów i
sprzętu mechanicznego.
6. W razie przypadkowego odkrycia jakichkolwiek sieci instalacyjnych, należy bezzwłocznie przerwać roboty
do czasu ustalenia pochodzenia tych instalacji i określenia ,czy i w jaki sposób możliwe jest w tym miejscu
dalsze bezpieczne prowadzenie robót.
7. Wszelkie prace w pobliżu sieci i urządzeń energetycznych muszą być prowadzone w stanie
beznapięciowym lub pod bezpośrednim nadzorem właściciela sieci. To samo dotyczy sieci gazowej,
wodnej, ciepłowniczej i teletechnicznej i innych.
8. Przy wykonywaniu wykopów należy przestrzegać następujących zasad:
- Rowy głębsze niż 0,75 m powinny być zabezpieczone rozporami lub mieć boczne ściany pochyłe w
kierunku normalnego zsypu ziemi
- Wykopy w miejscach dostępnych dla osób postronnych należy zabezpieczyć przed przypadkowym
wpadnięciem przez:
- Ustawienie wzdłuż rowów od strony przejść dla pieszych barierek o kolorze czerwono-białym
- Umieszczenie w miejscach przejść nad wykopami kładek, zaopatrzonych na całej długości w dwie
poręcze na wysokości 1,10 m
- Oznaczenie niebezpiecznych miejsc wykopów znakami ostrzegawczymi, a w porze nocnej
zabezpieczyć ich odpowiednie oświetlenie.
9. Do wykopów nie wolno wchodzić po rozporach , lecz po drabinie.
10. Wyznaczyć na dany dzień taki zakres kopania rowu lub innych wykopów, aby po zakończeniu pracy jeżeli
umożliwia to technologia robót , możliwe było ich zasypanie.
11. W wykopie nie wolno spożywać posiłków.
12. Mechaniczne kopanie rowów może odbywać się jedynie w terenie nieuzbrojonym i może być wykonywane
przez pracowników przeszkolonych do obsługi ww. urządzeń. Uwaga ta dotyczy wszelkiego rodzaju
sprzętu mechanicznego (koparki, spycharki, dźwigi samojezdne, wózki widłowe itd.) na które wymagane
jest posiadanie uprawnień do obsługi.
13. W czasie przerw w pracy nie wolno pozostawiać sprzętu nie zabezpieczonego przed dostępem osób
postronnych.
14. Strefę pracy sprzętu budowlanego należy odpowiednio zabezpieczyć i oznakować.
15. Wszelkie wykopy których nie ma możliwości zasypania na czas przerwy w pracy należy zabezpieczyć
przed dostępem osób postronnych. Szczególnie należy na to zwrócić uwagę gdy roboty prowadzone są w
terenie otwartym bez ogrodzonego placu budowy.
16. Przewierty pod drogami muszą być wykonywane zgodnie z decyzją zezwalającą na zajęcie pasa
drogowego i wytycznymi wydanymi przez odpowiedni Wydział Dróg Urzędu Miasta.
17. Wszystkie prace w pobliżu urządzeń energetycznych należy prowadzić na polecenie pisemne pod nadzorem
pracowników RE Wodzisław i/lub Kompania Węglowa S.A. Zakład Elektrociepłownie po uprzednim
zgłoszeniu takiego faktu.
18. Lokalizację ewentualnych miejsc kolizji (zbliżenia i skrzyżowania )wykonać za pomocą przekopów
kontrolnych prowadzonych ręcznie z należytą ostrożnością
19. Przed zasypaniem kabli /kanalizacji kablowej należy dokonać odbioru robót zanikowych w obecności
przedstawiciela Inspektora Nadzoru Inwestorskiego ,oraz zgłosić odpowiednim służbom geodezyjnym
celem naniesienia na plany sytuacyjno-wysokościowe Wydz. Geodezji Urzędu Miasta sprawującym nadzór
nad terenowo podległym obszarem robót.
24
25
15. Specyfikacja techniczna wykonania robót.
15.1. Materiały
Zgodnie z Prawem Budowlanym oraz Ustawie o systemie zgodności przy wykonywaniu prac
budowlano-montażowych należy stosować wyroby dopuszczone do obrotu i stosowania w
budownictwie.
Za dopuszczone do obrotu i stosowania w budownictwie uznaje się wyroby, dla których
zgodnie z odrębnymi przepisami wydano:
- certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi
określonymi na podstawie polskich norm, aprobat technicznych oraz właściwych przepisów i
dokumentów technicznych,
- deklarację zgodności lub certyfikat zgodności z polską normą lub aprobatą techniczną (w wypadku wyrobów, dla
których nie ustanowiono polskiej normy), jeżeli nie są objęte certyfikacją na znak bezpieczeństwa.
a. ustoje
dobrano ustoje betonowe typowe zgodnie z wymaganiami zastosowanych albumów.
b. konstrukcje wsporcze
dobrano konstrukcje nie przekraczające dopuszczalnych naprężeń zwykłych a dla pracy
zakłóceniowej lub montażowej – dopuszczalnych naprężeń zwiększonych.
c. słupy
dobrano słupy wirowane typu E (sieć napowietrzna) oraz stalowe ocynk. na fundamencie
betonowym FBs ( sieć kablowa )
d. osprzęt
dobrano osprzęt izolowany wg albumów, katalogów producentów i standardów GZE.
e. materiały kablowe
dobrano kable 1kV typu YAKY
folia kablowa kalandrowana z uplastycznionego PCW o gr. Od 0,4 do 0,6mm, gat 1 koloru
niebieskiego nie węższą niż 20 cm
przepusty kablowe – rury arota
UWAGA:
Powyższe materiały spełniają wymagania norm i standardów GZE S.A.
Dopuszcza się zamianę zastosowanych materiałów na równoważne o identycznych parametrach
technicznych i wyszczególnionych w katalogach standardów GZE oraz dopuszczone do obrotu
zgodnie z obowiązującymi przepisami .
15.2. Sprzęt i transport
Zastosowany sprzęt winien gwarantować należyte wykonanie i jakość robót a także być utrzymywany
w dobrym stanie i gotowości do pracy. Przy ruchu na drogach środki transportu muszą spełniać
wymagania dotyczące przepisów ruchu drogowego.
25
26
15.3. Wykonanie linii nN.
a. kolejność robót
- montaż słupów
b. wykopy pod fundamenty i słupy
przed przystąpieniem do wykopów Wykonawca winien sprawdzić zgodność rzędnych terenu z danymi
z dokumentacji projektowej oraz ocenić warunki gruntowe. Metoda wykonywania wykopów powinna
być dobrana w zależności od ich wymiarów, ukształtowania terenu oraz rodzaju gruntu a także
możliwości dojazdu. Na nowoprojektowanych stanowiskach słupów tam gdzie brak możliwości
dojazdu wykop pod słup należy wykonać ręcznie.
c. montaż fundamentów prefabrykowanych
należy wykonać zgodnie z instrukcją montażu.
d. montaż słupów
Po uprzednim montażu ustoju i osprzętu słup należy ustawić za pomocą sprzętu mechanicznego
przestrzegając dopuszczalnej odchyłki od pionowej osi słupa.
15.4. Wykonanie linii kablowej
a. rowy pod kable
należy wykonać mechanicznie lub ręcznie w zależności od warunków terenowych i zbrojenia
podziemnego po uprzednim wytyczeniu trasy przez służby geodezyjne.
Wymiary poprzeczne rowu dla 1-go kabla 0,4m dla wielu kabli szerokość dna wg wzoru:
S = nd+(n-1)a+ 20cm gdzie: n- ilość kabli w 1-nej warstwie; d- suma średnic zewnętrznych wszystkich
kabli w warstwie; a- suma odległości pomiędzy kablami /wg N SEP-E-004/
b. układanie kabli w gruncie
kable należy układać na 10-cio cm warstwie piasku z wyjątkiem gruntu piaszczystego gdzie kable
można układać bezpośrednio na dnie wykopu.
Ułożony kabel należy przykryć 10-cio cm warstwą piasku a następnie co najmniej 15cm warstwą
gruntu rodzimego i przykryć folią z tworzywa sztucznego. Odległość folii od kabla powinna wynosić
co najmniej 25 cm. Grunt należy zagęszczać warstwami co najmniej 25cm. Głębokość ułożenia kabla
w gruncie mierzona od powierzchni gruntu do zewnętrznej powłoki kabla powinna wynosić nie mniej
niż: 70cm i 90 cm jeżeli kabel ułożono na użytkach rolnych. Kable powinny być ułożone w rowie
linią falistą z zapasem /1%-4%/ wystarczającym do skompensowania możliwych przesunięć gruntu.
Przy ewentualnych mufach należy pozostawić po 1m po obu stronach mufy.
c. skrzyżowania i zbliżenia z innymi urządzeniami podziemnymi
Zaleca się skrzyżowania pod kątem zbliżonym do 90st. Na skrzyżowaniach kable układać w rurach
osłonowych chroniących miejsce skrzyżowania i na długości 50cm w obie strony. Przy skrzyżowaniu
kabli z rurociągami podziemnymi zaleca się układanie kabli nad rurociągami. Przy skrzyżowaniach i
zbliżeniach zachować normatywne odległości.
d. Skrzyżowania i zbliżenia z drogami
Kable powinny się krzyżować z drogami pod kątem zbliżonym do 90st. i w miarę możliwości w jej
najwęższym miejscu w rurach osłonowych na głębokości co najmniej 100cm licząc od płaszczyzny
jezdni do górnej części osłony kabla oraz co najmniej 50cm pod dnem rowu odwadniającego.
26
27
e. przepusty kablowe
Przepusty kablowe należy układać w miejscach gdzie kabel jest narażony na uszkodzenia
mechaniczne. W jednym przepuście należy układać tylko jeden kabel za wyjątkiem kabli 1-no
żyłowych i sygnalizacyjnych.
f. oznaczanie linii kablowych
Co 10,0m oraz przy mufach i miejscach charakterystycznych np. przy skrzyżowaniach - kable winny
być wyposażone w trwałe oznaczniki np. opaski kablowe z trwale wybitymi danymi: symbol i nr
ewidencyjny kabla, oznaczenie kabla, znak użytkownika kabla, rok ułożenia oraz inne dane na
życzenie Zamawiającego. W terenie niezabudowanym trasę kabla należy oznaczyć trwałymi
oznacznikami trasy np. słupkami betonowymi z napisem „K”.
15.5. Kontrola jakości robót
a. badania przed przystąpieniem do robót
przed rozpoczęciem robót Wykonawca winien uzyskać od producentów świadectwa dopuszczenia do
obrotu stosowanych materiałów;
b. badania w czasie wykonywania robót
badania wstępne – oględziny:
Oględzinom w zakresie poprawności wykonania podlegają: wykopy, ustoje, słupy, zawieszenie
przewodów, instalacja uziemienia.
Ułożone linie kablowe /przed zasypaniem/ wymagają badania zgodności trasy z dokumentacją,
osprzęt kablowy, głębokość zakopania, oznaczenie zgodności poszczególnych faz na obu
końcach kabla, grubość podsypki piaskowej, odległość folii ochronnej od kabla, stopień
zagęszczenia gruntu nad kablem /po zakończeniu robót/.
W czasie wykonywania robót należy wykonać pomiar rezystancji poszczególnych uziomów /wspólnej
z ochronnikami przepięć/, która nie powinna przekroczyć wartości 10 Ω natomiast dla linii kablowej
sprawdzenie ciągłości żył roboczych oraz rezystancji izolacji.
c. badania po wykonaniu robót
W przypadku zadawalających wyników pomiarów i badań w czasie wykonywania robót na wniosek
Wykonawcy upoważniony przedstawiciel Zamawiającego może wyrazić zgodę na niewykonywanie
badań po wykonaniu robót.
15.6. Obmiar robót
Obmiaru robót należy dokonać w oparciu o dokumentację projektową.
Jednostką obmiarową dla linii napowietrznej jest kilometr.
Jednostką obmiarową dla linii kablowej jest 1 m.
15.7. Odbiór robót
Przy przekazywaniu linii napowietrznej i kablowej do eksploatacji Wykonawca zobowiązany jest
dostarczyć Zamawiającemu następujące dokumenty:
- projektową dokumentację powykonawczą
- geodezyjną dokumentację powykonawczą
- protokoły z dokonanych pomiarów
- protokoły odbioru robót zanikowych
27
28
-
deklaracje zgodności lub certyfikaty zgodności , certyfikaty na znak bezpieczeństwa
15.8. Organizacja robót
Wykonawca przedłoży Zamawiającemu :
Plan bezpieczeństwa i ochrony zdrowia
Wykaz osób odpowiedzialnych za jakość i terminowość wykonania robót
Harmonogram robót
Inne wymagane przez Zamawiającego dokumenty.
15.9. Uwagi końcowe
a. odpowiedzialność Wykonawcy
Roboty należy wykonać zgodnie z dokumentacją projektową i obowiązującymi normami.
W czasie trwania robót Wykonawca jest zobowiązany do utrzymania ruchu publicznego oraz
utrzymania istn. obiektów.
Teren budowy musi być odp. oznaczony i zabezpieczony.
Wykonawca ma obowiązek znać i stosować wszelkie przepisy dotyczące ochrony środowiska
naturalnego i przestrzegać przepisy ochrony przeciwpożarowej oraz wszelkie inne przepisy związane z
prowadzeniem robót.
Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i urządzenia podziemne, które
należy oznaczyć i zabezpieczyć przed uszkodzeniem a także zlecić nadzór branżowy.
16. Wykaz norm, przepisów i opracowań typowych.
USTAWY I ROZPORZĄDZENIA ZWIĄZANE Z ZAKRESEM ROBÓT
P 1. Ustawa z dnia 12 września 2002 r. o normalizacji (Dz. U. nr 169 z 2002r., poz. 1386).
P 2. Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności
(Dz. U. nr 166 z 2002r., poz. 1360; Dz. U. nr 80 z 2003r., poz. 718; Dz. U. nr 130 z 2003r., poz. 1188;
Dz. U. nr 170 z 2003r., poz. 1652; Dz. U. nr 229 z 2003r., poz. 2275; Dz. U. nr 70 z 2004r., poz. 631; Dz. U. nr
92 z 2004r., poz. 881; Dz. U. nr 93 z 2004r., poz. 896 i 899; Dz. U. nr 96 z 2004r., poz. 959).
P 3. Ustawa z dnia 11 maja 2001 r. Prawo o miarach
(Dz. U. nr 63 z 2001r., poz. 636; Dz. U. nr 154 z 2001r., poz. 1800; Dz. U. nr 155 z 2002r., poz. 1286;
Dz. U. nr 166 z 2002r., poz. 1360; Dz. U. nr 170 z 2003r., poz. 1652; Dz. U. nr 49 z 2004r., poz. 465; Dz. U. nr
93 z 2004r., poz. 896).
P 4. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity - Dz. U. nr 207 z 2003r., poz. 2016; Dz. U.
nr 6 z 2004r., poz. 41; Dz. U. nr 92 z 2004r., poz. 881; Dz. U. nr 93 z 2004r., poz. 888; Dz. U. nr 96 z 2004r.,
poz. 959).
P 5. Ustawa z dnia 10 kwietnia 1997r. Prawo energetyczne (tekst jednolity - Dz. U. nr 153 z 2003r., poz. 1504;
Dz. U. nr 203 z 2003r., poz. 1966; Dz. U. nr 29 z 2004r., poz. 257; Dz. U. nr 34 z 2004r., poz.293; Dz. U. Nr 91
z 2004r., poz. 875; Dz. U. Nr 96 z 2004r., poz. 959).
P 6. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r., w sprawie warunków
28
29
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z 2002r., poz. 690;
Dz. U. Nr 33 z 2003r., poz. 270; Dz. U. Nr 109 z 2004r., poz. 1156).
P 7. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia
1999r., w sprawie warunków technicznych użytkowania budynków mieszkalnych
(Dz. U. nr 74 z 1999r., poz. 836).
P 8. Rozporządzenie Ministra Gospodarki z dnia 25 września 2000r., w sprawie szczegóło
wych warunków przyłączenia podmiotów do sieci elektroenergetycznych, obrotu
energią elektryczną, świadczenia usług przesyłowych, ruchu sieciowego i eksploatacji
sieci oraz standardów jakościowych obsługi odbiorców (Dz. U. nr 85 z 2000r., poz. 957).
P 9. Rozporządzenie Ministra Gospodarki z dnia 17 września 1999r., w sprawie
bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych
(Dz. U. Nr 80 z 1999r., poz. 912).
P 10. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r., w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych
(Dz. U. nr 47 z 2003r., poz. 401).
P 11. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca
2003 r., w sprawie ochrony przeciwpożarowej budynków, innych obiektów
Budowlanych i terenów (Dz. U. nr 121 z 2003 r., poz. 1138).
P 12. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r w sprawie
szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych
wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego.
( Dz. U. Nr 202 z 2004r, poz 2027 )
P 13. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r w sprawie
Informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i
ochrony zdrowia. ( Dz. U. Nr 120 z 2003r, poz 1126 )
17. NORMY ZWIĄZANE Z ZAKRESEM ROBÓT
N 1. PN-83/E-04160.73
Przewody elektryczne. Metody badań. Pomiary oporności izolacji
N 2. PN-88/E-08501
Urządzenia elektryczne. Tablice i znaki bezpieczeństwa
N 3. PN-90/E-06401.01
Elektroenergetyczne i sygnalizacyjne linie kablowe.
Osprzęt do kabli o napięciu znamionowym nie przekraczającym 30 kV. Postanowienia ogólne
N 4. PN-90/E-06401.02
Elektroenergetyczne i sygnalizacyjne linie kablowe.
Osprzęt do kabli o napięciu znamionowym nie przekraczającym 30 kV.
Połączenia i zakończenia żył
N 5. PN-92/E-05009.47
Instalacje elektryczne w obiektach budowlanych.
Ochrona zapewniająca bezpieczeństwo. Postanowienia ogólne.
29
30
Środki ochrony przed porażeniem prądem elektrycznym
N 6. PN-93/E-05009.53
Instalacje elektryczne w obiektach budowlanych.
Dobór i montaż wyposażenia elektrycznego.
Aparatura łączeniowa i sterownicza
N 7. PN-E-04700:1998
Urządzenia i układy elektryczne w obiektach elektroenergetycznych.
Wytyczne przeprowadzania pomontażowych badań odbiorczych
N 8. PN-E-04700:1998/Az1:2000
Urządzenia i układy elektryczne w obiektach elektroenergetycznych
Wytyczne przeprowadzania pomontażowych badań odbiorczych (Zmiana Az1)
N 10. PN-EN 50298:2004
Puste obudowy rozdzielnic i sterownic niskonapięciowych. Wymagania ogólne
N 11. PN-EN 60529:2003
Stopnie ochrony zapewnianej przez obudowy (Kod IP)
N 12. PN-EN 61293:2000
Znakowanie urządzeń elektrycznych danymi znamionowymi dotyczącymi zasilania elektrycznego Wymagania bezpieczeństwa
N 13. PN-EN 62262:2003U
Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy
urządzeń elektrycznych (Kod IK)
N 14. PN-HD 383 S2:2003U
Żyły przewodów i kabli - Zalecenia dotyczące budowy żył okrągłych
N 15. PN-HD 605 S1: 2002/A3:2003U
Kable elektroenergetyczne - Dodatkowe metody badań
N 16. PN-HD 623 S1:2003U
Wymagania dotyczące złączek, końcówek i głowic zewnętrznych przeznaczonych do kabli na napięcie
znamionowe 0,6/1,0 kV
N 17. PN-IEC 364-4-481:1994
Instalacje elektryczne w obiektach budowlanych.
Ochrona zapewniająca bezpieczeństwo.
Dobór środków ochrony w zależności od wpływów zewnętrznych.
Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych
N 18. PN-IEC 60050-151:2003
Międzynarodowy słownik terminologiczny elektryki
Część 151: Urządzenia elektryczne i magnetyczne
N 19. PN-IEC 60050-195:2001
Międzynarodowy słownik terminologiczny elektryki
Uziemienia i ochrona przeciwporażeniowa
N 20. PN-IEC 60364-1:2000
Instalacje elektryczne w obiektach budowlanych.
Zakres, przedmiot i wymagania podstawowe
N 21. PN-IEC 60364-4-443:1999
Instalacje elektryczne w obiektach budowlanych
Ochrona dla zapewnienia bezpieczeństwa.
Ochrona przed przepięciami.
Ochrona przed przepięciami atmosferycznymi lub łączeniowymi
N 22. PN-IEC 60364-4-47:2001
Instalacje elektryczne w obiektach budowlanych
Ochrona dla zapewnienia bezpieczeństwa.
Stosowanie środków ochrony dla zapewnienia bezpieczeństwa.
Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym
30
31
N 23. PN-IEC 60364-4-473:1999
Instalacje elektryczne w obiektach budowlanych
Ochrona dla zapewnienia bezpieczeństwa.
Stosowanie środków ochrony zapewniających bezpieczeństwo.
Środki ochrony przed prądem przetężeniowym
N 24. PN-IEC 60364-5-534:2003
Instalacje elektryczne w obiektach budowlanych
Dobór i montaż wyposażenia elektrycznego
Urządzenia do ochrony przed przepięciami
N 25. PN-IEC 60364-5-537:1999
Instalacje elektryczne w obiektach budowlanych.
Dobór i montaż wyposażenia elektrycznego.
Aparatura rozdzielcza i sterownicza.
Urządzenia do odłączania izolacyjnego i łączenia
Prenormy ( ogólne i szczegółowe wymagania w formie normy )
N 26. N SEP -E-001
Sieci elektroenergetyczne niskiego napięcia.
Ochrona przeciwporazeniowa
N 27. N SEP -E-004 ;
Elektroenergetyczne sygnalizacyjne linie kablowe. Projektowanie i budowa
N29. N SEP-E-003
Elektroenergetyczne linie napowietrzne, projektowanie i budowa – linie prądu przemiennego z
przewodami pełnoizolowanymi oraz przewodami niepełnoizolowanymi – uzupełnienie normy
jw;
31
