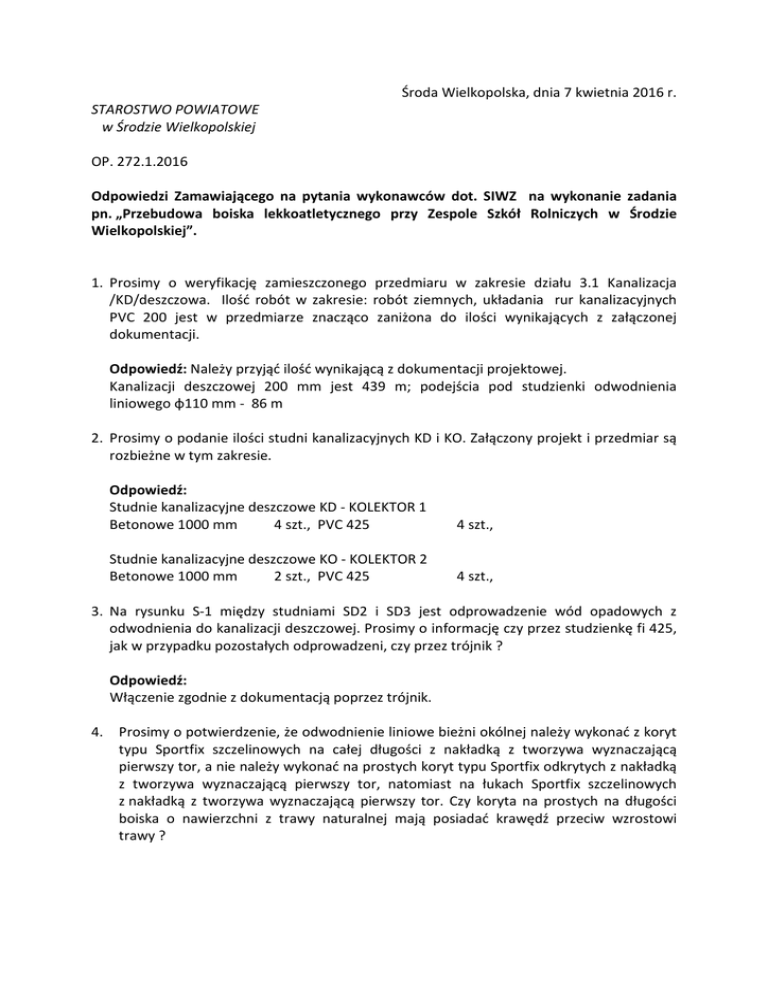

Środa Wielkopolska, dnia 7 kwietnia 2016 r.
STAROSTWO POWIATOWE
w Środzie Wielkopolskiej
OP. 272.1.2016
Odpowiedzi Zamawiającego na pytania wykonawców dot. SIWZ na wykonanie zadania
pn. „Przebudowa boiska lekkoatletycznego przy Zespole Szkół Rolniczych w Środzie
Wielkopolskiej”.
1. Prosimy o weryfikację zamieszczonego przedmiaru w zakresie działu 3.1 Kanalizacja
/KD/deszczowa. Ilość robót w zakresie: robót ziemnych, układania rur kanalizacyjnych
PVC 200 jest w przedmiarze znacząco zaniżona do ilości wynikających z załączonej
dokumentacji.
Odpowiedź: Należy przyjąć ilość wynikającą z dokumentacji projektowej.
Kanalizacji deszczowej 200 mm jest 439 m; podejścia pod studzienki odwodnienia
liniowego ɸ110 mm - 86 m
2. Prosimy o podanie ilości studni kanalizacyjnych KD i KO. Załączony projekt i przedmiar są
rozbieżne w tym zakresie.
Odpowiedź:
Studnie kanalizacyjne deszczowe KD - KOLEKTOR 1
Betonowe 1000 mm
4 szt., PVC 425
4 szt.,
Studnie kanalizacyjne deszczowe KO - KOLEKTOR 2
Betonowe 1000 mm
2 szt., PVC 425
4 szt.,
3. Na rysunku S-1 między studniami SD2 i SD3 jest odprowadzenie wód opadowych z
odwodnienia do kanalizacji deszczowej. Prosimy o informację czy przez studzienkę fi 425,
jak w przypadku pozostałych odprowadzeni, czy przez trójnik ?
Odpowiedź:
Włączenie zgodnie z dokumentacją poprzez trójnik.
4.
Prosimy o potwierdzenie, że odwodnienie liniowe bieżni okólnej należy wykonać z koryt
typu Sportfix szczelinowych na całej długości z nakładką z tworzywa wyznaczającą
pierwszy tor, a nie należy wykonać na prostych koryt typu Sportfix odkrytych z nakładką
z tworzywa wyznaczającą pierwszy tor, natomiast na łukach Sportfix szczelinowych
z nakładką z tworzywa wyznaczającą pierwszy tor. Czy koryta na prostych na długości
boiska o nawierzchni z trawy naturalnej mają posiadać krawędź przeciw wzrostowi
trawy ?
Odpowiedź:
Założono, wokół boiska odwodnienie Sportfix na zakolach jak i na prostych.
W projekcie nic nie ma na temat koryt z krawędziami przeciw wzrostowi trawy – nie
przewiduje się takich koryt.
5.
Prosimy o podanie długości i średnic rur przyłączeniowych do systemowych studzienek
odwodnienia liniowego. Na rysunku S-1 oznaczono końce ciągów jako rurę fi 200,
natomiast w opisie mowa jest o rurze litej fi 110 Prosimy o podanie rzędnych
pierwszych studzienek Fi 425 na ciągach SD i SO. Na załączonych w dokumentacji
przekrojach po trasie brak tych odcinków, jak również odcinków przyłączeniowych do
pozostałych studzienek odwodnienia liniowego.
Odpowiedź:
- rzędne studzienek początkowych (pierwszych) na ciągach SD i SO są takie same tj. dno
studzienki 87,58
- włączenia do studzienek odwodnienia liniowego realizować rurą średnicy dn 110
przy spadku 2 % całkowita długość włączeń 86 m
6. Prosimy o podanie średnic studni istniejących Si1 i Si2.
Odpowiedź:
Istniejące studnie betonowe ɸ 1000
7. Prosimy o podanie średnicy, materiału oraz długości fragmentu wodociągu
przewidzianego do demontażu. Czy należy zdemontować rury, czy wystarczy
unieczynnienie?
Odpowiedź:
Wodociąg wyłączony z użytkowania z uwagi na zagłębienie może pozostać w gruncie.
8. Prosimy o zamieszczenie przekroju po trasie fragmentu przełożonego wodociągu lub
podanie rzędnych węzłów wpięcia.
Odpowiedź:
Zagłębienie wodociągu ok 1,5 - 1,6 m w związku z powyższym zakłada się takie rzędne
w miejscu wpięcia.
9. Prosimy o zamieszczenie przekroju po trasie wodnej instalacji do podlewania boiska lub
podanie rzędnych charakterystycznych węzłów.
Odpowiedź:
Zgodnie z opisem sieć do nawodnień ułożona winna być na głębokości 1,5 m dlatego też
na takiej głębokości należy przyjąć włączenia dla poszczególnych hydrantów.
10. Prosimy o podanie właściwej długości przekładanego fragmentu wodociągu.
W przedmiarze, dział 4.2 i na rysunku S-1 są to różne ilości. Prosimy o podanie właściwej
średnicy rury. Na rysunku jest to PE63, w przedmiarze PE50.
Odpowiedź:
Jako wyznacznik należy przyjąć dokumentację projektową.
Istniejący wodociąg to dn 50 natomiast nowy zaprojektowany to dn 63 o długości 89 m
zgodnie z dokumentacją.
11. Prosimy o wskazanie miejsca pierwotnej zabudowy hydrantu do przeniesienia dn 80.
Odpowiedź:
Istniejący hydrant zlokalizowany jak na planie w ciągu istniejącego odcinka wodociągu
przeznaczonego do wyłączenia z eksploatacji.
12. Prosimy o potwierdzenie, że wszystkie włazy studni betonowych i PE winny być klasy
D400.
Odpowiedź:
Wszystkie włazy studni betonowych i PE winny być klasy D400 zgodnie z dokumentacją
częścią opisową i rysunkową.
13. Prosimy o podanie grubości podsypki i obsypki piaskowej rur. W opisie i przedmiarze są
to różne wartości.
Odpowiedź:
Jako wyznacznik należy przyjąć dokumentację projektową.
Zgodnie z opisem ww. dokumentacji należy skosztorysować podsypki i obsypki
- dla kanalizacji deszczowej 20 cm podsypki i 30 cm powyżej górnej krawędzi rury,
- dla wodociągu 10 cm podsypki i 30 powyżej górnej krawędzi rury.
14. Prosimy o zamieszczenie schematu podłączenia hydrantów ogrodowych fi 50.
Odpowiedź: schemat w załączeniu
Sekretarz Powiatu
/-/ mgr Maria Bochyńska
