Narvi Stony 18, 30

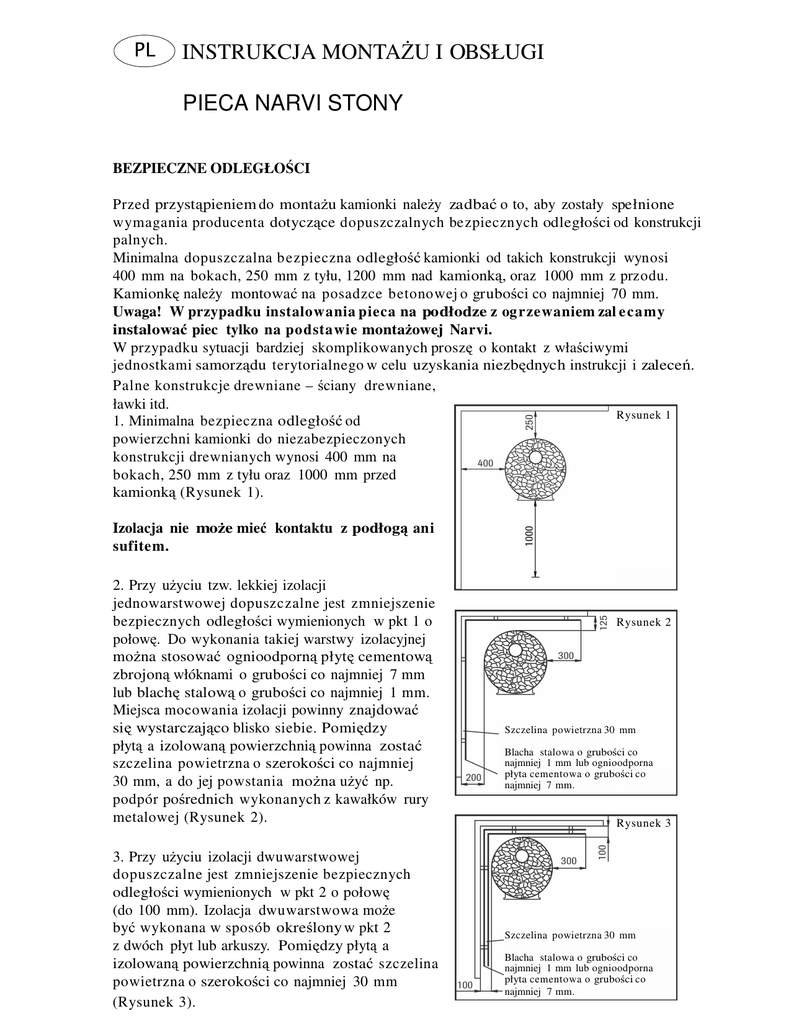

INSTRUKCJA MONTA U I OBSŁUGI
PIECA NARVI STONY
BEZPIECZNE ODLEGŁO CI
Przed przyst pieniem do monta u kamionki nale y zadba o to, aby zostały spełnione
wymagania producenta dotycz ce dopuszczalnych bezpiecznych odległo ci od konstrukcji
palnych.
Minimalna dopuszczalna bezpieczna odległo kamionki od takich konstrukcji wynosi
400 mm na bokach, 250 mm z tyłu, 1200 mm nad kamionk , oraz 1000 mm z przodu.
Kamionk nale y montowa na posadzce betonowej o grubo ci co najmniej 70 mm.
Uwaga! W przypadku instalowania pieca na podłodze z og rzewaniem zal e camy
instalowa piec tylko na podstawie monta owej Narvi.
W przypadku sytuacji bardziej skomplikowanych prosz o kontakt z wła ciwymi
jednostkami samorz du terytorialnego w celu uzyskania niezb dnych instrukcji i zalece .
Palne konstrukcje drewniane – ciany drewniane,
ławki itd.
Rysunek 1
1. Minimalna bezpieczna odległo od
powierzchni kamionki do niezabezpieczonych
konstrukcji drewnianych wynosi 400 mm na
bokach, 250 mm z tyłu oraz 1000 mm przed
kamionk (Rysunek 1).
Izolacja nie mo e mie
sufitem.
kontaktu z podłog ani
2. Przy u yciu tzw. lekkiej izolacji
jednowarstwowej dopuszczalne jest zmniejszenie
bezpiecznych odległo ci wymienionych w pkt 1 o
połow . Do wykonania takiej warstwy izolacyjnej
mo na stosowa ognioodporn płyt cementow
zbrojon włóknami o grubo ci co najmniej 7 mm
lub blach stalow o grubo ci co najmniej 1 mm.
Miejsca mocowania izolacji powinny znajdowa
si wystarczaj co blisko siebie. Pomi dzy
płyt a izolowan powierzchni powinna zosta
szczelina powietrzna o szeroko ci co najmniej
30 mm, a do jej powstania mo na u y np.
podpór po rednich wykonanych z kawałków rury
metalowej (Rysunek 2).
3. Przy u yciu izolacji dwuwarstwowej
dopuszczalne jest zmniejszenie bezpiecznych
odległo ci wymienionych w pkt 2 o połow
(do 100 mm). Izolacja dwuwarstwowa mo e
by wykonana w sposób okre lony w pkt 2
z dwóch płyt lub arkuszy. Pomi dzy płyt a
izolowan powierzchni powinna zosta szczelina
powietrzna o szeroko ci co najmniej 30 mm
(Rysunek 3).
Rysunek 2
Szczelina powietrzna 30 mm
Blacha stalowa o grubo ci co
najmniej 1 mm lub ognioodporna
płyta cementowa o grubo ci co
najmniej 7 mm.
Rysunek 3
Szczelina powietrzna 30 mm
Blacha stalowa o grubo ci co
najmniej 1 mm lub ognioodporna
płyta cementowa o grubo ci co
najmniej 7 mm.
4. W przypadku ciany z cegieł wystarczaj ca
jest szczelina powietrzna o szeroko ci 50 mm
pomi dzy powierzchni pionow kamionki a
cian (Rysunek 4).
Odległo do ciany drewnianej „ ”, z
uwzgl dnieniem grubo ci materiału izolacyjnego:
- bez izolacji – 400 mm
- z lekk izolacj jednowarstwow – 200 mm
- z lekk izolacj dwuwarstwow – 100 mm
Rysunek 4
5. Jako lekka izolacja jednowarstwowa słu y te
niezamkni ty po bokach mur ceglany o grubo ci
55 mm znajduj cy si w odległo ci co najmniej
30 mm od izolowanej powierzchni. Jako lekka
izolacja dwuwarstwowa słu y równie mur
ceglany o grubo ci 110 mm znajduj cy si
od zabezpieczonej powierzchni w tej samej
odległo ci (patrz Rysunek 5).
Rysunek 5
Izolacja sufitu:
Sufit nie wymaga izolacji w przypadku, gdy jego
odległo od górnej powierzchni kamionki wynosi
co najmniej 1200 mm. Je li odległo ta jest
mniejsza, ni 1200 mm, izolacja dobrana jest
zgodnie z pkt 1–3 i Rysunkiem 6.
Sufit bez izolacji
Lekka izolacja
jednowarstwowa
Izolacja podłogi przed kamionk :
Znajduj c si przed kamionk podłog z
materiału palnego nale y izolowa przy pomocy
kawałka blachy stalowej, której odległo
kraw dzi powinna wynosi co najmniej 100 mm
od lewego i prawego naro nika paleniska, a
odległo od powierzchni czołowej kamionki co
najmniej 400 mm (Rysunek 7).
Rysunek 6
MONTA KAMIONKI
Kamionk nale y montowa na posadzce
betonowej.
Kamionk z regulowanymi nó kami nale y
ustawi w pozycji pionowej.
Palenisko otoczone jest obudow komórkow
zamocowan na swoim miejscu (Rysunek 8).
Drzwi przednie nale y montowa zgodnie z
wymaganiami wła ciwej instrukcji specjalnej.
Przy układaniu kamieni, du e kamienie nale y
uło y jak najbli ej paleniska, za małe
kamienie w kierunku obudowy komórkowej.
Dla zapewnienia przyjemnej pary małe kamienie
nale y uło y te na górnej cz ci kamionki
(Rysunek 9).
Rysunek 7
Rysunek 8
Du e kamienie
nale y umie ci w
pobli u paleniska.
Małe
kamienie
nale y
umie ci
w pobli u
obudowy
zewn trznej
kamionki.
Rysunek 9
Do podł czenia kamionki do rury dymowej
przeznaczone s dwa otwory znajduj ce si na
kamionce i jej tylnej stronie. Niewykorzystany
otwór podł czenia do komina zamyka si za lepk ,
która wchodzi w skład dostarczanego zestawu. W
skład zestawu wchodzi równie rura ł cz ca 200
mm do podł czenia do komina od tyłu pieca.
Do podł czenia rury dymowej poprzez tylny
otwór nale y najpierw usun z tylnej strony
obudowy kamionki element w kształcie koła, np.
przez przepiłowanie pił do ci cia metalu cz ci
utrzymuj cych go na obudowie.
Odległo do dolnej
kraw dzi rury
dymowej za kamionk
Rysunek 10
W przypadku podł czenia do komina od góry pieca nale y zastosowa odpowiedni
rur do pieców lub rur firmy NARVI. Rury nie nale y wstawia zbyt gł boko w
komin, aby nie ogranicza ci gu komina. Otwór w kominie, w który wp uszczana jest
rura, nale y uszczelni , na przykład niepaln wełn mineraln . W skład zes t a wu
standardowego wchodz regulowane nó ki, słu ce do pionowego ustawienia pie c a.
Podczas monta u pieca upewni si , e piec stoi
pewnie na podstawie oraz e zachowane s
wszystkie odst py bezpiecze stwa,
podane w instrukcji instalowania.
INSTALOWANIE PIECA Z DŁUGIM
PALENISKIEM
ciana parni za piecem danego modelu musi
by wykonana z niepalnego materiału, na
przykład z cegły.
Wymiar A dobiera si zgodnie z zaleceniami
wyboru odst pów bezpiecze stwa od
konstrukcji drewnianych
- Bez zastosowania izolacji konstrukcji
drewnianych – 400 mm
- Z zastosowaniem lekkiej
pojedynczej izolacji – 200 mm
- Z zastosowaniem podwójnej izolacji – 120 mm
Rysunek 11
Wymiary zewn trzne ramki ozdobnej:
Rysunek 12
Wymiary otworu długiego paleniska:
Szczelin mi dzy ciankami otworu w cianie
ceglanej i ciankami paleniska długiego
zalecamy uszczelni wełn mineraln w celu
umo liwienia rozszerzania si paleniska
podczas jego nagrzewania si .
Rysunek 13
Przed zamontowaniem pieca nale y upewni si , e spełnione s wy m a ga nia pro d ucenta
dotycz ce minimalnych odst pów bezpiecze stwa od konstrukcji palnych pod anych powy ej.
Piec z długim paleniskiem podł cza si do komina od góry. Nale y zastosowa odpowiedni
rur do pieców lub rur firmy NARVI.
Podłoga przed drzwiczkami paleniska wykonana z materiału pa lnego musi by odi zolowana
blach metalow , której kraw dzie z lewej i prawej strony musz wychodzi na odległo min .
100 mm poza kraw dzie p aleniska i 400 mm do przodu od drzwiczek.
PRZEWÓD DYMOWY
- W komplet kamionki wchodzi te tuleja po rednia 122/115 mm.
- Przewód dymowy i jego obudowa siatkowa stanowi wyposa enie do datkowe,
które dostarczane jest na specjalne za mówienie.
NAGRZEWANIE KAMIONKI
Przed eksploatacj kamionki i układaniem do niej ka mieni, kamionk nale y nagrzewa , aby
usun me mbrany ochronne. Do nagrzewania wy starczy spali jedno lub dwa pal e niska
załadowane drewnem. Podczas nagrzewania nale y po mieszczenie starannie przewietrzy ,
aby znikn ły wszystkie gazy powstałe w wyniku spalania me mbran ochronnych. Kamionk
mo na nagrzewa równie na wolnym powietrzu.
KAMIENIE DO KAMIONKI
Zalecamy stosowa kamienie do kamionki NARVI z oliwin-diabazu. W celu zapewnienia
cyrkulacji powietrza nie nale y układa ka mieni za ciasno. Ka mienie NARVI s upr z e dnio
oczyszczone, dlatego nadaj si do natychmiastowego uło enia. Dla tworzenia pary zal ecamy
u ywa wył cznie czyst wod . Tworzenie pary przy po mocy wody morskiej zna cznie skr aca
ywotno kamionki.
DREWNO OPAŁOWE
Do ogrzewania kamionki mo na wykorzystywa polana drewna iglastego, jak równie
li ciastego. Zalecane jest zaopatrzenie si w drewno opałowe po okresie wzr ostu drzew.
Drewno nale y suszy latem na wolnym powietrzu, a po t e m gromadzi w szo pie prz e d
rozpocz ciem si deszczó w jesiennych. Zalecamy mie za pas dr e w na na 1-2 lata, bo jest to
czas wystarczaj cy do wysuszenia polan oraz obni enia ich wilgotno ci poni ej 20% .
OGRZEWANIE
Przed ogrzewanie m kamionki nale y oczyszcza ruszt oraz opró ni szuflad na popiół.
Ogrzewanie kamionki rozpoczyna si od palenia niewielkiej ilo ci polan rozpalonych z góry.
Gdy polana te dokładnie zapal si , zaleca si do danie je s zcze jakiej ilo ci dre wna, aby
palenisko zostało napełnione polanami do 2/3 wysoko ci. Dost p po wietrza w ilo ci
potrzebnej do wydajnego spalania drewna regulowany jest za pomoc zaw oru pow i etrza
umieszczonego w dolnej cz ci drzwi paleniska. Nale y unika na d miernego ogr ze wania
kamionki tak, by kanały pod kamieniami nie pozostawały płon co-czerwone prz e z dłu szy
czas. Takie ogrzewanie zu ywa palenisko i skraca jego ywotno . Po wyp arzeniu si zal e c a
si utrzymywanie w kamionce ognia jeszcze przez jaki cz a s, aby sa una zd yła wys chn .
KONSERWACJA KAMIONKI
Przynajmniej raz w roku kamionk nale y czy ci poprzez otwory do usuw ania popiołu, gdy
zapewnia to dobry ci g w ka mionce. Jednocze nie wraz z oc zyszczaniem kamionki zalecamy
równie sprawdzi kamienie oraz wymieni uszkodzone lub zniszczone kam i enie na now e .
