Odpowiedzi VII

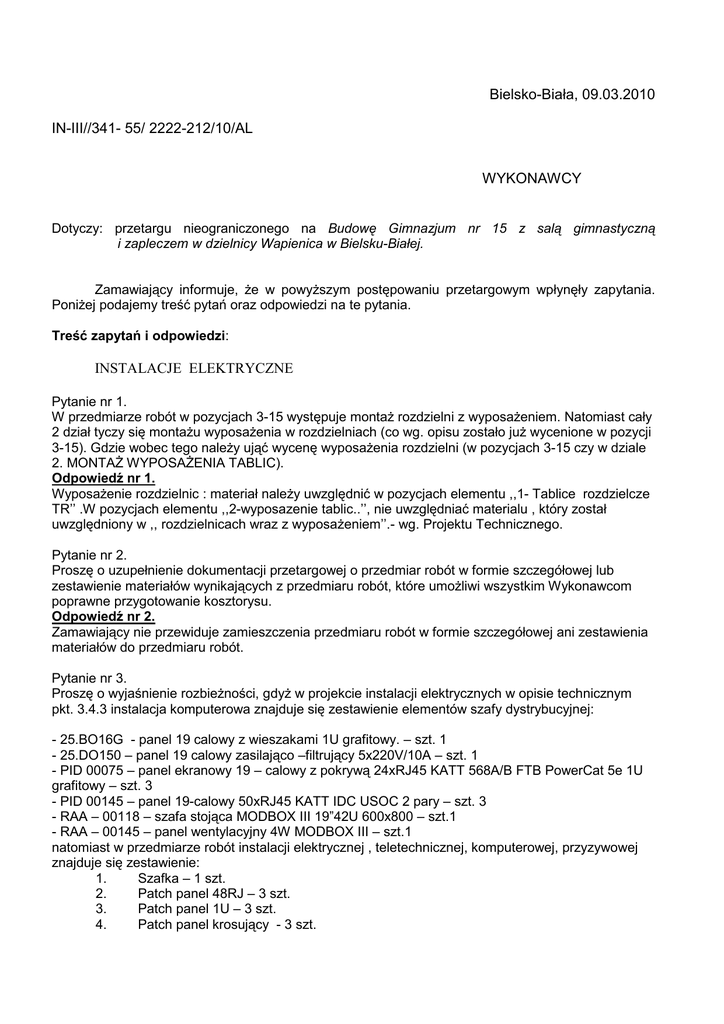

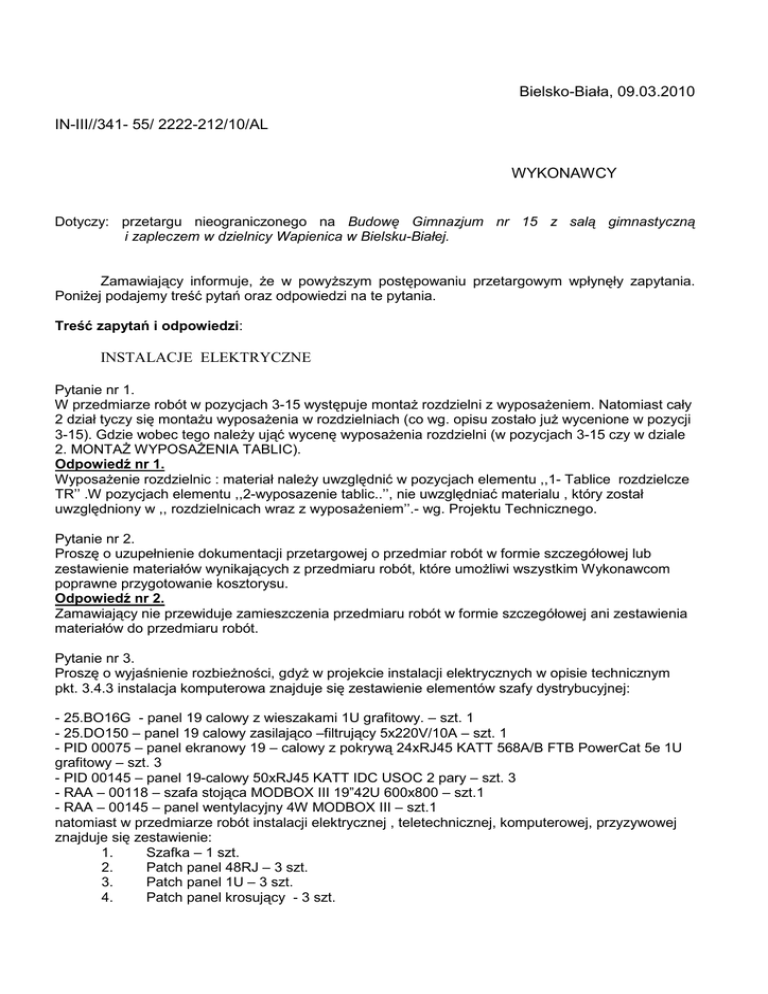

Bielsko-Biała, 09.03.2010
IN-III//341- 55/ 2222-212/10/AL
WYKONAWCY
Dotyczy: przetargu nieograniczonego na Budowę Gimnazjum nr 15 z salą gimnastyczną
i zapleczem w dzielnicy Wapienica w Bielsku-Białej.
Zamawiający informuje, Ŝe w powyŜszym postępowaniu przetargowym wpłynęły zapytania.
PoniŜej podajemy treść pytań oraz odpowiedzi na te pytania.
Treść zapytań i odpowiedzi:
INSTALACJE ELEKTRYCZNE
Pytanie nr 1.
W przedmiarze robót w pozycjach 3-15 występuje montaŜ rozdzielni z wyposaŜeniem. Natomiast cały
2 dział tyczy się montaŜu wyposaŜenia w rozdzielniach (co wg. opisu zostało juŜ wycenione w pozycji
3-15). Gdzie wobec tego naleŜy ująć wycenę wyposaŜenia rozdzielni (w pozycjach 3-15 czy w dziale
2. MONTAś WYPOSAśENIA TABLIC).
Odpowiedź nr 1.
WyposaŜenie rozdzielnic : materiał naleŜy uwzględnić w pozycjach elementu ,,1- Tablice rozdzielcze
TR’’ .W pozycjach elementu ,,2-wyposazenie tablic..’’, nie uwzględniać materialu , który został
uwzględniony w ,, rozdzielnicach wraz z wyposaŜeniem’’.- wg. Projektu Technicznego.
Pytanie nr 2.
Proszę o uzupełnienie dokumentacji przetargowej o przedmiar robót w formie szczegółowej lub
zestawienie materiałów wynikających z przedmiaru robót, które umoŜliwi wszystkim Wykonawcom
poprawne przygotowanie kosztorysu.
Odpowiedź nr 2.
Zamawiający nie przewiduje zamieszczenia przedmiaru robót w formie szczegółowej ani zestawienia
materiałów do przedmiaru robót.
Pytanie nr 3.
Proszę o wyjaśnienie rozbieŜności, gdyŜ w projekcie instalacji elektrycznych w opisie technicznym
pkt. 3.4.3 instalacja komputerowa znajduje się zestawienie elementów szafy dystrybucyjnej:
- 25.BO16G - panel 19 calowy z wieszakami 1U grafitowy. – szt. 1
- 25.DO150 – panel 19 calowy zasilająco –filtrujący 5x220V/10A – szt. 1
- PID 00075 – panel ekranowy 19 – calowy z pokrywą 24xRJ45 KATT 568A/B FTB PowerCat 5e 1U
grafitowy – szt. 3
- PID 00145 – panel 19-calowy 50xRJ45 KATT IDC USOC 2 pary – szt. 3
- RAA – 00118 – szafa stojąca MODBOX III 19”42U 600x800 – szt.1
- RAA – 00145 – panel wentylacyjny 4W MODBOX III – szt.1
natomiast w przedmiarze robót instalacji elektrycznej , teletechnicznej, komputerowej, przyzywowej
znajduje się zestawienie:
1.
Szafka – 1 szt.
2.
Patch panel 48RJ – 3 szt.
3.
Patch panel 1U – 3 szt.
4.
Patch panel krosujący - 3 szt.
5.
HUB 16 PORT - 5 szt.
Proszę jednoznacznie określić, które ilości są poprawne i zgodnie z nimi zaktualizować przedmiar
robót.
Odpowiedź nr 3.
W poz nr ,,118’’-zmiana katalogu na – KNNR5/405/2 – ilość – 2 szt – dotyczy szafki
teleinformatycznej - uwzględnić urzadzenie wg.P.T.- RAA-00118 oraz RAA-00145
W poz nr ,,119’’- ilość – 3 szt – uwzględnić urzadzenie wg.P.T.- PID-00075
W poz nr ,,120’’- ilość – 3 szt – uwzględnić urzadzenie wg.P.T.- PID-00145
W poz nr ,,121’’- ilość – 2 szt – uwzględnić urzadzenie wg.P.T.- 25.B016.G oraz 25.D0150.
Pytanie nr 4
W przedmiarze robót instalacji elektrycznej, teletechnicznej, komputerowej, przyzywowej w pozycji
znajduje się UNIFON w ilości 2 szt. Według schematu ideowego instalacji przyzywowej oraz planu
instalacji zasilania i przyzywowej UNIFON występuje w ilości 1 szt. Proszę jednoznacznie określić,
która ilość jest poprawna oraz zgodnie z nią zaktualizować przedmiar.
Odpowiedź nr 4.
NaleŜy przyjąć 1 kpl. (centrala + domofon)
Pytanie nr 5.
W przedmiarze robót w instalacji audio-wideo w pozycji 17 znajduje się panel sterujący lsys i/o 10
w ilości 1szt. Natomiast w projekcie instalacji audio-video oraz specyfikacji w/w pozycja, czyli panel
sterujący BriteTouch LC-1000 jest wyzerowana.
Odpowiedź nr 5
NaleŜy przyjąć alternatywny przewodowy panel LC1000.
Pytanie nr 6.
Dotyczy instalacji audio-video. Proszę o potwierdzenie, Ŝe w związku z faktem iŜ projektor
multimedialny 3500ANSI lumen HITACHI CP –X505 nie jest juŜ od około 2 lat w sprzedaŜy, moŜna
wycenić równowaŜny zamiennik Cp-X450.
Odpowiedź nr 6.
Zamiennikiem moŜe być kaŜdy projektor instalacyjny – min 3500ANSI i kontrast ok. 1:1000
Pytanie nr 7.
Dotyczy instalacji audio-video. Proszę o potwierdzenie, Ŝe w związku z faktem iŜ bezprzewodowy
panel sterujący lsys i/O 10” Wireless Wi-Fi Tablet Touch Panel TPMC- 10 nie jest juŜ od około 2 lat
w sprzedaŜy, moŜna wycenić równowaŜny zamiennik TPS – 4000.
Odpowiedź nr 7.
MoŜna wycenić zamiennik TPS – 4000 lub TMPC8X – TPS6X.
Pytanie nr 8.
Instalacje elektryczne – poz. 118 dotyczy demontaŜu szafy telefonicznej. Jak wynika z opisu pkt.3.4.3
projektowaną szafę dystrybucyjną naleŜy zamontować w pokoju nauczycielskim. W przedmiarze nie
ujęto montaŜu szafy dystrybucyjnej. Prosimy o podanie w jakiej pozycji naleŜy ująć szafę.
Odpowiedź nr 8.
W poz. nr 118 – zmiana katalogu na – KNNR 5/405/2 – ilości 2szt. – dotyczy szafki teleinformatycznej
– uwzględnić urządzenie wg. P.T. – RAA-00118 oraz RAA – 00145.
Zgodnie z projektem technicznym szafę i panel naleŜy ująć.
Pytanie nr 9.
Instalacje elektryczne - w opisie pkt. 3.4 widnieje zapis: „ Linia kablowa nN i stacja transformatorowa
objęta jest odrębnym opracowaniem”. Czy linia kablowa i stacja transformatorowa objęte są tym
samym przetargiem? JeŜeli tak to prosimy o uzupełnienie dokumentacji o projekt i przedmiar robót.
Odpowiedź nr 9.
Linia kablowa i stacja transformatorowa nie są przedmiotem niniejszego przetargu.
Pytanie nr 10.
Brak w kosztorysie pozycji na wykonanie uziomu otokowego, który zgodnie z dokumentacją ma być
wykonany. Proszę o przeanalizowanie przedmiaru i oddanie pozycji.
Odpowiedź nr 10.
dopisac pozycje do elementu ,,INSTALACJA ODGROMOWA’’:
Nr poz ,,142’’- KNNR5 /605/6- ilość – 360mb
Nr poz ,,143’’- KNP 1813/1348/1- ilość – 1kpl
Nr poz ,,144’’- KNP 1813/1348/2- ilość – 3- 100mb.
Pytanie nr 11.
Brak części wyposaŜenia tablic elektrycznych w elemencie. MontaŜ wyposaŜenia tablic. Czy
brakujące wyposaŜenia ma być ujęte w elemencie powyŜszym w tablicach rozdzielczych z
wyposaŜeniem.? PoniŜej brakujące aparaty:
a.
Brak wyłącznika DPX 250A w tablicy WG.
b.
Brak rozłącznika bezpiecznikowego 160A w TG,
c.
Brak zegara sterującego ZS w TG
d.
Brak wyłączników DPX-E 125 25A w TR3/2, TR3/4, TR3/5 (4szt.)
Odpowiedź nr 11.
Brakujące wyposaŜenia naleŜy przyjąć w tablicach rozdzielczych z wyposaŜeniem.
Pytanie nr 12.
Zgodnie z rysunkiem E14 powinien być przycisk ppoŜ. umoŜliwiający wyłączenie zasilania budynku.
Brak tego przycisku w kosztorysie oraz na rysunkach z planami instalacji. Proszę o przeanalizowanie
problemu i dołoŜenie ewentualnie pozycji w kosztorysie.
Odpowiedź nr 12.
Przycisk p.poŜ. oznaczono jako „wyłącznik główny WG” umieszczony jest w pomieszczeniu nr 0.001
Wiatrołap na rys. nr E07. Przycisk ,,P.POś’’ z okablowaniem - uwzględnić w wycenie tablicy ,,WG’’.
Pytanie nr 13.
Pozycja 42 kosztorysu KNZ 10/101/1 kalkulacja indywidualna – montaŜ, podłączenie, i uruchomienie
systemu alarmu – czy pozycja ta ma być liczona jako kalkulacja własna czy teŜ z katalogu KNZ.
JeŜeli z katalogu KNZ to bardzo proszę o podanie nakładów w tej pozycji.
Odpowiedź nr 13.
Poz. nr 42 ująć jako kalkulację indywidualne. Podstawę wyceny podano orientacyjnie.
Pytanie nr 14.
Pozycja 134 KNZ 1/101/1(1) Sprawdzenie i pomiary instalacji komputerowej – bardzo proszę
o podanie nakładów wewnętrznej tej pozycji. Czy moŜna ewentualnie zastąpić katalog KNZ innym
katalogiem lub kalkulacja indywidualną?
Odpowiedź nr 14.
Poz. 134 ująć jako kalkulację indywidualne.
Pytanie nr 15.
W ciągu komunikacji nie jest zapewniony 1lx zgodnie z normą . Proszę o przesłanie obliczenia
oświetlenia podstawowego i awaryjnego w celu prawidłowego doboru ilości i mocy opraw.
Odpowiedź nr 15.
Wykonane obliczenia natęŜenie oświetlenia dla opraw oświetleniowych f-my Plexifrom zapewniają
wymagane natęŜenie oświetlenia.
Pytanie nr 16.
Zgodnie z rozporządzeniem Ministra Infrastruktury z 12 marca 2009r moŜna stosować jednogodzinne
moduły awaryjne. W związku z tym czy istnieje moŜliwość zmiany modułów 3 -godzinnych na 1- godz.
co wiąŜe się z mniejszą ich ilością w oprawach oświetlenia podstawowego dla zapewnienia natęŜeń
opisanych w Polskiej Normie Oświetlenia Awaryjnego.
Odpowiedź nr 16.
NaleŜy stosować moduły 3-godzinne.
Pytanie nr 17
W przedmiarach występują tablice TR1-TR8 z wyposaŜeniem oraz zestawienie materiałów na tablice
T1-T8.
W opisie technicznym nie ma wzmianki na temat tablic T1-T8. Nie ma równieŜ schematów ideowych
tablic.
JeŜeli montaŜ tablic T-1-T8 odnosi się do tablicy TR1-TR8 to występują róŜnice w ilościach
materiałów.
Poz. 19 Ochronnik Dehn przedmiar 42 szt. schemat 40 szt.
Poz. 22 wyłącznik S 301-10A przedmiar 52 szt. schemat 49szt.
Poz. 27 wyłącznik przeciwporaŜeniowy P 304 40 0,03 przedmiar 4 szt. schemat 7 szt.
Poz.28-II 25 0,03 przedmiar 36 szt., schemat 25 szt.
Poz. 33 wyłącznik 3 biegunowy Tytan przedmiar 36 szt. schemat 1szt.
Zatem czym naleŜy się kierować w wycenie? Czy tablice T1-T8 stanowią odrębną wycenę? JeŜeli
tak to prosimy o dołączenie schematów ideowych.
Odpowiedź nr 17.
Zgodnie z projektem występują tylko tablice TR1 – TR8. Ilość materiałów zastosowanych
w tablicach naleŜy skorygować zgodnie z projektem.
Pytanie nr 18.
Czy jest konieczne zastosowanie systemu cyfrowego, czy moŜna zamienić na system analogowy?
Odpowiedź nr 18
MoŜna zastosować system analogowy.
Pytanie nr 19.
W przedmiarze poz. 6.1.9 są dwie klapy dymowe. Proszę o podanie wymiarów, rodzaju, jakie
siłowniki i czujki zastosować oraz podać przykładowe producenta 9brak rysunków i opisu).
Odpowiedź nr 19.
Istotnym parametrem charakteryzujacym klapy oddymiajaca jest powierzchnia czynna oddymiania
min. 1.59 m2, pozostałe parametry oraz obsługa I uŜytkowanie powinny być zgodne z przepisami
ppoŜ.
Pytanie nr 20.
Prosimy o uzupełnienie zamieszczonych materiałów przetargowych na stronie internetowej
o niezbędne do wyceny schematy tablic – rozdzielnic elektrycznych.
Odpowiedź nr 20.
Schematy i szkice tablic - rozdzielnic elektrycznych załączone były do projektu rysunki
nr E-14 - E-38.
Pytanie nr 21.
W przedmiarze instalacje elektryczne poz.118 demontaŜ szafki teleinformatycznej a powinno być
montaŜ. Proszę o sprawdzenie przedmiaru.
Odpowiedź nr 21
W poz nr ,,118’’-zmiana katalogu na –KNNR5/405/2 – ilość – 2 szt – dotyczy szafki teleinformatycznej
- uwzględnić urzadzenie wg.P.T.- RAA-00118 oraz RAA-00145
W poz nr ,,119’’- ilość – 3 szt – uwzględnić urzadzenie wg.P.T.- PID-00075
W poz nr ,,120’’- ilość – 3 szt – uwzględnić urzadzenie wg.P.T.- PID-00145
W poz nr ,,121’’- ilość – 2 szt – uwzględnić urzadzenie wg.P.T.- 25.B016.G oraz 25.D0150
Pytanie nr 22.
W przedmiarze instalacje elektryczne poz.127 podano ilość skrętki UTP kat. 5e wynoszącą 1820m.
Dla łącznej ilości RJ 45 szt. 172 ilość ta jest stanowczo za mala. Przyjmując średnią długość drogi
ok.60m dla jednego RJ45 ilość łączna powinna być w granicach 8500m. Proszę o odpowiedź.
Odpowiedź nr 22.
Dla ilości 71 gniazd 2xRJ-45 naleŜy przyjąć długość przewodów UTP kat. 5e = 4260m.
Pytanie nr 23.
Kto dostarcza urządzenia HUB 16 portowe. W opisie i na rysunkach nie ma na ten temat informacji.
Występują one w przedmiarze instalacji elektrycznych poz.122. Proszę o odpowiedź.
Odpowiedź nr 23.
W poz nr ,,118’’-zmiana katalogu na –KNNR5/405/2 – ilość – 2 szt – dotyczy szafki teleinformatycznej
- uwzględnić urzadzenie wg.P.T.- RAA-00118 oraz RAA-00145
W poz nr ,,119’’- ilość – 3 szt – uwzględnić urzadzenie wg.P.T.- PID-00075
W poz nr ,,120’’- ilość – 3 szt – uwzględnić urzadzenie wg.P.T.- PID-00145
W poz nr ,,121’’- ilość – 2 szt – uwzględnić urzadzenie wg.P.T.- 25.B016.G oraz 25.D0150.
Pytanie nr 24.
Kto wykonuje wykop oraz montuje i dostarcza bednarkę uziemienia otokowego budynku.
W przedmiarze instalacji elektrycznych taka pozycja nie występuje. Proszę o odpowiedź.
Odpowiedź nr 24.
Wykop, montaŜ i dostawa bednarki uziemienia otokowego pozostaje w gestii wykonawcy instalacji
odgromowej. Obmiar wg poszerzonego zakresu ujętego w poniŜszych pozycjach przedmiarowych.
NaleŜy dopisać pozycje do elementu ,,INSTALACJA ODGROMOWA’’:
Nr poz ,,142’’- KNNR5 /605/6- ilość – 360mb
Nr poz ,,143’’- KNP 1813/1348/1- ilość – 1kpl
Nr poz ,,144’’- KNP 1813/1348/2- ilość – 3- 100mb.
Pytanie nr 25.
W przedmiarze instalacji elektrycznych oraz w dokumentacji brak kabli krosowych łączących
poszczególne panele oraz komputery z gniazdkami RJ. Gdzie naleŜy je ująć?
Odpowiedź nr 25.
Kable krosowe naleŜy w wycenie szafki teleinformatycznej
Pytanie nr 26
Dotyczy specyfikacji systemu Audio-Video, pkt. 2.1.1 w pozycji 3 jest napisane „Winda dla projektora
elektrycznie wysuwana do 350 cm SPAV 30/1560. Uzyskaliśmy informacje , Ŝe opis przedmiotu jest
niezgodny z symbolem, poniewaŜ jeśli winda ta ma być wysuwana na 350cm jak to jest napisane
w opisie to jej symbol byłby wówczas SPAV 30/3500. Jeśli jednak to symbol SPAV 30/1560 jest
właściwy to winda będzie wysuwała się 156cm.
Czy zatem właściwy jest opis i winda ma się wysuwać na 350cm długości czy symbol i wtedy będzie
miała ona 156cm długości?
Odpowiedź nr 26.
Potrzebny wysuw urządzenia ok.150cm – chodziło o SPAV30/1560
Pytanie nr 27.
Dotyczy specyfikacji systemu Audio-Video, pkt. 2.1.1. W pozycji 6 jest napisane: Bezprzewod. Panel
sterujący Isys i/O 10” Wireless Wi-Fi Tablet Touch Panel TPMC-10”. Uzyskaliśmy informacje, Ŝe
model ten nie jest juŜ produkowany i, Ŝe jego następca jest TPMC-8X.
Czy zamawiający wyraŜa zatem zgodę na zastosowanie tego modelu.
Odpowiedź nr 27.
OPINIA PROJEKTANTA – moŜliwa jest zamiana na następcę tego modelu.
WENTYLACJA
Pytanie nr 28
W materiałach przetargowych załączonych do SIWZ jest opis techniczny dotyczący wentylacji auli:
na str. 2,3 i 4 opisana jest centrala VTS Polska typ VS-40-R-PH w wykonaniu higienicznym z
odzyskiem ciepła (wymiennik krzyŜowy) z blokami tłumienia typu SLCR i sterowaniem typ AR-1R,
natomiast w zestawieniu materiałów (zespół W1) i przedmiarze robót jest centrala nawiewowowywiewna V8-55-R-PHC 5000m3 /300Pa/ z szafką sterowniczą AP41-R. prosimy o jednoznaczne
określenie typu centrali i jej parametrów jak równieŜ typu automatyki(elementów z których winna się
składać)
Odpowiedź nr 28
W materiałach przetargowych wystąpił błąd, w opisie technicznym oraz w części rysunkowej
pomyłkowo wpisano centralę VTS Polska typ VS-40-R-PH i sterowaniem typu -AR-1R zamiast
centrali VTS Polska typ VS-55-R-PHC z agregatem chłodniczym RHPZB B56 + automatyka
sterownicza + obudowa +Ig/szafka sterownicza.
Pytanie nr 29
Czy przewody wentylacyjne przechodzące przez stropy i ściany naleŜy zabezpieczyć
przeciwpoŜarowo? Jeśli tak, to prosimy podanie technologii wykonania poszczególnych zabezpieczeń
oraz uzupełnienie przedmiarów robót.
Odpowiedź nr 29
Przewodów wentylacyjnych nie trzeba zabezpieczać przeciwpoŜarowo, poniewaŜ nie przechodzą
przez ściany i stropy.
Pytanie nr 30
Czy wykonawca instalacji wentylacji mechanicznej w swej branŜy powinien ująć okablowanie i
zasilanie elektryczne centrali wentylacyjnej?
Odpowiedź nr 30
Wykonawca instalacji wentylacji mechanicznej w swojej branŜy powinien ująć okablowanie i zasilanie
elektryczne centrali.
INSTALACJE SANITARNE
Pytanie nr 31
Z PT inst. wod-kan wynika, Ŝe w pomieszczeniu kotłowni umieszczono węzeł wodomierzowy
z wodomierzem sprzęŜonym MW/JS 50/2,5A (PoWoGaz), a w przedmiarze zaliczono skrzydełkowy
D25mm. Prosimy o korektę przedmiaru
Odpowiedź nr 31
NaleŜy przyjąć wodomierz skrzydełkowy D25mm.
Pytanie nr 32
W przedmiarze poz.4 jest rozdzielacze D200-m 2.0 natomiast w PT poz.4 zestawienia urządzeń jest
rozdzielacz D200L=2000mm-2szt. Prosimy o korektę przedmiaru
Odpowiedź nr 32
W przedmiarze robót kotłowni gazowej naleŜy uwzględnić 2szt rozdzielaczy dł 2,0m - zgodnie
z projektem technicznym.
Pytanie nr 33
W poz. 37 przedmiaru czerpnia-2 szt., w PT poz. 31 czerpnia- 1szt. Prosimy o korektę przedmiaru
Odpowiedź nr 33
W przedmiarze robót kotłowni gazowej naleŜy uwzględnić 1 czerpnię ścienną - zgodnie z projektem
technicznym.
Pytanie nr 34
W poz. 36 przedmiaru błędna podstawa wyceny montaŜu kanałów spalinowych stalowych. KNR
202/122/2 jest dla kominów murowanych (m3). Proszę korektę podstawy wyceny. W tej samej pozycji
zaliczono jedynie kanał spalinowy D250 H=10,6, pominięto czopuch-poz30 PT zestawienia
materiałów. Prosimy o korektę przedmiaru.
Odpowiedź nr 34
NaleŜy wycenić zgodnie z przedmiarem robót uwzględniając czopuch. W przedmiarze podano kanał
spalinowy zgodnie z projektem technicznym.
Pytanie nr 35
Prosimy o wyjaśnienie czy nakłady podane w poz. 64 przedmiaru dotyczą montaŜu regulatora ICMtermostatu przylgowego B7 wg zestawienia automatyki?
Odpowiedź nr 35
W przedmiarze robót kotłowni gazowej w pozycji 64 nakłady dotyczą montaŜu regulatora ICM
termostatu przylgowego zgodnie z projektem technicznym.
Pytanie nr 36
Prosimy o podanie nakładów dla następujących pozycji przedmiarów
Poz. 64-KNR AL. -01 0702-08
Poz. 66-KNR AL. -01 0404-09
Poz. 67-KNR AL. -01 0208-02
Poz. 69- KNR AL. -01 0108-01
Odpowiedź nr 36
Do wyceny nakłady naleŜy przyjąć zgodnie z przedmiarem robót i projektem technicznym.
Pytanie nr 37
W poz. 32 przedmiaru jest 7 szt. Pisuarów, a w PT- 8szt. W poz. 33 przedmiarów jest 13 szt.
Wpustów D100, a w PT-14szt. Prosimy o korektę przedmiaru
Odpowiedź nr 37
W pozycji nr 32 Przedmiaru robót Instalacji wod-kan. naleŜy przyjąć do wyceny 8 szt. pisuarów.
W pozycji nr 33 Przedmiaru robót Instalacji wod-kan. naleŜy przyjąć do wyceny 14 szt. wpustów.
PowyŜsze odpowiedzi stanowią integralną część Specyfikacji istotnych warunków zamówienia.
Z up. PREZYDENTA MIASTA
mgr inŜ. Jan Pacia
NACZELNIK WYDZIAŁU
