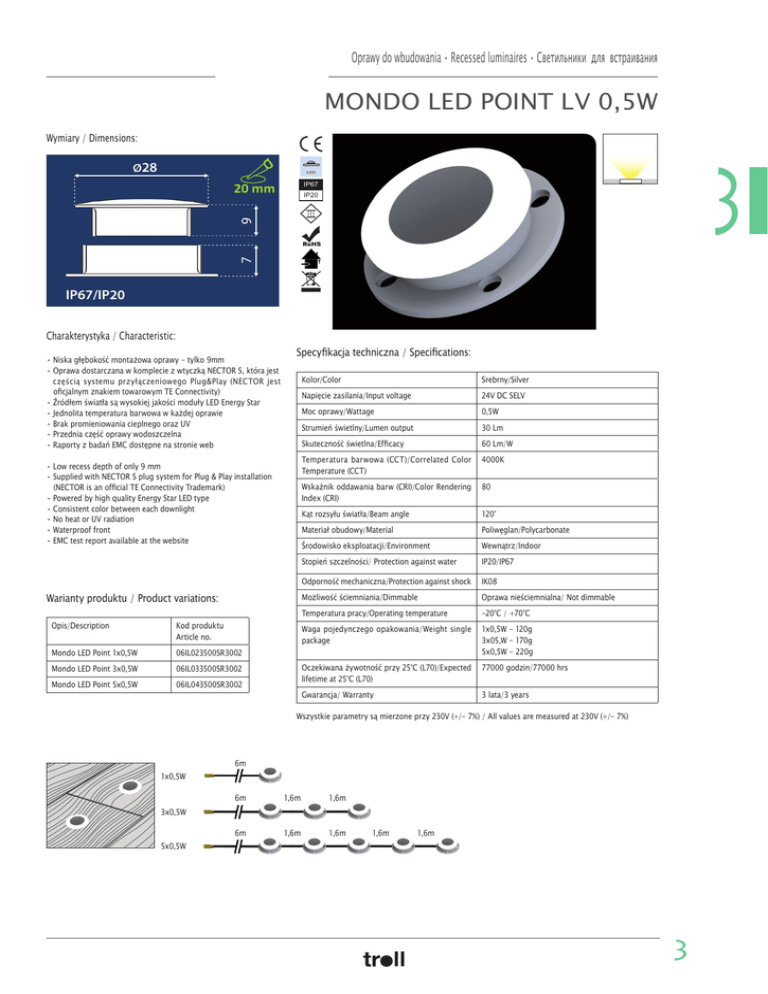

MONDO LED POINT LV 0,5W

Oprawy do wbudowania • Recessed luminaires • Светильники для встраивания
MONDO LED POINT LV 0,5W
Wymiary / Dimensions:
3
ø28
IP67
20 mm
7
9
IP20
IP67/IP20
Charakterystyka / Characteristic:
• Niska głębokość montażowa oprawy - tylko 9mm
• Oprawa dostarczana w komplecie z wtyczką NECTOR S, która jest częścią systemu przyłączeniowego Plug&Play (NECTOR jest
oficjalnym znakiem towarowym TE Connectivity)
• Źródłem światła są wysokiej jakości moduły LED Energy Star
• Jednolita temperatura barwowa w każdej oprawie
• Brak promieniowania cieplnego oraz UV
• Przednia część oprawy wodoszczelna
• Raporty z badań EMC dostępne na stronie web
Specyfikacja techniczna / Specifications:
• Low recess depth of only 9 mm
• Supplied with NECTOR S plug system for Plug & Play installation (NECTOR is an official TE Connectivity Trademark)
• Powered by high quality Energy Star LED type
• Consistent color between each downlight
• No heat or UV radiation
• Waterproof front
• EMC test report available at the website
Warianty produktu / Product variations:
Opis/Description
Kod produktu
Article no.
Mondo LED Point 1x0,5W
06IL023500SR3002
Mondo LED Point 3x0,5W
06IL033500SR3002
Mondo LED Point 5x0,5W
06IL043500SR3002
Kolor/Color
Srebrny/Silver
Napięcie zasilania/Input voltage
24V DC SELV
Moc oprawy/Wattage
0,5W
Strumień świetlny/Lumen output
30 Lm
Skuteczność świetlna/Efficacy
60 Lm/W
Temperatura barwowa (CCT)/Correlated Color
Temperature (CCT)
4000K
Wskaźnik oddawania barw (CRI)/Color Rendering
Index (CRI)
80
Kąt rozsyłu światła/Beam angle
120°
Materiał obudowy/Material
Poliwęglan/Polycarbonate
Środowisko eksploatacji/Environment
Wewnątrz/Indoor
Stopień szczelności/ Protection against water
IP20/IP67
Odporność mechaniczna/Protection against shock
IK08
Możliwość ściemniania/Dimmable
Oprawa nieściemnialna/ Not dimmable
Temperatura pracy/Operating temperature
-20°C / +70°C
Waga pojedynczego opakowania/Weight single
package
1x0,5W - 120g
3x05,W - 170g
5x0,5W - 220g
Oczekiwana żywotność przy 25°C (L70)/Expected
lifetime at 25°C (L70)
77000 godzin/77000 hrs
Gwarancja/ Warranty
3 lata/3 years
Wszystkie parametry są mierzone przy 230V (+/- 7%) / All values are measured at 230V (+/- 7%)
6m
1x0,5W
6m
1,6m
1,6m
6m
1,6m
1,6m
3x0,5W
1,6m
1,6m
5x0,5W
3
Oprawy do wbudowania • Recessed luminaires • Светильники для встраивания
Sposób montażu/Installation
3
Kliknięcie/Click
W celu podłączenia dwóch linii opraw do jednego zasilacza
można zastosować rozdzielacz LV
For connecting 2 strings to one 14 power supply you can
use the LV outlet splitter
14
13
Sposób montażu w zależności od grubości
powierzchni montażowej/ Material thickness
1-4 mm
6-10 mm
13
Kod produktu/Article no.
06IL505100BL0002
Opis/Description
PS 1x7W (max. 2x5 opraw/spots)
Wymiary/Measurements
92x40x24 mm
Napięcie zasilania/Input voltage
110-240V~ 50/60 Hz
Napięcie wyjściowe/Output voltage
24V DC SELV
Wskaźnik kompensacji mocy biernej/Powerfactor (Pf)
110V: 98 / 240V: 92
Sprawność/Efficiency
110V: 81% / 240V: 81%
Falownik/Ripple
110V: 1500mV / 240V: 1420mV
Temperatura pracy/Operating Temperature
-20°C / +70°C
Stopień szczelności/Protection against water
IP20
Ilość w pojedynczym opakowaniu/Quantity single
package
1 szt./1 pc
Waga pojedynczego opakowania/Weight single package
116 g/116 gr
Rodzaj opakowania/ Package type
105x105x61 mm
Oczekiwana żywotność przy 25°C/Expected lifetime
at 25°C
110000 godzin/110000 hrs
Gwarancja/Warranty
3 lata/3 years
14
IP67
Silikon/Silicon
3
Kod produktu/Article no.
06IL009200YL0000
Opis/Description
LV Outlet Splitter
Stopień szczelności/Protection against water
IP20
Napięcie zasilania/Voltage
24V
Gwarancja/Warranty
3 lata/3 years
Ilość w pojedynczym opakowaniu/Quantity single
package
1 szt./1 pc
Waga pojedynczego opakowania/Weight single package
150g/150gr
Rodzaj opakowania/ Package type
Torebka foliowa/Plastic bag
Oprawy do wbudowania • Recessed luminaires • Светильники для встраивания
„Stosowanie opraw oświetleniowych firmy LUXIONA POLAND”
Oprawy oświetleniowe firmy LUXIONA POLAND przeznaczone są do pracy w normalnych warunkach, z wyjątkiem opraw o przeznaczeniu specjalnym.
Opraw nie należy stosować w przypadku, gdy warunki otoczenia mogą zagrozić konstrukcji oprawy, powłoce lakierniczej lub komponentom elektronicznym umieszczonym w środku powodując
nieprawidłowe działanie oprawy. Oprawy są zbadane i zgodne z normą europejską EN-60598-1
Do czynników zagrażających konstrukcji oprawy można zaliczyć min.: wysoką temperaturę, wysoką wilgotność, zapylenie, obecność w powietrzu substancji chemicznie nieobojętnych (chlor, sól, kwasy,
zasady), wibracje, wstrząsy, narażenie na udar, UV, pole elektromagnetyczne.
Oprawy należy stosować zgodnie z ich przeznaczeniem. Konieczne jest instalowane opraw zgodnie z instrukcją montażową, wyłącznie przez osoby posiadające odpowiednie uprawnienia”
„The usage of Luxiona Poland luminaries”
The luminaries manufactured by Luxiona Poland company are designed to operate in normal conditions, except from those luminaries designed for a special usage.
The luminaries shall not be used when the environment conditions are hazardous for its structure and paint, or for the inside electronic components. The luminaries have been tested in accordance with
EN-60598-1 European norms.
The hazardous factors include: high temperature, high humidity, dust, chemically indifferent substances (chlorine, salt, acid, bases), vibrations, impacts, exposure to UV rays and electromagnetic field.
The luminaries shall be operated in accordance with their usage. They shall be installed in reference to the assemble instructions by the qualified persons only.
3
„Применение светильников фирмы LUXIONA POLAND”
Светильники фирмы LUXIONA POLAND предназначены для работы в стандартных условиях за исключением светильников спецназначения.
Не рекомендуется использовать светильники в условиях, которые могут привести к нарушению конструкции светильника, лакокрасочному покрытию или сбою в работе электронных
компонентов светильника. Светильники позитивно прошли испытания согласно европейской норме EN-60598-1.
К числу факторов, угрожающим конструкции светильника относятся в том числе высокие температура, влажность, запылённость, присутствие в атмосфере агрессивных субстанций (хлор, соль,
кислоты, щёлочи), вибрации, тряска, опасность ударения, ультрафиолетовое излучения, элекстромагнитное поле.
Применять светильники необходимо согласно их назначению. Установка светильников проводится обязательно согласно инструкции по установке лицами обладающими соответствующие
квалификации.
UWAGA!!!
Zdjęcia opraw mogą odbiegać od rzeczywistości. Data ostatniej aktualizacji 01.08.2014r.
WARNING!
Photos of the luminaries may differ from reality. Last updated 01.08.2014.
ВНИМАНИЕ!
Изображение продукта может незначительно отличаться от оригинала.
Дата последнего обновления 01.08.2014.
