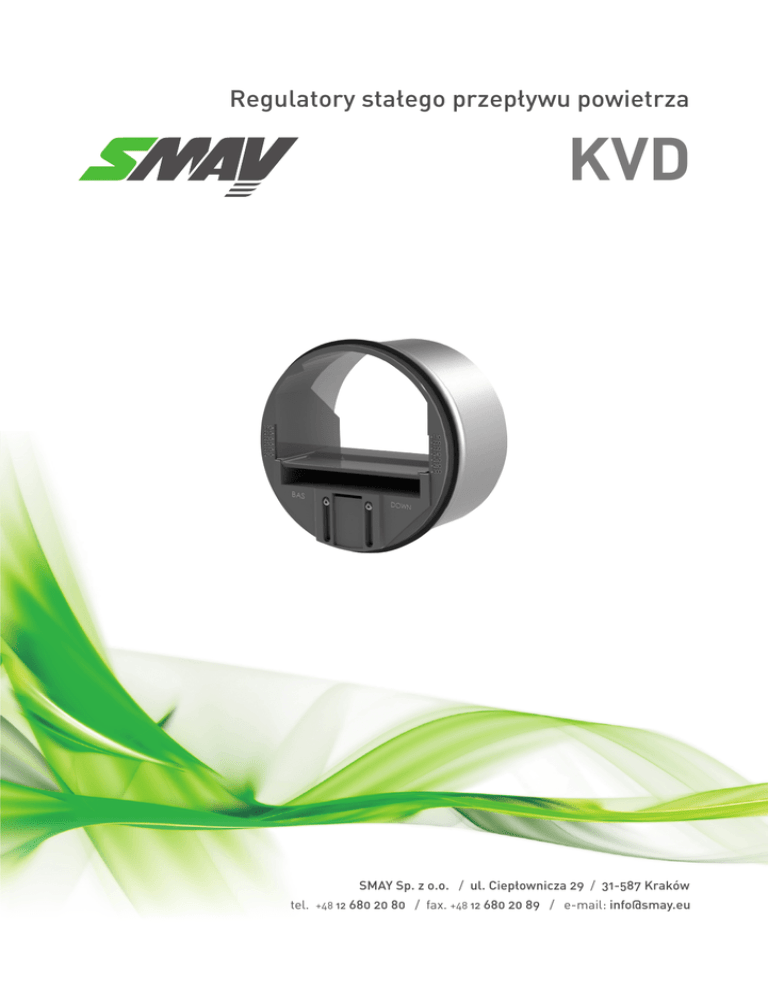

Karta katalogowa Smay KVD

Regulatory sta³ego przep³ywu powietrza
KVD
SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / 31-587 Kraków
tel. +48 12 680 20 80 / fax. +48 12 680 20 89 / e-mail: [email protected]
Przeznaczenie
Regulator KVD umo¿liwia utrzymanie sta³ego przep³ywu powietrza w przewodzie wentylacyjnym niezale¿nie
od dynamicznego przyrostu ciœnienia powietrza w instalacji. Jest przeznaczony do stosowania w przewodach
okr¹g³ych, nawiewnych i wyci¹gowych, pracuj¹cych w zakresie 50 – 250 Pa (typ KVD-N) lub 150 – 600 Pa
(typ KVD-HP). Maksymalna temperatura œrodowiska pracy dla regulatora to 60°C.
Wykonanie
Korpus i ruchoma kierownica regulatora wykonane s¹ z tworzywa sztucznego. Na obwodzie korpusu znajduje siê
gumowa uszczelka wargowa. W dolnej czêœci KVD zainstalowany jest mechanizm regulacyjny z mo¿liwoœci¹
ustawienia przep³ywu powietrza za pomoc¹ œruby (zakres regulacji podano na kolejnych stronach karty
katalogowej).
Wymiary
1.
Korpus regulatora
2.
Gniazdo mechanizmu
regulatora
3.
Obudowa mechanizmu
regulacyjnego
4.
Ruchoma kierownica
5.
Mechanizm regulacyjny
6.
Œruba s³u¿¹ca do ustawienia
przep³ywu powietrza
WielkoϾ
D [mm]
D1 [mm]
D2 [mm]
L [mm]
80
78
76
76
55
100
96
93
93
70
125
120
117
117
86
150
146
148
148
91
160
146
148
148
91
200
190
195
195
91
250
245
236
236
127
Regulacja - ustawienie ¿¹danego przep³ywu powietrza
Przed monta¿em regulatora konieczne jest wykonanie jego kalibracji. W tym celu:
–? odkrêæ o 1/4 obrotu úrubæ (6) znajdujàcà siæ pod ruchomà kierownicà (5) (úrubokrætem torx n°10)
?–
ustaw ruchom¹ kierownicê (5) na wysokoœci znaku z podanym wybranym przep³ywem powietrza
(mo¿na stosowaæ ustawienia poœrednie pomiêdzy znakami)
–? przykrêæ z powrotem œrubê (6)
Przyk³ad nastawy 50 m3/h
92
wersja 5.3.0
KVD
Monta¿ w przewodzie wentylacyjnym
Monta¿ regulatora odbywa siê poprzez umieszczenie go w okr¹g³ym przewodzie wentylacyjnym zgodnie
z kierunkiem przep³ywu powietrza. Uszczelka wargowa na korpusie regulatora, zapewnia szczelnoœæ
i odpowiednie mocowanie urz¹dzenia. W przypadku monta¿u w przewodzie poziomym nale¿y przestrzegaæ
oznaczenia DÓ£, umieszczonego na produkcie. Jeœli regulator jest montowany w pobli¿u nawiewnika lub kratki
wentylacyjnej nale¿y zachowaæ minimalne odleg³oœci miêdzy urz¹dzeniami, podane na rysunkach poni¿ej.
Przewód wyci¹gowy
Przewód nawiewny
Przep³yw powietrza w odniesieniu do œrednicy regulatora
W kolumnie Q podano przep³ywy powietrza umieszczone standardowo na skali danego regulatora. W zaciemnionych polach podano zakres regulacji dodatkowej w odniesieniu do skali standardowej (np. regulator KVD-N
D.125 Q = 75 m3/h posiada zakres regulacji dodatkowej od 50 – 100 m3/h).
Regulacja dodatkowa mo¿liwa jest z minimalnym skokiem:
– co 2,5 m3/h dla Q ≤ 50 m3/h,
– co 5 m3/h dla Q = 60 ÷ 300 m3/h,
– co 10 m3/h dla Q ≥ 300 m3/h.
Regulator KVD-N [50 - 250 Pa]
Q
[m3/h]
Regulator KVD-HP [150 - 600 Pa]
WielkoϾ D
80
100
125
150
160
200
250
Q
[m3/h]
25
15-50
m3/h
15-50
m3/h
15-50
m3/h
15-50
m3/h
15-50
m3/h
15-50
m3/h
50-100
m3/h
50-100
m3/h
50-100
m3/h
50-100
m3/h
50-100
m3/h
50-100
m3/h
100-180
m3/h
100-180
m3/h
100-180
m3/h
100-180
m3/h
100-180
m3/h
50
250
550
600
650
700
wersja 5.3.0
180-300
m3/h
180-300
m3/h
180-300
m3/h
180-300
m3/h
300-500
m3/h
300-500
m3/h
WielkoϾ D
80
100
125
150
160
25-90
m3/h
25-90
m3/h
25-90
m3/h
25-90
m3/h
25-90
m3/h
200
250
90-170
m3/h
90-170
m3/h
90-170
m3/h
90-170
m3/h
90-170
m3/h
180-300
m3/h
180-300
m3/h
180-300
m3/h
180-300
m3/h
180-300
m3/h
300-500
m3/h
300-500
m3/h
300-500
m3/h
300-500
m3/h
500-850
m3/h
500-850
m3/h
850-1200
m3/h
500-700
m3/h
93
Charakterystyki przep³ywowe dla KVD-N
Wykresy przedstawiaj¹ przep³yw powietrza przez regulator w odniesieniu do ró¿nicy ciœnieñ przed
i za regulatorem. Tolerancja b³êdu pomiaru dla urz¹dzeñ mo¿e wynieœæ:
–? +/- 3 m3/h w przypadku przep³ywów mniejszych lub równych 50 m3/h
–? +/- 5% w przypadku przep³ywów wiêkszych ni¿ 50 m3/h
KVD-N D.80, 100, 125, 150, 160, 200 Q = 15 – 50 m3/h
przep³yw
m3/h
przep³yw [m3/h]
15
30
45
50
Lw dB (A)
50 Pa 100 Pa 150 Pa
25
26
27
32
29
31
33
37
32
35
36
39
200 Pa
35
38
39
42
ró¿nica ciœnienia [Pa]
KVD-N D.100, 125, 150, 160, 200, 250 Q = 50 – 100 m3/h
przep³yw
m3/h
przep³yw [m3/h]
60
75
90
Lw dB (A)
50 Pa 100 Pa 150 Pa
32
32
32
37
37
38
39
40
41
200 Pa
42
42
44
ró¿nica ciœnienia [Pa]
KVD-N D.125, 150, 160, 200, 250 Q = 100 – 180 m3/h
przep³yw
m3/h
przep³yw [m3/h]
120
150
180
Lw dB (A)
50 Pa 100 Pa 150 Pa
30
33
34
37
37
40
39
41
44
200 Pa
42
45
47
ró¿nica ciœnienia [Pa]
KVD-N D.150, 160, 200, 250 Q = 180 – 300 m3/h
przep³yw
m3/h
przep³yw [m3/h]
210
240
270
300
Lw dB (A)
50 Pa 100 Pa 150 Pa
34
35
37
33
40
41
43
37
42
44
45
42
200 Pa
44
47
49
45
ró¿nica ciœnienia [Pa]
94
wersja 5.3.0
KVD
Charakterystyki przep³ywowe dla KVD-N
KVD-N D.100, 125, 150, 160, 200, 250 Q = 350 – 500 m3/h
przep³yw
m3/h
przep³yw [m3/h]
350
400
450
500
Lw dB (A)
50 Pa 100 Pa 150 Pa
35
37
38
39
40
42
44
46
44
45
46
48
200 Pa
47
50
51
53
ró¿nica ciœnienia [Pa]
KVD-N D.125, 150, 160, 200, 250 Q = 550 – 700 m3/h
przep³yw
m3/h
przep³yw [m3/h]
550
600
650
700
Lw dB (A)
50 Pa 100 Pa 150 Pa
40
41
42
43
47
49
50
52
48
51
52
53
200 Pa
55
56
57
58
ró¿nica ciœnienia [Pa]
Charakterystyki przep³ywowe dla KVD-HP
Wykresy przedstawiaj¹ przep³yw powietrza przez regulator w odniesieniu do ró¿nicy ciœnieñ przed
i za regulatorem. Tolerancja b³êdu pomiaru dla urz¹dzeñ mo¿e wynieœæ:
3
–? +/- 3 m3/h w przypadku przep³ywów mniejszych lub równych 50 m /h
3
–? +/- 5% w przypadku przep³ywów wiêkszych ni¿ 50 m /h
Q = 25 – 90 m3/h
Q = 90 – 170 m3/h
przep³yw [m3/h]
KVD-HP D.80, 100, 125, 150, 160
D.100, 125, 150, 160, 200
ró¿nica ciœnienia [Pa]
wersja 5.3.0
95
Charakterystyki przep³ywowe dla KVD-HP
KVD-HP D.125, 150, 160, 200, 300 Q = 180 – 300 m3/h
D.150, 160, 200, 250
Q = 300 – 500 m3/h
Q = 500 – 850 m3/h
Q = 850 – 1200 m3/h
przep³yw [m3/h]
KVD-HP D.200, 250
D.250
przep³yw [m3/h]
ró¿nica ciœnienia [Pa]
ró¿nica ciœnienia [Pa]
Zasady oznakowania produktu
KVD-N–125–90
KVD
typ regulatora
N – zakres pracy 50 – 250 Pa
HP – zakres pracy 150 – 600 Pa
œrednica: 80, 100, 125, 150, 160, 200, 250 mm
przep³yw powietrza podany w m3/h
96
