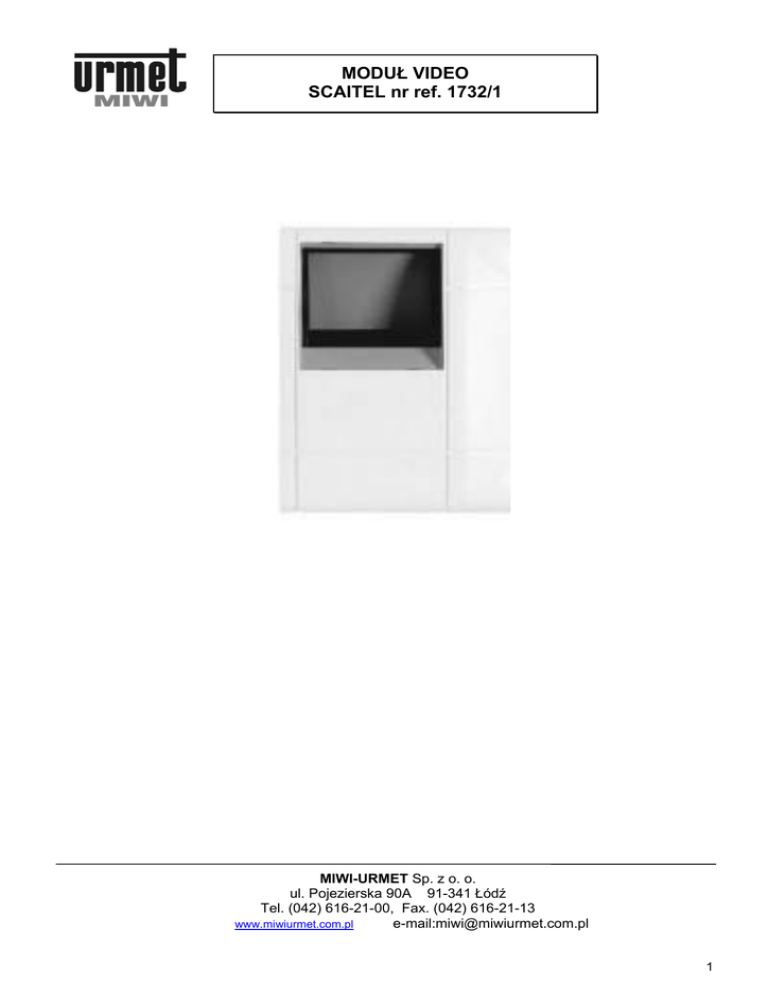

MODUŁ VIDEO SCAITEL nr ref. 1732/1

MODUŁ VIDEO
SCAITEL nr ref. 1732/1
MIWI-URMET Sp. z o. o.
ul. Pojezierska 90A 91-341 Łódź
Tel. (042) 616-21-00, Fax. (042) 616-21-13
www.miwiurmet.com.pl
e-mail:[email protected]
1
NR REF. 1732/1
VIDEOMONITOR
MODUŁ VIDEO SCAITEL NR REF. 1732/1
INFORMACJE OGÓLNE
MODUŁ VIDEO SCAITEL
NR REF. 1732/1
Moduł video nr ref. 1732/1 jest elementem systemu
SCAITEL. Mimo to może być on stosowany w jednej
instalacji wraz z videomonitorami WINFLATplus,
ONDA oraz SENTRYplus.
SCAITEL posiada płaski 4 calowy ekran. Nie posiada
on przycisków funkcyjnych ani słuchawki, dlatego
niezbędne jest wyposażenie modułu w słuchawkę
Mod.1132.
Moduł jest dostępny w kolorze białym i posiada dwa
zewnętrzne potencjometry do ustawienia jaskrawości
i kontrastu wyświetlanego obrazu.
SCAITEL nr ref. 1732/1 dostarczany jest bez uchwytu
mocującego, który musi być zakupiony oddzielnie,
odpowiednio do typu instalacji oraz rodzaju systemu:
Systemy analogowe:
• dla instalacji z
– nr ref. 1732/91
przewodem
koncentrycznym
• dla instalacji pięcioprzewodowej (bez przewodu
koncentrycznego) – nr ref. 1732/955
Wszystkie
przewody
przychodzące
z
linii
videodomofonowej podłączone są do specjalnego
złącza znajdującego się w uchwycie mocującym
monitora.
Uchwyty mają możliwość zamontowania dodatkowego
brzęczyka lub dzwonka o trójtonowym brzmieniu
(alternatywnie do istniejącego brzęczyka).
SCAITEL może być instalowany w wersji stojącej przy
użyciu zestawu nr ref. 1732/56, który zawiera:
podstawę skośną oraz gniazdo podłączeniowe wraz z
przewodem (konieczne jest dodanie odpowiedniego
uchwytu).
Systemy cyfrowe:
system Bibus – nr ref. 1732/956
•
system Digivoice – nr ref. 1732/92
•
system VOP – nr ref. 1732/957
WYPOSAŻENIE ZEWNĘTRZNE
•
2
MIWI-URMET Sp. z o.o. 91-341 Łódź ul. Pojezierska 90a tel. (42) 616-21-00 fax. (42) 616-21-13
INSTALACJA
MONTAŻ
Z
NR REF. 1032/51
INSTALACJA
SCAITEL może być montowany na ścianie (przy
użyciu uchwytu mocującego) lub ustawiony na biurku
przy użyciu podstawy skośnej. Należy zawsze
pamiętać, iż moduł video musi znajdować się zawsze
z lewej strony unifonu.
MONTAŻ ŚCIENNY
Są dwa możliwe sposoby instalacji:
•
instalacja bez użycia puszki instalacyjnej;
•
instalacja z użyciem
osadzonej w ścianie;
puszki
instalacyjnej
MONTAŻ BEZ PUSZKI INSTALACYJNEJ
INSTALACYJNĄ
Aby zainstalować moduł video nr ref. 1732/1 wraz
z unifonem
Mod. 1132 z użyciem puszki
instalacyjnej należy:
1) Zamontować puszkę instalacyjną w ścianie na
wysokości 1,4 metra od podłogi, pamiętając o tym,
że po zainstalowaniu monitor znajdzie się ok. 10
cm na lewo od puszki.
2) Wyprowadzić wszystkie przewody z puszki, biorąc
pod uwagę, że następnie przewody te będą
przechodzić
przez
otwory
prowadzające
w uchwycie mocującym i obudowie urządzenia.
3) Przed przymocowaniem uchwytu mocującego
moduł video do ściany, zamontować do niego
kształtowniki typu L służące do zamocowania
unifonu.
4) Zamontować uchwyt mocujący tak, aby górna
część
otworu
prowadzącego
przewody
znajdowała się na jednakowej wysokości z górną
częścią puszki instalacyjnej, a pomiędzy lewym
brzegiem otworu a lewą częścią puszki
instalacyjnej zachowany był odstęp 12mm.
5) Po przykręceniu do ściany przy pomocy kołków
i wkrętów uchwytu mocującego moduł, nałożyć
podstawę unifonu na wystające końcówki
kształtownika L i przykręcić ją do ściany.
6) Podłączyć przewody do właściwych złączy
w unifonie i monitorze oraz zamontować moduł
monitora i górną część obudowy unifonu.
UWAGA:
Instalacja modułu video możliwa jest również bez
użycia puszki instalacyjnej.
WYPOSAŻENIE WEWNĘTRZNE
Aby zainstalować moduł video nr ref. 1732/1 wraz
z unifonem
Mod. 1132 bez użycia puszki
instalacyjnej należy:
1) Przykręcić do uchwytu mocującego kształtowniki
typu L służące do zamontowania unifonu.
2) Po przykręceniu do ściany przy pomocy kołków
i wkrętów uchwytu mocującego moduł video,
nałożyć podstawę unifonu na wystające końcówki
kształtownika L i przykręcić ją do ściany.
3) Wykonać
połączenia
pomiędzy
unifonem
a modułem video wyłamując odpowiednie części
boków obudowy każdego z urządzeń.
4) Podłączyć przewody do właściwych złączy
w unifonie i monitorze oraz zamontować moduł
video i górną część obudowy unifonu.
PUSZKĄ
