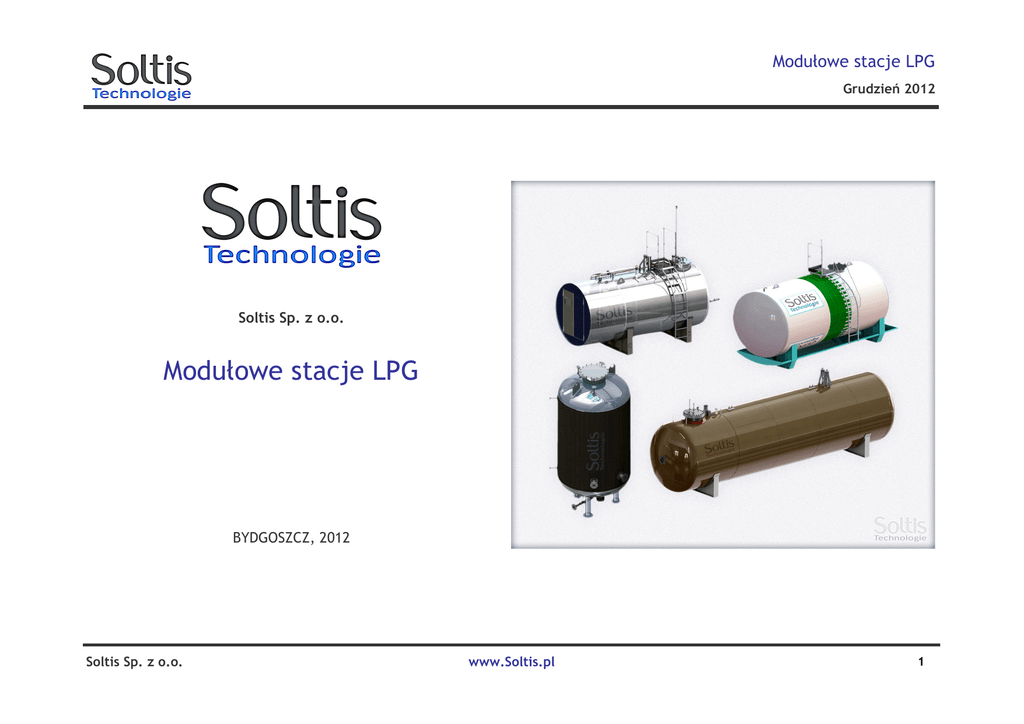

Modułowe stacje LPG

Modułowe stacje LPG
Grudzień 2012
Soltis Sp. z o.o.
Modułowe stacje LPG
BYDGOSZCZ, 2012
Soltis Sp. z o.o.
www.Soltis.pl
1
Modułowe stacje LPG
Grudzień 2012
1. Modułowe stacje LPG
Stacje modułowe LPG
Pompa Corken
SLLS
Soltis Standard
WYMIARY
CENY
Nr
katalogowy
Pojemność
Średnica
m3
mm
slls 9 001
9,2
1250
slls 9 002
9,9
slls 15 003
15
slls 9 004
9,9
slls 15 005
15
slls 20 006
20
PLN netto
1600
2000
Zbiorniki wytwarzane zgodnie PED/97/23/EC.
Standardowe wyposażenie modułu LPG:
1. Zbiornik LPG wraz ze studnią modułową.
2. Pompa LPG Corken FD/DLD150 oraz armatura w układzie zbiornik – pompa - dystrybutor
- typ pompy DLD150
- moc silnika elektrycznego 5,5kW
Soltis Sp. z o.o.
www.Soltis.pl
2
Modułowe stacje LPG
Grudzień 2012
3. Armatura
- zawór kulowy międzykołnierzowy DN25 Cegaz
- filtr międzykołnierzowy DN50
- zawór zwrotny międzykołnierzowy DN25
- manometr pompy 63mm z podzaworem
- zawór nadmiernego wypływu m/k dn 50
- zawór obejściowy zespolony
- zawór hydrostatyczny x 3
- amortyzator pompy x 4
4. Montaż, uruchomienie
- montaż rurociągu DN40/50 (ze znakiem CE) na zasilaniu pompy, montaż linii zaworu obejściowego – powrót fazy ciekłej;
- montaż agregatu pompowego na przygotowanym fundamencie; podłączenie linii ssącej pompy oraz powrotu fazy ciekłej;
- próba szczelności*
*Uwaga: powyższy zakres robót nie obejmuje montażu odmierzacza LPG oraz podłączenia orurowania pompy do rurociągu
- podziemnego ( każdorazowo będzie to przedmiotem wyceny indywidualnej)
- rozruch technologiczny instalacji
- szkolenie w zakresie podstawowej obsługi
- oznakowanie instalacji wg schematu technicznego
5. Dokumentacja
- dokumentacja dozorowa dla rur pow. DN25
- protokół próby szczelności
Soltis Sp. z o.o.
www.Soltis.pl
3
Modułowe stacje LPG
Grudzień 2012
- deklaracja zgodności rurociągu
- atesty na urządzenia i armaturę
OFERTA NIE OBEJMUJE:
1. Wykonania projektów budowlanych oraz odbiorów
2. Wykonania prac budowlanych oraz elektrycznych
3. Wykonania uziemienia oraz ochrony katodowej
4. Wykonania odbioru eksploatacyjnego UDT
OPCJE (konfiguracja za dopłatą)
PLN netto
1.
Gniazdo sondy OPW paliwa
2.
Gniazdo sondy Veeder Root paliwa
3.
Osłona głowicy sondy LPG z dławikiem
4.
Dostosowanie do RED JACED wersja szczelna z obudową pompy
Soltis Sp. z o.o.
www.Soltis.pl
4
