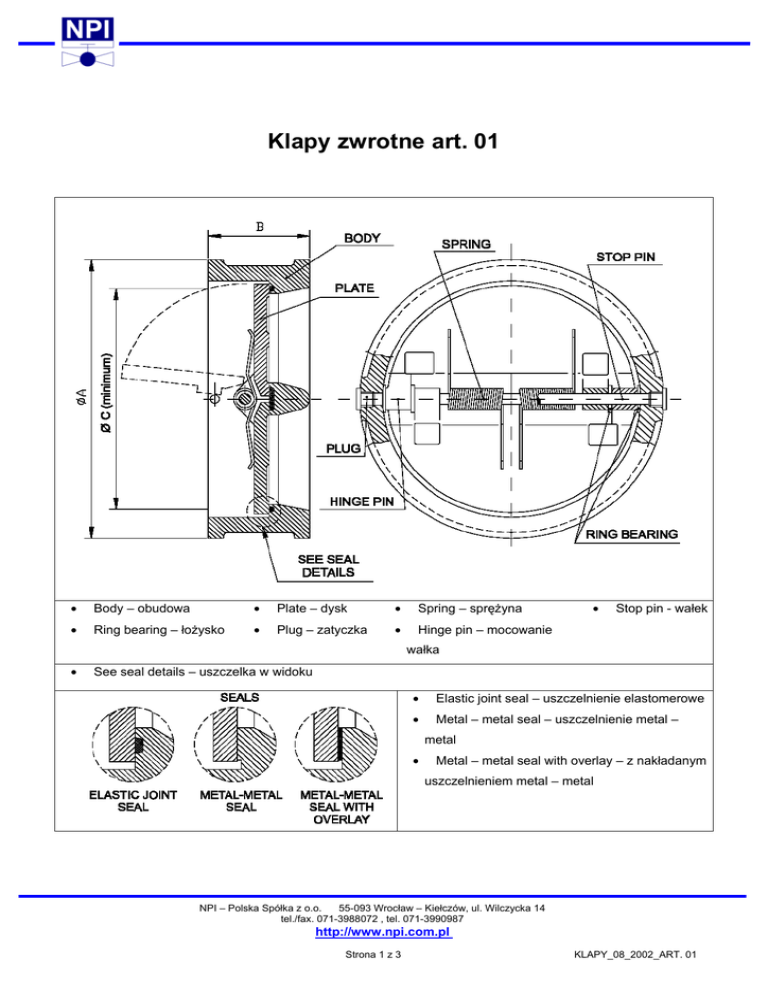

Klapy zwrotne art. 01
•
Body – obudowa
•
Plate – dysk
•
Spring – sprężyna
•
Ring bearing – łożysko
•
Plug – zatyczka
•
Hinge pin – mocowanie
•
Stop pin - wałek
wałka
•
See seal details – uszczelka w widoku
•
Elastic joint seal – uszczelnienie elastomerowe
•
Metal – metal seal – uszczelnienie metal –
metal
•
Metal – metal seal with overlay – z nakładanym
uszczelnieniem metal – metal
NPI – Polska Spółka z o.o.
55-093 Wrocław – Kiełczów, ul. Wilczycka 14
tel./fax. 071-3988072 , tel. 071-3990987
http://www.npi.com.pl
Strona 1 z 3
KLAPY_08_2002_ART. 01
Tabela wymiarów
•
DN 50 – DN 80 ANSI-150/600. PN 10 – PN 40; DN 100 ANSI-150/300, PN 10 – PN 40
DN
mm “
50 2
65 2
80 3
100 4
•
ANSI-150
A B C
104 60 28
124 67 0
136 73 40
169 73 88
PN-16
A B C
108 60 28
128 67 0
143 73 40
163 73 88
PN-25
A B C
108 60 28
128 67 0
143 73 40
169 73 88
PN-40
A B C
108 60 28
128 67 0
143 73 40
169 73 88
DN 100 – DN 250 ANSI-600; DN 50 – DN 250 ANSI-900/1500, PN 64/100/160/250
DN
mm
"
50
2
65 2 1/2
80
3
100
4
150
6
200
8
250 10
•
ANSI-300
ANSI-600
PN-10
A B C A B C A B C
108 60 28 108 60 28 108 60 28
128 67 0 128 67 0 128 67 0
143 73 40 146 73 40 143 73 40
179 73 88 - 88 163 73 88
ANSI-600
A B C
190 80 88
265 137 105
318 165 180
397 213 230
ANSI-900
A B C
140 70 0
162 83 0
166 83 60
203 102 80
286 159 130
356 206 170
432 241 210
ANSI-1500
A B C
140 70 0
162 83 0
172 83 60
208 102 80
280 159 130
350 206 170
432 247 210
PN-64
A B C
114 60 28
138 67 0
149 73 50
175 80 88
248 137 105
310 165 180
356 213 230
PN-100
A B C
120 60 28
145 67 0
155 73 50
182 80 88
258 137 105
325 165 180
390 213 230
PN-160
A B C
120 70 0
144 83 0
154 83 60
181 102 80
258 159 130
325 206 170
390 241 210
PN-250
A B C
136 70 0
154 83 0
172 83 60
202 102 80
285 159 130
360 206 170
442 247 210
DN 350 – DN 600 ANSI-150/300, PN 10 – PN 40
DN
mm ”
350 14
400 16
450 18
500 20
600 24
ANSI-150
A
B
C
450 184 300
514 191 372
545 203 416
605 219 560
716 222 580
ANSI-300
A
B
C
484 222 320
538 232 370
595 264 430
652 292 460
772 318 550
A
440
490
540
595
696
PN-10
B
C
184 300
191 372
203 416
219 460
222 580
A
440
495
556
618
735
PN-16
B
C
184 300
191 372
203 416
219 460
222 580
A
460
514
565
625
733
PN-25
B
C
184 300
191 372
203 416
219 460
222 580
A
476
548
572
630
748
PN-40
B
C
222 320
232 370
264 430
292 460
318 550
