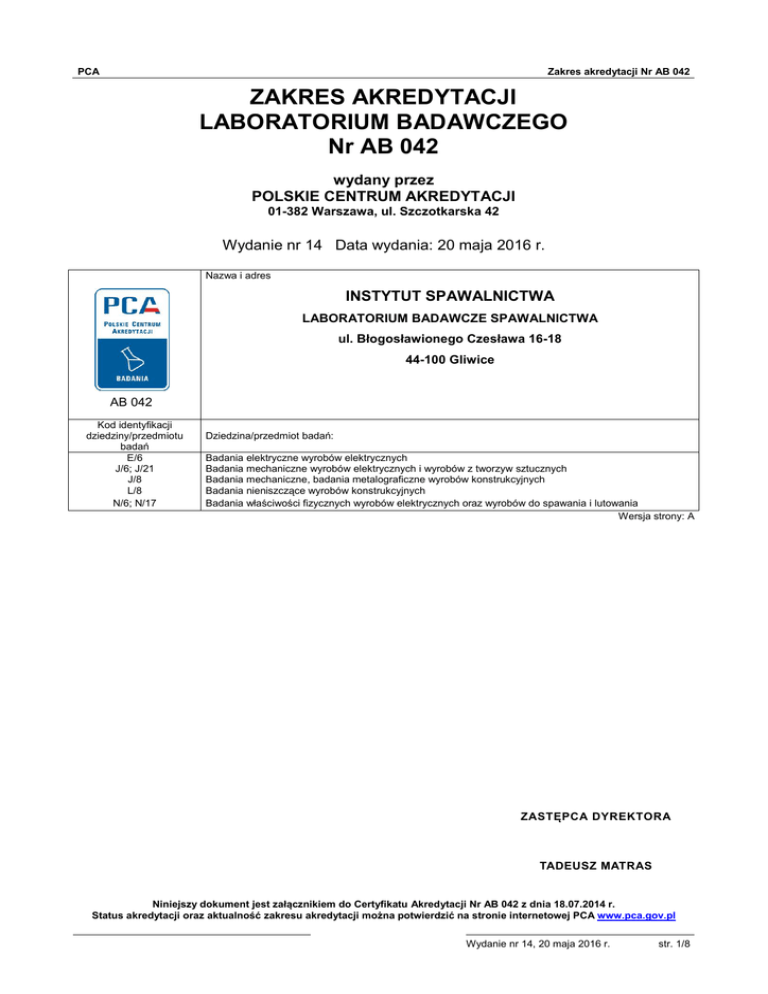

AB 042 - Polskie Centrum Akredytacji

PCA
Zakres akredytacji Nr AB 042
ZAKRES AKREDYTACJI
LABORATORIUM BADAWCZEGO
Nr AB 042
wydany przez
POLSKIE CENTRUM AKREDYTACJI
01-382 Warszawa, ul. Szczotkarska 42
Wydanie nr 14 Data wydania: 20 maja 2016 r.
Nazwa i adres
INSTYTUT SPAWALNICTWA
LABORATORIUM BADAWCZE SPAWALNICTWA
ul. Błogosławionego Czesława 16-18
44-100 Gliwice
AB 042
Kod identyfikacji
dziedziny/przedmiotu
badań
E/6
J/6; J/21
J/8
L/8
N/6; N/17
Dziedzina/przedmiot badań:
Badania elektryczne wyrobów elektrycznych
Badania mechaniczne wyrobów elektrycznych i wyrobów z tworzyw sztucznych
Badania mechaniczne, badania metalograficzne wyrobów konstrukcyjnych
Badania nieniszczące wyrobów konstrukcyjnych
Badania właściwości fizycznych wyrobów elektrycznych oraz wyrobów do spawania i lutowania
Wersja strony: A
ZASTĘPCA DYREKTORA
TADEUSZ MATRAS
Niniejszy dokument jest załącznikiem do Certyfikatu Akredytacji Nr AB 042 z dnia 18.07.2014 r.
Status akredytacji oraz aktualność zakresu akredytacji można potwierdzić na stronie internetowej PCA www.pca.gov.pl
Wydanie nr 14, 20 maja 2016 r.
str. 1/8
PCA
Zakres akredytacji Nr AB 042
Pracownia Badań Niszczących PM1
ul. Błogosławionego Czesława 16-18; 44-100 Gliwice
Przedmiot badań/wyrób
Materiał podstawowy do spajania
i stopiwo
Połączenia spajane
Materiał podstawowy do spajania
Połączenia spajane
Materiał podstawowy do spajania
i stopiwo
Połączenia spajane i warstwy
napawane
Materiał podstawowy do spajania
i stopiwo
Połączenia spajane i warstwy
napawane
Rodzaj działalności/badane
cechy/metoda
Własności mechaniczne:
- Granica plastyczności Re,
- Granica proporcjonalności Rp
- Wytrzymałość na rozciąganie Rm
- Wydłużenie A
- Przewężenie Z
Zakres siły: do 600 kN
Próba rozciągania w temperaturze
pokojowej
Własności mechaniczne:
- Wytrzymałość na rozciąganie Rm
- Wytrzymałość na ścinanie Rs
Zakres siły: do 600 kN
Próba rozciągania w temperaturze
pokojowej
Podatność na odkształcenia
plastyczne.
Kąt zgięcia przy obciążeniu do 350 kN
Próba zginania
Praca łamania KV2, KU2
Temperatura badań:
- w temperaturze pokojowej 23±5°C :
- w temperaturach obniżonych
do –40°C
Energia początkowa młota 300 J
Metoda Charpy’ego
Twardość Vickersa
Zakres: HV1; HV5; HV10; HV30
Dokumenty odniesienia
Makrostruktura połączeń spawanych
PN-EN ISO 17639:2013-12
PN-EN ISO 6520-1:2009
PN-EN ISO 6520-2:2013-12
PB.121 – 8 z dn. 20.05.2014
PN-EN ISO 17639:2013-12
PB.122 – 6 z dn. 20.05.2014
PN-EN ISO 6892-1:2010 metoda B
PN-EN 10164:2007
PN-EN 12814-1:2002+AC:2004
PN-EN 12814-8:2003+AC:2004
Mikrostruktura połączeń spawanych
Materiał podstawowy do spajania
Wyroby z tworzyw
termoplastycznych
Skłonność do tworzenia pęknięć
lamelarnych
Kąt zgięcia wyrobów z połączeniami
spawanymi lub zgrzewanymi
Zakres: do 160°
Próba zginania
Wytrzymałość na rozciąganie
wyrobów z połączeniami spawanymi
lub zgrzewanymi
Max. zakres sił do 100 kN
Próba rozciągania
Własności połączeń
Próba oddzierania
PN-EN ISO 6892-1:2010 metoda B
PN-EN 876:1999
PN-M-69710:1988
PN-EN ISO 9018:2016-01
PN-EN ISO 4136:2013-05
PN-EN ISO 5173:2010/A1:2012
PN-EN ISO 7438:2006
PN-EN ISO 148-1:2010
PN-EN ISO 9016:2013-05
PN-EN ISO 9015-1:2011
PN-EN ISO 6507-1:2007
PN-EN ISO 14271:2011
PN-EN 12814-2:2002
PN-EN 12814-8:2003+AC:2004
PN-EN 12814-4:2003 pkt. 8
PN-EN 12814-8:2003+AC:2004
Wersja strony: A
Wydanie nr 14, 20 maja 2016 r.
str. 2/8
PCA
Zakres akredytacji Nr AB 042
Pracownia Badań Nieniszczących PM2
ul. Błogosławionego Czesława 16-18; 44-100 Gliwice
Przedmiot badań/wyrób
Połączenia spawane metali i ich
stopów
Rodzaj działalności/badane
cechy/metoda
Niezgodności spawalnicze
Metoda wizualna
Dokumenty odniesienia
Niezgodności spawalnicze
powierzchniowe
Metoda penetracyjna
Niezgodności spawalnicze
powierzchniowe i podpowierzchniowe
Metoda magnetyczno-proszkowa
Niezgodności spawalnicze
wewnętrzne
Zakres grubości: do 40 mm Fe
Metoda radiograficzna
Niezgodności spawalnicze
wewnętrzne
Zakres: 8 ÷ 100 mm
Metoda ultradźwiękowa
PN-EN ISO 3452-1:2013-08
PN-EN ISO 6520-1:2009
PN-EN ISO 17637:2011
PN-EN ISO 17638:2010
PN-EN ISO 17636-1:2013-06
PN-EN ISO 17640:2011
Wersja strony: A
Wydanie nr 14, 20 maja 2016 r.
str. 3/8
PCA
Zakres akredytacji Nr AB 042
Pracownia Badań Urządzeń Spawalniczych PU1
ul. Błogosławionego Czesława 16-18; 44-100 Gliwice
Przedmiot badań/wyrób
Spawalnicze źródła energii
Rodzaj działalności/badane
cechy/metoda
Skuteczność ochrony
przed porażeniem elektrycznym:
Dokumenty odniesienia
PN-EN 60974-1:2013-04
Rezystancja izolacji
Zakres: do 1800 M
Pomiar rezystancji
Wytrzymałość dielektryczna
Zakres: do 5 kV
Próba napięciem przemiennym
Odstępy izolacyjne
Zakres: do 150 mm
Pomiar odstępów powierzchniowych
i powietrznych
Prądy upływu
Zakres: do 30 mA
Pomiar napięcia DC za pomocą
specjalnej przystawki
Stopień ochrony
Zakres: do IP42
Sprawdzanie kodu IP
Czas rozładowania kondensatorów
wejściowych
Zakres: do 5 s
Pomiar napięcia na wtyczce
po wyłączeniu zasilania
Graniczne przyrosty temperatury
Zakres: do 250°C
Nagrzewanie w warunkach
umownego obciążenia
Obciążalność
Wielkości mierzone:
Prąd
Zakres: DC: do 1000 A
AC: do 60 A
Napięcie
Zakres: DC: do 900 V
AC: do 900 V
Obciążanie maksymalnym
znamionowym prądem spawania
w warunkach umownego obciążenia
Prawidłowość działania zabezpieczeń
termicznych
Temperatura
Zakres: do 250°C
Wymuszanie warunków przeciążenia
Wersja strony: A
Wydanie nr 14, 20 maja 2016 r.
str. 4/8
PCA
Przedmiot badań/wyrób
Spawalnicze źródła energii
Zakres akredytacji Nr AB 042
Rodzaj działalności/badane
cechy/metoda
Poprawność pracy w warunkach
awaryjnych
Wielkości mierzone:
Prąd
Zakres: DC: do 1000 A
AC: do 600 A
Napięcie
Zakres: DC: do 900 V
AC: do 900 V
Symulowanie warunków awaryjnych
(przeciążenie, zwarcie, zatrzymanie
wentylatora)
Dokumenty odniesienia
PN-EN 60974-1:2013-04
Prawidłowość podłączenia do sieci
zasilającej:
Wielkości mierzone wejściowe
Napięcie AC
Zakres: do 350 V
Prąd AC
Zakres: do 90 A
Moc
Zakres: do 39 kW
Średnica/wymiary elementów
przyłączeniowych
Zakres: do 150 mm
Siła
Zakres: do 250 N
Obciążanie zgodnie z warunkami
umownego obciążenia i pomiar
parametrów sieci oraz elementów
przyłączeniowych
Wielkości mierzone obwodu
ochronnego:
Prąd AC
Zakres: do 150 A
Napięcie AC
Zakres: do 50 V
Wymuszanie przepływu prądu
w obwodzie ochronnym i pomiar
spadku napięcia
Poprawność obwodu wyjściowego i
nastawiania parametrów wyjściowych
Prąd
Zakres: DC: do 1000 A
AC: do 600 A
Napięcie
Zakres: DC: do 900 V
AC: do 900 V
Pomiar parametrów wyjściowych
Wersja strony: A
Wydanie nr 14, 20 maja 2016 r.
str. 5/8
PCA
Przedmiot badań/wyrób
Spawalnicze źródła energii
Zakres akredytacji Nr AB 042
Rodzaj działalności/badane
cechy/metoda
Poprawność obwodów sterowania
Napięcie
Zakres: DC: 900 V
AC: do 900 V
Odstępy izolacyjne
Zakres: do 150 mm
Sprawdzenie parametrów obwodów
sterowania i odstępów izolacyjnych
Dokumenty odniesienia
PN-EN 60974-1:2013-04
Skuteczność działania urządzenia
zmniejszającego zagrożenia
Napięcie
Zakres: DC: do 900 V
AC: do 900 V
Pomiar napięcia
Wytrzymałość mechaniczna
Odporność na uderzenie
Zakres: do 150 mm
Pomiar grubości blachy
Energia uderzenia
Zakres: 10 Nm
Badanie młotem wahadłowym
Uchwyty do spawania łukowego
Rezystancja izolacji
Zakres: do 1800 M
Pomiar rezystancji
PN-EN 60974-7:2007
Wytrzymałość dielektryczna
Zakres: do 5 kV
Próba napięciem przemiennym
Stopień ochrony
Zakres: do IP4X
Sprawdzanie kodu IP
Przyrosty temperatury
Zakres: do 250°C
Obciążanie prądem długotrwałym
Odporność na uderzenie
Wysokość: 1 m
Badanie udarowe przez opadanie
rękojeści na twardą sztywną
powierzchnię
Wersja strony: A
Wydanie nr 14, 20 maja 2016 r.
str. 6/8
PCA
Przedmiot badań/wyrób
Uchwyty do elektrod
Zakres akredytacji Nr AB 042
Rodzaj działalności/badane
cechy/metoda
Stopień ochrony
Zakres: IP2X
Sprawdzanie kodu IP
Dokumenty odniesienia
PN-EN 60974-11:2010
Rezystancja izolacji
Zakres: do 1800 M
Pomiar rezystancji
Wytrzymałość dielektryczna
Zakres: do 5 kV
Próba napięciem przemiennym
Przyrosty temperatury
Temperatura
Zakres: do 250°C
Prąd DC
Zakres: do 1000 A
Prąd AC
Zakres: do 600 A
Obciążanie prądem długotrwałym
Odporność na uderzenie
Zakres: 1 m
Upadek pionowy
Uderzenie wahadłowe
Zakres: 400 mm
Badania udarowe przez opadanie
rękojeści na sztywną powierzchnię
i uderzanie w zderzak
Wersja strony: A
Wydanie nr 14, 20 maja 2016 r.
str. 7/8
PCA
Zakres akredytacji Nr AB 042
Wykaz zmian
Zakresu Akredytacji Nr AB 042
Status zmian: wersja pierwotna – A
Zatwierdzam status zmian
ZASTĘPCA DYREKTORA
HOLOGRAM
HOLOGRAM
HOLOGRAM
HOLOGRAM
TADEUSZ MATRAS
dnia: 20.05.2016 r.
Wydanie nr 14, 20 maja 2016 r. str. 8/8
