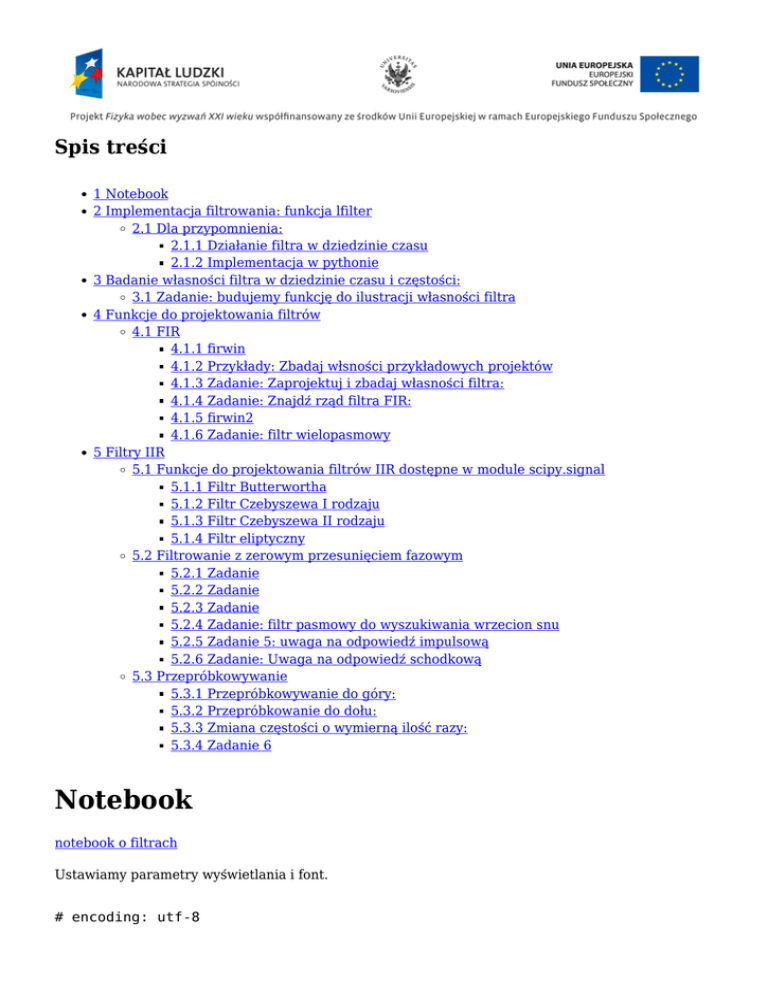

Spis treści
1 Notebook
2 Implementacja filtrowania: funkcja lfilter
2.1 Dla przypomnienia:
2.1.1 Działanie filtra w dziedzinie czasu
2.1.2 Implementacja w pythonie
3 Badanie własności filtra w dziedzinie czasu i częstości:
3.1 Zadanie: budujemy funkcję do ilustracji własności filtra
4 Funkcje do projektowania filtrów
4.1 FIR
4.1.1 firwin
4.1.2 Przykłady: Zbadaj włsności przykładowych projektów
4.1.3 Zadanie: Zaprojektuj i zbadaj własności filtra:
4.1.4 Zadanie: Znajdź rząd filtra FIR:
4.1.5 firwin2
4.1.6 Zadanie: filtr wielopasmowy
5 Filtry IIR
5.1 Funkcje do projektowania filtrów IIR dostępne w module scipy.signal
5.1.1 Filtr Butterwortha
5.1.2 Filtr Czebyszewa I rodzaju
5.1.3 Filtr Czebyszewa II rodzaju
5.1.4 Filtr eliptyczny
5.2 Filtrowanie z zerowym przesunięciem fazowym
5.2.1 Zadanie
5.2.2 Zadanie
5.2.3 Zadanie
5.2.4 Zadanie: filtr pasmowy do wyszukiwania wrzecion snu
5.2.5 Zadanie 5: uwaga na odpowiedź impulsową
5.2.6 Zadanie: Uwaga na odpowiedź schodkową
5.3 Przepróbkowywanie
5.3.1 Przepróbkowywanie do góry:
5.3.2 Przepróbkowanie do dołu:
5.3.3 Zmiana częstości o wymierną ilość razy:
5.3.4 Zadanie 6
Notebook
notebook o filtrach
Ustawiamy parametry wyświetlania i font.
# encoding: utf-8
% matplotlib inline
import matplotlib
matplotlib.rcParams['figure.figsize'] = (7,7)#(10, 7)
matplotlib.rcParams.update({'font.family': 'Arial'})
matplotlib.rcParams.update({'font.size': 10})
from IPython.core.display import display, HTML
display(HTML("<style>.container { width:100% !important; }</style>"))
Importujemy podstawowe moduły:
import numpy as np
import pylab as py
Importujemy funkcje specyficzne dla filtrowania w pythonie:
from scipy.signal import
systemu
from scipy.signal import
filtrów FIR
from scipy.signal import
filtrów
from scipy.signal import
filtrów
from scipy.signal import
filtrów
from scipy.signal import
filtrów eliptycznych
from scipy.signal import
freqz, group_delay #funkcja obliczająca funkcję
firwin, firwin2
# funkcje do projektowania
butter, buttord
# funkcje do projektowania
cheby1, cheb1ord
# funkcje do projektowania
cheby2, cheb2ord
# funkcje do projektowania
ellip, ellipord
# funkcje do projektowania
lfilter, filtfilt # funkcje do aplikowania filtrów
Implementacja filtrowania: funkcja lfilter
Dla przypomnienia:
Działanie filtra w dziedzinie czasu
Najczęściej, wyjście filtra jest kombinacją liniową:
gdzie:
liczba przeszłych próbek wejściowych
liczba przeszłych próbek wyjściowych
użytych do obliczenia aktualnego wyjścia
Większa z liczb
i
.
określa "rząd" filtra.
Zauważmy, że matematycznie operacje te odpowiadają splataniu próbek wejściowych z wektorem
próbek wyjściowych z wektorem .
i
Implementacja w pythonie
Filtrowanie zgodne z powyższymi równaniami zaimplementowane jest w pythonie w module
scipy.signal jako funkcja lfilter.
Podstawowe wywołanie tej funkcji dla sygnału we wygląda następująco:
wy = scipy.signal.lfilter(b,a,we)
gdzie b, a są to współczynniki z poprzedniego równania.
Badanie własności filtra w dziedzinie czasu i
częstości:
Przy projektowaniu filtra musimy brać pod uwagę jego następujące własności: - w dziedzinie
częstości: - moduł transmitancji (funkcji przenoszenia) - jest to zależność modułu funkcji systemu od
częstości
- opóźnienie grupowe - opóźnienie fazowe - w dziedzinie czasu: - funkcję odpowiedzi
impulsowej - funkcję odpowiedzi schodkowej
Zadanie: budujemy funkcję do ilustracji własności filtra
Nasza funkcja będzie przyjmowała na wejściu: * współczynniki filtra a, b, * wektor zawierający
częstości f, dla których własności mają być policzone, * długość odcinka czasu, T, na którym mają
być prezentowane własności czasowe filtra,
oraz częstość próbkowania Fs.
Funkcja ta będzie rysowała wszystkie powyżej wspomniane charakterystyki filtra.
def charkterystyki(a,b,f,T,Fs):
# przyda nam się oś czasu od -T do T sekund
t = np.arange(-T, T, 1/Fs)
# oś częstości przeliczamy na radiany
w = 2*np.pi* f/Fs
# obliczamy transmitancję
w, h = freqz(...)
# obliczamy moduł transmitancji
m = np.abs(h)
# obliczamy fazę i "rozwijamy" ją
faza = np.unwrap(np.angle(h))
# obliczamy opóźnienie fazowe
opoznienieFazowe = - faza/w
# obliczamy opóźnienie grupowe
df = np.diff(faza)
idx, = np.where(np.abs(df-np.pi)<0.05) #to zabezpieczenie na błędy przy
"rozwijaniu" fazy
df[idx] = (df[idx+1]+df[idx-1])/2
grupowe = - df/np.diff(w)
# obliczamy odpowiedź impulsową
x = np.zeros(len(t))
x[len(t)//2] = 1 # impuls
y = lfilter(b,a,x)
# obliczamy odpowiedź schodkową
s = np.zeros(len(t))
s[len(t)//2:] = 1 # schodek
ys = lfilter(b,a,s) # przepuszczamy impuls przez filtr i obserwujemy
odpowiedź impulsową
# rysujemy
fig = py.figure()
py.subplot(3,2,1)
py.title('moduł transmitancji')
py.plot(f,20*np.log10(m))
py.ylabel('[dB]')
py.grid('on')
py.subplot(3,2,3)
py.title('opóźnienie fazowe')
py.plot(f, opoznienieFazowe)
py.ylabel('próbki')
py.grid('on')
py.subplot(3,2,5)
py.title('opóźnienie grupowe')
py.plot(f[:-1],grupowe)
py.ylabel('próbki')
py.xlabel('Częstość [Hz]')
py.grid('on')
py.ylim([, np.max(grupowe)+1])
py.subplot(3,2,2)
py.title('odpowiedź impulsowa')
py.plot(t, x)
py.plot(t, y)
py.xlim([-T/2,T])
py.grid('on')
py.subplot(3,2,4)
py.title('odpowiedź schodkowa')
py.plot(t, s)
py.plot(t, ys)
py.xlim([-T/2,T])
py.xlabel('Czas [s]')
py.grid('on')
fig.subplots_adjust(hspace=.5)
py.show()
Testujemy:
b = firwin(54,0.5)# licznik
a = np.array([1.0]) # mianownik
Fs = 100
T = 1
f = np.arange(0.01,Fs/2,0.01)
charkterystyki(a,b,f,T,Fs)
Funkcje do projektowania filtrów
W bibliotece scipy.signal jest kilka funkcji do projektowania filtrów o zadanych parametrach. My
skupimy się na dwóch zasadniczych grupach: * FIR - filtry o skończonej odpowiedzi impulsowej *
klasyczne IIR - filtry o nieskończonej odpowiedzi impulsowej
FIR
Filtry typu FIR zwykle wymagają znacznie wyższych rzędów aby osiągnąć transmitancję o
porządanej formie. Mają jednak dwie podstawowe zalety: * ich funkcja odpowiedzi jest skończona
opisana wektorem b - efekty brzegowe sięgają z obu końców filtrowanego sygnału na dokładnie
połowę długości wektora b * mają liniową zależnaość fazy od częstości. Z tego powodu opóżnienie
grupowe dla wszystkich częstości jest takie samo.
W module scipy.signal mamy kilka funkcji do projektowania filtrów typu FIR: firwin i firwin2.
firwin
Najprostszą koncepcyjnie metodą projektowania filtrów FIR jest metoda okienkowa.
Metoda składa się z następujących kroków: w dziedzinie częstości projektowana jest idealna funkcja
przenoszenia, obliczana jest od niej odwrotna transformata Fouriera, następnie otrzymana
sekwencja czasowa (odpowiedź impulsowa) jest przemnażana przez wybrane okno.
Metoda ta zaimplementowana jest w funkcji scipy.signal.firwin(numtaps, cutoff,
width=None, window='hamming', pass_zero=True, scale=True, nyq=1.0).
Pozwala ona projektować filtry dolno- i górno- przepustowe oraz pasmowo przepustowe i pasmowo
zaporowe metodą okienkową.
Najważniejsze parametry (kompletny opis w dokumentacji)
http://docs.scipy.org/doc/scipy/reference/generated/scipy.signal.firwin.html#scipy.signal.firwin
numtaps: int, ilość współczynników filtru (rząd filtru+1). Liczba ta musi być parzysta jeśli
pasmo przenoszenia ma zawierać częstość Nyquista.
cutoff: częstość odcięcia filtru. Może być jedną liczbą zmiennoprzecinkową dla filtru dolnolub górno- przepustowego lub tablicą dla filtrów pasmowych. Wyrażamy ją w tych samych
jednostkach co nyq i musi zawierać się pomiędzy 0 a nyq.
window: napis lub krotka: określa jakiego okna użyć do projektu filtru. Może to być dowolne
okno spośród opisanych w scipy.signal.get_window
pass_zero: bool, Jeśli True to zero jest przenoszone, jeśli False to nie jest. Ten parametr
decyduje jak jest interpretowane pierwsze pasmo od 0 do cutoff - czy ma to być pasmo
przenoszone czy tłumione.
nyq: float. Częstość Nyquista.
Zwraca: współczynniki b
Przykłady: Zbadaj włsności przykładowych projektów
We wszystkich poniższych przykładach zakładamy, że częstość próbkowania wynosi 256Hz:
filtr dolnoprzepustowy rzędu 20 z częstością odcięcia 40Hz:
firwin(21, 40, nyq= 128)
Fs = 128
T = 0.2
f = np.arange(0.01,Fs/2,0.01)
b = firwin(21, 40, nyq= 128)
charkterystyki(1,b,f,T ,Fs)
filtr górnoprzepustowy rzędu 15 z częstością odcięcia 5 Hz:
firwin(17, 15, nyq= 128, pass_zero=False)
Fs = 256
T = 1
f = np.arange(0.01,Fs/2,0.01)
b = firwin(17, 15, nyq= 128, pass_zero=False)
charkterystyki(1,b,f,T = 0.2,Fs=Fs)
pasmowo przepustowy 51 rzędu przenoszący częstości pomiędzy 8 a 14 Hz:
firwin(51, [8, 14], nyq= 128, pass_zero=False)
Fs = 256
f = np.arange(0.01,Fs/2,0.01)
b=firwin(51, [8, 14], nyq= Fs/2, pass_zero=False)
charkterystyki(1,b,f,T = 0.2,Fs=Fs)
Zadanie: Zaprojektuj i zbadaj własności filtra:
FIR dolno z pasmem przenoszenia od 30 Hz dla sygnału próbkowanego 256 Hz
Zadanie: Znajdź rząd filtra FIR:
dolnoprzepustowego z pasmem przenoszenia do 40 Hz dla sygnału próbkowanego 256 Hz, tak aby
dla częstości powyżej 45 Hz jego tłumienie było nie mniejsze niż 20dB.
firwin2
Funkcja
scipy.signal.firwin2(numtaps, freq, gain, nfreqs=None, window='hamming',
nyq=1.0)
również implementuje okienkową metodę projektowania filtrów FIR. Daje ona nieco większą
swobodę w kształtowaniu idealnej funkcji przenoszenia. Zadaje się ją przez podanie dwóch
wektorów: * freq i Wektor freq definiuje punkty w częstości (jednostki takie same jak nyq, muszą
zawierać 0 i nyq) dla których znana jest wartość pożądanego przenoszenia. Wartości freq muszą
być ułożone w kolejności rosnącej, dopuszczalne jest powtórzenie tej samej wartości częstości i
odpowiadających im różnych wartości gain aby zdefiniować nieciągłość funkcji przenoszenia. * gain
Pożądane wartości przenoszenia odpowiadające kolejnym częstościom definiowane są w gain. *
Znaczenie pozostałych parametrów jest takie samo jak dla ``firwin.
Zadanie: filtr wielopasmowy
Zaprojektuj filtr przenoszący częstości w pasmach pomiędzy : 10-11, 20-21 i 30-31 Hz, który w
paśmie zaporowym ma co najmniej 60 dB tłumienia.
Fs =100
T = 2
f = np.arange(0.01,Fs/2,0.01)
freq = np.array([, 10, 10, 11, 11, 20, 20, 21, 21, 30, 30, 31, 31, 50])
gain = np.array([, , 1, 1, , , 1, 1, , , 1, 1, , ])
b = firwin2(100, freq, gain, nyq= 50)
charkterystyki(1,b,f,T,Fs)
Filtry IIR
Filtry o nieskończonej odpowiedzi impulsowej (infinite impulse response, IIR) mają zazwyczaj dużo
niższe rzędy niż filtry o skończonej odpowiedzi impulsowej (finite impulse response, FIR) z
analogicznym poziomem tłumienia i szerokością pasma przejściowego.
W module scipy.signal mamy zaimplementowane kilka funkcji do projektowania „optymalnych”
pod różnymi względami filtrów w klasycznych konfiguracjach: dolno- albo górnoprzepustowe i
pasmowo-przepustowe albo pasmowo-zaporowe.
Funkcje do projektowania filtrów IIR dostępne w module
scipy.signal
W module scipy.signal dostępne są funkcje do projektowania czterech typów filtrów:
Butterwortha, Czebyszewa typu I i II, oraz eliptyczny. Do opisu wymagań projektowych funkcje te
wykorzystują następujące pojęcia: * wp, ws — krawędzie pasma przenoszenia i tłumienia. Częstości
są znormalizowane do zakresu od 0 do 1 (1 odpowiada częstości Nyquista) przykładowo: * *
dolno-przepustowy: wp = 0.2, ws = 0.3 * * górno-przepustowy: wp = 0.3, ws = 0.2 * *
pasmowo-przepustowy: wp = [0.2, 0.5], ws = [0.1, 0.6] * * pasmowo-zaporowy: wp =
[0.1, 0.6], ws = [0.2, 0.5] * gpass — maksymalna dopuszczalna strata w pasmie
przenoszenia (w funkcjach projektujących filtry jest to rp) (dB). * gstop — minimalne wymagane
tłumienie w pasmie tłumienia (w funkcjach projektujących filtry jest to rs) (dB). * btype — typ filtra
('lowpass', 'highpass', 'bandpass', 'bandstop').
Funkcje do projektowania filtrów są zaimplementowane parami: * jedna pomaga dobierać rząd filtru
do wymagań projektowych, * druga oblicza współczynniki filtru.
W poniższych przykładach przyjmiemy:
T = 0.3
Fs = 100 # Hz
f = np.arange(0.01,Fs/2,0.01)
wp = 10/(Fs/2)
ws = 30/(Fs/2)
gpass = 1
gstop = 25
analog=
rp = gpass
rs = gstop
Filtr Butterwortha
daje gładką (bez tętnień) funkcję przenoszenia w całym zakresie częstości.
[n,Wn]=buttord(wp, ws, gpass, gstop)
[b,a]=butter(n,Wn)
charkterystyki(a,b,f,T,Fs)
print('Filtr Butterwortha, rząd: {}, częstość odcięcia
{:.3f}'.format(n,Wn*Fs/2))
Filtr Czebyszewa I rodzaju
gładka funkcja przenoszenia w paśmie tłumienia, minimalizowane są tętnienia w paśmie
przenoszenia
[n,Wn]=cheb1ord(wp, ws, gpass, gstop, analog)
[b,a]=cheby1(n, rp, Wn, btype='low', output='ba')
charkterystyki(a,b,f,T,Fs)
print('Czebyszewa I Typu: rząd: {}, częstość odcięcia
{:.3f}'.format(n,Wn*Fs/2))
Filtr Czebyszewa II rodzaju
gładka funkcja przenoszenia w paśmie przenoszenia, minimalizowane tętnienia w paśmie tłumienia
[n,Wn]=cheb2ord(wp, ws, gpass, gstop, analog=);
[b,a]=cheby2(n, rs, Wn, btype='low', analog=, output='ba')
charkterystyki(a,b,f,T,Fs)
print('Czebyszewa II Typu: rząd: {}, częstość odcięcia
{:.3f}'.format(n,Wn*Fs/2))
Filtr eliptyczny
daje najostrzejsze przejście pomiędzy pasmem tłumienia i przenoszenia przy tym samym rzędzie w
porównaniu z wyżej wymienionymi filtrami, tętnienia są obecne zarówno w paśmie przenoszenia jak i
w paśmie tłumienia
[n,Wn]=ellipord(wp, ws, rp,rs);
[b,a]=ellip(n, rp, rs, Wn, btype='low', analog=, output='ba')
charkterystyki(a,b,f,T,Fs)
print('Eliptyczny: rząd: {}, częstość odcięcia {:.3f}'.format(n,Wn*Fs/2))
Filtrowanie z zerowym przesunięciem fazowym
Zadanie
Filtrowanie sygnałów off-line można zrealizować tak, aby sygnał wyjściowy nie miał przesunięcia
fazowego. Procedura powyższa zaimplementowana jest w funkcji: scipy.signal.filtfilt. Jej działanie i
porównanie z efektami funkcji lfilter przedstawia poniższy przykład:
# częstość próbkowania
Fs = 100.0
# projekt dolnoprzepustowego filtra Butterwortha 5 rzędu
# o częstości odcięcia 10 Hz
[b,a] = butter(...)
# obliczamy funkcję przenoszenia
w,h = freqz(...)
transmitancja = ...
#opóźnienie grupowe
grupowe = -np.diff(np.unwrap(np.angle(h)))/np.diff(w)
# przeliczamy skalę w (radiany) na częstości w Hz
f = ...
# generujemy sygnał
t = np.arange(,1,1/Fs)
s = np.sin(2*np.pi*5*t)*np.hanning(len(t))
# Filtrowanie z zerowym opoznieniem fazowym
y = filtfilt(...)
# Filtrowanie standardowe
y1 = lfilter(b,a,s)
# WYKRESY
py.subplot(2,2,1)
py.plot(f,20*np.log10(transmitancja)) # przeliczenie modułu transmitancji na
dB
py.title('moduł transmitancji')
py.ylabel('[dB]')
py.subplot(2,2,3)
py.plot(f[:-1], grupowe )
py.title('opoznienie grupowe')
py.xlabel('[Hz]')
py.ylabel('punkty')
py.subplot(1,2,2)
py.plot(t,s)
py.plot(t,y,'g.')
py.plot(t,y1,'r')
py.legend(('s','filtfilt','lfilter'))
py.xlabel('[s]')
py.title('sygnaly')
py.show()
Zadanie
Skonstruować filtry dolnoprzepustowe rzędu n=5, o częstości odcięcia 30 Hz przy częstości
próbkowania sygnału 128 Hz, rp = 0,5 dB, rs = 20 dB, przy pomocy wszystkich podanych powyżej
funkcji i porównać ich własności.
Zadanie
Dobrać rząd i zaprojektować, a następnie zbadać własności otrzymanego filtru Butterwortha
spełniającego poniższe kryteria: pasmo przenoszenia 1000-2000 Hz, pasmo tłumienia zaczyna się
500 Hz od każdego z brzegów pasma przenoszenia, próbkowanie 10 kHz, najwyżej 1 dB tętnienia w
paśmie przenoszenia, co najmniej 60 dB tłumienia w paśmie tłumienia.
Zadanie: filtr pasmowy do wyszukiwania wrzecion snu
Zaprojektować filtr do wyławiania wrzecion snu z sygnału. Wrzeciona snu to struktury w sygnale
EEG rejestrowanym w czasie snu zawierające się w paśmie 11-15 Hz. Działanie filtra przetestować
na sygnale:
http://www.fuw.edu.pl/~jarekz/SYGNALY/TF/c4spin.txt
Sygnał ten to fragment zapisu EEG z II stadium snu elektroda C4 próbkownie 128Hz.
s = np.loadtxt('c4spin.txt') # wczytujemy sygnał z pliku tekstowego
Fs = 128
t = np.arange(,len(s))/Fs # przygotowujemy oś czasu
py.plot(t, s)
[b,a] = butter(...)
sf = filtfilt(...)
py.plot(t,sf)
py.show()
Zadanie 5: uwaga na odpowiedź impulsową
Przydadzą nam się pliki: * https://drive.google.com/open?id=0BzwQ_Lscn8yDNGc0aU5jSDFFMmc
Plik z sygnałem EKG * https://drive.google.com/open?id=0BzwQ_Lscn8yDOF9jX0pjcG9LSGc Plik z
metadanymi do tego sygnału
Proszę: * wykreślić pierwsze 10 sekund sygnału * zastosować filtr górnoprzepustowy Butterwartha o
częstościach odcięcia: 0.01, 0.1, 0.5 -> zaobserwuj jak długo stabilizuje się sygnał * Zastosuj filtr
pasmowoprzepustowy (11 - 14 Hz) i wykreśl wynik jego zastosowania na tle poprzedniej wersji
sygnału. Zinterpretuj wynik w kontekście funkcji odpowiedzi impulsowej tego filtra.
s = np.fromfile('EKG.bin', dtype='<f') # tworzymy tablicę sig o typie
określonym przez ''dtype''
# ustawiamy częstość próbkowania
Fs = 128
# tworzymy wektor czasu
t = np.arange(,len(s))/Fs
# ustalamy zakres indeksów sygnału i czasu do wyświetlania
zakres = np.logical_and(<t, t<10)
py.plot(t[zakres],s[zakres])
# filtr górnoprzepustowy (0.01, 0.1, 0.5)
[b,a] = butter(... )
sf = filtfilt(...)
py.plot(t[zakres],sf[zakres])
# filtr pasmowy
[bl,al] = butter(... )
sf_l = filtfilt(bl,al,sf)
py.plot(t[zakres],sf_l[zakres])
py.show()
Zadanie: Uwaga na odpowiedź schodkową
Wykorzystajmy fragment sygnału EKG z poprzedniego zadania (pomiędzy 12 a 40 -tą sekundą). *
wykreśl ten fragment * zaprojektuj filtr górnoprzepustowy Butterwortha o częstości odcięcia 0.1
(potem 0.5), rzedu 1 (potem 5), * przefiltruj sygnał z tymi współczynnikami za pomocą funkcji
filtfilt i lfilter , * dodaj do sygnału z lewej strony jego kopię odwróconą w czasie, * ten sygnał
przefiltruj funkcją lfilter i wykreśl jego drugą połowę, * zinterpretuj uzyskane wyniki w
kontekście funkcji odpowiedzi impulsowej.
zakres = np.logical_and(10<t, t<40)
t_z = t[zakres]
s_z = s[zakres]
py.plot(t_z,s_z, label = 'oryginalny')
py.grid('on')
# filtr górnoprzepustowy ( 0.1, 0.5)
[b,a] = butter(...)
sff = filtfilt(...)
py.plot(t_z, sff, label = 'filtfilt')
# lfilter
sfl = lfilter(...)
py.plot(t_z,...,label = 'lfilter')
# lfilter z przedłużeniem
x=np.concatenate((s_z[::-1],s_z))
sfl_p = lfilter(...)
py.plot(t_z,sfl_p[len(t_z):],label = 'lfilter z przedłużaniem')
py.legend()
py.show()
Przepróbkowywanie
Przepróbkowywanie do góry:
Zwiększamy częstość prókowania całkowitą ilość razy P
Najpowszechniej stosowana metoda polega na dodaniu P zer pomiędzy istniejące próbki sygnału tak
aby osiągnął on P-krotnie większą długość. Następnie taki rozciągnięty sygnał filtrujemy filtrem
dolnoprzepustowym o częstości odcięcia nie większej niż częstość Nyquista oryginalnego sygnału —
rozciąganie sygnału nie dokłada do niego nowej informacji więc i tak nic nie tracimy. Przykład
przepróbkowania do góry:
t = np.arange(,0.05,0.001) # czas
x = np.sin(2*np.pi*30*t) + np.sin(2*np.pi*60*t) # sygnał
py.subplot(3,1,1)
py.plot(x,'.')
py.title('Sygnał oryginalny')
py.subplot(3,1,2)
X = np.zeros(4*len(x))
X[::4] = x
py.plot(X,'.')
py.title('Sygnał poprzetykany zerami')
[b,a] = butter(8,...) # filtr powinien przepuszczać tylko te częstości,
# które były w oryginalnym sygnale tzn. poniżej
pierwotnego Nyqista
y = filtfilt(b,a,X); # filtrujemy dolnoprzepustowo
py.subplot(3,1,3)
py.plot(y,'.')
py.show()
Przepróbkowanie do dołu:
Zmniejszamy częstość próbkowania całkowitą ilość razy. Musimy pamiętać o tym, żeby wyfiltrować
to, co było w oryginalnym sygnale powyżej docelowego Nyquista, żeby uniknąć aliasingu w
wynikowym sygnale.
Fs1 = 128.0 # pierwotna częstość próbkowania [Hz]
FN1 = Fs1/2 # pierwotna częstość Nyquista
t = arange(,1,1.0/Fs1) # czas probkowany 1/Fs1
f1 = 6 # Hz
f2 = 60
fi = pi/2
s = sin(2*pi*t*f1+fi) + sin(2*pi*t*f2+fi)
subplot(4,1,1)
plot(t,s,'.-')
title(u'sygnał pierwotny')
# obnizamy czestosc probkowania k razy
k = 2
Fs2 = Fs1/k # nowa czestosc probkowania jest k razy niższa
FN2 = Fs2/2 # nowa częstość Nyquista
[b,a] = butter(8,FN2/FN1) # przefiltrujemy filtrem dolnoprzepustowym
# tak aby nic nie zostało powyzej
# docelowej częstości Nyquista
ss = filtfilt(b,a,s);
t2 = arange(,1,1.0/Fs2)
subplot(4,1,2)
plot(t,ss,'.-')
title(u'sygnał przefiltrowany dolnoprzepustowy')
subplot(4,1,3)
ss2 = ss[::k]
plot(t2,ss2,'.-')
title(u'sygnał przepróbkowany prawidłowo')
subplot(4,1,4)
ss3 = s[::k]
plot(t2,ss3,'.-')
title(u'sygnał przepróbkowany nieprawidłowo, bez filtrowania
dolnoprzepustowego')
show()
Zmiana częstości o wymierną ilość razy:
Zmieniamy częstość próbkowania o wymierną
liczbę razy — uzyskujemy składając powyższe kroki
tzn. najpierw zwiększamy częstość P-krotnie, a następnie zmniejszamy Q-krotnie.
Zadanie 6
Proszę napisać funkcję, która będzie przepróbkowywać sygnał o wymierną liczbę razy. Funkcja
powinna przyjmować sygnał, częstość próbkowania, parametry P i Q i zwracać przepróbkowany
sygnał i nową częstość próbkowania
def resample(s,fs,P=1,Q=1):
if P>1 and isinstance(P,int):
sP = np.zeros(P*len(s))
sP[...] = s
fs = ...
[b,a] = butter(...)
s = filtfilt(...)
if Q>1 and isinstance(Q,int):
fs = fs/Q
[b,a] = butter(...)
s = filtfilt(...)
s = s[...]
return s,fs
fs = 1000
t = np.arange(,0.05,0.001) # czas
s1 = np.sin(2*np.pi*30*t) + np.sin(2*np.pi*60*t) # sygnał
py.subplot(3,1,1)
py.plot(s1,'.')
y,fs2 = resample(s1,fs,P=10,Q=1)
py.subplot(3,1,2)
py.plot(y,'.')
py.show()
fs = 128.0
t = np.arange(,1,1.0/fs)
f1 = 6 # Hz
f2 = 40
fi = np.pi/2
s2 = np.sin(2*np.pi*t*f1+fi) + np.sin(2*np.pi*t*f2+fi)
py.subplot(3,1,1)
py.plot(s2,'.-')
y,fs2 = resample(s2,fs,P=1,Q=2)
py.subplot(3,1,2)
py.plot(y,'.-')
py.show()
