MADE IN

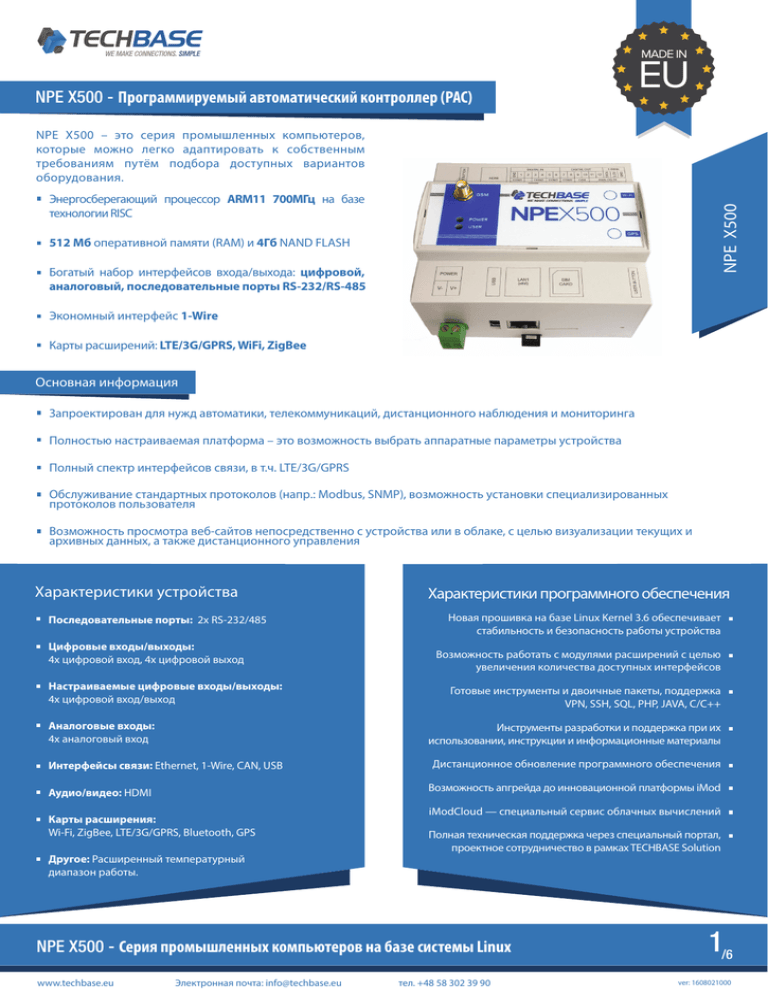

NPE X500 - Программируемый автоматический контроллер (РАС)
EU
NPE X500 – это серия промышленных компьютеров,
которые можно легко адаптировать к собственным
требованиям путём подбора доступных вариантов
оборудования.
NPE X500
Энергосберегающий процессор ARM11 700MГц на базе
технологии RISC
512 Мб оперативной памяти (RAM) и 4Гб NAND FLASH
Богатый набор интерфейсов входа/выхода: цифровой,
аналоговый, последовательные порты RS-232/RS-485
Экономный интерфейс 1-Wire
Карты расширений: LTE/3G/GPRS, WiFi, ZigBee
Основная информация
Запроектирован для нужд автоматики, телекоммуникаций, дистанционного наблюдения и мониторинга
Полностью настраиваемая платформа – это возможность выбрать аппаратные параметры устройства
Полный спектр интерфейсов связи, в т.ч. LTE/3G/GPRS
Обслуживание стандартных протоколов (напр.: Modbus, SNMP), возможность установки специализированных
протоколов пользователя
Возможность просмотра веб-сайтов непосредственно с устройства или в облаке, с целью визуализации текущих и
архивных данных, а также дистанционного управления
Характеристики устройства
Последовательные порты: 2x RS-232/485
Цифровые входы/выходы:
4x цифровой вход, 4x цифровой выход
Настраиваемые цифровые входы/выходы:
4x цифровой вход/выход
Аналоговые входы:
4x аналоговый вход
Характеристики программного обеспечения
Новая прошивка на базе Linux Kernel 3.6 обеспечивает
стабильность и безопасность работы устройства
Возможность работать с модулями расширений с целью
увеличения количества доступных интерфейсов
Готовые инструменты и двоичные пакеты, поддержка
VPN, SSH, SQL, PHP, JAVA, C/C++
Инструменты разработки и поддержка при их
использовании, инструкции и информационные материалы
Интерфейсы связи: Ethernet, 1-Wire, CAN, USB
Дистанционное обновление программного обеспечения
Возможность апгрейда до инновационной платформы iMod
Аудио/видео: HDMI
Карты расширения:
Wi-Fi, ZigBee, LTE/3G/GPRS, Bluetooth, GPS
Другое: Расширенный температурный
диапазон работы.
iModCloud — специальный сервис облачных вычислений
Полная техническая поддержка через специальный портал,
проектное сотрудничество в рамках TECHBASE Solution
NPE X500 - Серия промышленных компьютеров на базе системы Linux
www.techbase.eu
Электронная почта: [email protected]
тел. +48 58 302 39 90
1/6
ver: 1608021000
Применение
Типичный способ использования (3-функционное использование: C-L-V)
функциональность конвертера протоколов и интерфейсов (Convert) — получение данных из входных интерфейсов,
преобразование и передача на выходные интерфейсы, напр.: 3G/GPRS на внешние модули
NPE X500
функциональность регистратора данных (Log) — архивация данных с возможностью их открытия для доступа в форме файлов,
базы данных или при помощи внешних систем (напр.: SCADA или специальной iModCloud)
функциональность доступа через веб-сайты (Visualize) — данные представляются непосредственно с устройства или
при помощи специальных сервисов типа «облачных вычислений» (iModCloud)
Доступ через
браузер
Внешние устройства
I/O
Входные/исходящие
данные
NPE X500 может быть использован в качестве:
NPE X500
Сервер данных
напр.: SCADA
Особенности адаптации к промышленным условиям:
Низкое энергопотребление
Программируемый логический контроллер PLC
Телеметрический модуль с регистратором данных
Сервер последовательных портов
Конвертер протоколов и интерфейсов
Программируемый контроллер
Модем LTE/3G/GPRS/EDGE
MODBUS шлюз / маршрутизатор
SNMP-агент
Сервер WWW с поддержкой PHP и базы данных SQL
SMS шлюз
LTE/3G/GPRS маршрутизатор, NAT
Сервер электронной почты, FTP, SSH, VPN
и другие услуги системы Linux
Часы реального времени (RTC), питание от батарейки
Функция WatchDog обеспечивает контроль работы
выбранных услуг на уровне оборудования
Эффективные файловые системы, применяемые для флэш-памяти,
обеспечивают продолжительную, бесперебойную работу
Компактный, прочный корпус, производится из пластика ABS
или алюминия, предназначен для установки на DIN-рейку
Удобный способ установки благодаря применению винтовых разъемов
Отсутствие подвижных элементов (вентиляторов, дисков)
Версии с расширенным диапазоном рабочих температур: - 25 ~ 80°C
Модем LTE/3G/GPRS/EDGE*
Модем передает данные в стандарте LTE/3G/GPRS, а также поддерживает отправку и получение SMS-сообщений. NPE обладает специально
разработанными аппаратно- программными функциями, которые обеспечивают функциональность и экономность соединения:
Для обеспечения стабильности работы модема устройство было оснащено механизмом Watchdog.
Предустановленное ПО обеспечивает непрерывную проверку корректности соединения LTE/3G/GPRS, а также инициализирует его в
случае разъединения (услуга GPRS reconnect).
Сервер мультиплексации соединения через модем обеспечивает 3 независимых канала связи с модемом. Помимо прочего, позволяет
отправлять и получать текстовые сообщения во время передачи LTE/3G/GPRS.
Благодаря использованию DynDNS имеется возможность использования телеметрических sim-карт с динамическим IP-адресом.
Благодаря технологии VPN и iModCloud устройство позволяет использовать карты с частным IP-адресом.
* в зависимости от модели
www.techbase.eu
тел. +48 58 302 39 90
2/6
ver: 1608021000
Схема конфигурации
NPE X500
ПРЕДВАРИТЕЛЬНО
НАСТРОЕННЫЕ ВЕРСИИ*
NPE X500
БАЗА
Процессор ARM11
RAM 512MB, NAND FLASH 4GB
4x DO 1x 1-Wire USB
4x DI Ethernet
RTC
Mini
Standard
Max
1x RS-232/485
2x RS-232/485
2x RS-232/485
4x DIO
4x DIO
1x PCI-Express
4x ADC
2x PCI-Express
HDMI
ОПЦИЯ
КАРТЫ РАСШИРЕНИЙ
* другие конфигурации выполняются под заказ
Wi-Fi
ZigBee
LTE / 3G / GPRS
Bluetooth
Расширенный диапазон рабочей температуры
-25 ~ 80°C
www.techbase.eu
GPS
тел. +48 58 302 39 90
3/6
ver: 1608021000
iMod - это инновационная платформа программного обеспечения, которая позволяет быстро запустить
и полноценно использовать возможности устройства без необходимости программирования.
Полностью настраиваемая система, которая отражает типичное использование C-L-V (см. объяснение
выше). Для того чтобы узнать больше о платформе iMod перейдите на страницу
www.techbase.eu/imod
это программное обеспечение-услуга, которое
позволяет
полностью
контролировать
устройства iMod. Вместе они образуют
автономною решение — iModCloud Ecosystem.
Другими словами, это комбинация услуги в
облаке с веб-интерфейсом пользователя и
промышленного оборудования, управляемого
полностью дистанционно.
NPE X500
Специализированное программное обеспечение доступное на устройстве:
ГОТОВ К РАБОТЕ
iModCloud — является комплектом готовых компонентов, с возможностью их
адаптации к любой системе дистанционного мониторинга и управления.
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Пользовательский интерфейс системы, через веб-браузер на компьютере или
мобильном устройстве, доступен из любой точки мира.
PLC - программное обеспечение, которое позволяет запускать программы, созданные на языке
программирования лестничной логики, поддерживает протокол MODBUS
Развитая платформа для разработок, содержащая дополнительные пакеты ПО:
GPRS - облегчает управление соединением 3G/GPRS, обладает функциональными возможностями,
позволяющими контролировать статус соединения и обслуживание услуги DynDNS
SMS - позволяет отправлять и получать SMS-сообщения
APACHE - пакет HTTP-сервера, который обеспечивает доступ к устройству через браузер
PYTHON/RUBY/JAVA/PHP - пакеты, позволяющие создавать, развивать и запускать
приложения на многих языках программирования
PostgreSQL, MSSQL, SQLite - инструмент для обслуживания баз данных
Open VPN - позволяет создать соединение, которое обеспечивает связь между устройствами,
находящимися в разных сетях, обеспечивает очень высокий уровень безопасности
SSH - позволяет произвести удаленное подключение к устройству с самым высоким уровнем безопасности
GPS - дает возможность локализировать устройство, возможность мониторинга движения
единицы и синхронизации времени
www.techbase.eu
тел. +48 58 302 39 90
4/6
ver: 1608021000
Аксессуары
ИСТОЧНИКИ ПИТАНИЯ
SDK-0302-12VDC-R
AC/DC-питатель, вход 100-340В AC, выход 12В DC 1000мА, концы кабелей в трубочных зажимах
MDR-20-24
NPE X500
Источник питания на DIN-рейку, выход 24В DC 24 Вт, вход 85.264В AC или 120.370В DC
АНТЕННЫ
ANT-GSM-1M
GSM-антенна с частотой 824-960МГц / 1710-1910 МГц / 1920-2170 МГц
ADA-0086-L
Угловая резьбовая антенна, SMA, 900/1800 МГц
ДАТЧИКИ 1-WIRE
1Wire-Therm-Stainless
Цифровой датчик температуры в стальном корпусе
1Wire-Therm-ABS
Цифровой датчик температуры в корпусе из материала ABS
ПРЕОБРАЗОВАТЕЛИ M-BUS
mBus 10
Прозрачный аппаратный преобразователь последовательного интерфейса RS-232 на электрический
интерфейс M-BUS
mBus 400
Преобразователь mBus 400 — это прозрачный аппаратный преобразователь стандарта
последовательного интерфейса RS-232 на электрический интерфейс M-BUS.
Позволяет подключить 4 сигнальных линии — RxD, TxD, CTS, RTS.
ДАТЧИКИ/МОДУЛИ ZIGBEE
ZS-10, ZS-20
Многоканальный датчик ZigBee с питанием от батарейки
ZM-10, ZM-20
Релейный модуль входов/ выходов ZigBee
Распиновка
B (+)
A (-)
RS485_1 RS485_2
GND
3.3V
9 10 11 12
CAN
00
1-WIRE
DATA
8
GND
7
LOW
6
DO
HIGH
5
B (+)
TxD
COM2
GND
TxD
4
A (-)
2 3
COM1
RxD
HDMI
1
DIO
RxD
GND
DI
NPE X5
ADC
1 2 3 4
RESET
BUTTON
ТЕРМИНАЛ 1
NPE X
500
POWER
V- V+
USB
LAN1
(eth0)
www.techbase.eu
тел. +48 58 302 39 90
SIM CARD
USER
BUTTON
5/6
ver: 1608021000
Спецификация оборудования
CPU
ARM11 700 MHz
Память РАМ
512MB
Флэш-память
4096MB
Операционная система
Linux 3.6
Часы RTC
RTC, SRAM 240 байт, Wath Dog Timer
ИНТЕРФЕЙС ETHERNET
1x Ethernet 10/100 Mbps (соединение RJ45)
ПОСЛЕДОВАТЕЛЬНЫЕ ПОРТЫ
Порты RS-232 / RS-485
NPE X500
СИСТЕМА
2x RS-232 (3-контактный) / 2x RS-485 (2-контактный)
USB-ПОРТЫ
1x внешний USB 2.0 (host), 1x внутренний USB 2.0
ВХОДЫ / ВЫХОДЫ
Цифровые входы (DI)
4x DI (0..5V DC)
Цифровые выходы (DO)
4x DO (0.30V), макс. ток нагрузки: 500 мА
Настраиваемые входы / выходы
4x DI/DO, макс. энергоэффективность: 500 мА
Аналоговые входы
4x AI — диапазон 0.10V DC (18-битовое разрешение)
1-Wire
1x 1-Wire
CAN
1x CAN
ПИТАНИЕ
9 ~ 24 V AC/DC, 1000 mA
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
Размер
91 x 106 x 61 мм
Вес
300 г
Корпус
ABS или Алюминиевый, подходит для монтажа на DIN-рейку
УСЛОВИЯ ЭКСПЛУАТАЦИИ И ХРАНЕНИЕ
0 ~ 70°C, влажность: 5 ~ 95% RH (без образования конденсата)
Расширенный температурный диапазон: — 25 ~ 80°C, влажность: 5 ~ 95% RH
(без образования конденсата)*
ДОСТУПНЫЕ КАРТЫ РАСШИРЕНИЯ
Wi-Fi (IEEE 802.11 b/g/n, скорость до 150 Mbps, 64/128-bit WEP, WPA и WPA2)
Модем LTE/3G/GPRS, Модуль GPS
Bluetooth, ZigBee
ПОРТЫ И ФИЗИЧЕСКИЕ ИНТЕРФЕЙСЫ
1x RJ45 (Ethernet)
1x HDMI
2x моностабильный переключатель
Зажимной контакт 1x32 контактный
1x USB 2.0 тип А
1x 2 контактный разъём питания
1x слот SIM-карт
ПРОИЗВОДИТЕЛЬ
TECHBASE Group Sp. z o.o., Pana Tadeusza 14, 80-123 Gdańsk, Польша
*некоторые карты расширений могут ограничить температурный диапазон
www.techbase.eu
тел. +48 58 302 39 90
6/6
ver: 1608021000
