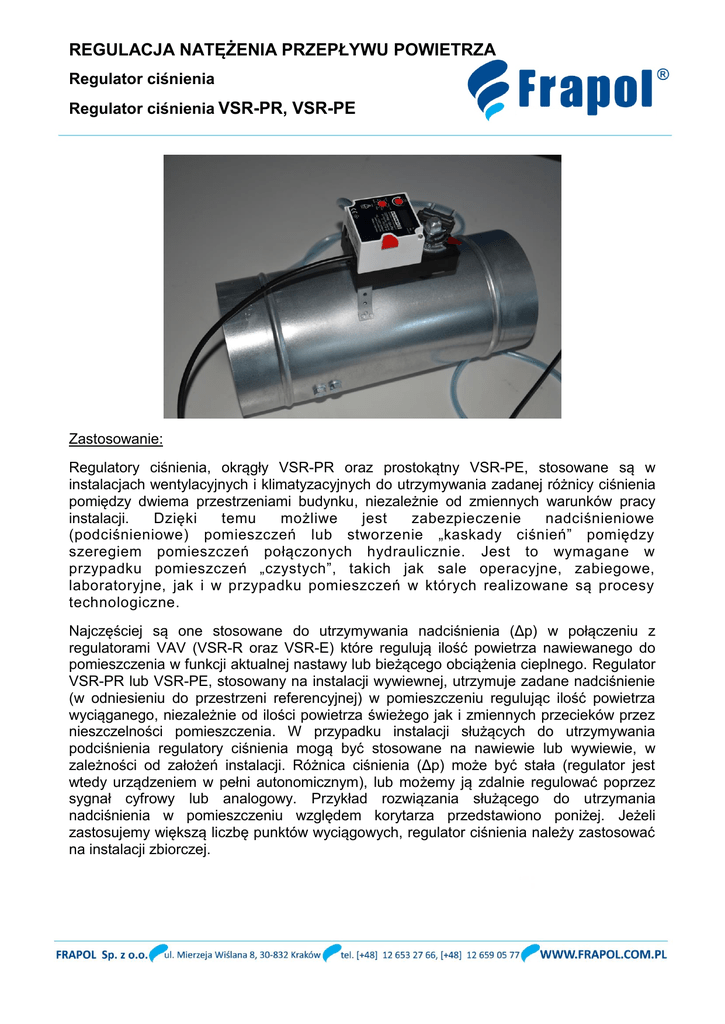

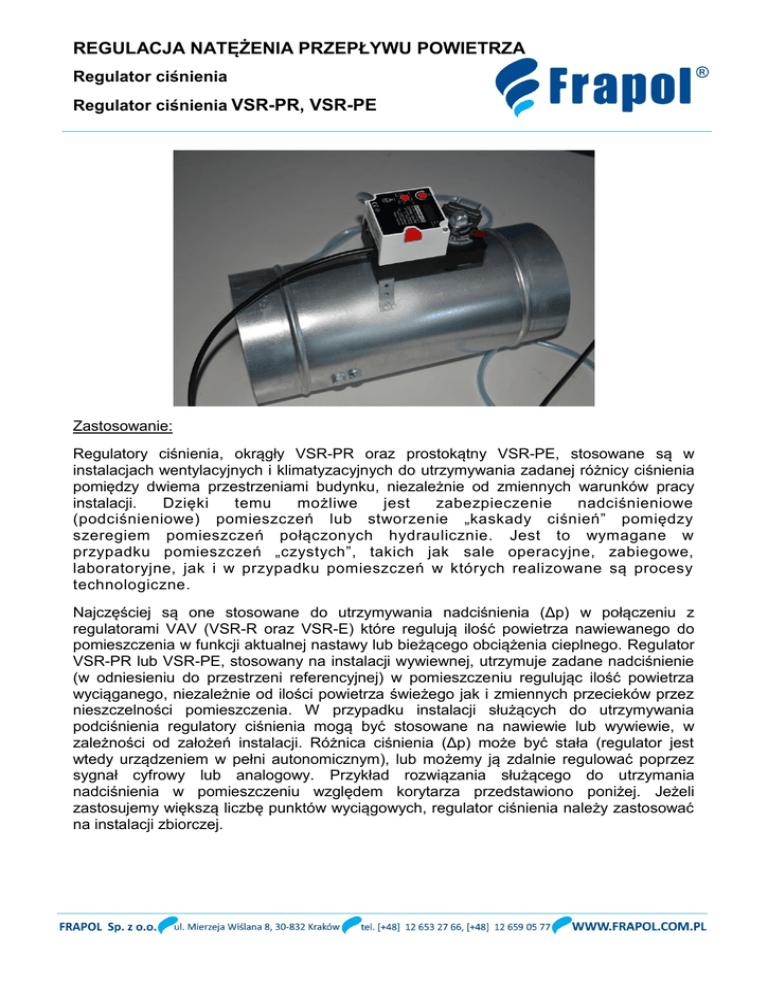

karta katalogowa

REGULACJA NATĘŻENIA PRZEPŁYWU POWIETRZA
Regulator ciśnienia
Regulator ciśnienia VSR-PR, VSR-PE
Zastosowanie:
Regulatory ciśnienia, okrągły VSR-PR oraz prostokątny VSR-PE, stosowane są w
instalacjach wentylacyjnych i klimatyzacyjnych do utrzymywania zadanej różnicy ciśnienia
pomiędzy dwiema przestrzeniami budynku, niezależnie od zmiennych warunków pracy
instalacji.
Dzięki
temu
możliwe
jest
zabezpieczenie
nadciśnieniowe
(podciśnieniowe) pomieszczeń lub stworzenie „kaskady ciśnień” pomiędzy
szeregiem pomieszczeń połączonych hydraulicznie. Jest to wymagane w
przypadku pomieszczeń „czystych”, takich jak sale operacyjne, zabiegowe,
laboratoryjne, jak i w przypadku pomieszczeń w których realizowane są procesy
technologiczne.
Najczęściej są one stosowane do utrzymywania nadciśnienia (Δp) w połączeniu z
regulatorami VAV (VSR-R oraz VSR-E) które regulują ilość powietrza nawiewanego do
pomieszczenia w funkcji aktualnej nastawy lub bieżącego obciążenia cieplnego. Regulator
VSR-PR lub VSR-PE, stosowany na instalacji wywiewnej, utrzymuje zadane nadciśnienie
(w odniesieniu do przestrzeni referencyjnej) w pomieszczeniu regulując ilość powietrza
wyciąganego, niezależnie od ilości powietrza świeżego jak i zmiennych przecieków przez
nieszczelności pomieszczenia. W przypadku instalacji służących do utrzymywania
podciśnienia regulatory ciśnienia mogą być stosowane na nawiewie lub wywiewie, w
zależności od założeń instalacji. Różnica ciśnienia (Δp) może być stała (regulator jest
wtedy urządzeniem w pełni autonomicznym), lub możemy ją zdalnie regulować poprzez
sygnał cyfrowy lub analogowy. Przykład rozwiązania służącego do utrzymania
nadciśnienia w pomieszczeniu względem korytarza przedstawiono poniżej. Jeżeli
zastosujemy większą liczbę punktów wyciągowych, regulator ciśnienia należy zastosować
na instalacji zbiorczej.
REGULACJA NATĘŻENIA PRZEPŁYWU POWIETRZA
Regulator ciśnienia
Regulator ciśnienia VSR-PR, VSR-PE
Sposób działania:
Zasada działania produkowanych przez Frapol regulatorów ciśnienia opiera się na
pomiarze różnicy ciśnienia pomiędzy przestrzeniami odniesienia, porównaniu go z
wartością zadaną, a następnie wysłaniu sygnału sterującego siłownikiem przepustnicy.
Proces ten realizowany jest poprzez kompaktową jednostkę sterującą wyposażoną w
czujnik różnicowy ciśnienia, przetwornik oraz siłownik. Do czujnika ciśnienia należy
doprowadzić rurki impulsowe z przestrzeni zabezpieczanej oraz przestrzeni odniesienia.
Jednostka sterująca musi być zasilana napięciem 24V AC/DC. Opcjonalnie należy
doprowadzić sygnał sterujący analogowy lub cyfrowy.
W przypadku sterowania utrzymywaną wartością Δp jest to realizowane poprzez sygnał
cyfrowy lub sygnał analogowy 0..10V DC lub 2..10V DC proporcjonalny do zakresu od Δp1
do Δp2. Z jednostki sterującej podawany jest zwrotnie sygnał napięciowy 0..10V DC lub
2..10V DC proporcjonalny do bieżącej Δp zmierzonej przez regulator (zakres napięć
odpowiada zakresowi 0..Δpnom).
Komunikacja cyfrowa możliwa jest po protokole komunikacyjnym PP-Bus, 1200 bodów,
max. 15V DC.
Każdy regulator w toku produkcji jest kalibrowany oraz wprowadzane są do niego
parametry podane przez użytkownika przy zamówieniu.
REGULACJA NATĘŻENIA PRZEPŁYWU POWIETRZA
Regulator ciśnienia
Regulator ciśnienia VSR-PR, VSR-PE
Konstrukcja:
Korpus oraz przegroda regulatora o przekroju okrągłym VSR-PR wykonane są ze stali
ocynkowanej. Przegroda doszczelniona jest uszczelką gumową. Elementem sterującym
przepustnicą jest siłownik Gruner.
Korpus oraz przegroda wielopłaszczyznowa regulatora o przekroju prostokątnym VSR-PE
wykonane są z aluminiom. Lamele przegrody uszczelnione są uszczelką gumową.
Elementem sterującym przepustnicą jest siłownik Gruner.
Regulator ciśnienia VSR-PR
Typowe wielkości
Dn
Dz
L
100
125
160
200
250
315
400
500
99
124
159
199
249
314
398,5
498,5
361
361
361
431
431
461
566
616
REGULACJA NATĘŻENIA PRZEPŁYWU POWIETRZA
Regulator ciśnienia
Regulator ciśnienia VSR-PR, VSR-PE
Regulator ciśnienia VSR-PE
Regulatory VSR-PE dostępne są w dowolnej konfiguracji wymiarów:
H
B
[mm]
[mm]
100-600
200-1000
Wyposażenie dodatkowe:
Regulatory ciśnienia VSR-PR oraz VSR-PE mogą być wyposażone w dwa warianty
siłownika: 227P lub 227PM. Siłownik 227PM wyposażony jest w wyświetlacz oraz pokrętła
umożliwiające podgląd aktualnych wartości odczytywanych przez siłownik oraz zmianę
parametrów użytkownika. Zmiana parametrów siłownika 227P możliwa jest jedynie
poprzez urządzenie diagnostyczne.
Każdy regulator ciśnienia może zostać pomalowany proszkowo na dowolny kolor z palety
RAL. Możliwe jest zastosowanie farby epoksydowej lub poliestrowej (domyślnie).
Możliwe jest również zamówienie dowolnego tłumika akustycznego z oferty firmy Frapol
dostosowanego wymiarowo do zamówionego regulatora.
REGULACJA NATĘŻENIA PRZEPŁYWU POWIETRZA
Regulator ciśnienia
Regulator ciśnienia VSR-PR, VSR-PE
Dane techniczne siłowników 227P oraz 227PM
Napięcie znamionowe
DC 24 V / AC 24 V
Zakres roboczy
DC 19.2 ... 30.0 V / AC 19.2 ...
28.8 V
Pobór mocy
2W
Przyłącze
Max. 70m.
Komunikacja
PP-Bus, 1200 Baud, max. DC 18
V
Klasa ochronności
III ( napięcie bezpieczne -niskie)
Ochrona
IP 42
Temperatura otoczenia
-20 st C…+50 st C
Obsługa
Bezobsługowy
CE
NSR: 73/23 EWG / EMV: 89/336
EWG
Montaż regulatorów przepływu
Regulatory VSR-PR oraz VSR-PE pracują prawidłowo niezależnie od kierunku montażu.
Siłownik może być montowany w dowolnej orientacji.
Domyślnie regulator VSR-PR zakończony jest z obu stron nyplowo. Regulator VSR-PE z
obu stron posiada ramkę połączenia kołnierzowego o wysokości 30 mm.
REGULACJA NATĘŻENIA PRZEPŁYWU POWIETRZA
Regulator ciśnienia
Regulator ciśnienia VSR-PR, VSR-PE
Przykład zamówienia:
REGULACJA NATĘŻENIA PRZEPŁYWU POWIETRZA
Regulator ciśnienia
Regulator ciśnienia VSR-PR, VSR-PE
Dokumenty dopuszczające
Deklaracja Zgodności Producenta
Uwaga!
W przypadku zamawiania regulatorów w wykonaniu specjalnym, lub wyposażonych w
niestandardową szynę komunikacyjną, okres realizacji może ulec zmianie. W przypadku
zamawiania regulatorów sterujących ciśnieniem zamiast parametrów przepływu należy
podać zakres sterowanych ciśnień.
