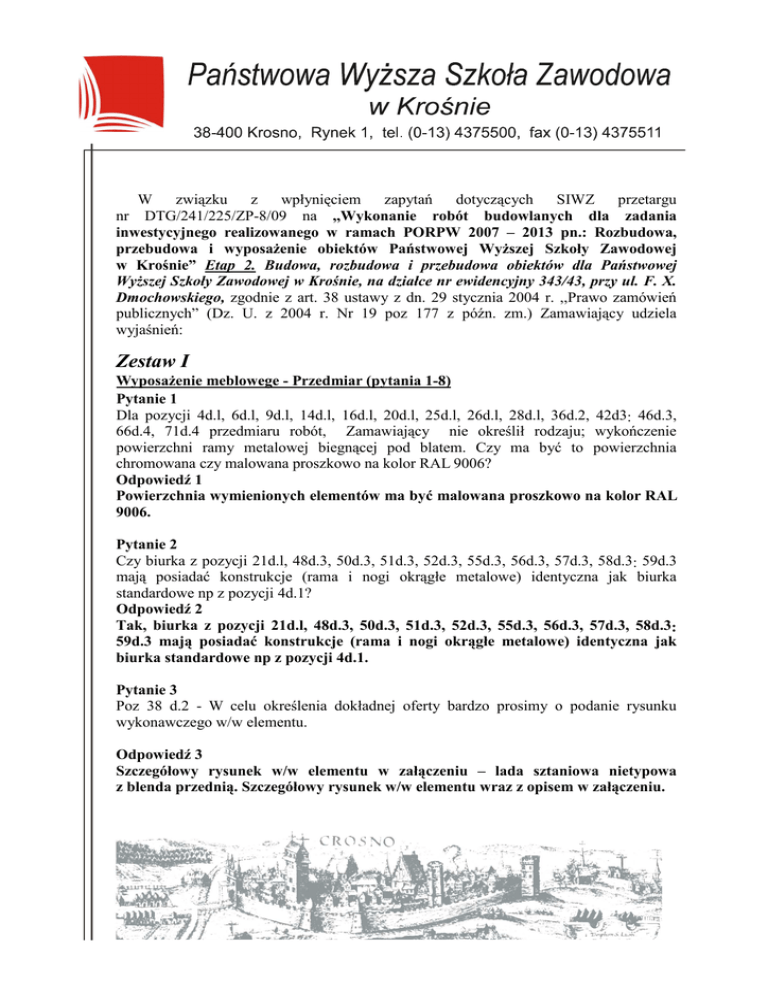

Odpowiedzi

W
związku
z
wpłynięciem
zapytań
dotyczących
SIWZ przetargu
nr DTG/241/225/ZP-8/09 na ,,Wykonanie robót budowlanych dla zadania
inwestycyjnego realizowanego w ramach PORPW 2007 – 2013 pn.: Rozbudowa,
przebudowa i wyposaŜenie obiektów Państwowej WyŜszej Szkoły Zawodowej
w Krośnie” Etap 2. Budowa, rozbudowa i przebudowa obiektów dla Państwowej
WyŜszej Szkoły Zawodowej w Krośnie, na działce nr ewidencyjny 343/43, przy ul. F. X.
Dmochowskiego, zgodnie z art. 38 ustawy z dn. 29 stycznia 2004 r. ,,Prawo zamówień
publicznych” (Dz. U. z 2004 r. Nr 19 poz 177 z późn. zm.) Zamawiający udziela
wyjaśnień:
Zestaw I
WyposaŜenie meblowege - Przedmiar (pytania 1-8)
Pytanie 1
Dla pozycji 4d.l, 6d.l, 9d.l, 14d.l, 16d.l, 20d.l, 25d.l, 26d.l, 28d.l, 36d.2, 42d3: 46d.3,
66d.4, 71d.4 przedmiaru robót, Zamawiający nie określił rodzaju; wykończenie
powierzchni ramy metalowej biegnącej pod blatem. Czy ma być to powierzchnia
chromowana czy malowana proszkowo na kolor RAL 9006?
Odpowiedź 1
Powierzchnia wymienionych elementów ma być malowana proszkowo na kolor RAL
9006.
Pytanie 2
Czy biurka z pozycji 21d.l, 48d.3, 50d.3, 51d.3, 52d.3, 55d.3, 56d.3, 57d.3, 58d.3: 59d.3
mają posiadać konstrukcje (rama i nogi okrągłe metalowe) identyczna jak biurka
standardowe np z pozycji 4d.1?
Odpowiedź 2
Tak, biurka z pozycji 21d.l, 48d.3, 50d.3, 51d.3, 52d.3, 55d.3, 56d.3, 57d.3, 58d.3:
59d.3 mają posiadać konstrukcje (rama i nogi okrągłe metalowe) identyczna jak
biurka standardowe np z pozycji 4d.1.
Pytanie 3
Poz 38 d.2 - W celu określenia dokładnej oferty bardzo prosimy o podanie rysunku
wykonawczego w/w elementu.
Odpowiedź 3
Szczegółowy rysunek w/w elementu w załączeniu – lada sztaniowa nietypowa
z blenda przednią. Szczegółowy rysunek w/w elementu wraz z opisem w załączeniu.
Pytanie 4
Poz 39 d.2 - Proszę o określenie rodzaju i wykończenia wieszaków z w/w pozycji. Czy są
to elementy wolno stojące, czy tez naścienne?
Odpowiedź 4
Są to elementy naścienne. Szczegółowy rysunek w/w elementu wraz z opisem
w załączeniu.
Pytanie 5
Poz 49 d.3 - proszę o dokładniejsze określenie sposobu wykonania w/w pozycji.
Odpowiedź 5
Szczegółowy rysunek w/w elementu wraz z opisem w załączeniu.
Pytanie 6
Poz 53 d.3 - proszę o dokładniejsze określenie sposobu wykonania w/w pozycji.
Odpowiedź 6
Szczegółowy rysunek w/w elementu wraz z opisem w załączeniu.
Pytanie 7
Poz 54 d.3 - W celu określenia dokładnej oferty bardzo prosimy o podanie rysunku
wykonawczego w/w elementu.
Odpowiedź 7
Szczegółowy rysunek w/w elementu wraz z opisem w załączeniu.
Pytanie 8
Proszę o dokładne określenie wykonania pozycji 60 d.3 - wpisane wymiary określają blat
jako element o długości 370 cm, głębokości 60 cm i wysokości 70 cm - jeśli wymiary te
są poprawne proszę o określenie rodzaju konstrukcji na której blat jest oparty. Czy blat
ma zostać wykonany z płyty melaminowanej?
Odpowiedź 8
Szczegółowy rysunek w/w elementu wraz z opisem w załączeniu.
Wentylacje (pytania 9-18)
Pytanie 9
W opisie instalacji wentylacji i klimatyzacji przyjęto prace centrali wentylacyjnej w
stosunku 40% - 60%. W związku z czym spręŜarki agregatu podczas częściowego
obciąŜenia mogą pracować przemiennie. Czy automatyka przewiduje takie rozwiązanie,
które wydłuŜy Ŝywotność urządzenia.
Odpowiedź 9
Tak, automatyka agregatu zapewnia naprzemienne włączanie się spręŜarek, tak aby
ich Ŝywotność urządzenia była maksymalnie długa.
Pytanie 10
W projekcie wentylacji kuchni w budynku auli zastosowano klimakonwektor kanałowy 2
rurowy. Przez wzgląd na bezpośrednią czerpnię z zewnątrz istnieje zagroŜenie
uszkodzenia wymiennika w okresie zimowym. W opisie automatyki nie ujęto
zabezpieczenia typu Frost dla powyŜszego urządzenia. Prosimy o informację czy takowe
zabezpieczenie winno być zastosowane i uwzględnione w kosztach.
Odpowiedź 10
NaleŜy wycenić klimakonwektor wraz z kanałowym czujnikiem temperatury. Zbyt
niska temperatura zmierzona przed nagrzewnica powodowała będzie pełniejsze
otwarcie zaworu trójdrogowego.
Pytanie 11
Czy zawór trójdrogowy wymiennika grzania klimakonwektora ma zostać dostarczony
wraz z urządzeniem czy jest on przewidziany w branŜy CT. Prosimy o określenie,
w której branŜy naleŜy go skalkulować.
Odpowiedź 11
Zawór trójdrogowy do klimakonwektora będzie dostarczony wraz z tym
urządzeniem – koszt zaworu ująć w branŜy wentylacyjnej.
Pytanie 12
Klapy p.poŜ po zamontowaniu w przegrodzie powinny być uszczelnione
przeciwpoŜarową masą niepalną i odpowiednio oznakowane. Prosimy o określenie czy
obróbki i oznakowanie klap p.poŜ. leŜą po stronie branŜy budowlanej czy wentylacyjnej.
Odpowiedź 12
Uszczelnienia i oznakowania klap przeciwpoŜarowych powinny być skalkulowane
w branŜy budowlanej.
Pytanie 13
Brak w przedmiarach pozycji dotyczącej instalacji odprowadzenia kondensatu od
chłodnic central wentylacyjnych. Prosimy o określenie czy w/w prace leŜą po stronie
branŜy wod-kan czy wentylacyjnej. Prosimy o uzupełnienie przedmiaru robót.
Odpowiedź 13
Rzeczywiście na etapie wykonywania przedmiaru robót „przegapiono”
odprowadzenie kondensatu od central wentylacyjnych. Wykonanie instalacji
odprowadzenia skroplin leŜy po stronie Wykonawcy wentylacji. Skropliny od
wszystkich central wentylacyjnych wyposaŜonych w chłodnicę lub odzysk ciepła
(wymiennik krzyŜowy lub obrotowy) odprowadzić naleŜy do najbliŜszych
przewodów lub kratek kanalizacji sanitarnej.
Pytanie 14
W dokumentacji projektowej przewidziano instalację odciągów z okapów kuchennych
wykonaną z rur stalowych ocynkowanych. W warunkach kuchennych (wilgoć, wysoka
temperatura, środki czystości) powłoka rur stalowych ocynkowanych ulega bardzo
szybkiemu zniszczeniu i korozji. Z naszego doświadczenia proponujemy zastosować
instalację odciągową z rur stalowych kwasoodpornych.
Odpowiedź 14
Instalację odciągów z okapów kuchennych naleŜy wykonać z rur stalowych
kwasoodpornych.
Pytanie 15
W dokumentacji projektowej zastosowano wentylator kanałowy typu VENT prod
Venture. Nie jest to wentylator przeznaczony do pracy z okapami kuchennymi, przede
wszystkim przez wzgląd na niską temperaturę pracy, typoszereg kanałowy oraz brak
dostępu serwisowego (konieczność czyszczenia). Zalecamy zastosowanie wentylatorów
specjalistycznych, boczno -kanałowych.
Odpowiedź 15
W miejsce wentylatorów VENT (pozycje W3-1 i W3-18) naleŜy skalkulować
wentylatory bocznokanałowe firmy Systemair typ KBT 160E4. Na etapie
wykonawstwa dostarczony zostanie rysunek zamienny na ten fragment instalacji.
Pytanie 16
W dokumentacji przetargowej załączono przedmiar uzupełniający bez zestawienia
materiałów. Prosimy o uzupełnienie.
Odpowiedź 16
W załączeniu zestawienie materiałów i schemat dotyczący wszystkich węzełków przy
centralach – specyfikacja elementów.
Pytanie 17
W opisie zawarta jest konstrukcja wsporcza pod jednostki zewnętrzne klimatyzatorów,
czy moŜliwe jest zastosowanie oryginalnych mocowań producenta urządzeń
klimatyzacyjnych.
Odpowiedź 17
Producent zaprojektowanych klimatyzatorów nie posiada w ofercie konstrukcji
wsporczych pod jednostki zewnętrzne (oferuje jedynie wsporniki do zawieszania na
ścianie).
Pytanie 18
W przedmiarze robót branŜy wentylacji mechanicznej brak pozycji dotyczącej wyrzutni
ściennych dla instalacji wyciągowych pomieszczeń sanitarnych. Prosimy o uzupełnienie.
JeŜeli konieczne jest malowania ich na kolor elewacji budynku, prosimy o uwzględnienie
tego w pozycji przedmiaru.
Odpowiedź 18
Na wszystkich budynkach naleŜy zastosować wyrzutnie ścienne KWO-AL o średnicy
odpowiadającej średnicy kanału wyciągowego prowadzonego przez ścianę
zewnętrzną. Wyrzutnie zostały skalkulowane – poz. 13,14 (bud 1), poz. 40 (bud 2).
NaleŜy je pomalować na kolor elewacji.
Ogrodzenie (pytania 19-22):
Pytanie 19
Jaka długość ogrodzenia jest właściwa, 798,2 mb wynikająca z przedmiaru czy 845 mb
wynikająca z projektu zagospodarowania i opisu?
Odpowiedź 19
Prawidłowa długość ogrodzenia terenu wynosi: 798,2m (zgodnie z przedmiarem).
Pytanie 20
Projekt zakłada dwie bramy samonośne i jedną rozwierną. Przedmiar natomiast - jedną
samonośnąi jedną rozwierną. Które załoŜenia są właściwe?
Odpowiedź 20
Tak jak w projekcie. Ilość i rodzaj bram: 3 sztuki bram wjazdowych w tym dwie
samonośne i jedna rozwierana. Wszystkie 3 bramy o szerokości 4m.
Pytanie 21
Projekt zakłada wysokość przęseł 1960 mm oraz murek o wysokości około 30 cm.
Przedmiar podaje wysokość przęseł 2030 mm a o murku nic nie wspomina. Co jest
właściwe?
Odpowiedź 21
Tak jak w projekcie. Ogrodzenie terenu ma być wykonane z paneli ogrodzeniowych
o wysokości 1960 mm wraz z utwierdzeniem słupków przęsłowych w
prefabrykowanej podmurówce ( podmurówka z płyt betonowych o wymiarach
2370x270x60mm).
Pytanie 22
Proszę określić dokładnie jakiego typu mają być stojaki na rowery? Projekt opisuje pod tą
pozycją kosze na śmieci. Natomiast pod nazwą Kemi występują trzy rodzaje stojaków.
Odpowiedź 22
Stojaki na rowery typ KEMI 008240 (kolor grafit) firmy KOMSERWIS lub innej
równowaŜnej.
Pytanie 23
Zestawienie stolarki bud nr la - Jak naleŜy rozumieć zapis - „okna aluminiowe z szybą
P4? Czy ma to być obustronnie szyba P4 (44.4/R/44.4) czy jednostronnie szyba P4
(44.4/R/4)?
Odpowiedź 23
Zastosować jednostronną szybę P4 (44.4/R/4)
Pytanie 24
Budynek nr 1a, poz. 106 kosztorysu - HUFCOR lOOk. Jakie jest wypełnienie ściany
akustycznej typ 100/100k (melamina, laminet, formir, lustro)?
Jaka ma być akustyczność? - wg przedmiaru min 51 dB, wg projektu min 56 dB
(szczegółowa specyfikacja techniczna wykonania i odbioru robót - str. 38 pkt 1.3) Jaki
kolor szyny - RAL 9010 czy aluminium anodowane?
Odpowiedź 24
Zastosować ścianę akustyczną 100 o wykończeniu standardowym z melaminy
o akustyczności 51dB. Kolor szyny w naturalnym kolorze stali.
Pytanie 25
DACH bud nr 1a - Wg przedmiaru płyty warstwowe z wypełnieniem styropianowym, wg
opisu technicznego konstrukcji str. 2 - płyty warstwowe z wypełnieniem z wełny
mineralnej. Co jest właściwe?
Odpowiedź 25
Jak w projekcie konstrukcyjnym – zastosować płyty z wypełnieniem z wełny
mineralnej.
Pytanie 26
Bud nr 1a - Jakie są wymiary wycieraczki? Jaka wysokość profilu 12 i 22 mm? Kolor:
szary, czarny?
Odpowiedź 26
W budynku 1a w wiatrołapie (1/12) zastosować wycieraczkę Alumatex o wielkości
150/150 cm oraz w wiatrołapie (1/28) zastosować wycieraczkę 120/120 cm.
Wycieraczki o profilu 12 mm kolor szary.
Pytanie 27
Krzesła - poz. 255 przedmiaru bud. Nr 1a - Jaki kolor
konstrukcji?
Odpowiedź 27
Kolor konstrukcji krzesła to RAL 9006
Pytanie 28
Bud nr 1a - Wg przedmiaru i specyfikacji technicznej - drewno klejone 10x40cm,
natomiast wg rysunku 3/K (konstrukcja więźby 1a) belki drewniane 12x30cm. Co jest
właściwe?
Odpowiedź 28
Zastosować belki z drewna klejonego o wymiarach 10x40.
Pytanie 29
Bud nr 1a - Wg opisu wykonawczego str. 6 - dach kryty blachą aluminiowana rąbek
stojący, wg przedmiaru i przekrojów - blacha cynkowo-tytanowa. Co jest właściwe?
Odpowiedź 29
Tak jak w projekcie i przedmiarze zastosować blachę cynkowo – tytanową.
Pytanie 30
Zagospodarowanie terenu - branŜa budowlana - Amfiteatr.
Brak części architektonicznej projektu oraz przekroi na budynek Amfiteatru. Aby
właściwie wycenić obiekt musimy mieć kompletną dokumentację. Prosimy
o uszczegółowienie dokumentacji lub uszczegółowienie przedmiaru robót.
Odpowiedź 30
Zamawiający rezygnuje z budowy amfiteatru. Roboty budowlane mają uwzględniać
jedynie doprowadzenie kabla zasilającego do planowanego miejsca usytuowania
tylnej ściany amfiteatru co jest ujęte w dokumentacji - BranŜa Elektryczna
cz.2/przedmiary/teren zewn.przedmiar poz 3.15. W związku z powyŜszym w ofercie
nie naleŜy uwzględniać pozostałych przedmiarów dotyczących amfiteatru.
Pytanie 31
Gdzie w bud 1a naleŜy zastosować płyty Focus D 60x60x2. Wg Specyfikacji Technicznej
w bud 1a nie występują tego rodzaju płyty, natomiast w przedmiarze znalazła się taka
pozycja w ilości 260,013 m2 - poz. 193. Jedyne miejsce gdzie moŜna je zastosować to
pom. 2/2 wg rys. 2/A (bud la) lecz pow. tego pomieszczenia to 124,7 m2, a nie 260,013
m 2.
Odpowiedź 31
Płyty Fokus D zastosowano w pom. 2/2 a takŜe w pom. 1/3, 1/4, 1/5, 1/8, 1/9, 1/10,
1/11. Łączna powierzchnia sufitów Focus D to 198,3 m2
Pytanie 32
Dlaczego w auli bud. 1A zastosowano panele sufitowe Master E gamma i Master E alpha?
Na Ŝadnym z rysunków nie widać gdzie są zastosowane poszczególne rodzaje paneli alpha i gamma. Z czego wynika takie zróŜnicowanie i gdzie konkretnie zastosowano dany
rodzaj panela?
Odpowiedź 32
Gamma – Posiada właściwości dźwiękochłonne wyłącznie w zakresie niskich
częstotliwości. Master gamma sprawdza się w połączeniu z Master alpha do sal
wykładowych o powierzchni ponad 100 m2 UŜywa się równieŜ po to, by uzyskać
wzmocnienie głosu osoby mówiącej poprzez odbijanie dźwięku ( klasa E).
SZCZEGÓŁY
ZASTOSOWANIA
POSZCZEGÓLNYCH
PANELI
SĄ
POKAZANE NA RYSUNKACH PROJEKTU AKUSTYKI. W załączeniu projekt
akustyki w wersji elektronicznej.
Pytanie 33
Proszę o uściślenie zapisu dotyczącego rur spustowych i rynien w budynkach nr 1,2,3.
Zapis w kosztorysie - rynna dachowa z blachy stalowej ocynkowanej powlekanej firmy
Pruszyński o śr. 170mm. Dokumentacja określa rury spustowe o 150 nie pokazuje
przekroju rynien. Opis techniczny mówi o orynnowaniu PCV rynny 0 150mm, rury
spustowe 0 110. Nadmieniam, Ŝe firma Pruszyński nie produkuje rynien dachowych 0
170mm. Informujemy równieŜ, Ŝe w kosztorysach brak jest pozycji rur spustowych
(jakichkolwiek). Proszę o zajęcie stanowiska.
Odpowiedź 33
Zastosować w budynkach orynnowanie firmy Pruszyński lub równowaŜne. W
budynkach nr 1 i 2 rynny o 150mm i rury spustowe o100 mm. W budynku nr 3
rynny o125 mm i rury spustowe o90mm. Brakujące pozycje rur spustowych w
kosztorysie naleŜy doliczyć.
Pytanie 34
Budynek nr 1 - W kosztorysie budowlanym w poz. 31 podano 2 klapy dymowe 100x200,
a w dokumentacji występuje 3 szt. Jaką ilość naleŜy przyjąć?
Odpowiedź 34
Tak jak w projekcie. W Budynku nr 1 naleŜy przyjąć 3 klapy dymowe 100x200 oraz
1 klapę 100x100. W Budynku nr 2 naleŜy przyjąć 2 klapy dymowe 100x200 oraz 1
klapę 100x100.
Pytanie 35
Proszę o dokładne określenie wymiaru okien VELUX. Okna 60x100 nie występują w
produkcji. MoŜna stosować okna 55x98cm lub 66x98cm. Proszę podać jakie zastosować?
Odpowiedź 35
Wymiary okien VELUX 66x98cm.
Pytanie 36
We wszystkich budynkach w opisie technicznym przewidziano parapety wewnętrzne
komorowe drewniane w tym samym kolorze co stolarka, natomiast przedmiary wykazują
parapety PCV. Jakie naleŜy przyjąć? Co to znaczy parapet wewnętrzny komorowy
drewniany? Stolbud produkuje parapety drewniane ale pełne. Proszę o podanie szerokości
parapetów oraz rodzajów drewna i kolorystyki.
Odpowiedź 36
Tak jak w projekcie. Zastosować parapety drewniane w tym samym kolorze co
stolarka okienna. Nazwa parapety drewniane komorowe jest omyłką pisarską.
Maksymalne szerokości parapetów wewnętrznych w budynku nr 1 – 55cm ,
w budynku nr 1a - 30cm, w budynku nr 2 – 55cm, w budynku nr 3 – 35cm.
Przewiduje się iŜ ze względu na wymianę okien i zastosowanie docieplenia
wewnętrznego budynków wyŜej wymienione gabaryty parapetów mogą ulec zmianie.
Pytanie 37
Budynek nr 1,2 - Docieplenie ścian zewnętrznych od wewnątrz. Na przekrojach
występuje płyta gipsowo - kartonowa 20mm i wełna mineralna gr. 6cm. W opisie
technicznym płyta gipsowo - kartonowa 20mm i wełna gr. 10cm, tak samo podaje
kosztorys. Jakiej grubości zastosować wełnę mineralną?
Odpowiedź 37
Tak jak w opisie technicznym, na rzutach i w kosztorysie - docieplenie ścian
zewnętrznych od wewnątrz następująco: płyta gipsowo-kartonowa 2cm i wełna
mineralna gr. 10cm.
Zestaw II
Pytanie 1
W celu właściwego przygotowania i złoŜenia oferty na powyŜsze zadanie zwracamy się
prośbą do Zamawiającego o podanie zestawienia wszystkich przedmiarów występujących
w powyŜszym przetargu.
Odpowiedź 1
Wykaz przedmiarów:
- BranŜa Drogowa
-BranŜa Budowlana Budynek nr1, 1a, 2, 3 i rozbiórka klasopracowni
- BranŜa Sanitarna
- Sieć gazowa.
- Kotłownia gazowa
- Kanalizacja deszczowa, sanitarna, wodociągowa i kanał
ciepłowniczy.
- Instalacja centralnego ogrzewania bud.1
- Instalacja centralnego ogrzewania bud.1a
- Instalacja centralnego ogrzewania bud.1a ( sieć rozprowadzająca)
- Instalacja centralnego ogrzewania bud.2
- Instalacja centralnego ogrzewania bud.3
- Wewnętrzna instalacja wod-kan-p.poŜ. bud.1
- Wewnętrzna instalacja wod-kan-p.poŜ. bud.1a
- Wewnętrzna instalacja wod-kan-p.poŜ. bud. 2
- Wewnętrzna instalacja wod-kan-p.poŜ. bud. 3
- Instalacja gazu bud.1a
- Instalacja gazu bud.2
- Instalacja wentylacji i klimatyzacji. bud. nr 1
- Instalacja wentylacji i klimatyzacji. bud. nr 1a
- Instalacja wentylacji i klimatyzacji bud. nr 2
- Instalacja wentylacji i klimatyzacji bud. nr 3
- Przedmiar uzupełniający ( instalacja wentylacji i klimatyzacji)
- BranŜa Elektryczna
- System sygnalizacji poŜaru (SAP) i oddymianie.
- System Audiowizualny AV.
- System Telewizji Przemysłowej CCTV.
- Kanalizacja teletechniczna.
- Instalacje teren zewnętrzny
- Instalacja elektryczna Bud. 1
- Instalacja elektryczna Bud. 1A
- Instalacja elektryczna Bud. 2
- Instalacja elektryczna Bud. 3
- Instalacja elektryczna kotłownia.
- Instalacja elektryczna amfiteatr.
- Projekt zagospodarowanie terenu
- Mała architektura
−
- Miejsce gromadzenia odpadów stałych
- Wiata
WyposaŜenie dla obiektów PWSZ (meble).
Pytanie 2
Jaka jest prawidłowa długość ogrodzenia terenu?, wg projektu wykonawczego długość ta
wynosi 845,0 mb, a zgodnie z przedmiarem robót 790,2 mb. Prosimy o podanie właściwej
długości jaką naleŜy wycenić.
Odpowiedź 2
Prawidłowa długość ogrodzenia terenu wynosi: 798,2m (zgodnie z przedmiarem).
Pytanie 3
Prosimy o określenie czy ogrodzenie terenu ma być wykonane z paneli ogrodzeniowych
o wysokości 1960 mm + bramy firmy Konsport, tak jak podaje projekt wykonawczy, czy
z paneli ogrodzeniowych o wysokości 2030 mm + bramy tak jak jest w przedmiarze
robót..
Odpowiedź 3
Ogrodzenie terenu ma być wykonane z paneli ogrodzeniowych o wysokości 1960 mm
wraz z utwierdzeniem słupków przęsłowych w prefabrykowanej podmurówce.
podmurówka z płyt betonowych o wymiarach 2370x270x60mm)+ bramy firmy
Konsport lub innej firmy o równowaŜnych parametrach.
Pytanie 4
Projekt wykonawczy podaje wykonanie 3 sztuk bram wjazdowych tj. 2 szt. samonośne
sterowane pilotem o szer. 4 m i 1 szt. rozwieraną o szer. równieŜ 4 m, w przedmiarze jest
ta sama ilość bram samonośnych i rozwieranych. Prosimy o podanie właściwych ilości
jakie naleŜy przyjąć do wyceny.
Odpowiedź 4
Tak jak w projekcie. Ilość i rodzaj bram: 3 sztuki bram wjazdowych w tym dwie
samonośne i jedna rozwierana. Wszystkie 3 bramy o szerokości 4m.
Zestaw III
Pytanie 1
Przedmiar robót branŜy drogowej poz. nr 4, „rozebranie elementów ruiny
wraz z transportem itd." prosimy o podanie czego dotyczy ta pozycja?,
brak dokładnego opisu w SST D-3 (specyfikacja dotyczy innego przetargu
„ogrodzenie przy wjeździe na parking KMP, kosze przy okienne)!
Oraz uprzejmie prosimy o podanie przybliŜonej ilości „elementów ruiny"' do
rozbiórki w jednostkach .,m 2 ".
Odpowiedź 1
Pozycja nr 4 przedmiaru dotyczy rozbiórki w niezbędnym do realizacji
zadania zakresie
około 94 mb fundamentów o zmiennej wysokości
(pozostałości silosu) opisanych na mapie do celów projektowych jako
"ruina", opis SST D-3 jest omyłką pisarską.
Pytanie 2
Na planie zagospodarowania są zaznaczone obiekty (budynki) przeznaczone do
rozbiórki (teren planowanego parkingu), w przedmiarach robót nie są
uwzględnione. Prosimy o podanie czy roboty rozbiórkowe powyŜszych budynków
zostały wyłączone z przetargu przez Zamawiającego
Odpowiedź 2
Zgodnie z zapisem Rozdziału III (Opis przedmiotu zamówienia), pkt V, ppkt 10 –
przebudowa linii energetycznej kolidującej z projektowanymi budynkami oraz
wyburzenie budynków kolidujących z projektowanym parkingiem będzie leŜeć po stronie
Zamawiającego.
Pytanie 3
Prosimy o podanie więcej informacji na temat wyposaŜenia meblowego, rysunki,
szczegóły, detale poszczególnych pozycji wyposaŜenia w celu prawidłowego
określenia wartości wyposaŜenia.
Odpowiedź 3
W załączeniu szczegółowe rysunki elementów nietypowych.
Pytanie 4
Przedmiar robót uzupełniający do robót sanitarnych nie określa dokładnie jakie
materiały naleŜy zastosować, prosimy o podanie dokładniejszych informacji lub
załączenie kosztorysu nakładczego bez cen.
Odpowiedź 4
W załączeniu zestawienie materiałów i schemat dotyczący wszystkich węzełków przy
centralach – specyfikacja elementów.
Pytanie 5
Pozycja nr 155 przedmiaru robót. bud. nr l a - ściana fasadowa elewacji w systemie
MB-SR50 EFEKT firmy ALUPROF w ilości 219,7 m2 brak jest rysunków
szczegółowych potrzebnych do prawidłowej wyceny, prosimy o uzupełnienie
dokumentacji przetargowej o brakujące rysunki.
Odpowiedź 5
Wycenę naleŜy zrobić wg. istniejących rysunków dokumentacji projektowej.
Pytanie 6
Wykonanie pokrycia dachu na budynku nr 1a wg rysunków i przedmiaru robót
jest to płyta warstwowa gr. 15 cm z rdzeniem styropianowym, opis konstrukcji
podaje płytę warstwowa o gr. 15 cm z rdzeniem z wełny mineralnej. Prosimy o
jednoznaczne określenie rodzaju płyt warstwowych jakie powinny być
zastosowane.
Odpowiedź 6
Jak w projekcie konstrukcyjnym – zastosować płyty z wypełnieniem z wełny
mineralnej.
Pytanie 7
Budynek nr 1a, prosimy o podanie jaką blachą ma być pokryty fragment dachu,
czy blachą tytanowo-cynkową jak jest określone na rysunkach i przedmiarze robót
czy blachą aluminiową na rąbek stojący np. PREFA jak podaje opis techniczny.
Odpowiedź 7
Tak jak w projekcie i przedmiarze zastosować blachę cynkowo – tytanową.
Pytanie 8
Zwracamy się z prośbą do Zamawiającego o uzupełnienie dokumentacji
technicznej Amfiteatru, brak rysunków architektonicznych i szczegółów.
Odpowiedź 8
Zamawiający rezygnuje z budowy amfiteatru. Roboty budowlane mają uwzględniać
jedynie doprowadzenie kabla zasilającego do planowanego miejsca usytuowania
tylnej ściany amfiteatru co jest ujęte w dokumentacji - BranŜa Elektryczna
cz.2/przedmiary/teren zewn.przedmiar poz 3.15. W związku z powyŜszym w ofercie
nie naleŜy uwzględniać pozostałych przedmiarów dotyczących amfiteatru.
Pytanie 9
Amfiteatr - prosimy o podanie typu i rodzaju siedzisk widowni Amfiteatru.
Odpowiedź 9
Zamawiający rezygnuje z budowy amfiteatru. Roboty budowlane mają uwzględniać
jedynie doprowadzenie kabla zasilającego do planowanego miejsca usytuowania
tylnej ściany amfiteatru co jest ujęte w dokumentacji - BranŜa Elektryczna
cz.2/przedmiary/teren zewn.przedmiar poz 3.15. W związku z powyŜszym w ofercie
nie naleŜy uwzględniać pozostałych przedmiarów dotyczących amfiteatru.
Pytanie 10
W związku z duŜą ilością nieścisłości i brakami dokumentacji technicznej do
przygotowania prawidłowo ofert prosimy o przedłuŜenie terminu składania ofert.
Odpowiedź 10
W związku z wpłynięciem duŜej ilości zapytań dotyczących SIWZ oraz z uwagi na
fakt Ŝe odpowiedzi na te pytania wnoszą zmiany w ofertach i wymagają
uwzględnienia dodatkowego czasu na ich przygotowanie, zamawiający zgodnie z art.
38 ust.6 ustawy z dn. 29 stycznia 2004 r. ,,Prawo zamówień publicznych” (Dz. U. z
2004 r. Nr 19 poz 177 z późn. zm.) przedłuŜa termin składania ofert do dnia 25
września br. do godziny 1000.
Pytanie 11
WyposaŜenie dla obiektów PWSZ - proszę o określenie sposobu wykonania
pozycji 49 D.3 , 53 D.3, 60 d.3
Odpowiedź 11
Szczegółowy rysunek w/w elementów wraz z opisem w załączeniu.
Pytanie 12
WyposaŜenie dla obiektów PWSZ - czy wieszaki z pozycji 39.D.2 są elementami
wolnostojącymi czy montowanymi do ściany"?
Odpowiedź 12
Są to elementy montowane do ściany. Szczegółowy rysunek w/w elementu wraz
z opisem w załączeniu.
Pytanie 13
WyposaŜenie dla obiektów PWSZ - proszę o dokładniejszy opis pozycji 38 D.2,
54 D.3
Odpowiedź 13
Szczegółowy rysunek w/w elementu wraz z opisem w załączeniu.
Pytanie 14
WyposaŜenie dla obiektów PWSZ - jaki rodzaj podatny mają posiadać biurka
niestandardowej budowy - czy zamawiający akceptuje nogę okrągłą malowaną
proszkowo na kolor RAL 9006 ?
Odpowiedź 14
Biurka niestandardowej budowy mają posiadać podstawę w kolorze RAL 9006.
Pytanie 15
WyposaŜenie dla obiektów PWSZ - proszę o informacje czy biurka standardowej
budowy mogą posiadać podstawę w kolorze RAL 9006 ?
Odpowiedź 15
Biurka standardowej budowy mają posiadać podstawę w kolorze RAL 9006.
Zestaw IV
Pytanie 1
W związku z przygotowaniem przez nasza firmę oferty na wykonanie instalacji
elektrycznych dla zadania „Rozbudowa, przebudowa i wyposaŜenie obiektów
Państwowej WyŜszej Szkoły Zawodowej w Krośnie przy ul. K X . Dmochowskiego „
Proszę o uzupełnienie dokumentacji przetargowej w zakresie dotyczącym instalacji
elektrycznej o schematy tablic elektrycznych dla poszczególnych budynków
wchodzących w zakres zamówienia (Amfiteatr, Bud nr I, Bud. Nr I A. Bud. Nr 2, Bud. Nr
3, Kotłownia).
Odpowiedź 1
Schematy tablic dla poszczególnych budynków z wyłączeniem amfiteatru
(rezygnacja) w załączeniu w wersji elektronicznej w formacie PDF.
W związku z rezygnacją przez Zamawiającego z budowy amfiteatru, naleŜy
uwzględniać jedynie doprowadzenie zasilania z rozdzielni głównej RGB2 – Pole 1
(zlokalizowanej na budynku nr 2) do planowanego miejsca usytuowania tylnej
ściany amfiteatru, który będzie budowany jako inne zadanie inwestycyjne. Przyłącze
wykonać kablem YKY 5x6 mm2, a jego koniec zakopać w ziemi (dokumentacja
BranŜa Elektryczna cz.2/przedmiary/teren zewn.przedmiar poz 3.15.)
Zestaw V
Pytanie 1
Proszę o podanie jaki rodzaj stolarki okiennej i drzwiowej, drewnianej np. firmy
STOLBUD, jaki typ, jakie drewno i jakie szprosy, naklejane czy nakładane
,wewnątrzszybowe , konstrukcyjne ?
Odpowiedź 1
Stolarka okienna firmy STOLBUD na indywidualne zamówienie, Okna Capital,
drewniane, sosna, kolor Lazur dąb G:5005, E:7250, okucia Winkhaus z funkcją
mikrowentylacji, osłonki na zawiasy, klamki - stare złoto, szprosy - konstrukcyjne.
Pytanie 2
Drzwi wewnętrzne Dw2,Dw3 w bud nr 1- PCW EI30 nie produkuje się drzwi pcw p.poŜ ,
jakie naleŜy policzyć ?
Odpowiedź 2
NaleŜy policzyć Dw2 i Dw3 w bud nr 1 jako drzwi Ei30 p.poŜ., aluminiowe.
Zestaw VI
Pytanie 1
Przedmiar robót budowlanych na budynek nr 1a w pozycji 255 uwzględnia dostawę i
montaŜ krzeseł na widownię model Vision Plus w ilości 310 szt., przedmiar robót na
wyposaŜenie równieŜ zawiera dostawę i montaŜ krzeseł typu Vision ( bez tapicerki) w
ilości 310 szt. Prosimy o potwierdzenie czy naleŜy wyceniać powyŜsze krzesła w obu
kosztorysach?
Odpowiedź 1
Krzesła Vision Plus naleŜy wycenić tylko raz. Dostawa i montaŜ krzeseł Vision Plus
dotyczy modelu tapicerowanego.
Pytanie 2
Jak mają być wykończone krzesła Vision – czy ma ono być nie tapicerowane?,
tapicerowane tylko siedzisko, czy moŜe tapicerowane siedzisko i oparcie. Zawarte w obu
przedmiarach informacje o krzesłach Vision są sprzeczne. Prosimy o szybką odpowiedź.
Odpowiedź 2
Krzesło Vision Plus ma być w całości ( siedzisko i oparcie) tapicerowane.
Pytanie 3
Przedmiar robót budowlanych na budynek nr 1a w pozycji 256 uwzględnia dostawę i
montaŜ paneli frontowych Vision ze sklejki bukowej w ilości 36 kpl., przedmiar robót na
wyposaŜenie równieŜ zawiera dostawę i montaŜ paneli przednich typu Vision w ilości 36
szt. Prosimy o potwierdzenie czy naleŜy wyceniać powyŜsze panele w obu kosztorysach.
Odpowiedź 3
Błędnie zdublowaną pozycję w przedmiarach dotyczącą paneli frontowych typu
Vision ze sklejki bukowej w ilości 36 kpl. - naleŜy wyceniać tylko raz!
Pytanie 4
Prosimy o informację kto będzie ponosił koszty opłat związane z wycinką drzew?
Odpowiedź 4
Zgodnie z zapisem Rozdziału XVII, pkt 12, lit a), drugi akapit – cena oferty winna
obejmować wszystkie koszty wykonania zamówienia, w tym koszty wycinki drzew
kolidujących z remontowanymi i nowoprojektowanymi obiektami wraz z opłatą za
wycinkę w kwocie 328 230,68 zł brutto (słownie: trzysta dwadzieścia osiem tysięcy
dwieście trzydzieści złotych 68/100).
Zestaw VII
Pytanie 1
Dokumentacja przetargowa ( rzuty, przekroje i opis ) dla budynku nr 1a nie określa jaka
ma być posadzka w pomieszczeniu nr 2/3 Aula, przedmiar robót w pozycji nr 231 podaje
deski posadzkowe. Prosimy o dokładne sprecyzowanie jaki rodzaj posadzki ( deski?)
naleŜy przyjąć do wyceny dla pomieszczenia Auli.
Odpowiedź 1
W pomieszczeniu 2/3 Auli chodzi o panele drewniane. Najlepiej zastosować panele
firmy Tarkett serii Professionals, Selekt 933 lub Select SRS 1133 kolor Buk lub
równowaŜne.
Pytanie 2
Budynek nr 1a – pomieszczenie „Aula” jest dzielone na dwie części ścianą przesuwną
HUFCOR typ 100/100 Rw min 51 dB (typ ścianki jaki został podany w projekcie
architektonicznym), powyŜsze określenie odnosi się do dwóch róŜnych rodzajów ścian,
prosimy o podanie jaki właściwy typ ściany naleŜy przyjąć do wyceny:
a) typ 100 – kształtowniki krawędziowe ukryte,
b) typ 100k – kształtowniki krawędziowe widoczne.
Odpowiedź 2
Właściwa ściana to typ 100 o akustyczności 51dB.
Pytanie 3
W pomieszczeniu Auli są montowane krzesła model Vision Plus, prosimy o podanie jakie
dodatkowe wyposaŜenie naleŜy doliczyć do siedzisk np..: półka anti-panic, półka stała,
koszyk itp. Prosimy o odpowiedź.
Odpowiedź 3
Do dodatkowego wyposaŜenia krzeseł Vision Plus naleŜy doliczyć tylko półkę
składaną anty-panik. Ilości według projektu rys. 27/A
Pytanie 4
Prosimy o podanie o jakie wymiary naleŜy przyjąć dla wycieraczek systemowych
Alumatex do poszczególnych budynków, projekt nie podaje.
Odpowiedź 4
W budynku 1a w wiatrołapie (1/12) zastosować wycieraczkę Alumatex o wielkości
150/150 cm oraz w wiatrołapie (1/28) zastosować wycieraczkę 120/120 cm.
Wycieraczki o profilu 12 mm kolor szary.
W budynku 1 w wiatrołapie (1/1) zastosować wycieraczkę Alumatex o profilu 12mm
o wielkości 180/120 cm w kolorze szarym.
W budynku 2 w wiatrołapie (1/1) zastosować wycieraczkę Alumatex o profilu 12mm
o wielkości 90/60 cm w kolorze szarym oraz w wiatrołapie (1/12) zastosować
wycieraczkę Alumatex o profilu 12mm o wielkości 120/90 cm w kolorze szarym
W budynku 3 w wiatrołapie (1/1) zastosować wycieraczkę Alumatex o profilu 12mm
o wielkości 120/120 cm w kolorze szarym.
Zestaw VIII
Pytanie 1
Prosimy o uszczegółowienie w jaki sposób naleŜy wypełnić załącznik nr 7 do SIWZ –
wstępny harmonogram rzeczowo-finansowy.
W drugiej rubryce - ”wyszczególnienie robót” jest mowa o etapie I, etapie II i etapie III?
O jakie etapy robót chodzi?
Odpowiedź 1
Zamiarem Zamawiającego jest oddanie do uŜytkowania w pierwszej kolejności
budynków laboratoryjnych nr 2 i 3, zatem wstępny harmonogram rzeczowofinansowy robót stanowiący załącznik nr 7 do SIWZ ma wyglądać następująco:
Etap I – wykonanie budynków nr 2, nr 3, budynku nr 1A w takiej części aby
moŜliwe było uruchomienie w nim kotłowni do zasilania w ciepło budynków nr 1, 2
i 3, oraz uruchomienie kotłowni.
Etap II – wykonanie budynku nr 1.
Etap III – wykonanie pozostałej części budynku nr 1A.
Etap IV – zagospodarowanie terenu.
Zamawiający zastrzega sobie wprowadzenie zmian w powyŜszym wstępnym
harmonogramie przed rozpoczęciem robót budowlanych.
