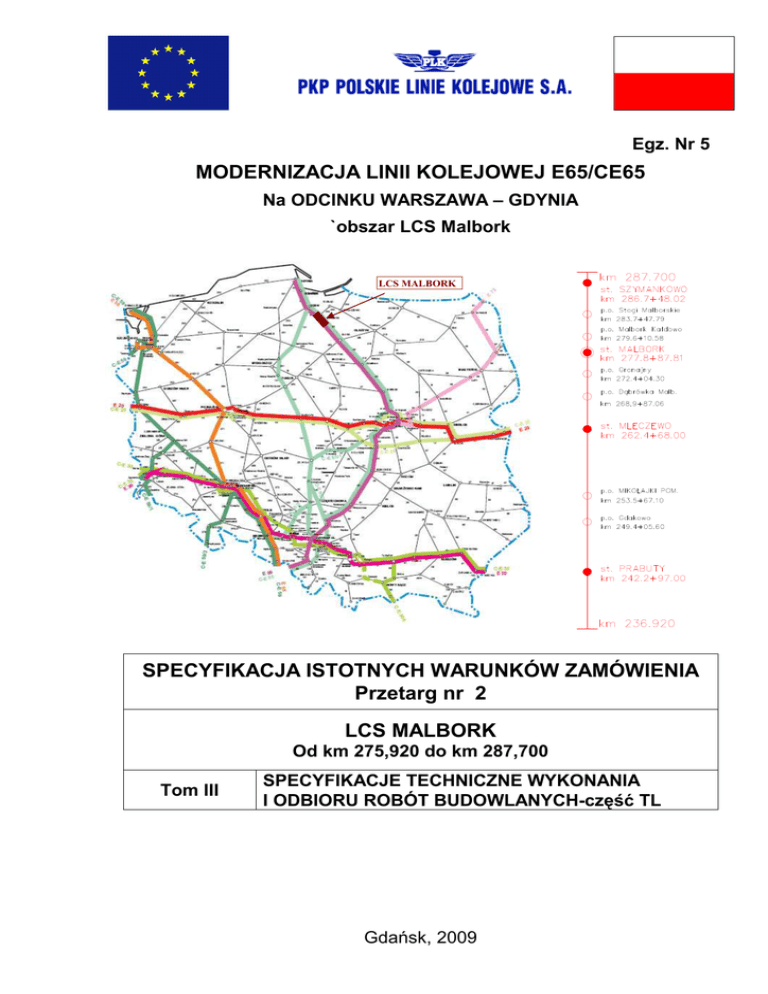

Egz. Nr 5
MODERNIZACJA LINII KOLEJOWEJ E65/CE65
Na ODCINKU WARSZAWA – GDYNIA
`obszar LCS Malbork
LCS MALBORK
SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA
Przetarg nr 2
LCS MALBORK
Od km 275,920 do km 287,700
Tom III
SPECYFIKACJE TECHNICZNE WYKONANIA
I ODBIORU ROBÓT BUDOWLANYCH-część TL
Gdańsk, 2009
Modernizacja linii kolejowej E65, odcinek Warszawa – Gdynia
POIiŚ 7.1-1. Obszar LCS Malbork – Przetarg nr2
Data: Gdańsk
2009
Tom III - Specyfikacje techniczne wykonania
i odbioru robót budowlanych – Część TL
TL - 1
MODERNIZACJA LINII KOLEJOWEJ E 65
ODCINEK WARSZAWA – GDYNIA
SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA
PRZETARG NR 2
TOM I
INSTRUKCJA DLA WYKONAWCÓW
TOM II
WARUNKI UMOWY
TOM III
I ODBIORU ROBÓT BUDOWLANYCH (STWiORB)
TOM IV
PRZEDMIARY ROBÓT
TOM V
DOKUMENTACJA PROJEKTOWA
Data: Gdańsk
2009
TL - 2
MODERNIZACJA LINII KOLEJOWEJ E 65
ODCINEK WARSZAWA – GDYNIA
I ODBIORU ROBÓT BUDOWLANYCH (STWiORB)
PRZETARG NR 2
Od km 275.920 do km 287,700
Obiekt A3
STACJA MALBORK
Obiekt B4
SZLAK MALBORK -SZYMANKOWO
Obiekt A4
STACJA SZYMANKOWO
Data: Gdańsk
2009
TL - 3
SPIS ZAWAROŚĆI OPRACOWANIA
TOM III
SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH
(STWiORB):
CZĘŚĆ G
WYMAGANIA OGÓLNE
CZĘŚĆ GD
ROBOTY POMIAROWE
CZĘŚĆ T
ROBOTY TOROWE I ODWODNIENIE
CZĘŚĆ P
PERONY
CZĘŚĆ D
ROBOTY DROGOWE
CZĘŚĆ B
ROBOTY BUDOWLANE
CZĘŚĆ M
OBIEKTY INśYNIERYJNE
CZĘŚĆ I
SIECI I OBIEKTY SANITARNE
CZĘŚĆ S
SIEĆ TRAKCYJNA Z ZASILANIEM I STEROWANIEM
CZĘŚĆ SN
LINIA ODBIORÓW NIETRAKCYJNYCH
CZĘŚĆ EN
ELEKTROENERGETYKA NIETRAKCYJNA
CZĘŚĆ A
STEROWANIE RUCHEM KOLEJOWYM
CZĘŚĆ TL
TELEKOMUNIKACJA
CZĘŚĆ Z
GOSPODARKA ZIELENIĄ
Data: Gdańsk
2009
TL - 4
I ODBIORU ROBÓT BUDOWLANYCH
Część TL
TELEKOMUNIKACJA
SPIS SPECYFIKACJI TECHNICZNYCH
Strony
TL.01. INSTALACJE WEWNĘTRZNE
TL-6
TL.02. SIECI I URZĄDZENIA ZEWNĘTRZNE
TL-16
Data: Gdańsk
2009
TL - 5
TL.01. INSTALACJE WEWNĘTRZNE
1.
WSTĘP
1.1.
Przedmiot Specyfikacji Technicznej Wykonania i Organizacji Robót Budowlanych
(STWiORB)
Przedmiotem niniejszej STWiORB
są wymagania dotyczące wykonania i odbioru robót
związanych z instalacją
wewnętrznych urządzeń telekomunikacyjnych w budynkach,
kontenerach na stacjach i szlakach modernizowanej linii.
1.2.
1.2.9
Zakres stosowania STWiORB
Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy
zlecaniu
i realizacji robót telekomunikacyjnych. Ustalenia zawarte w niniejszej specyfikacji
mają zastosowanie przy wykonywaniu i odbiorze robót telekomunikacyjnych i obejmują montaŜ,
instalacje i uruchomienie:
urządzeń transmisyjnych i teleinformatycznych
urządzeń łączności przewodowej
urządzeń radiołączności
urządzeń informacji podróŜnych
urządzeń sygnalizacji czasu
urządzeń sygnalizacji włamania , poŜaru z funkcją gaszenia
urządzeń zasilających prądu stałego
montaŜ osprzętu instalacji wewnętrznych tj. korytek kablowych , gniazd , rozdzielników
kablowych, przełącznic dla kabli miedzianych i optotelekomunikacyjnych, oraz instalacje kabli
i przewodów, aparatów telefonicznych i zakończeń
związanych z łącznością ruchową,
selektorową i ogólnoeksploatacyjną.
DemontaŜ urządzeń
1.3
Wyszczególnienie i opis prac towarzyszących i robót tymczasowych
1.3.1
Prace towarzyszące
- opracowanie dokumentacji Projektu wykonawczo - realizacyjnego i inwentaryzacja
powykonawcza.
1.3.2
Roboty tymczasowe
W przypadku wielu istniejących obiektów kubaturowych projektowane instalacje są ściśle
powiązane z adaptacją budowlaną tych obiektów i koniecznością utrzymania tych obiektów
w ruchu dla zapewnienia ciągłości prowadzenia ruchu kolejowego. Sprawia to, Ŝe realizacja
projektowanych instalacji nie moŜe zakłócać ciągłości łączności przewodowej i radiowej.
Z powyŜszych względów nie moŜna wykluczyć konieczności wykonania robót tymczasowych dla
zapewnienia ciągłości łączności oraz sterowania ruchem kolejowym i sterowania zasilaniem sieci
trakcyjnej.
Roboty tymczasowe mogą wyniknąć równieŜ z fazowania robót torowych. W przypadku
zaistnienia takich sytuacji Wykonawca w porozumieniu z InŜynierem Kontraktu, określi zakres
robót tymczasowych i ewentualnych dodatkowych prac projektowych. Decyzje dotyczące
realizacji robót tymczasowych i dodatkowych prac projektowych podejmie InŜynier Kontraktu
zgodnie z Warunkami Kontraktu.
Określenia podstawowe
Określenia podane w niniejszej STWiORB są zgodne z obowiązującymi polskimi normami
i podanymi w STWiORB część G "Wymagania ogólne". oraz przepisach związanych.
1.2.1
1.2.2
1.2.3
1.2.4
1.2.5
1.2.6
1.2.7
1.2.8
1.4.
1.5
Ogólne wymagania dotyczące robót
Ogólne wymagania dotyczące robót podano w STWiORB część G "Wymagania ogólne".
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z PW, STWiORB
Normami i poleceniami InŜyniera Kontraktu.
2.
MATERIAŁY
Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano
w STWiORB część G "Wymagania ogólne". Do wykonania instalacji wewnętrznych urządzeń
łączności i robót kablowych Wykonawca, odpowiednio do opisów powinien stosować
i dostarczyć materiały odpowiadające polskim normom lub normom UE, dopuszczone do
stosowania na PKP.
TL - 6
Data: Gdańsk
2009
2.1
Urządzenia teletransmisyjne i teleinformatyczne
Przyjmuje się budowę cyfrowej sieci transmisyjnej opartej o system SDH (Synchronous Digital
Hierarchy), o przepływności binarnej 155,520Mbit/s (STM-1) z moŜliwością rozbudowy.
Projektowany system transmisyjny SDH powinien pracować w topologii pierścieniowej jako
multiplekser transferowy, zapewniający pełna protekcję transmisji przesyłanych sygnałów.
Urządzenia systemu winny być zainstalowane w szafach 19”, we wszystkich nadzorowanych
nastawniach i w kontenerach teletechnicznych na przystankach osobowych.
Urządzenia powinny oferować:
- od 8 (21) do 63 portów 2Mbit /s
- matrycę przełączającą
- synchronizację
- funkcję zarządzania
- konwerter zasilania 48 V DC
- interfejsami dopływowymi mogą być strumienie SDH i PDH.
Na bazie portów SDH o przepływności 2 Mbit/s oraz kart RS w urządzeniach łączności winny być
realizowane wymagane funkcje systemów związanych z prowadzeniem ruchu. W ramach zadania
przewiduje się realizację następujących wydzielonych sieci:
- zdalnego sterowania urządzeniami SRK
- łączności ruchowej
- technologicznej
- zdalnego sterowania stacjami bazowymi radiołączności
- monitorowania stanu urządzeń sygnalizacji włamania i poŜaru
- zdalnego sterowania urządzeniami elektroenergetyki
- zdalnego sterowania urządzeniami ogrzewania rozjazdów
- zdalnego sterowania oświetleniem
- pozostałej diagnostyki (np. sterowanie podstacjami).
Stosowane modemy muszą być dopasowane do kart dostępowych zainstalowanych
w routerach w węzłach transmisyjnych. Od modemu do sterowników i terminali okablowanie
zgodne z wymaganiami dla sieci Ethernet. Stosować urządzenia od producentów mających
stabilną pozycję na rynku. Zasilanie 230V / 50Hz.
2.2
Urządzenia łączności przewodowej
W celu zapewnienia komunikacji dyŜurnemu LCS z właściwymi słuŜbami ruchowymi oraz
zapewnienia transmisji danych niezbędnych dla utrzymania, eksploatacji, zapewnienia
bezpieczeństwa oraz administrowania ruchem kolejowym, urządzenia projektowanego systemu
winny być wyposaŜone w odpowiednie moduły, panele funkcyjne, karty wymienne, niezbędne do
potrzeb prowadzenia ruchu kolejowego. Urządzenie powinno zawierać duŜą róŜnorodność
zakończeń kanałowych i styków zgodnych z normami i procedurami łączności w PKP oraz
przystosowanych do pracy w cyfrowych sieciach telekomunikacyjnych. Urządzenia łączności
przewodowej powinny zapewniać:
- elastyczność charakteryzującą się duŜymi moŜliwościami konfiguracji oraz
- łatwym dostosowaniem do określonych potrzeb;
- dostosowanie do zdalnego sterowania i nadzoru;
- kompatybilność z innymi systemami (waŜne w okresie przebudowy i przejścia na nowy
- typ urządzeń);
- zachowanie standardów teletransmisyjnych zgodnych z ITU-T;
- kompleksowość;
- moŜliwość rozwoju i rozbudowy oraz połączenia z innymi sieciami teletransmisyjnymi.
Jako pojedyncze urządzenia powinno integrować w sobie wiele technik, począwszy od łączności
abonentów analogowych (CB, MB), poprzez łącza cyfrowe, (ISDN), zdalne sterowanie
i monitoring, do niezawodnych sieci transmisyjnych opartych na protokole TCP/IP gwarantujących
odpowiednią jakość przesyłanych informacji (sieci LAN, WLAN, WAN). Urządzenia systemu
muszą tworzyć sieć łączności zapewniającą komunikację pomiędzy dyŜurnymi ruch lub
uprawnionymi osobami nadzorującymi ruch kolejowy, a wszystkimi posterunkami znajdującymi się
w obrębie danej stacji oraz dyŜurnego LCS z wszystkimi terminalami przynaleŜnymi do
nadzorowanego odcinka linii. KaŜdy element, punkt systemu winien posiadać architekturę
zintegrowaną i (lub) rozproszoną, i obsługiwać:
łącza zapowiadawcze
TL - 7
Data: Gdańsk
2009
łącza straŜnicowe
łącza stacyjno – ruchowe
oraz łącza technologiczne do:
- kontenerów SAZ
- przekaźnikowni SRK
- gniazd w szafach SSP (okres przejściowy)
- dyspozytorskie.
WyposaŜenie urządzeń (interfejsy) powinny zapewniać wykorzystanie kanałów do:
sygnalizacji poŜaru i włamania
sterowania ogrzewaniem rozjazdów
sterowania oświetleniem stacji i przejazdów
sterowania informacja megafonową
sterowania zegarami
sterowania wysuniętymi stacjami bazowymi sieci radiołączności
realizacji łączy telefonicznych dla monitorowania sygnalizacji alarmu.
NaleŜy przewidzieć w urządzeniach wyposaŜenie w cyfrowe rejestratory rozmów, oraz
w zespoły zasilania awaryjnego gwarantującego dostarczenie napięcia stałego o czasie
podtrzymania co najmniej 8 godzin.
Dla realizacji połączeń pomiędzy poszczególnymi centralami systemu lub ich modułami
wyniesionymi, naleŜy wykorzystać trakt liniowy i system transmisyjny oparty na wydzielaniu
strumieni 2Mb.
2.3
Urządzenia łączności radiotelefonicznej
Urządzenia radiofoniczne eksploatowane w sieci radiołączności pociągowej powinny spełniać
wymagania określone w ustawie „Prawo Telekomunikacyjne” ze zmianami ujętymi w Dz. U. Nr
171 poz. 1800 z dnia 3 sierpnia 2004. Ponadto zgodnie z wymaganiami URTiP urządzenia
radiofoniczne powinny posiadać odstęp międzykanałowy 12,5 kHz.
Podstawowym wymaganiem dla modernizacji łączności radiotelefonicznej jest, aby projektowany
system w moŜliwie największym stopniu zachował dotychczasową organizację sieci radiowej
w zakresie kanałów pracy na poszczególnych posterunkach. Kontrola nad konfiguracją sieci
i urządzeń, i uŜytkowaniem radiołączności pociągowej powinna odbywać się według zasad
podanych w Instrukcji R-12, a organizacja radiotelefonicznych sieci pociągowej oraz drogowej
i utrzymania powinna być zgodna z Instrukcją E-36.
Dla potrzeb LCS Malbork planuje się instalację systemu dyspozytorskiego, w paśmie 150MHz ze
zdalnie sterowanymi stacjami bazowymi, pracujących w sieciach łączności pociągowej oraz
drogowej i utrzymania. Konstrukcja urządzeń oraz zastosowana w nich technologia musi
pozwalać na ich stosowanie w zdalnie sterowanych sieciach radiotelefonicznych zapewniających
dyŜurnemu odcinkowemu w LCS Malbork bezpośrednią dwustronną łączność radiotelefoniczną z
uprawnionymi uŜytkownikami stacji ruchomych (przewoźnych i noszonych) znajdujących się na
całej
długości
nadzorowanego
odcinka
linii.
System
powinien
zapewniać
z poziomu dyŜurnego odcinkowego realizację następujących funkcji:
bezpośrednią, ciągłą i pewną dwustronną łączność radiową na całej długości
nadzorowanego odcinka linii w relacji dyŜurny odcinkowy w LCS – uŜytkownicy stacji
ruchomych znajdujących się w zasięgu stacji bazowych systemu;
- moŜliwość zmiany pracy bazowych z trybu dyspozytorskiego w tryb lokalny (przełączenie
w tryb pracy lokalnej następuje z poziomu dyŜurnego odcinkowego w LCS lub lokalnie po
wprowadzeniu kodu dostępu);
obsługę sygnałów specjalnych i alarmowych obowiązujących w PKP;
adresowanie stacji bazowych wybranych do nadawania;
zdalne testowanie urządzeń systemu;
identyfikację stanów pracy urządzeń systemu;
zmianę kanału radiowego
obsługę systemu z poziomu oprogramowania systemu PC wraz z jego wizualizacją;
automatyczne przełączanie systemu na łącza awaryjne;
centralną rejestrację i odtworzenie w LCS wszystkich sygnałów i rozmów;
archiwizację zarejestrowanych rozmów i sygnałów.
Stacje bazowe systemu zlokalizowane w budynkach posterunków zapowiadawczych powinny być
wyposaŜone w pulpit sterujący, który będzie wykorzystywany przy pracy lokalnej oraz
w sytuacjach awaryjnych. Praca urządzeń radiowych stacji bazowych ma być zdalnie sterowana i
TL - 8
Data: Gdańsk
2009
nadzorowana z LCS Malbork poprzez porty komunikacyjne urządzeń transmisyjnych SDH lub
innych np. HDSL po parach miedzianych. Moduł radiowy powinien być programowalny na odstęp
12,5/25 kHz i dostosowany do pracy z aktualnie stosowanymi urządzeniami przewoźnymi i
zapewniać:
- dwukanałowy nasłuch
- selektywne wywołanie
- simpleksową pracę sieci
- generowanie sygnałów alarmu.
W pierwszym etapie urządzenia stacjonarne będą współpracować z zainstalowanymi aktualnie w
pojazdach ruchomych, urządzeniami typu FM 3206 firmy Radmor, które będą sukcesywnie
zastępowane poprzez nowsze wykonania. Nowe urządzenia w stacjach bazowych odznaczać
powinny się większą czułością od obecnie eksploatowanych. NaleŜy zaznaczyć, Ŝe obecna moc
nadajników urządzeń radiotelefonicznych pracujących w kolejowych sieciach liniowych przyznana
przez URTiP wynosi 5W, a dla urządzeń noszonych pracujących w sieciach stacyjnych 1W.
Warunki propagacyjne dla tego systemu pozwalają na zastosowanie dotychczasowych rozwiązań
w zakresie instalacji masztów i okablowania w typowych obiektach kolejowych. Dla niektórych
odcinków linii moŜe pojawić się problem z pełnym pokryciem zasięgu, w związku z likwidacją i
zmianą lokalizacji posterunków lub zmianą na przystanki osobowe. Zabudowa nowych instalacji
antenowych winna być na masztach zainstalowanych na budynkach lub na zewnątrz obiektu na
konstrukcjach wsporczych w postaci słupa z betonu wirowanego, wysokości 16,5m
W celu zabezpieczenia urządzeń i kabli przed skutkami wyładowań atmosferycznych, maszty
wraz z zamocowanymi na nich antenami oraz ekrany kabli muszą być uziemione i zastosowany
ochronnik przepięciowy. Konstrukcja masztu powinna mieć własne uziemienie połączone
z instalacją odgromową budynku. Iglica odgromowa masztu dostosowana winna być do długości
anteny. Zasilanie urządzeń radiotelefonicznych powinno być z sieci AC230 V poprzez zasilacz
z zasilaniem awaryjnym, podtrzymującym pracę urządzeń przez co najmniej 8 godzin.
2.4
Urządzenia informacji podróŜnych
a) akustyczne
System informacji akustycznej stanowić powinna jednostka centralna (zlokalizowana w LCS
Malbork) wraz z modułami sterowania lokalnego wzmacniaczami i urządzeniami nagłaśniającymi
(instalowanymi na wszystkich posterunkach zapowiadawczych i przystankach osobowych tego
odcinka linii) połączonych magistralą transmisyjną. wzmacniacz akustyczny lub zespół
wzmacniaczy z funkcją sterowania lokalnego i zdalnego z LCS o mocy i ilości linii dobranych do
nagłaśnianych obiektów .Napięcie zasilania AC 230V/50Hz, napięcie linii megafonowych DC
100-120V .Automatyczna zapowiedź realizowana powinna być przez serwer zapowiedzi,
skojarzony z systemem łączności przewodowej – komputerowy system informacji podróŜnych.
Serwer zapowiedzi musi współpracować ze sterownikami i wzmacniaczami systemu
dostosowanymi do automatycznego rozgłaszania. System musi być skojarzony z rozkładem jazdy
tego odcinka linii kolejowej E65 i w tym zakresie działać automatycznie pod nadzorem dyŜurnego
odcinkowego LCS Malbork, którego interwencje powinny ograniczać się do sytuacji
nadzwyczajnych (np. opóźnienie przyjazdu pociągu lub zmiana krawędzi peronu, do której
podjedzie pociąg itp.). Przekazanie tych informacji musi być moŜliwe z lokalnego pulpitu
mikrofonowego.
b) wizualne
System informacji wizualnej obejmuje modernizowaną w ramach projektu stację Malbork.
System informacji wizualnej, powinien być oparty na tablicach informacyjnych zbudowanych z
modułów znakowych i graficznych w technologii LCD, System winien zawierać serwer
komunikacyjny , komunikacja serwera z tablicami za pomocą sieci LAN z wykorzystaniem
protokołu IP.
System powinien pobierać informacje z serwerów lub baz danych przechowujących rozkład
jazdy, oraz być zintegrowany z projektowanym systemem informacji.
System Informacji PodróŜnych winien realizować następujące podstawowe
funkcje:
- wyświetlenie informacji o pociągach przyjeŜdŜających i odjeŜdŜających ze stacji. na tablicach
zbiorczych zgodnie z obowiązującym rozkładem jazdy i aktualnym czasem
- wyświetlenie informacji na tablicach peronowych dla najbliŜszego pociągu odjeŜdŜającego z
danego toru, lub najbliŜszego pociągu kończącego bieg na danym torze
TL - 9
Data: Gdańsk
2009
wyświetlenie informacji na wszystkich tablicach o odwołaniu pociągu
ewentualnie dodatkowo wyświetlanie specjalnych informacji dotyczących pociągu na przykład:
pociąg pojedzie drogą okręŜną z pominięciem stacji ..., na odcinku ... będzie uruchomiona
autobusowa komunikacja zastępcza, pociąg jest objęty całkowitą rezerwacją miejsc itp.
- emisja zapowiedzi głosowych dotyczących przyjazdu i odjazdu pociągu ze stacji ściśle
powiązanych z informacjami wyświetlanymi na tablicach. Oznacza to, Ŝe w tym samym czasie
informacja wyświetlona na tablicach musi być wyemitowana w dworcowych urządzeniach
nagłaśniających
- bieŜące aktualizowanie informacji o pociągu (opóźnienie, zmiana toru itp.) automatycznie
bądź ręcznie przez operatora systemu
- automatyczne pozyskiwanie informacji z innych systemów
- automatyczne udostępnianie informacji innym systemom
- dostęp podróŜnego do informacji o pociągach przyjeŜdŜających i odjeŜdŜających ze stacji
poprzez internet
Interfejsy urządzeń wyświetlających stanowić winny sieć typu LAN o topologii typu gwiazda.
KaŜdy element wyświetlający j, podłączony do portu koncentratora za pomocą oddzielnego kabla.
a koncentratory podłączone do stanowiska pracy operatora systemu. Ze względów
uruchomieniowych i serwisowania systemu koncentratory powinny skupiać urządzenia
wyświetlające np. z jednego peronu, tunelu itp. znajdujące się w odległości do 100m od
koncentratora.
W ramach budowy zainstalowane winny być dwie tablice tunelowe ,których lokalizacja wymaga
akceptacji zamawiającego.
W system informacji powinny być włączone równieŜ ,tablice odjazdów i przyjazdów w budynku
stacyjnym o wymiarach 230x120cm w obudowie koloru brązowego . (instalacje do tablic i
lokalizacja w budynku wg odrębnego opracowania, kwestia poniesienia kosztów zabudowy
tablic do uzgodnienia z zamawiającym).
-
2.5
2.6
Urządzenia sygnalizacji czasu
W LSC Malbork naleŜy przewidzieć zainstalowanie translacji sieci zegarowej jednominutowej,
która ma moŜliwość pracy w trybie autonomicznym „MASTER” z synchronizacją sygnałem DCF z
Frankfurtu n/Menem lub w trybie zdalnego sterowania „SLAVE”. Wszystkie modernizowane
nastawnie i przystanki osobowe na szlaku powinny być wyposaŜone w translacje typu „SLAVE”
i włączone do systemu
zdalnego sterowania LCS Malbork za pośrednictwem translacji
„MASTER”
łączem transmisyjnym realizowanym w kanałach systemu transmisji i systemu
łączności. Zasilanie sieci zegarowej naleŜy przewidzieć z siłowni
telekomunikacyjnej napięciem
= 24V DC48/24 do zabudowania na kaŜdej stacji
lub przystanku. Do translacji zegarowej
podłączone
będą
wszystkie
zegary
wtórne
na
peronach
stacji,
przystanków
i w obiektach. Synchronizacja sieci winna odbywać się automatycznie z DCF.
Urządzenia sygnalizacji włamania i poŜaru z funkcją gaszenia
Na nadzorowanym przez LCS Malbork odcinku .urządzenia sygnalizacji włamania oraz
urządzenia sygnalizacji poŜaru z funkcją gaszenia winny być instalowane w
niieobsługiwanych pomieszczeniach adaptowanych budynków nastawni , kontenerach
technicznych SRK, kontenerach blokady liniowej SAZ.,UOZ, kontenerach teletechnicznych.
Urządzenia sygnalizacji włamania
WyposaŜenie centrali systemu sygnalizacji włamania powinno zapewnić zabezpieczenie
i ochronę obiektów (zdalnie sterowanych nastawni i posterunków) przed ingerencją osób
postronnych. Dla uniemoŜliwienia dostępu moŜna zastosować cyfrowe czujniki dualne ruchu,
czujniki stłuczenia szyb, czujniki magnetyczne (kontaktrony),zestyki wyłączników otwartych drzwi.
System powinien być w pełni adresowalny. Stosować system od producentów mających stabilną
pozycję na rynku i akceptowany przez PKP PLK S.A. Oprócz monitorowania obiektów przez
system czujek zastosowane rozwiązania winny zapewnić kontrolę dostępu. Zasilanie 230V /
50Hz.Podstawą systemu winien być system procesorowy z oprogramowaniem w pamięci FLASH,
umoŜliwiający elastyczne oprogramowanie centrali i rozbudowę o nowe funkcje bez konieczności
demontowania jej z obiektu.
Urządzenia sygnalizacji poŜaru z funkcją gaszenia
Stosowany system sygnalizacji poŜaru powinien być adresowalny i spełniać wymagania
specyfikacji technicznej PKN-CEN/TS54-14:2006. Centrala będzie współpracować z czujkami
szeregu 30 i 40 oraz przyciskami ręcznego uruchamiania ROP.
TL - 10
Data: Gdańsk
2009
W obiektach bezobsługowych naleŜy montować jedynie pojedyncze przyciski ROP.
Zastosowane stałe urządzenia gaśnicze winny spełniać wymagania określone przez Inwestora
takie jak:
• w przypadku zabezpieczenia pomieszczeń w nastawniach (tam gdzie na pewno będą
urządzenia komputerowe) naleŜy stosować wyłącznie stale urządzenia gaśnicze(SUG)
na gazy obojętne lub zamienniki halonu,
• w przypadku zainstalowania w kontenerach urządzeń komputerowych naleŜy równieŜ
stosować równieŜ urządzenia gaśnicze(SUG) na gazy obojętne lub zamienniki halonu,
•
pomieszczenia i kontenery bez urządzeń komputerowych mogą być zabezpieczone
generatorami aerozolowymi (lub inny przyjęty przez producenta),
• w przypadku zastosowania w pomieszczeniach(kontenerach ) klimatyzacji lub wentylacji
mechanicznej stale urządzenia gaśnicze(SUG) powinno posiadać sprzęŜenie z tymi
urządzeniami, aby w przypadku poŜaru i zadziałania SUG środek gaśniczy nie był
wyrzucany przez instalację na zewnątrz(lub wciągany do wnętrza klimatyzatora)
• SUG powinno posiadać aktualne krajowe dopuszczenie do stosowania w ochronie
przeciwpoŜarowej,
• SUG powinno być zainstalowane zgodnie z warunkami technicznymi określonymi w
dokumentach dopuszczających urządzenia do stosowania
• projekt systemu sygnalizacji poŜarowej oraz SUG powinien być uzgodniony przez
rzeczoznawcę ds. zabezpieczeń przeciwpoŜarowych.
Wskazane jest równieŜ, aby osoba projektanta urządzeń przeciwpoŜarowych była osobą po
specjalnym szkoleniu w Centrum Naukowo- Badawczym Ochrony PrzeciwpoŜarowej
Stosować system od producentów mających stabilną pozycję na rynku i akceptowany przez PKP
PLK S.A. Sprzęt powinien posiadać interfejs umoŜliwiający transmisję sygnału do stanowiska
monitorowania i nadzoru w LCS danego odcinka linii E-65. Zasilanie 230V / 50Hz.
2.7
Siłownia prądu stałego
Instalowane siłownie powinny dostarczać napięć stałych 24V, 48V i zmiennego 230V
(z przetwornicy) do zasilania urządzeń telekomunikacyjnych nie posiadających własnego
zasilania na okres minimum 8 godzin. Siłownie powinny posiadać moduły nadmiarowe
gwarantujące ciągłość zasilania w przypadku awarii. Powinny równieŜ zawierać odpowiednie
karty umoŜliwiające zdalny monitoring podstawowych stanów pracy i stanów awaryjnych
(napięcia i prądy systemu, alarmy zabezpieczeń odpływów, alarmy temperatury baterii oraz
temperatury w obiekcie itp.).
Sprzęt powinien być zgodny Dyrektywami UE 73/32/EWG ze zm. i 89/336/EWG ze zm. oraz
normami PN-T-83101 i PN-T-83103.
Stosować urządzenia od producentów mających stabilną pozycję na rynku i akceptowane przez
PKP PLK. Zasilanie jednofazowe 230V / 50Hz.
2.8
Osprzęt instalacji wewnętrznych
-
-
-
-
-
korytka kablowe
Stosować korytka kablowe wykonane jako listwy naścienne od producentów mających stabilną
pozycję na rynku i oferujących rozwiązania systemowe okablowania strukturalnego.
gniazda i aparaty telefoniczne
Gniazda telefoniczne powinny być zgodne z normami BN-90/3213-22/01;05;06 Instalowane
aparaty typu CBa powinny posiadać funkcję wybierania tonowego.
Instalowane aparaty typu MB powinny być typu kolejowego (z wyjściem wysokoomowym i
moŜliwością podłączenia dzwonka głośnobrzmiącego).
Szafa teleinformatyczna 19”- szafa umoŜliwiająca właściwe umieszczenie urządzeń aktywnych
i pasywnych przełącznic oraz zapewniać optymalne warunki pracy tych urządzeń - chłodzenie,
ochronę przed zanieczyszczeniami jak równieŜ ochronę przed dostępem niepowołanych osób.
rozdzielniki naścienne
Element pośredniczący przy budowie linii kablowych i instalacji wnętrzowych
w obudowie, wyposaŜony w
gniezdniki i łączówki 10-parowe szczelinowe. rozłączne
z zabezpieczeniami. Stosować łączówki od producentów mających stabilną pozycję na rynku i
akceptowane przez PKP.
przełącznica ODF
Data: Gdańsk
2009
TL - 11
-
-
-
-
przełącznica kabli światłowodowych ODF, preferowane przełącznice panelowe w
pomieszczeniach budynku nastawni , kontenerach SRK i teletechnicznych, w innych obiektach
przełącznice naścienne. W panelu przełącznicy powinny znajdować się pole złączek
światłowodowych, pole zakończeń kabli liniowych wraz ze złączami stałymi ,pole zapasów kabli
stacyjnych. Liczba złączek w panelu powinna odpowiadać pojemności doprowadzanych kabli
światłowodowych ,nie dopuszcza się zakańczania kilku relacji w jednym panelu przełącznicy.
Pojemność projektowanych przełącznic ODF w kontenerach i pomieszczeniach w budynkach, w
których projektuje się lokalizację komputerowych stacyjnych urządzeń srk oraz w kontenerach
telekomunikacyjnych winna być nadmiarowa, aby w przyszłości w następnych etapach
modernizacji linii umoŜliwić wprowadzenie do tych obiektów i zakończenie na ODF kabla
protekcyjnego oraz kabli łącznikowych OTK do stacji bazowych GSM-R.
przełącznica MDF/DDF
przełącznica MDF powinna być wyposaŜona w łączówki szczelinowe rozłączne 10-parowe,
a przełącznica DDF (torów cyfrowych 2Mb) w łączówki 2/8x3lub 2/6x3.
Przełącznica powinna umoŜliwiać łatwe wprowadzenie kabli liniowych od góry lub dolu stojaka lub
szafy oraz zakończenie tych kabli
kable i przewody
przewody instalacyjne wg normy PN-87/E-90054,
kable stacyjne m. cz. wg normy PN-92T-90321,
kable teleinformatyczne min. kategorii 5,
rury osłonowe dla kabli wykonane z PCW wg normy PN-74/C-89200.
zegary elektryczne wewnętrzne
Wielkość tarcz zegarowych oraz ich kształt powinien być dobrany do wielkości
i charakteru wnętrza. Zegary sterowane będą impulsami minutowymi z zegara głównego o
napięciu 24 V.
Instalacja aparatu selektorowego
NaleŜy instalować urządzenia stosowane w obecnie eksploatowanym systemie łączności
dyspozytorskiej PLK S.A w oparciu o protokół VoIP pracujące w technologii IP lub urządzenia
kompatybilne. Specjalistyczny aparat kolejowy SELTON stanowiący wyposaŜenie łącza
selektorowego dyspozytorskiego z wywołaniem tonowym (częstotliwościowym) moŜe pozostać
jedynie na niektórych przeznaczonych do likwidacji posterunkach ruchu lub posterunkach ruchu
nie modernizowanych linii bocznych.
3.
SPRZĘT
Do wykonania robót instalacyjnych, montaŜu i uruchomienia urządzeń dobór sprzętu i aparatury
pomiarowej, pozostawia się do uznania Wykonawcy robót pod warunkiem:
- zachowania wymagań technologicznych wykonywanych robót,
- zapewnienia wymaganych wyników pomiarów i badań,
- zapewnienia przy budowie bezpieczeństwa i ochrony zdrowia pracownikom.
4.
TRANSPORT
Ogólne wymagania dotyczące transportu podano w STWiORB część G „Wymagania ogólne”.
Przewiduje się przewóz materiałów i urządzeń dla instalacji teletechnicznych od producenta
na plac budowy. NaleŜy stosować się do szczegółowych zaleceń producentów urządzeń
dotyczących transportu. Materiały i urządzenia naleŜy przewozić w sposób gwarantujący nie
obniŜenie ich parametrów jakościowych.
5.
WYKONANIE ROBÓT
Wykonawca opracuje projekty montaŜowe i technologiczne (uzupełniające do projektów
otrzymanych od zamawiającego) niezbędne do realizacji robót budowlanych wynikających z
harmonogramu robót i przyjętej organizacji robót, zgodnie z wymaganiami ustawy: Prawo
Budowlane i Prawo zamówień Publicznych oraz dostosowane do technologii, materiałów i
urządzeń oferowanych przez Wykonawcę .
Podstawą do opracowania powyŜszych projektów wykonawczych będzie n/w dokumentacja
dostarczona przez Zamawiającego:
1. Projekt budowlany
2. Tom III Specyfikacji Istotnych Warunków Zamówienia Publicznego (SIWZ)
„Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych” (STWiORB),
3. Tom V SIWZ Dokumentacja projektowa – Część rysunkowa.
TL - 12
Data: Gdańsk
2009
Projekty montaŜowe i technologiczne opracowane przez Wykonawcę w w/w branŜach
podlegają uzgodnieniu przez Zamawiającego i zatwierdzeniu przez InŜyniera. Dla ich
sporządzenia wymagane jest respektowanie obowiązujących przepisów oraz zasad wiedzy
technicznej, w tym między innymi ustaw: Prawo Budowlane, O wyrobach budowlanych i
Prawo Zamówień Publicznych wraz z aktami wykonawczymi do tych ustaw.
W dokumentacji dotyczącej urządzeń wewnętrznych muszą znaleźć się następujące części:
- opis techniczny,
- projekt konfiguracji i rozmieszczenia urządzeń w budynkach i kontenerach,
- projekt rozszycia kabli wewnętrznych,
- projekt powiązań (interfejsów) pomiędzy urządzeniami stacyjnymi
- przygotowanie oprogramowania sterującego dla urządzeń zewnętrznych, informacji
podróŜnych , informacji wizualnej dla tablic, nagłośnienia i sieci zegarowej;
- projekt obwodów systemu zasilania (wraz z UPS, prostownikami itp),
- projekt urządzeń łączności technologicznej przewodowej i radiowej,
- projekt urządzeń teletransmisji, i sygnalizacji włamania
- projekt urządzeń sygnalizacji i gaszenia poŜarów - wykonawca musi uzyskać opinię
rzeczoznawcy P. PoŜ, i wymaga akceptacji zamawiającego
- zestawienie materiałów;
W ramach dokumentacji dla urządzeń wewnętrznych Wykonawca przygotuje równieŜ
oprogramowanie sterujące dla tych urządzeń .oraz instrukcję przełączania
5.1
-
-
-
5.2
MontaŜ urządzeń
Przed rozpoczęciem prac wykonawca opracuje i przedstawi do akceptacji projekty realizacyjne
,projekt organizacji i harmonogram robót, instrukcje przełączania urządzeń uwzględniając
wszystkie warunki w jakich będą wykonywane roboty budowlano-montaŜowe. Urządzenia
montowane muszą spełniać warunki ujęte w punkcie 2 niniejszej SWiORB
Urządzenia, transmisyjne, łączności, radiołączności i sygnalizacji na stacjach winny być
instalowane w modernizowanych i adaptowanych pomieszczeniach nastawni dysponujących w
obszarze LCS Malbork, ujętych w części architektoniczno budowlanej
projektu. Na
przystankach osobowych urządzenia wyniesione naleŜy instalować w kontenerach
teletechnicznych i w lokalizacjach ujętych w części architektoniczno budowlanej projektu i na
planach sytuacyjnych PB. Ze względów ekonomicznych i funkcjonalnych wymagane jest, aby
instalowane urządzenia sygnalizacji i gaszenia poŜaru były zintegrowane z urządzeniami
sygnalizacji włamania i kontroli dostępu i tworzyły docelowo jeden system monitorowania
obiektów z centrum monitorowania w LCS. Urządzenia centralowe p. poŜ. na poszczególnych
obiektach winny być instalowane w pomieszczeniach DyŜurnego Ruchu .
Wszystkie podzespoły urządzeń łączności przewodowej, urządzenia transmisyjne i radiołączności,
sygnalizacji
oraz
wzmacniacze
naleŜy
zabudować
w
standartowych
szafach
teleinformatycznych19”.
Przed przełączeniem urządzeń radiołączności, naleŜy przeprowadzić pomiary propagacyjne
celem określenia mocy wyjściowej anten i wysokości masztów przy nowych lokalizacjach oraz
wykorzystania moŜliwości dotychczasowych rozwiązań – maszty i okablowanie obiektów
stacyjnych, zwracając uwagę na uziemienie i zabezpieczenie odgromowe.
Budowane urządzenia muszą być uruchomione na projektowanych kablach i włączane do
eksploatacji po pozytywnych testach i szkoleniu obsługi.
Urządzenia muszą zapewniać łączność do istniejących przejazdów kolejowych , które docelowo
zostaną zlikwidowane po wybudowaniu obiektów inŜynieryjnych-wiaduktów.
MoŜe zaistnieć konieczność zapewniania łączności straŜnicowej na tymczasowych
obiektach na czas przebudowy linii.
W przypadku wystąpienia zmian w zapewnieniu łączność ruchowej, naleŜy je wprowadzić do
Regulaminu Technicznego Stacji.
Urządzenia łączności przewodowej i radiołączności oraz teleinformatyczne instalować według
fabrycznych DTR.
MontaŜ urządzeń P. PoŜ musi być wykonany przez osoby posiadające stosowne uprawnienia
Wykonywanie instalacji wewnętrznych, montaŜ osprzętu
Roboty instalacyjne wykonywać zgodnie z normą BN-84/8984-10.
- W budynkach kable i przewody do urządzeń i elementów rozdzielczych powinny być układane
TL - 13
Data: Gdańsk
2009
-
-
-
5.3
6.
głównie na drabinkach kablowych, korytach w przestrzeni pod podłogą techniczną oraz
sporadycznie w naściennych korytkach kablowych na wysokości ok. 2,2m nad podłogą i spełniać
będą wymagania norm dla instalacji teleinformatycznych.
Pomiędzy kondygnacjami w budynkach instalacje kabli i przewodów powinny być prowadzone w
rurkach osłonowych niepalnych w pionowych kanałach, których wykonanie zostanie uwzględnione
branŜy architektoniczno budowlanej.
Gniazdka instalacyjne dla aparatów telefonicznych umoŜliwiającymi dołączenie wtyczki RJ11.
naleŜy instalować na wysokości 0,6m nad podłogą.
Szafy teleinformatyczne 19” jako stojące instalować zgodnie z dokumentacją techniczną
wyposaŜenie w zaleŜności od rodzaju urządzeń.
Rozdzielniki naścienne instalować na wysokości 1,5m
Włókna wykorzystywane do transmisji w systemach srk w części mufowej przełącznicy ODF
winny być na kasetach zespawane z patchordami i doprowadzone w ramach instalacji
wewnętrznych w obiekcie do urządzeń transmisyjnych systemów srk.
Prace instalacyjne naleŜy prowadzić z zachowaniem przepisów BHP.
Odstępstwa od przedstawionej technologii wykonywania robót są dopuszczalne po uzyskaniu
akceptacji InŜyniera Kontraktu.
DemontaŜ istniejących urządzeń
Po zabudowie nowych urządzeń i przyjęciu do eksploatacji istniejące urządzenia naleŜy
zdemontować i przekazać
protokołem do właściciela. Istniejącą
sieć teletechniczną
z pomieszczeń dyŜurnego ruchu zakończyć w budynku w części ogólnodostępnej na łączówkach
szczelinowych w obudowie z zamkiem.
DemontaŜ instalacji i urządzeń moŜe wystąpić podczas prac adaptacyjnych i moŜliwa
konieczność tymczasowego przeniesienia do innej lokalizacji na czas prac remontowo –
budowlanych.
KONTROLA JAKOŚCI ROBÓT
Zastosowane materiały i urządzenia muszą posiadać odpowiednie aprobaty techniczne,
świadectwa jakości i certyfikaty. Ponadto urządzenia stosowane w instalacjach posiadających styk
z siecią uŜytku publicznego powinny posiadać waŜne świadectwa homologacji. Roboty instalacyjne
muszą być zgodne z odpowiednimi normami podanymi w spisie w zakresie badań
i pomiarów.
7.
OBMIAR ROBÓT
Ogólne zasady obmiaru Robót podano w STWiORB część G „Wymagania ogólne" .
7.1.
Jednostka obmiarowa
Jednostką obmiarową dla kabli, przewodów i korytek kablowych jest 1m, natomiast dla
urządzeń i osprzętu 1 szt. W ramach szt. urządzenia uwzględnia się równieŜ elementy
,podzespoły współpracujące i stanowiące funkcjonalnie jedną całość. Obmiaru robót dokonuje
Wykonawca w sposób określony
w warunkach kontraktu. Sporządzony obmiar robót
Wykonawca uzgadnia z InŜynierem Kontraktu w trybie ustalonym przez InŜyniera.
8.
ODBIÓR ROBÓT
Ogólne zasady odbioru Robót podano w STWiORB część G „Wymagania ogólne".
Odbioru robót dokonuje zespół powołany przez InŜyniera po całkowitym zakończeniu prac
i dokonaniu pomiarów oraz prób. Roboty instalacyjne muszą być zgodne z aktualnymi Polskimi
Normami i naleŜy je prowadzić z zachowaniem przepisów bezpieczeństwa i higieny pracy
obowiązujących w Polsce.
Przyjęcie robót moŜe nastąpić tylko po uzyskaniu pozytywnych wyników wszystkich niezbędnych,
wymaganych
kontraktem
lub
normami
przeprowadzonych
prób,
testów
i pomiarów, jak równieŜ pod warunkiem wykonania prac zgodnie z dokumentacją projektową,
obowiązującymi normami i przepisami oraz wymaganiami specyfikacji STWiORB - Wymagania
ogólne. Wykonanie dokumentacji powykonawczej jest obligatoryjne. Sporządza ją Wykonawca
robót w zakresie technicznym. Dokumentacja powykonawcza powinna być potwierdzona przez
inspektora budowy. Jako załącznik do dokumentacji powykonawczej powinny być dołączone
aprobaty techniczne dostawców na materiały podstawowe uŜyte do budowy. Dostawca jest
zobowiązany zorganizować dla personelu Zamawiającego odpowiednie szkolenia. Oferent
powinien określić czas trwania szkolenia i ustalić z Zamawiającym liczbę personelu do
przeszkolenia. Dostawca powinien zapewnić pełny serwis przez 24 miesięczny okres gwarancji.
W okresie gwarancyjnym powstałe usterki w dostarczonych urządzeniach powinny zostać
TL - 14
Data: Gdańsk
2009
9.
9.1.
9.2.
usunięte w przeciągu 24h po zgłoszeniu do serwisu Dostawcy. Elementy i podzespoły systemu
powinny być produkowane przez znane firmy tak, aby zapewnić dostawę części zamiennych
przez co najmniej 20 lat, lub ich osiągalne odpowiedniki. Wprowadzenie nowych typów elementów
i komponentów, wynikających z rozwoju techniki, nie powinno wpływać na funkcjonowanie
systemu.
PODSTAWA PŁATNOŚCI
Ogólne ustalenia dotyczące podstawy płatności podano w STWiORB część G „Wymagania
ogólne”.
Kontraktowe podstawy płatności
Podstawę płatności stanowi cena jednostkowa 1m dla kabli, przewodów lub korytek kablowych
oraz 1 szt. dla instalowanych urządzeń wg obmiaru pkt 7.1
Cena obejmuje zakup ,dostarczenie materiału i urządzeń, wykonanie montaŜu instalacji,
uruchomienia oraz wykonanie testów i pomiarów.
Podstawy płatności podane są w Warunkach Kontraktu.
Płatność częściowa
Ze względu na mały zakres prac nie przewiduje się płatności częściowych.
Płatność końcowa za całe wykonane zadanie.
10.
10.1
PRZEPISY ZWIĄZANE
BN-88/8984-19 Telekomunikacyjne sieci wewnątrzzakładowe. Linie kablowe. 0gólne wymagania i
badania.
10.2 BN-81/3221-04 Aparaty telefoniczne centralnej baterii. Ogólne wymagania i badania.
10.3 BN-90/3213-22/06 Gniazdka telefoniczne typu GTW
10.4 BN-90/3213-22/05 Gniazdka telefoniczne typu GTP
10.5 BN-89/3213-22/01 Gniazdka i wtyczki telefoniczne. Ogólne wymagania i badania.
10.6 PN-92/T-90321 Telekomunikacyjne kable stacyjne małej częstotliwości o izolacji i powłoce
polwinitowej.
10.7 PN-90/T-90252 Przewody telekomunikacyjne ogólnego przeznaczenia do połączeń ruchomych.
10.8 PN-92/T-90322 Telekomunikacyjne kable zakończeniowe małej częstotliwości o izolacji i
powłoce polwinitowej, ekranowane.
10.9 PN-87/E-90054 Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe.
Przewody jednoŜyłowe o izolacji polwinitowej.
Przewody o izolacji i powłoce polwinitowej okrągłe.
Przewody wieloŜyłowe i wspólnej izolacji polwinitowej
10.12 PN-T-83101 Urządzenia zasilające w telekomunikacji. Określenia i wymagania.
10.13 PN-T-83103 Urządzenia zasilające w telekomunikacji. Zespoły prostownikowe. Wymagania i
badania.
10.14 Wytyczne ochrony przeciwporaŜeniowej w urządzeniach łączności przewodowej i radiołączności
na PKP - opracowanie CNTK.
Data: Gdańsk
2009
TL - 15
TL.02. Sieci i urządzenia zewnętrzne
1.
WSTĘP
1.1.
Przedmiot Specyfikacji Technicznej Wykonania i Organizacji Robót Budowlanych
(STWiORB )
Przedmiotem niniejszej STWiORB
są wymagania dotyczące wykonania i odbioru robót
budowlanych związanych z przebudową i budową sieci i urządzeń telekomunikacyjnych
zewnętrznych .na stacjach i szlakach modernizowanej linii.
1.2.
Zakres stosowania STWiORB
Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i
realizacji robót
telekomunikacyjnych. Ustalenia zawarte w niniejszej specyfikacji mają
zastosowanie przy wykonywaniu i odbiorze robót telekomunikacyjnych zewnętrznych i obejmują:
1.2.1. budowę kanalizacji teletechnicznej pierwotnej
1.2.2. budowę rurociągów i kanalizacji wtórnej
1.2.3. budowę linii kablowych
1.2.4. budowę sieci kabli rozgłoszeniowych i zegarowych
1.2.5. przebudowę kabli , usunięcie kolizji Telekomunikacji Kolejowej i innych operatorów
- TP.S.A.
- Telefonii DIALOG S.A
1.2.6 demontaŜ kabli
Teletechniczne roboty budowlane prowadzone będą na terenach stacji i szlaków kolejowych,
a w nielicznych przypadkach poza terenem kolejowym.
1.3.
Wyszczególnienie i opis prac towarzyszących i robót tymczasowych
1.3.1
Prace towarzyszące
- opracowanie współrzędnych punktów charakterystycznych
- geodezyjne wytyczenie obiektów projektowanych,
- przekopy próbne (kontrolne),
- zabezpieczenie wykopów w zakresie wypadków (BHP),
- wykonanie badań geotechnicznych w celu ustalenia posadowienia masztu
- inwentaryzacja powykonawcza.
1.3.2
Roboty tymczasowe
Ze względu na fazowanie robót torowych i ścisłe powiązanie robót objętych niniejszymi
STWiORB z robotami wchodzącymi w zakres sąsiadujących LCS-ów (odcinków) nie moŜna
wykluczyć konieczności wykonania robót tymczasowych dla zapewnienia ciągłości łączności
i sterowania ruchem kolejowym. W przypadku zaistnienia takich sytuacji PKP PLK S.A., w
porozumieniu z InŜynierem Kontraktu, dostarczy Wykonawcy niezbędne projekty dotyczące tych
LCS-ów (odcinków), celem określenia zakresu robót tymczasowych i ewentualnych dodatkowych
prac
projektowych.
Decyzje
dotyczące
realizacji
robót
tymczasowych
i dodatkowych prac projektowych podejmie InŜynier Kontraktu zgodnie z Warunkami Kontraktu.
1.4.
Określenia podstawowe
Określenia podane w niniejszej STWiORB są zgodne z obowiązującymi polskimi normami
i podanymi w STWiORB część G "Wymagania ogólne".
Zawarte są w poszczególnych normach wymienionych w punkcie 10 „Przepisy związane”.
1.4.1
Kable telekomunikacyjne i przewody
- Kabel XzTKMXpw – Telekomunikacyjny (T) kabel (K) miejscowy (M) pęczkowy, o izolacji
z polietylenu piankowego z jedną lub dwiema warstwami polietylenu jednolitego(Xp), o
powłoce polietylenowej z zaporą przeciwwilgociową (Xz), wypełniony (w), przeznaczony do
układania
w kanalizacji kablowej lub bezpośrednio w ziemi na terenach o małym zagroŜeniu
uszkodzeniami mechanicznymi.
- Kabel TKD - Telekomunikacyjny (T) kabel (K) dalekosięŜny (D) o izolacji papierowo powietrznej i powłoce ołowianej z odpowiednią osłoną ochronną (TKDk, TKDy), opancerzony
taśmami stalowymi (Ft), drutem stalowym płaskim (Fp) lub okrągłym (Fo) z osłoną ochronną
włóknistą (A) na pancerzu.
- Kabel
Z-XOTKtsd
–
Kabel
zewnętrzny
(Z),
optotelekomunikacyjny
(OTK)
w powłoce polietylenowej (X), tubowy z uszczelnieniem suchym (ts), dielektryczny (d). W
TL - 16
Data: Gdańsk
2009
-
1.4.2
1.5.
tubach, umieszczone są włókna światłowodowe. Ilość tub w kablu zaleŜy od jego pojemności.
Kabel YRPX - Przewód radiofoniczny (RP) o izolacji polietylenowej (X)
i powłoce polwinitowej (Y) o średnicach Ŝył 0,9 lub 1,2mm dla wykonywania instalacji w
budynkach, w ziemi oraz na konstrukcjach wsporczych.
Przewody instalacyjne wg normy PN-92/T-90321.
Kanalizacja teletechniczna i rurociągi dla kabli OTK.- podstawowe określenia
- SK (studnie kablowe) – obiekty podziemne, wbudowane między ciągi kanalizacji kablowej w
celu umoŜliwienia wciągania, montaŜu i konserwacji kabli. Określenia dotyczące studni
zgodne z normą ZN-96/TPSA-023 i TDC-061-0506-S.
- Kanalizacja kablowa - zespół rurowych ciągów podziemnych z wbudowanymi studniami
przeznaczony do prowadzenia kabli telekomunikacyjnych. Określenia i wymagania dotyczące
budowy kanalizacji teletechnicznej przedstawia norma ZN-96/TPSA-011, TDC-061-0506-S i
TDC-061-0507-S.
- Zamknięcia studni kablowych (wg wymagań ZN-96/TPSA-041).
- Rurociąg kablowy - ciąg rur polietylenowych, lub rur z innego materiału
o nie gorszych właściwościach oraz zasobników złączowych układanych bezpośrednio w
ziemi i stanowiących osłonę ochronną dla kabli światłowodowych wg normy ZN-96/TPSA-013
i TDC-061-0509-S.
Ogólne wymagania dotyczące Robót
Ogólne wymagania wykonania Robót podano w STWiORB część G "Wymagania ogólne”.
Wykonawca Robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność
z Dokumentacją Projektową, STWiORB i poleceniami InŜyniera.
Roboty naleŜy wykonywać zgodnie z , normami oraz przepisami budowy, bezpieczeństwa i
higieny pracy .Termin i harmonogram prac po akceptacji przez Inwestora naleŜy uzgodnić z
Telekomunikacją Kolejową Zakład w Gdańsku, a w przypadku usuwania kolizji z innymi
operatorami.
2.
2.1
MATERIAŁY
Wymagania ogólne
Do wykonania instalacji urządzeń łączności zewnętrznych i robót kablowych Wykonawca,
odpowiednio do opisów powinien stosować i dostarczyć materiały odpowiadające polskim
normom lub normom UE, dopuszczone do stosowania na PKP. Zastosowane do budowy
materiały muszą posiadać odpowiednie świadectwa jakości ,aprobaty techniczne, atesty i karty
gwarancyjne.
2.2.
Elementy prefabrykowane
Prefabrykowane studnie kablowe:
Prefabrykowane studnie kablowe powinny być wykonane z betonu klasy B 20 zgodnie z normą
PN-88/B-06250 Studnie kablowe i jej prefabrykowane elementy mogą być składowane na polu
składowym nie zabezpieczonym przed wpływami atmosferycznymi. Elementy studni powinny być
ustawione warstwami na wyrównanym podłoŜu, przy czym poszczególne odmiany naleŜy układać
w oddzielnych stosach.
Do budowy studni kablowych naleŜy stosować następujące ich części:
- wietrznik do pokryw odpowiadający BN-73/3233-02
- ramy i pokrywy odpowiadające BN-73/3233-03
- wsporniki kablowe odpowiadające BN-69/9378-30
PowyŜsze elementy powinny być składowane w pomieszczeniach suchych i zadaszonych
2.3.
2.3.1
Materiały gotowe
Rury z polichlorku winylu (PCW)
Stosowane do budowy ciągów kanalizacyjnych rury z polichlorku winylu powinny odpowiadać
normie PN-80/C-89203. Rury naleŜy przechowywać na utwardzonym placu, w nie
nasłonecznionych miejscach zabezpieczonych przed działaniem sił mechanicznych.
2.3.2 Osłony rurowe do kabli
Produkowane z polietylenu wysokiej gęstości odporne na uderzenia i czynniki chemiczne
stosowane w typach A, DVK, DVR PS, do wykorzystania przy budowie ciągów kanalizacji
pierwotnej. rury osłonowe giętkie o konstrukcji dwuwarstwowej RHDPEk z polietylenu wysokiej
gęstości, rury RHDPE średnicy 32, 40 lub 50mm z polietylenu wysokiej gęstości
TL - 17
Data: Gdańsk
2009
2.3.3
Rury kanalizacji do przepustów wykorzystać rury grubościenne SRS, RHDPE, Rury rurociągu
powinny posiadać wyróŜniki barwne, jednakowe na całej długości rurociągu na terenie LCS.
Do łączenia rur rurociągu i kanalizacji wtórnej stosować złączki skręcane typu ZKWRs 40/40
oraz ZKWRs 40/30
2.3.4 Kable miedziane
Zastosowane kable powinny odpowiadać wymogom odpowiednich norm wg wykazu w punkcie
10.1 STWiORB. Kable transportować i przechowywać nawinięte na bębnach, luźne mogą być
tylko krótkie odcinki.
Stosuje się następujące typy kabli:
- Kable kanałowe - w liniach kablowych kanałowych powinny być stosowane telekomunikacyjne
kable miejscowe o izolacji z polietylenu piankowego i powłoce polietylenowej z zaporą
przeciwwilgociową (XzTKMXpw) wg PN-92/T-90336.
- Kable dalekosięŜne - do budowy telekomunikacyjnych linii kablowych dalekosięŜnych naleŜy
stosować kable: dalekosięŜne symetryczne z wiązkami czwórkowymi, o izolacji papierowopowietrznej i o powłoce ołowianej, z osłoną ochronną poliwinitową /TKDy /.
- Do przebudowy naleŜy wykorzystać kable symetrvczne typu XzTKMXpw o średnicy Ŝył
0,8 PKP i TPSA ,0,6 , 0,5 TPSA
Typ kabla, ilości Ŝył, rodzaju izolacji i osłony ze względu na przebudowę, a nie budowę linii
kablowej naleŜy uzgodnić z uŜytkownikiem i zastosować typ zgodny z dokumentacją projektową
Dla sieci rozgłoszenia i sygnalizacji zastosować Kabel YRPX – Przewód radiofoniczny (RP)
o izolacji polietylenowej (X) i powłoce polwinitowej (Y) o średnicach Ŝył 0,9 lub 1,2mm dla
wykonywania instalacji w budynkach, w ziemi oraz na konstrukcjach wsporczych.
2.3.5. Kable optotelekomunikacyjne
Kable zastosowane do przebudowy powinny posiadać świadectwo homologacji i odpowiadać
wymogą normy ZN-96/ TP S.A-005 [25].Stosować kabel OTK kanałowy typ dielektryczny {d},
tubowy zgodnie z normą jak wyŜej. Profil stosowanych kabli winien być zgodny z dokumentacją
projektową .Światłowody winny być optymalizowane dla fali 1310nm – przeznaczone dla
transmisji przy znamionowej długości fali 1310nm, mogą być stosowane dla fali 1550nm,.
parametry światłowodu powinny odpowiadać zaleceni ITU-T G652.
Tłumienność jednostkowa światłowodu powinna wynosić
nie więcej niŜ 0,40db/km dla długości fali 1310nm,
nie więcej niŜ 0,25dB/km dla długości fali 1550nm.
2.3.6. Osłony złączowe
Osłony złączowe i mufy powinny być zgodne z dokumentacją projektową dostosowane do typu
kabla, średnic i liczby Ŝył oraz średnicy zewnętrznej kabla,
jak równieŜ warunków
środowiskowych.
Do montaŜu kabli OTK powinny być stosowane osłony złączowe wg ZN-96/TPSA-008 z tworzyw
sztucznych odpornych na korozję wytrzymałych mechanicznie i zapewniających długotrwałą
hermetyczność przy umieszczeniu w studniach kablowych.
Osłony winny zapewniać łatwe ułoŜenie wewnątrz nich wszystkich włókien światłowodowych, bez
przekraczania dopuszczalnego promienia zginania światłowodów. Osłony powinny umoŜliwiać ich
wielokrotne otwieranie i wprowadzenie kabli odgałęźnych bez potrzeby odcinania kabla i
wykonywania nowych połączeń
2.3.7. StelaŜe zapasu
Do montaŜu w studniach kablowych winny zabezpieczać przed uszkodzeniami mechanicznymi
zapasy kabli przy złączach.
2.3.8 Słupek kablowy rozdzielczy
Powinien być wykonany z niepalnego polietylenu o wysokiej gęstości (HDPE) w kształcie
cylindrycznej kolumny posadowionej w betonowej stopce. Konstrukcja stopki pozwala na łatwy
montaŜ w gruncie oraz zabezpieczenie wnętrza przed przedostawaniem się zanieczyszczeń.
I wilgoci z gruntu.
2.3.9 Obudowy zakończeń kablowych – skrzynki rozdzielcze
Obudowa powinna być wykonana z konstrukcyjnego tworzywa sztucznego lub z aluminium
zabezpieczonego przed korozją .Obudowa powinna mieć konstrukcję wsporczą oraz gniezdniki
do mocowania łączówek szczelinowych ,drzwi z zamkiem ,listwę lub zacisk do uziemienia oraz
zawierać otwory do wprowadzenia kabli i przewodów wg ZN-96 TP S.A.-033.
2.3.10 Szafa kablowa zewnętrzna
NaraŜona mocno na oddziaływanie środowiska, musi spełniać wysokie wymagania co do
trwałości, odporności na oddziaływanie klimatyczne .odporności na zanieczyszczenie powietrza
TL - 18
Data: Gdańsk
2009
2.3.11
2.3.12
2.3.13
2.3.14
2.3.15
oraz dostępności i ochrony przed osobami niepoŜądanymi. Konstrukcje wsporcze winny mieć
charakter uniwersalny, moŜliwość rozbudowy oraz uziemienia zespołów łączówkowych i kabli
Uziomy
Zaleca się uziomy pionowe
wykonane ze stali nierdzewnej lub zabezpieczone przez
miedziowanie wg ZN-96/TP S.A.-037 .,zaopatrzone w zacisk do przyłączenia przewodu
uziomowego.
Słupek oznaczeniowy , oznaczeniowo – pomiarowy wg ZN-96TP S.A.026
Słupki oznaczeniowe powinny stanowić trwały, charakterystyczny i dobrze widoczny punkt dla
oznaczania trasy przebiegu podziemnej linii telekomunikacyjnej.
Słupki oznaczeniowo - pomiarowe powinny dodatkowo umoŜliwiać wykonanie badań i pomiarów
odpowiednio do przeznaczenia przyłączonych do nich elementów linii.
W zaleŜności od potrzeb do gniazdek słupków oznaczeniowo - pomiarowych mogą być
przyłączone przewody:
- od powłoki i pancerza kabla
- od elektrod pomiarowych
- od elektrod biernej ochrony antykorozyjnej
- od przewodów lokalizacyjnych lub taśmy ostrzegawczo-lokalizacyjnej ułoŜonych nad kablem
dielektrycznym.
Głośniki i zegary
Głośniki powinny odpowiadać warunkom pracy na terenie otwartym.
Na peronach naleŜy stosować elektryczne zegary dwustronne zewnętrzne (podświetlane
230V/50Hz), a na budynkach zegary jednostronne.
Kontenery teletechniczne
Przenośne kontenery teletechniczne jako specjalistyczne obiekty w sposób trwały mają
zabezpieczyć zainstalowane wewnątrz urządzenia przed wpływem środowiska zewnętrznego
oraz włamaniem. Mogą być wyposaŜone w system przeciwpoŜarowy i antywłamaniowy jeŜeli
będzie on zgodny z systemem na obszarze całego LCS.
Tablice informacji podróŜnych
Informacyjne Tablice Peronowe wykonane w technologii LCD z podświetleniem nieŜarowym dla
pracy w warunkach zewnętrznych i środowisku kolejowym winny spełniać wymagania dotyczące:
2.3.15.1 UKŁADU INFORMACJI
Tablica winna jednocześnie prezentować następujące typy informacji:
-
„Godzina Odjazdu” – cyfrowy zapis w postaci: HH: MM czcionką o wysokości co najmniej
70 mm. tak aby zapewnić widoczność zapisu z odległości min. 20m.
-
„Stacja Docelowa” – zapis czcionką drukowaną o wysokości co najmniej 70 mm. tak aby
zapewnić widoczność zapisu z odległości min. 20m. Dodatkowo tekst Stacji docelowej
powinien być podświetlany min. trzema kolorami tak aby istniała moŜliwość rozróŜnienia
typów pociągu (np. biały, Ŝółty, czerwony oraz negatyw itp.).
-
Rodzaj pociągu” – zapis czcionką drukowaną o wysokości co najmniej 70mm. (np. OS.
POS. IC. Itd.).
-
„Przewoźnik” - logo przewoźnika jako obraz graficzny monochromatyczny.
-
„Nazwa pociągu” – zapis czcionką drukowaną o wysokości co najmniej 25mm
-
„Stacje pośrednie” - zapis czcionką drukowaną o wysokości co najmniej 25mm. tak aby
zapewnić widoczność zapisu z odległości min. 5m prezentacja minimum 3 stacji pośrednich.
-
„Opóźnienie pociągu” - zapis czcionką drukowaną o wysokości co najmniej 70mm dla cyfr
obrazujących wielkość opóźnienia, dodatkowo funkcja cyklicznej zmiany koloru podświetlenia
tego obszary (czerwony/biały) dla wyeksponowania danej informacji.
-
„Informacje o składzie pociągu”
• numery wagonów – piktogramy graficzne z numerami wagonów
Data: Gdańsk
2009
TL - 19
•
•
-
klasy wagonów – numery klas dla poszczególnych wagonów
sektory postojów – numery sektorów i zakres.
„Informacje dodatkowe tekstowe” – tzw scroll tekstu zamiennie z informacją o składzie
pociągu. - moŜliwość wyświetlania komunikatów tekstowych dotyczących wystąpienia sytuacji
szczególnej na trasach kolejowych lub dworcu.
2.3.15.2 OBUDOWA TABLICY - WYMAGANIA KONSTRUKCYJNE
-
-
-
-
Obudowa tablicy powinna być wykonana z metalu (stal, lub aluminium) lub tworzywa
sztucznego o porównywalnych właściwościach mechanicznych. Tworzywo sztuczne powinno
być samogasnące.
Konstrukcja tablicy musi uniemoŜliwiać osobom postronnym dostęp do jego wnętrza (np.
przez zastosowanie nietypowego zamknięcia lub nietypowych śrub).
Obudowa oraz elementy informacyjne LCD powinny być zabezpieczone przed aktami
wandalizmu przez zastosowanie szyby z przezroczystego akrylu lub poliwęglanu odpornego
na naraŜenia mechaniczne.
Wszystkie wewnętrzne serwisowalne komponenty powinny być dostępne przez drzwiczki lub
zdejmowane części obudowy, bez konieczności demontowania tablicy.
Po kaŜdej stronie tablic powinien znajdować się wbudowany w obudowę zegar analogowy
wskazówkowy o min. średnicy cyferblatu – 200mm. Zegar ten powinien być podświetlany
nieŜarowym źródłem światła (np. LED).
Tablica powinna być odporna na wibracje w zakresie częstotliwości od 5 do 2000 Hz i
przyspieszenia 2,3 m/s we wszystkich trzech kierunkach oraz wibracje o częstotliwości 3-40
Hz i amplitudzie 0,2 mm, oraz 40-100Hz o amplitudzie 0,03 mm (PN-EN 50125-3).
2.3.15.3 WYMAGANIA ŚRODOWISKOWE
-
2.3.15.4
-
Tablica powinna być przystosowana do pracy na otwartej przestrzeni w zakresie temperatur
od -40°C do +80°C.
Tablica powinna być odporna na wpływ promieniowania słonecznego w zakresie UV.
Tablica powinna być odporna a informacja czytelna przy szybkich zmianach temperatury o
wartości 0,5°C/min w pełnym zakresie temperatur.
Tablica powinna pracować poprawnie i być czytelna w zakresie wilgotności od 20 do 100%
wilgotności względnej. Tablica powinna posiadać stopień ochrony rzędu co najmniej IP 44.
Obudowa tablicy wraz z mocowanie powinna być odporna na nacisk na obudowę, związany z
przepływem powietrza wywołanym przejazdem pociągu i nagłymi podmuchami silnego wiatru.
Tablica powinna być odporna na efekt kondensacji pary wodnej oraz na lód formujący się na
obudowie.
Tablica powinna spełniać wymagania normy PN_EN ISO 14001 w zakresie wykorzystania
materiałów nieuciąŜliwych dla środowiska oraz emisji hałasu, ciepła i zakłóceń
elektromagnetycznych.
ZASILANIE
Tablica powinna poprawnie pracować w zakresie napięć zasilających 230Vac (-10%, +15%)
50Hz +/- 5%.
Tablica winna posiadać ochronę przeciwporaŜeniową poprzez zastosowanie zabezpieczeń
róŜnicowoprądowych.
Izolacja części czynnych oraz dostępnych części przewodzących powinna wytrzymać próbę
napięciem probierczym o częstotliwości 50Hz i wartości skutecznej 2kV w ciągu 1min.
Rezystancja izolacji części czynnych względem części przewodzących powinna wynosić min
10MΩ.
Tablice winny być zabezpieczone ogranicznikami przepięć klasy I+II+III.
Tablice powinny spełniać wymagania odporności EMC oraz emisyjności EMC zgodnie z PNEN 9:2002 – Zastosowania Kolejowe – Kompatybilność elektromagnetyczna.
Wymieniane podzespoły powinny być zabezpieczone przed podłączeniem w niewłaściwy
sposób.
Sposób podłączenia wskaźnika do linii kablowej oraz linii zasilania powinien być opisany
Data: Gdańsk
2009
TL - 20
wewnątrz obudowy.
2.3.15.5 STEROWANIE
- KaŜda z tablic powinna być wysterowana po 2 włóknach OTK ,1 parze skrętki UTP kat. 5 lub
kabla YTKS w układzie połączeń gwieździstych lub łańcuchowych.
- Zegary w tablicy powinny być sterowane z zewnętrznej oddzielnej zsynchronizowanej sieci
zegarowej.
3.
4.
4.1.
4.2.
SPRZĘT
Wykonawca winien wykazywać się moŜliwością korzystania z następujących maszyn i urządzeń,
gwarantujących właściwą jakość robót:
- Samochód dostawczy do 0,9 tony
- Samochód skrzyniowy do 3.5 tony
- Urządzenie płucząco –wiercące
- Urządzenie do przebić poziomych
- śuraw samochodowy 6 ton
- śurawik hydrauliczny
- Ubijak spalinowy
- SpręŜarka powietrza
- Spawarka do włókien światłowodowych
- Przyczepa do przewozu kabli do 4 t
- Zgrzewarka do rur termoplastycznych
- Zespół prądotwórczy
- Urządzenie do wdmuchiwania kabli
- Inny sprzęt wg uznania Wykonawcy
- Mostek kablowy
- Miernik izolacji
- Generator i miernik poziomu
- Nadajnik i miernik poziomu mocy optycznej
- Reflektometr
- Inny sprzęt wg uznania Wykonawcy pod warunkiem:
- zachowania wymagań technologicznych wykonywanych robót,
- zapewnienia wymaganych wyników pomiarów i badań,
- zapewnienia przy budowie bezpieczeństwa i ochrony zdrowia pracownikom
Jakikolwiek sprzęt nie gwarantujący zachowania wymagań jakościowych Robót zostanie
przez InŜyniera zdyskwalifikowany i niedopuszczony do robót.
TRANSPORT
Wymagania ogólne
Ogólne wymagania dotyczące transportu podano w STWiORB część G „Wymagania ogólne”.
Przewiduje się przewóz materiałów i urządzeń dla instalacji teletechnicznych od producenta
lub dostawcy do placu budowy. Wykonawca jest obowiązany do stosowania jedynie takich
środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót.
Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami
określonymi w harmonogramie i dokumentacji projektowej.
Transport materiałów i elementów
Wykonawca przystępujący do przebudowy kablowych linii telekomunikacyjnych powinien wykazać
się moŜliwością korzystania z środków transportu: samochodowego lub kolejowego
Materiały przewodowe naleŜy transportować na bębnach
Na środkach transportu przewoŜone materiały i elementy powinny być zabezpieczone przed ich
przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla
poszczególnych elementów.
5. WYKONANIE ROBÓT
5.1
Ogólne zasady wykonania robót –roboty przygotowawcze
Warunkiem rozpoczęcia robót jest:
5 1.1 Opracowanie projektów wykonawczych przez Wykonawcę robót
Wykonawca opracuje projekty montaŜowe i technologiczne (uzupełniające do projektów
otrzymanych od zamawiającego) niezbędne do realizacji robót budowlanych wynikających z
TL - 21
Data: Gdańsk
2009
5.1.2
5.1.3
5.1.4
5.1.5
harmonogramu robót i przyjętej organizacji robót, zgodnie z wymaganiami ustawy: Prawo
Budowlane i Prawo zamówień Publicznych oraz dostosowane do technologii, materiałów i
urządzeń oferowanych przez Wykonawcę .
Podstawą do opracowania powyŜszych projektów wykonawczych będzie n/w dokumentacja
dostarczona przez Zamawiającego:
•
Projekt budowlany
•
Tom III Specyfikacji Istotnych Warunków Zamówienia Publicznego (SIWZ) „Specyfikacje
Techniczne Wykonania i Odbioru Robót Budowlanych” (STWiORB),
•
Tom V SIWZ Dokumentacja projektowa – Część rysunkowa
Szczegółowy projekt wykonawczy urządzeń zewnętrznych musi zawierać:
- opis techniczny,
- pełny plan tras kablowych na mapach , z określeniem współrzędnych przebiegu i lokalizacji
studni kablowych
- projekt rozszycia kabli,
- dobór odcinków fabrykacyjnych kabli, lokalizacje złączy , zapasy dla kabli miedzianych i OTK
plan zajętość otworów kanalizacji PLK z uwzględnieniem innych kabli np. sterowniczych i
zasilających
- plan wyprostowany kabli miedzianych i OTK
- sposób i kolejność wykonania robót telekomunikacyjnych przy skrzyŜowaniach z
projektowanym uzbrojeniem( np. przepusty ,odwodnienie)
- projekt rozmieszczenia zewnętrznych urządzeń informacji podróŜnych (tablice informacyjne o
zmiennej treści, megafony, zegary),
-zestawienie materiałów,
Zapewnienie obsługi geodezyjnej i geologicznej.
Wykonawca zapewni obsługę geologiczną poprzez uprawnionego geologa na etapie realizowanego
zadania.
Wykonawca zapewni obsługę geodezyjną poprzez uprawnionego geodetę na etapach: załoŜenia
bazy pomiarowej, realizacji i sporządzania dokumentacji powykonawczej oraz inwentaryzacji
powykonawczej obejmującej połoŜenie obiektów na gruncie.
Obowiązkiem geodety jest zgłoszenie prac, przed przystąpieniem do ich wykonania w PKP S.A.
Centrala Zakład Gospodarowania Nieruchomościami w Gdańsku dla prac wykonywanych.
Wykonawca zgodnie z rozporządzeniem wskazanym w punkcie 10[48] STWiORB częśćG„Wymagania Ogólne” zapewni obsługę geodezyjną w toku budowy, która będzie obejmować:
- geodezyjną obsługę budowy i montaŜu obiektu budowlanego, trasy projektowanej budowy
sieci kablowej.
geodezyjną dokumentację powykonawczą, opracowaną zgodnie z warunkami technicznymi,
określonymi przez PKP Wydział Geodezji w Zakładzie Gospodarowania Nieruchomościami w
Gdańsku (dla robót wykonywanych na terenach, będących we władaniu PKP SA), lub przez
właściwy terytorialnie Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej w
Starostwach Powiatowych w wersji papierowej oraz w wersji elektronicznej,
wykonanie badań geotechnicznych w celu ustalenia posadowienia masztów
Powiadomienie wszystkich zainteresowanych stron o rozpoczęciu robót
właścicieli gruntów i uzyskanie zezwolenia na wejście na teren z robotami
Technologia budowy musi zapewnić ochronę uzasadnionych interesów osób trzecich, zgodnie z
STWiORB część G „Wymagania ogólne”.
Wykonanie przekopów próbnych(kontrolnych )
Określenie sposobu zabezpieczenie wykopów w zakresie wypadków (BHP)
5.2
Budowa kanalizacji teletechnicznej pierwotnej
Zgodnie z zaleceniem Inwestora otwory kanalizacji przeznaczone będą dla kabli
teletechnicznych ,jaki i kabli sterujących SRK,, Sieci Trakcji oraz LPN
5.2.1. Budowę kanalizacji kablowej naleŜy wykonać zgodnie z normą BN-73/8984-05.
5.2.2. Spadek kanalizacji
Kanalizacja powinna być układana ze spadkiem od 1 do 3%. Przy wprowadzaniu do budynków do
5%.
5.2.3. Budowę przejścia dla kanalizacji pod czynnymi torami wykonać na głębokości min. 2m od
poziomu główki szyny metodą poziomego wiercenia lub (w stacjach) min. 1,5m Na skrzyŜowaniu
Data: Gdańsk
2009
TL - 22
kanalizacji z torami jako osłony stosować rury SRS lub HDPE o średnicy 160 przy skrzyŜowaniu z
innymi urządzeniami podziemnymi rury o średnicy 125 mm, Przejścia pod torami projektowanymi
wykonać w trakcie budowy układu torowego. Sposób mechanicznego wykonywania robót
powinien być zawsze uzgadniany z InŜynierem.
5.2.4. Kanalizację naleŜy układać w peronach na głębokości 0,7m licząc od górnej powierzchni rur do
poziomu gruntu (peronu), a poza peronami na głębokości 1,0m
5.2.5. Układanie rur PCW
Z pojedynczych rur PCW naleŜy tworzyć zestawy kanalizacji wg ustalonych ilości otworów
w warstwach.
Odległości pomiędzy poszczególnymi rurami w warstwie nie powinny być mniejsze od 2 cm,
a między warstwami od 3cm. Na przygotowane dno wykopu naleŜy ułoŜyć jedną lub kilka rur w
jednej warstwie. W przypadku układania następnych warstw, ułoŜoną warstwę rur naleŜy zasypać
piaskiem lub przesianym gruntem, wyrównać i ubijać ubijakiem mechanicznym.
5.2.6. Studnie kablowe naleŜy umieścić w wykopach na głębokości ok.1.8m. Po ich ustawieniu
i wprowadzeniu rur oraz ich zabetonowaniu wykonać zasypanie studni. W przypadku studni
na trasie rurociągu naleŜy je zbudować na wybudowany rurociąg.
5.2.7. Studnie kablowe, rury PCW (HDPE, dzielone ) powinny być odpowiedniej jakości i posiadać
deklaracje zgodności.
5.2.8. Zasypywanie kanalizacji z rur PCW.
Ostatnią, górną warstwę kanalizacji z rur PCW naleŜy przysypać piaskiem lub przesianym
gruntem do grubości przykrycia nie mniejszej od 5 cm, a następnie warstwą piasku lub
przesianego gruntu grubości około 20 cm Następnie naleŜy zasypać wykop gruntem warstwami
co 20 cm i ubijać ubijakami mechanicznymi.
5.2.9. SkrzyŜowania i zbliŜenia kanalizacji
- Przy skrzyŜowaniach z innymi urządzeniami podziemnymi kanalizacja kablowa powinna
znajdować się w zasadzie nad tymi urządzeniami. Inne rozwiązania dopuszcza się tylko w
wyjątkowych przypadkach,
Przy zbliŜeniach i skrzyŜowaniach linii telekomunikacyjnych z innymi urządzeniami uzbrojenia
terenowego stosować się do zaleceń normy ZN-96 TPSA-004
- NajwaŜniejsze dopuszczalne odległości w rzucie pionowym lub poziomym między
krawędziami ciągów kanalizacji a innymi urządzeniami podziemnymi nie powinny być
mniejsze od podanych w tablicy 5 normy BN-73/8984-05
- Pod projektowanymi drogami ,torami kanalizację teletechniczną naleŜy układać w wykopach
przed robotami drogowymi, a pod jezdniami istniejącymi innymi przeszkodami metodą
poziomego wiercenia sprzętem dostępnym Wykonawcy i zaakceptowanym przez InŜyniera.
- ZbliŜenie lub skrzyŜowanie linii telekomunikacyjnych z innymi obiektami uzbrojenia
terenowego powinno być wykonane na podstawie projektu technicznego uzgodnionego z
uŜytkownikami tych obiektów. W szczególności powinna być uzgodniona lokalizacja miejsc
zbliŜenia lub skrzyŜowania, parametry techniczne jakim skrzyŜowanie lub zbliŜenie powinno
odpowiadać oraz technologia wykonania robót w tych miejscach. Realizacja robót w
miejscach zbliŜeń i skrzyŜowań linii telekomunikacyjnych z innymi urządzeniami uzbrojenia
terenowego powinna odbywać się po odpowiednim powiadomieniu, za zgodą i pod nadzorem
uŜytkowników tych urządzeń. Wykonane i zakończone roboty przy zbliŜeniach i
skrzyŜowaniach powinny być odebrane przez uŜytkowników uzbrojenia terenowego na
podstawie protokółu odbioru albo teŜ prawidłowe wykonanie robót powinno być potwierdzone
odpowiednim zapisem w dzienniku budowy dokonanym przez upowaŜnionych przedstawicieli
uŜytkowników urządzeń uzbrojenia terenowego. Przepusty z rur PCW powinny być
wykonywane przy temperaturach od 0°C do 30°C, natom iast z prostych odcinków rur
polietylenowych - przy temperaturze nie niŜszej od -10°C. W ka Ŝdym przypadku układania rur
przy obniŜonej temperaturze niedopuszczalne jest rzucanie lub uderzanie rurami oraz
zasypywanie ich grudami zmarzliny.
5.2.10. W miejscach i pobliŜu występowania kolizji z istniejącymi urządzeniami ,zaleca się wykonywanie
prac w sposób ręczny, dla zabezpieczenia istniejącego uzbrojenia naleŜy stosować osłony rurowe
dwudzielne. Sposób mechanicznego wykonywania robót powinien być zawsze uzgadniany z
InŜynierem.
5.3
Budowa rurociągów kablowych i kanalizacji wtórnej
5.3.1 Rurociąg kablowy naleŜy ułoŜyć wzdłuŜ stacji, na trasie kanalizacji, pod rurami kanalizacji
pierwotnej na głębokości 1,0 m licząc od górnej powierzchni rur do projektowanej rzędnej terenu
po przebudowie. Zasobniki złączowe powinny być przykryte warstwą gruntu 0,7 m licząc od
TL - 23
Data: Gdańsk
2009
pokrywy zasobnika do projektowanej rzędnej terenu po przebudowie. Zgodnie z obowiązującymi
normami
5.3.2. Roboty kablowe mogą być wykonywane ręcznie (duŜe uzbrojenie podziemne) odpowiednio do
zatwierdzonego projektu organizacji i harmonogramu robót uwzględniającego wszystkie warunki
budowy.
5.3.3. Do wykonania podsypki na dnie rowów kablowych oraz na ułoŜonych rurach naleŜy uŜywać
piasek zwykły do betonów (0.10 m).
5.3.4. Do zasypania rowów kablowych moŜe być uŜyty grunt wydobyty z tego samego wykopu bez
zanieczyszczeń (gruz, odpadki budowlane).
5.3.5. Łączenie rur powinno zapewniać szczelność poszczególnych odcinków rurociągu. Złączki
odcinków poszczególnych rur w rurociągu powinny być zlokalizowane maksymalnie na długości
1,0 m.
5.3.6. Zgodnie z obowiązującymi normami ,oraz szczegółowymi przepisami, rurociąg na skrzyŜowaniach
oraz zbliŜeniach z innymi obiektami budowlanymi naleŜy zabezpieczyć rurami ochronnymi, Końce
rur ochronnych uszczelnić np. pianką poliuretanową. Przy skrzyŜowaniach z torami postępować
jak przy budowie kanalizacji pierwotnej.
5.3.7. Jako zabezpieczenie rurociągu przed moŜliwością uszkodzeń mechanicznych naleŜy ułoŜyć
taśmę ostrzegawczą w połowie głębokości posadowienia rurociągu
5.3.8. Kable ziemne układać na wybudowanych rurach rurociągu przysypanego warstwą gruntu, na
głębokości 0,8m
5.3.9 Rury polietylenowe kanalizacji wtórnej naleŜy zaciągać w moŜliwie długich odcinkach
instalacyjnych, formując je w grupy po 2 - 4 rury jednocześnie, w zaleŜności od wymagań
projektowych. Rury mogą być zaciągane ręcznie lub przy uŜyciu wciągarek mechanicznych z
zastosowaniem narzędzi pomocniczych jak przy zaciąganiu kabli metalowych (włókno
poliestrowo-szklane, pończochy kablowe, linki zaciągowe, kołnierze ochronne itp.).
W razie zaciągania rur do otworu zajętego przez inny kabel naleŜy stosować wyłącznie włókno
zaciągowe poliestrowo-szklane w osłonie polietylenowej i zachować szczególne środki
ostroŜności przy zaciąganiu rur. Rury polietylenowe kanalizacji wtórnej powinny być zaciągane
przy temperaturze nie niŜszej od -50°C. W razie konieczno ści prowadzenia robót przy niŜszej
temperaturze naleŜy zapewnić odpowiednie podgrzewanie rur w zwojach lub na bębnach.
5.3.10 SkrzyŜowania i zbliŜenia rurociągu
W miejscach skrzyŜowań ,rurociągu z projektowanymi torami ,obiektami inŜynieryjnymi , drogami
z innymi urządzeniami uzbrojenia terenowego naleŜy zabudować rury ochronne. Realizacja robót
w większości przypadków powinna odbywać się metodą przewiertu sterowanego
Koszty wynikające z technologii wykonania ( inna długość jak na dokumentacji) przepustu winny
być uwzględnione w pozycjach robót podstawowych.
5.4
5.4.1
Budowa kabli
Układanie, montaŜ i pomiary kabli miedzianych
Układanie kabli miedzianych w ziemi
- Kable ziemne układać na trasie wybudowanych rur rurociągu przysypanego warstwą gruntu,
na głębokości 0,8m , W przypadku kabli odgałęźnych układać na dnie rowu kablowego na
głębokości równieŜ 0,8m
- Kable ziemne powinny być ułoŜone równolegle do ciągów innych urządzeń podziemnych.
- Kabel ziemny powinien być ułoŜony w wykopie linią falistą, przy czym zwiększenie długości
na falowanie powinno wynosić co najmniej 2‰, a na terenach zapadlinowych co najmniej 2%
długości trasowej.
- Przy skrzyŜowaniu linii kablowej z rurociągiem podziemnym, kabel powinien być ułoŜony nad
rurociągiem. Jeśli odległość w pionie między rurociągiem a kablem mniejsza jest od podanych
w tablicy 5 normy BN-76/8984-17 naleŜy stosować jako rurę ochronną
- SkrzyŜowania telekomunikacyjnych kabli miejscowych z elektroenergetycznymi liniami
kablowymi powinny być wykonane zgodnie z wymaganiami PN-78/E-05125
- ZbliŜenia telekomunikacyjnej linii kablowej z podbudową linii elektroenergetycznych powinny
być zgodne z PN-75/E-05100
- Najmniejsze dopuszczalne odległości kabla ziemnego od innych urządzeń i obiektów podane
są w tablicy 5 normy BN-76/8984-17
Układanie kabli miedzianych w kanalizacji kablowej
- Odcinki instalacyjne kabli powinny być zgodne z dokumentacją projektową.
- Znakowanie kabli - Kable w studniach kablowych powinny być oznaczone opaskami
TL - 24
Data: Gdańsk
2009
kablowymi wg BN-78/3233-13 zawierającymi numer kabla.
Układanie kabli w kanalizacji powinno być wykonywane z zachowaniem następujących
postanowień:
- w pierwszej kolejności naleŜy zajmować otwory w dolnej warstwie ciągu kanalizacji, a do
jednego otworu nie wolno wciągać więcej niŜ:
- 1 kabel, jeŜeli średnica zewnętrzna jest większa od 50 mm,
- 2 kable, jeŜeli suma ich średnic nie przekracza 75% średnicy otworu,
3 i więcej kabli, jeŜeli suma ich średnic nie przekracza wielkości średnicy otworu
kanalizacji,
- w studniach kablowych kable powinny być ułoŜone na wspornikach kablowych, kable
nie powinny się krzyŜować między sobą, promień wygięcia kabla XTKMXpw od 12krotnej jego średnicy.
MontaŜ kabli miedzianych i pomiary
Złącza na kablach ołowianych powinny odpowiadać wymaganiom normy BN-65/8984-11 [10].
Złącza na kablach XTKMX powinny być wykonane zgodnie z instrukcją montaŜu .
Odcinki instalacyjne kabli powinny być zgodne z dokumentacją projektową.
Przy złączach na kablach symetrycznych naleŜy przewidzieć zapasy po 0,3 m z kaŜdej
strony złącza. Osłony złączowe i mufy powinny być zgodne z dokumentacją projektową i
STWiORB oraz dostosowane do typu kabla, średnic i liczby Ŝył oraz średnicy zewnętrznej
kabla, jak równieŜ warunków środowiskowych.
Przy przekładaniu istniejących kabli w osłony dzielone zachować ostroŜność aby nie
uszkodzić pozostałych kabli ułoŜonych w ziemi .Przebudowywane kable naleŜy posadowić na
normatywnej głębokości. Przełączenia kabli dokonać , zachowując moŜliwie krótkie przerwy
w łączności w uzgodnieniu z właścicielem urządzeń. W miejscach wykonania złączy
zabudować słupki SOP na szlakach a na stacjach słupki SO.
Dla budowanych kabli wykonać pomiary elektryczne prądem stałym i zmiennym dla jednej
częstotliwości.
5.4.2 Układanie , montaŜ i pomiary kabli optotelekomunikacyjnych
Układanie kabli OTK w rurociągach kablowych
Na terenach nie wyposaŜonych w kanalizację kablową kable OTK o konstrukcji dielektrycznej
naleŜy układać w rurociągach kablowych wykonanych zgodnie z normą ZN-96/TP S.A.-013 Rury
polietylenowe układane równolegle w rurociągu kablowym nie powinny się krzyŜować i winny mieć
barwne wyróŜniki. Zastosowana technologia zaciągania kabli OTK do rurociągów i kanalizacji
wtórnej powinna zapewnić ułoŜenie kabli bez uszkodzeń i naruszenia osłon ochronnych. Kable
optotelekomunikacyjne powinny być układane przy temperaturze nie niŜszej niŜ –5C.
Układanie kabli OTK w kanalizacji kablowej
Kable OTK w kanalizacji kablowej powinny być układane w kanalizacji wtórnej i zaciągane wg
zasad określonych w punkcie j. w. W studniach rury kanalizacji wtórnej wraz z zainstalowanymi w
nich kablami powinny być wygięte łagodnymi łukami i przymocowane do ścian studni w sposób
zabezpieczający je przed uszkodzeniem przy róŜnych pracach w studni. Łączenie kabli naleŜy
wykonywać tylko w studniach kablowych. lub w zasobnikach kablowych.
Oznakowanie kabli OTK w studniach kablowych
W studniach, gdzie kable OTK przechodzą bez złączy w rurach kanalizacji wtórnej, naleŜy rury
oznaczyć opaską ostrzegawczą w kolorze Ŝółtym z napisem „UWAGA ! KABEL
ŚWIATŁOWODOWY”. Opaski te powinny umieszczone na wszystkich odcinkach rur dostępnych
w toku eksploatacji
Dla identyfikacji kabli OTK w studniach kablowych na rurach kanalizacji wtórnej naleŜy mocować
tabliczki identyfikacyjne w kolorze Ŝółtym z napisem informującym o właścicielu kabla oraz
o numerze paszportyzacyjnym linii, zgodnie z ZN-96 TP S.A.-022
MontaŜ i pomiary kabli OTK
Łączenie i odgałęzianie kabli w liniach budowanych w kanalizacji wtórnej naleŜy wykonywać w
studniach kablowych. W liniach budowanych w rurociągach kablowych złącza kablowe naleŜy
umieszczać w zasobnikach złączowych wg ZN-96/TPSA-024.
Kable powinny być łączone w osłonach złączowych ,które powinny być montowane zgodnie z ich
instrukcjami fabrycznymi. światłowody powinny być łączone zgodnie z numeracją wg barwnego
kodu identyfikacyjnego włókien przez spajanie wg ZN-96/TPSA-006.
Światłowody przewidziane do odgałęzienia zaleca się w miarę moŜliwości technicznych układać w
oddzielnej kasecie.
Pomiary kabla obejmują :
TL - 25
Data: Gdańsk
2009
-
5.4.3
5.4.4
5.4.5
5.5
5.6
.
- Badania przed pracami instalacyjnymi
- Badania i pomiary w czasie budowy
- Pomiary wykonywane przy odbiorze linii
NaleŜy wykonać pomiary transmisyjne oraz reflektometryczne zgodnie z ZN-96 TP S.A.-002
Wprowadzenie kabli do budynków
Kanalizacja wprowadzona do budynku powinna być uszczelniona uszczelkami Jackmoon ,typ i
rodzaj w zaleŜności od średnicy wprowadzonej rury.
Kable liniowe w palnej powłoce zabezpieczyć przez umieszczenie odcinka kabla układanego
wewnątrz budynku w rurach osłonowych .Końce rur przez które przechodzą kable powinny być
uszczelnione materiałem niepalnym i zabezpieczone przed wciekaniem do wnętrza rur palącego
się polietylenu. Szczególną uwagę naleŜy zwracać na uszczelnianie przepustów w stropach.
MontaŜ szaf kablowych zewnętrznych , skrzynek rozdzielczych i słupków kablowych
Szafy naleŜy montować na podstawie betonowej, w której umieszczona jest rama stalowa.
Cokół odizolować od podstawy betonowej za pomocą przegrody wyposaŜonej w przelotki
gumowe pozwalające na przeprowadzenie kabli o róŜnych średnicach Na ramie łączówek
zamontować gniezdniki a następnie łączówki szczelinowe. Wszystkie elementy szafy połączyć
linkami uziemiającymi. W szafie zabudować zamek
Słupek rozdzielczy w kształcie cylindrycznej kolumny posadowionej w betonowej stopce.
usytuować stabilnie w gruncie i zamocować łączówki szczelinowe oraz zamek.
Kontenery teletechniczne posadowić na wcześniej przygotowanych podporach pod naroŜami
rusztu podłogowego. Rozładunek realizować Ŝurawiem samochodowym o odpowiednim udźwigu.
Budowa kabli sieci rozgłoszeniowych i zegarowych i informacji wizualnej
(dot. Stacji i przystanków osobowych)
- Kable od budynku nastawni lub kontenera do peronów prowadzić w projektowanej
kanalizacji, wyjścia kabli od studni do słupów oświetleniowych w rurach elastycznych DVR
50
- Instalację naleŜy wykonywać na słupach oświetleniowych w rurkach ochronnych (peszel)
wewnątrz otworów instalacyjnych słupów oświetleniowych lub słupków megafonowych. W
przypadku konieczności prowadzenia instalacji na innych obiektach np. wiatach peronowych,
naleŜy ją prowadzić w rurkach ochronnych lub korytkach kablowych (wyprowadzenie
instalacji na konstrukcje wiaty np. ze studni kablowej w peronie, wykonać do wysokości 2,5m
od powierzchni peronu w osłonie odpornej na uszkodzenia mechaniczne).
Na peronach naleŜy stosować elektryczne zegary dwustronne zewnętrzne (podświetlane
230V/50Hz), a na budynkach zegary jednostronne. Zegary winny być sterowane impulsami
minutowymi o napięciu 24 V z zegara głównego sterowanego sygnałem DCF. Zegar główny
instalować w wydzielonym pomieszczeniu lub kontenerze teletechnicznym w szafie 19” wspólnej
dla instalacji urządzeń megafonowych .Instalacje zegarowe naleŜy wykonać tak jak
megafonowe.
kable do sieci informacji wizualnej dotyczą tylko stacji Malbork- Sieć LAN naleŜy
zrealizować, zaciągając do wybudowanej kanalizacji teletechnicznej kable teleinformatyczne
typu UTP lub kable OTK, wyjścia kabli od studni do tablic w rurach elastycznych DVR 50
Zakłada się budowę tablic :
Peron 2 – dwie tablice peronowe dwustronne (1podwieszana na konstrukcji wiaty plus 1 tablica
na konstrukcji słupowej)
Peron 3 - dwie tablice peronowe dwustronne podwieszane na konstrukcji wiaty oraz jedną
tablicę peronową jednostronną na konstrukcji słupowej
Peron 4 - dwie tablice peronowe dwustronne na konstrukcji słupowej
Instalacje radiowe zewnętrzne
Zabudowa nowych instalacji antenowych winna być na masztach zainstalowanych
na budynkach lub na zewnątrz obiektu na konstrukcjach wsporczych w postaci słupa z betonu
wirowanego, wysokości 16,5m
W celu zabezpieczenia urządzeń i kabli przed skutkami wyładowań atmosferycznych, maszty
wraz z zamocowanymi na nich antenami oraz ekrany kabli muszą być uziemione i zastosowany
ochronnik przepięciowy. Konstrukcja masztu powinna mieć własne uziemienie połączone z
instalacją odgromową budynku. Iglica odgromowa masztu dostosowana winna być do długości
anteny
Data: Gdańsk
2009
TL - 26
5.7
Przebudowa kabli, usunięcie kolizji Telekomunikacji Kolejowej i innych operatorów.
Usunięcie kolizji naleŜy wykonać na warunkach uzyskanych od właścicieli uzbrojenia
i zgodnie z uzgodnieniami. dokumentacji projektowej. Przy pracach zachować zasady
wykonania robót zawarte w punktach j. w opracowania.
Koszt przesunięcie , przełoŜenie na trasę obejściową i zabezpieczenie tymczasowe, istniejącej
infrastruktury telekomunikacyjnej , wykonanie niezbędnych wstawek kablowych w razie
wystąpienia kolizji przy budowie i przebudowie obiektów inŜynieryjnych .winien zostać
uwzględniony przez wykonawcę w pozycjach robót podstawowych.
Dla usunięcia kolizji z sieciami telekomunikacyjnymi TPSA, Dialog S.A wykonawca
opracuje (uaktualni ) projekty wykonawcze na przebudowę sieci oraz na przebudowę kabli
innych operatorów w kanalizacji TP.S.A .W przypadku pojawienia się kolizji nie ujętych w
projekcie PB dostarczonym przez zamawiającego, naleŜy opracować nowy projekt
budowlany i uzyskać stosowne pozwolenia. i uwzględniając technologię prowadzenia robót
wykonać projekt wykonawczy.
5.8
DemontaŜ kabli i uzbrojenia
DemontaŜ kolizyjnych odcinków kablowych linii telekomunikacyjnych naleŜy wykonać zgodnie
z dokumentacją projektową oraz zaleceniami uŜytkownika tych urządzeń.
Wykopy powstałe po demontaŜu elementów linii powinny być zasypane zagęszczonym gruntem i
wyrównane do poziomu terenu. Wskaźnik zagęszczenia powinien być równy 0,85.
Zgodnie z zaleceniami
Inwestora nie przewiduje się demontaŜu kabli OTK i TKD
Telekomunikacji Kolejowej
Istniejące kable pozostałych operatorów
po dokonaniu przełączeń naleŜy wyciągnąć z
kolidujących przejść /kanalizacji/ i przekazać do uŜytkownika zgodnie z warunkami .
6
Kontrola jakości robót
Ogólne zasady kontroli jakości Robót podano w STWiORB część G „Wymagania ogólne”.
Zastosowane materiały i urządzenia muszą posiadać odpowiednie świadectwa jakości
i certyfikaty. Ponadto urządzenia stosowane w instalacjach posiadających styk z siecią uŜytku
publicznego powinny posiadać waŜne świadectwa homologacji.
Roboty kablowe, budowa kanalizacji kablowej i roboty instalacyjne muszą być zgodne
z odpowiednimi normami podanymi w spisie w zakresie badań i pomiarów.
7.
OBMIAR ROBÓT
Ogólne zasady obmiaru Robót podano w STWiORB część G „Wymagania ogólne".
7.1.
Jednostka obmiarowa
Jednostką obmiarową dla kabli i rur jest 1m (w cenie 1m naleŜy ująć pomiary), natomiast dla
urządzeń 1 szt. . Obmiaru robót dokonuje Wykonawca w sposób określony
w warunkach kontraktu. Sporządzony obmiar robót Wykonawca uzgadnia z InŜynierem w trybie
ustalonym przez InŜyniera.
8.
ODBIÓR ROBÓT
Ogólne zasady odbioru Robót podano w STWiORB część G „Wymagania ogólne".
Odbioru robót dokonuje zespół powołany przez InŜyniera po całkowitym zakończeniu prac
i dokonaniu pomiarów oraz prób. Prace ziemne naleŜy prowadzić z zachowaniem przepisów
bezpieczeństwa i higieny pracy obowiązujących w Polsce.
Przyjęcie robót moŜe nastąpić tylko po uzyskaniu pozytywnych wyników wszystkich niezbędnych,
wymaganych
kontraktem
lub
normami
przeprowadzonych
prób,
testów
i pomiarów, jak równieŜ pod warunkiem wykonania prac zgodnie z dokumentacją projektową,
obowiązującymi normami i przepisami oraz wymaganiami określonymi w STWiORB –
„Wymagania ogólne”.
Wykonanie dokumentacji powykonawczej jest obligatoryjne. Sporządza ją Wykonawca Robót
w następujących zakresach:
- w zakresie technicznym z uwzględnieniem podziału na części wynikającego z władania
środkami trwałymi
- w zakresie geodezyjnym z uwzględnieniem tras kablowych i lokalizacji obiektów
Do sporządzenia dokumentacji powykonawczej geodezyjnej naleŜy wykorzystać mapę do celów
projektowych uŜytą do zatwierdzenia projektu budowlanego. Dokumentacja ta winna być
przekazana do ośrodka geodezji kolejowej i właściwych administracyjnie ośrodków geodezji
państwowej. Dokumentacja powykonawcza winna być potwierdzona przez inspektora budowy.
Jako załącznik do dokumentacji powykonawczej powinny być dołączone:
TL - 27
Data: Gdańsk
2009
aprobaty techniczne, certyfikaty, deklaracje zgodności, świadectwa jakości i.t.p. na materiały
podstawowe uŜyte do budowy,
- protokóły odbioru indywidualnych robót wykonanych przy zbliŜeniach i skrzyŜowaniach z
innymi urządzeniami uzbrojenia podziemnego,
- pomiary.
Dostawca jest zobowiązany zorganizować dla personelu Zamawiającego odpowiednie szkolenia.
Oferent powinien określić czas trwanie szkolenia i ustalić z Zamawiającym liczbę personelu do
przeszkolenia. Dostawca powinien zapewnić pełny serwis przez 24 miesięczny okres gwarancji.
W okresie gwarancyjnym powstałe usterki w dostarczonych urządzeniach powinny zostać
usunięte
w
przeciągu
24h
po
zgłoszeniu
do
serwisu
Dostawcy.
Elementy
i podzespoły systemu powinny być produkowane przez znane firmy tak, aby zapewnić dostawę
części zamiennych przez co najmniej 20 lat, lub ich osiągalne odpowiedniki. Wprowadzenie
nowych typów elementów i komponentów, wynikających z rozwoju techniki, nie powinno wpływać
na funkcjonowanie systemu.
PODSTAWA PŁATNOŚCI
Ogólne ustalenia dotyczące podstawy płatności podano w STWiORB część G „Wymagania
ogólne”.
Kontraktowe podstawy płatności
Podstawę płatności stanowi cena jednostkowa 1m dla kabli, przewodów lub korytek kablowych
oraz 1 szt. dla instalowanych urządzeń.
Płatności za realizację naleŜy przyjmować zgodnie z obmiarem i oceną jakości wykonanych robót
na podstawie atestów producentów, oględzin i pomiarów sprawdzających.
Cena jednostkowa obejmuje:
- roboty przygotowawcze, tymczasowe, towarzyszące
- dostarczenie i zmontowanie urządzeń
- wykonanie robót montaŜowych
- zdemontowanie kolizyjnych odcinków linii
- transport zdemontowanych materiałów
- wykonanie dokumentacji powykonawczej (poprawek powykonawczych w egzemplarzu
Dokumentacji Projektowej)
- wykonanie powykonawczej dokumentacji geodezyjnej
- konserwowanie linii w okresie gwarancyjnym
Podstawy płatności podane są w Warunkach Kontraktu
Płatność częściowa
Ze względu na mały zakres prac nie przewiduje się płatności częściowych.
Płatność końcowa za całe wykonane zadanie.
-
9.
9.1.
9.2.
10
10.1.
10.2.
PRZEPISY ZWIĄZANE
BN-89/8984-18 Telekomunikacyjne linie kablowe dalekosięŜne. Ogólne wymagania i badania.
BN-88/8984-19 Telekomunikacyjne sieci wewnątrzzakładowe. Linie kablowe. Ogólne wymagania i
badania.
10.3. BN-89/8984-17/03 Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania
i badania.
10.4. ZN-96/TPS.A.-002 Telekomunikacyjne linie kablowe dalekosięŜne. Linie optotelekomunikacyjne.
Ogólne wymagania techniczne.
10.5. ZN-96/TPS.A.-005 Kable optotelekomunikacyjne. Wymagania i badania.
10.6. ZN-96/TPS.A.-006 Złącza spajane światłowodów jednomodowych. Wymagania i badania.
10.7. ZN-96/TPS.A.-008 Osłony złączowe. Wymagania i badania.
10.8. ZN-96/TPS.A.-011 Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne.
10.9. ZN-96/TPS.A.-012 Kanalizacja pierwotna. Wymagania i badania.
10.10. ZN-96/TP S.A.-013 Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania.
10.11. ZN-96/TPS.A.-023 Studnie kablowe. Wymagania i badania.
10.12. ZN-96/TPS.A.-41 Zabezpieczone pokryw studni kablowych, dodatkowe (wewnętrzne).
10.13. BN-84/8984-10 Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne
wymagania.
10.14. PN-74/C-89200 Rury z nieplastyfikowanego polichlorku winylu. Wymiary.
10.15. PN-87/E-90054 Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe.
Przewody jednoŜyłowe o izolacji polwinitowej.
TL - 28
Data: Gdańsk
2009
10.16. PN-74/E-90056 Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe.
Przewody o izolacji i powłoce polwinitowej okrągłe.
10.17. PN-92/T-90321 Telekomunikacyjne kable stacyjne małej częstotliwości o izolacji i powłoce
polwinitowej.
Data: Gdańsk
2009
TL - 29

MODERNIZACJA LINII KOLEJOWEJ E65/CE65 - przetargi.plk

Transkrypt

Podobne dokumenty

Informacja o danych zamieszczonych w ogłoszeniu

RAP/41/08 Załącznik do Tabeli wartości robót 1. Czynniki

O firmie - DAWIS Sp. z oo

Inżynier robót elektrycznych

OGÓLNA CHARAKTERYSTYKA OBIEKTU I ROBÓT BUDOWLANYCH

Strona 1 z 2 Druk od: 17.01.2012r. AB-08(Zał.1)

Inżynier elektryk - DLJM System

(telefon) (należy tu określić rodzaj obiektu, zakres i sposób
