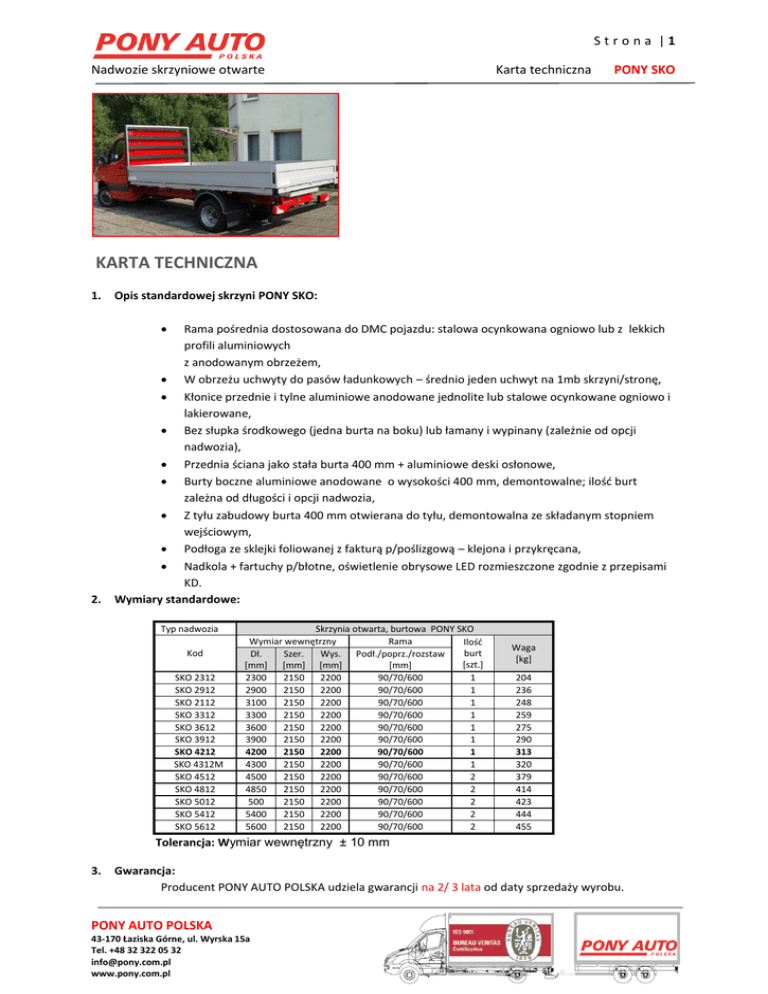

KARTA TECHNICZNA

Strona |1
Nadwozie skrzyniowe otwarte
Karta techniczna
PONY SKO
KARTA TECHNICZNA
1.
Opis standardowej skrzyni PONY SKO:

2.
Rama pośrednia dostosowana do DMC pojazdu: stalowa ocynkowana ogniowo lub z lekkich
profili aluminiowych
z anodowanym obrzeżem,
 W obrzeżu uchwyty do pasów ładunkowych – średnio jeden uchwyt na 1mb skrzyni/stronę,
 Kłonice przednie i tylne aluminiowe anodowane jednolite lub stalowe ocynkowane ogniowo i
lakierowane,
 Bez słupka środkowego (jedna burta na boku) lub łamany i wypinany (zależnie od opcji
nadwozia),
 Przednia ściana jako stała burta 400 mm + aluminiowe deski osłonowe,
 Burty boczne aluminiowe anodowane o wysokości 400 mm, demontowalne; ilość burt
zależna od długości i opcji nadwozia,
 Z tyłu zabudowy burta 400 mm otwierana do tyłu, demontowalna ze składanym stopniem
wejściowym,
 Podłoga ze sklejki foliowanej z fakturą p/poślizgową – klejona i przykręcana,
 Nadkola + fartuchy p/błotne, oświetlenie obrysowe LED rozmieszczone zgodnie z przepisami
KD.
Wymiary standardowe:
Typ nadwozia
Kod
SKO 2312
SKO 2912
SKO 2112
SKO 3312
SKO 3612
SKO 3912
SKO 4212
SKO 4312M
SKO 4512
SKO 4812
SKO 5012
SKO 5412
SKO 5612
Skrzynia otwarta, burtowa PONY SKO
Wymiar wewnętrzny
Rama
Ilość
burt
Dł.
Szer.
Wys. Podł./poprz./rozstaw
[szt.]
[mm] [mm] [mm]
[mm]
2300
2150
2200
90/70/600
1
2900
2150
2200
90/70/600
1
3100
2150
2200
90/70/600
1
3300
2150
2200
90/70/600
1
3600
2150
2200
90/70/600
1
3900
2150
2200
90/70/600
1
4200
2150
2200
90/70/600
1
4300
2150
2200
90/70/600
1
4500
2150
2200
90/70/600
2
4850
2150
2200
90/70/600
2
500
2150
2200
90/70/600
2
5400
2150
2200
90/70/600
2
5600
2150
2200
90/70/600
2
Waga
[kg]
204
236
248
259
275
290
313
320
379
414
423
444
455
Tolerancja: Wymiar wewnętrzny ± 10 mm
3.
Gwarancja:
Producent PONY AUTO POLSKA udziela gwarancji na 2/ 3 lata od daty sprzedaży wyrobu.
PONY AUTO POLSKA
43-170 Łaziska Górne, ul. Wyrska 15a
Tel. +48 32 322 05 32
[email protected]
www.pony.com.pl
Strona |2
Nadwozie skrzyniowe otwarte
4.
Galeria
5.
Opcje dodatkowe SKO
Karta techniczna
Nazwa wyposażenia dodatkowego:
symbol
PONY SKO
Ilość
Osłony rowerowe – 1 listwa
OR1
kpl
Oświetlenie obrysowe boczne ( lampy diodowe ) - dodatkowe ponad standard- 1 para( 2 szt.)
OOB
par
Nadkola na koła bliźniacze+ fartuchy (zamiast dla kół pojedynczych dla nadwozi o długości poniżej 4850 mm)
NKB
par
Burty o wysokości 500 mm
B50
szt
Burty o wysokości 600 mm
B60
szt
Burty o wysokości 800 mm
B80
szt
2 burty ( zamiast jednej ) z wypinaną kłonicą ( dla nadwozi standard dla ilości burt: 1*)
KDB
kpl
2 burty ( zamiast jednej ) z wypinaną kłonicą ( dla nadwozi standard dla ilości burt: 1 )
KDS
szt
Uchwyt podłogowy do pasów ładunkowych 1 para ( 2 szt.) - dodatkowe ponad standard
UPO
par
Podwyższenie ściany przedniej ze sklejki H = 1250 mm
PS12
kpl
Skrzynka narzędziowa 450 - wodoszczelna zamykana na klucz
S45
szt
Skrzynka narzędziowa 600- wodoszczelna zamykana na klucz
S60
szt
Zbiornik na wodę z dozownikiem na mydło
ZWD
szt
Skrócenie ramy podwozia ( zwisu tylnego )
SRP
kpl
Dodatkowy tylny zderzak - jeżeli brak w podwoziu
ZTD
szt
Poduszki pneumatyczne osi tylnej z manometrem w kabinie kierowcy ( dostawcze )- BEZ KOMPRESORA
PPS
kpl
Poduszki pneumatyczne osi tylnej z manometrem w kabinie kierowcy ( dostawcze )- Z KOMPRESOREM
PPK
kpl
