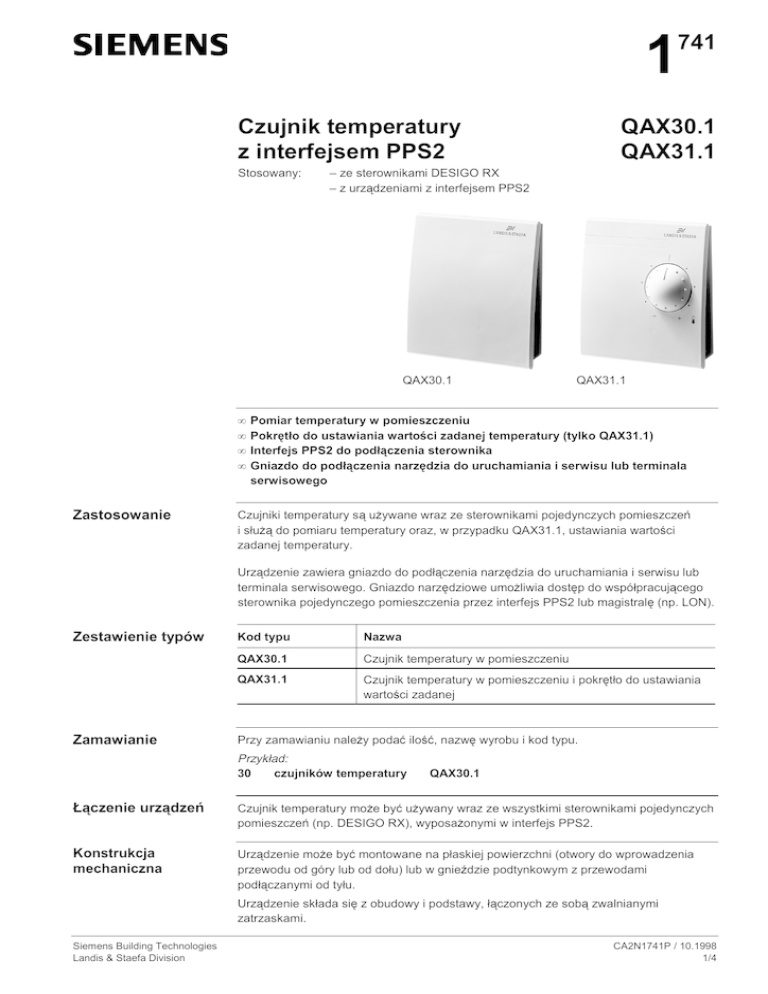

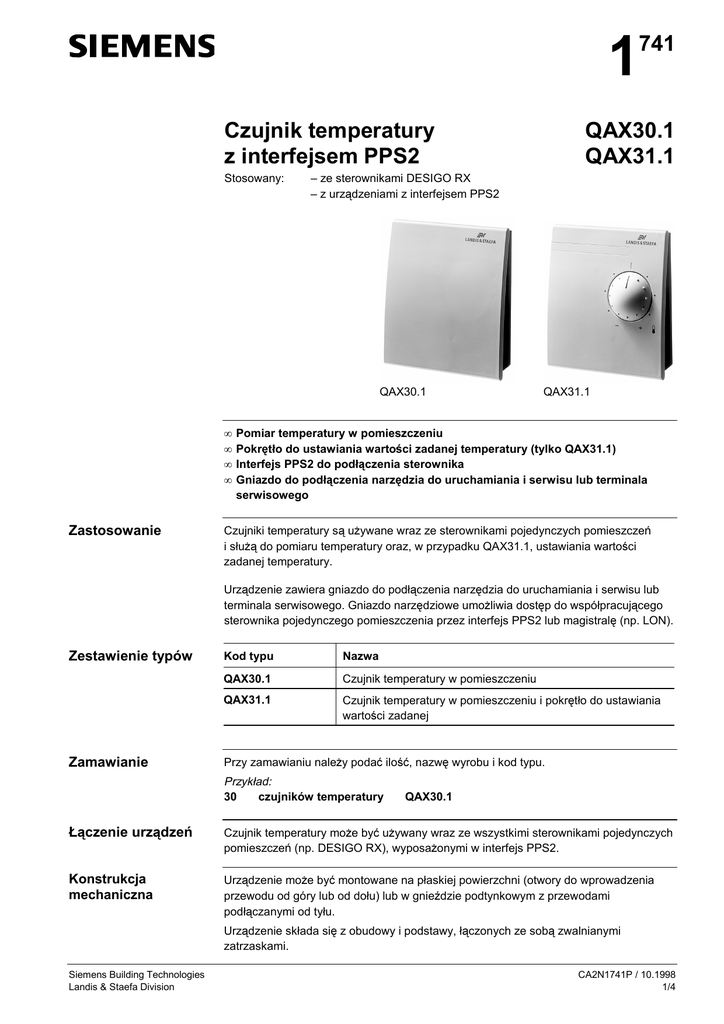

1741 Czujnik temperatury z interfejsem PPS2 QAX30.1

1
Czujnik temperatury
z interfejsem PPS2
Stosowany:
Zastosowanie
QAX30.1
QAX31.1
– ze sterownikami DESIGO RX
– z urządzeniami z interfejsem PPS2
QAX30.1
•
•
•
•
741
QAX31.1
Pomiar temperatury w pomieszczeniu
Pokrętło do ustawiania wartości zadanej temperatury (tylko QAX31.1)
Interfejs PPS2 do podłączenia sterownika
Gniazdo do podłączenia narzędzia do uruchamiania i serwisu lub terminala
serwisowego
Czujniki temperatury są używane wraz ze sterownikami pojedynczych pomieszczeń
i służą do pomiaru temperatury oraz, w przypadku QAX31.1, ustawiania wartości
zadanej temperatury.
Urządzenie zawiera gniazdo do podłączenia narzędzia do uruchamiania i serwisu lub
terminala serwisowego. Gniazdo narzędziowe umożliwia dostęp do współpracującego
sterownika pojedynczego pomieszczenia przez interfejs PPS2 lub magistralę (np. LON).
Zestawienie typów
Zamawianie
Kod typu
Nazwa
QAX30.1
Czujnik temperatury w pomieszczeniu
QAX31.1
Czujnik temperatury w pomieszczeniu i pokrętło do ustawiania
wartości zadanej
Przy zamawianiu należy podać ilość, nazwę wyrobu i kod typu.
Przykład:
30
czujników temperatury
QAX30.1
Łączenie urządzeń
Czujnik temperatury może być używany wraz ze wszystkimi sterownikami pojedynczych
pomieszczeń (np. DESIGO RX), wyposażonymi w interfejs PPS2.
Konstrukcja
mechaniczna
Urządzenie może być montowane na płaskiej powierzchni (otwory do wprowadzenia
przewodu od góry lub od dołu) lub w gnieździe podtynkowym z przewodami
podłączanymi od tyłu.
Urządzenie składa się z obudowy i podstawy, łączonych ze sobą zwalnianymi
zatrzaskami.
Siemens Building Technologies
Landis & Staefa Division
CA2N1741P / 10.1998
1/4
80084
80081
Podstawa
Gniazdo do podłączenia
narzędzia do uruchamiania
i serwisu lub terminala
serwisowego
Obudowa
Podstawa jest wyposażona w zaciski śrubowe z wbudowaną łączówką zaciskową.
Obudowa mieści w sobie płytkę drukowaną, czujnik temperatury, pokrętło do ustawiania
wartości zadanej, łączniki wtykowe oraz gniazdo do podłączenia narzędzia rozruchu
i serwisu lub terminala serwisowego.
Zarówno obudowa, jak i podstawa są wykonane z tworzywa sztucznego.
Praca i ustawianie
(tylko QAX31.1)
80169
Tarcza do płynnego ustawiania wartości zadanej
Likwidacja
Do celu likwidacji przyjaznej dla środowiska, większe elementy z tworzyw sztucznych są
oznakowane symbolami materiałów, z jakich zostały wykonane, zgodnie z ISO/ DIS 11
469. Urządzenia nie należy wyrzucać do domowych odpadków. Płytkę drukowaną oraz
elementy z tworzyw sztucznych należy oddzielić i wrzucić do odpowiednich pojemników,
w których są gromadzone sortowane odpadki.
Projektowanie
Czujnik jest zasilany niskim napięciem z podłączonego sterownika przez interfejs PPS2.
Do każdego sterownika może być podłączony tylko jeden czujnik.
Czujnik podłącza się do sterownika skrętką czterożyłową (patrz także CA2Z3802,
“Podręcznik instalacji”). Ekranowanie nie jest konieczne.
Montaż
• Czujnik jest przystosowany do montażu naściennego i w gnieździe podtynkowym.
• Nie należy montować we wnękach, na półkach, za firankami i drzwiami, nad źródłami
ciepła lub w ich pobliżu.
• Unikać wystawienia na bezpośrednie działanie promieni słonecznych i przeciągów.
• Kanał kablowy przewodów instalacji elektrycznej musi być uszczelniony w miejscach
przyłączenia czujnika, aby zapobiec występowaniu ciągów powietrza w kanale, które
mogą wpływać na wskazania czujnika.
• Muszą być spełnione określone warunki otoczenia.
• Instrukcje montażowe zostały nadrukowane na opakowaniu czujnika.
• Do czujnika jest dołączony zestaw montażowy.
Instalacja
Niezbędne jest przestrzeganie lokalnych przepisów instalacji.
Uwaga
CA2N1741P / 10.1998
2/4
Zadajnik nie jest zabezpieczony na wypadek podłączenia napięcia 230 V AC.
Siemens Building Technologies
Landis & Staefa Division
Dane techniczne
Zasilanie
Dane funkcjonalne
Napięcie zasilające (SELV zgodnie z HD 384)
Zadajnik jest zasilany z podłączonego sterownika
przez interfejs PPS2
Pobór mocy (ze sterownika)
Czujnik temperatury
Element pomiarowy
Zakres pomiarowy
Czas odpowiedzi
Dokładność (5 ... 30 °C)
Dokładność (25 °C)
Korekcja wartości zadanej (tylko QAX31.1)
Zakres korekcji (określany przez sterownik)
Dokładność na pełnym zakresie korekcji
DC 12 ... 15 V
Max. 0.10 VA
Oporowy NTC
0 ... 40 °C
≤ 8 min
± 0.5 K
± 0.25 K
Max. ± 12 K (wartość domyślna ± 3 K)
10 %
Interfejsy
Typ interfejsu między sterownikiem i czujnikiem
Szybkość transmisji
PPS2 (bezpośredni, punkt z punktem, wer. 2)
4.8 kbit/s
Podłączenie przewodów
Zaciski przyłączeniowe (śrubowe)
Długość pojedynczego przewodu
Sterownik – Czujnik
Przewody: linka lub drut 0.8...2.5 mm2
Typ przewodu
Przewód przyłączeniowy narzędzia serwisowego
Patrz “Podręcznik instalacji”
(na temat DESIGO RX patrz CA2Z3802)
4-żyłowa skrętka, bez ekranu,
Nie wymagający wykończenia, max. 3 m
Standard ochrony obudowy
Norma ochrony zgodnie z EN 60529
IP 30
Klasa ochrony
Klasa ochrony izolacyjnej
III
Warunki otoczenia
Praca
Parametry powietrza otoczenia
Temperatura
Wilgotność
Warunki mechaniczne
Transport
Parametry powietrza otoczenia
Temperatura
Wilgotność
Warunki mechaniczne
IEC 721
Klasa 3K5
0 ... 50 °C
< 85 % wilg. wzgl.
Klasa 3M2
IEC 721
Klasa 2K3
– 25 ... 70 °C
< 95 % wilg. wzgl.
Klasa 2M2
Normy
Zgodność elektromagnetyczna (EMC)
Odporność na zakłócenia
Emisja zakłóceń
Zgodność z normami CE
Spełnia wymagania oznakowań CE zgodnie z
zaleceniami EMC
EN 50082-2
EN 50081-1
89/336/EEC
Wymiary
Patrz “Wymiary”
Barwa
Przód osłony
Obudowa, podstawa
NCS S 0502-G
RAL 7035
Masa
Bez opakowania
0.11 kg
Siemens Building Technologies
Landis & Staefa Division
CA2N1741P / 10.1998
3/4
6
5
4
3
2
1
CP+
7
CP–
80085
8
C+
Układ zacisków
Gniazdo narzędziowe urządzenia umożliwia dostęp do sterownika za pośrednictwem
narzędzia do uruchamiania i serwisu lub terminala narzędziowego.
Magistrala (zaciski 3 i 4) jest doprowadzona do gniazda narzędziowego (wtyki 1 i 2).
Połączenia elektryczne czujnika nie oddziałują na magistralę.
Do gniazda narzędziowego jest podłączony także interfejs PPS2 (zaciski 1 i 2).do
podłączenia terminala serwisowego
C–
Zaciski
przyłączeniowe
Interfejs PPS2, napięcie zasilania
CP+
1
Zasilanie urządzenia, Dane PPS2 (dodatnie)
CP–
2
Zasilanie urządzenia, Dane PPS2 (ujemne)
Podłączenie magistrali (dołączone do gniazda
narzędziowego)
C+
3
Z magistralą LON (DESIGO RX): CLA
C–
4
Z magistralą LON (DESIGO RX): CLB
5 ... 8 Nie używane
Gniazdo narzędziowe
Gniazdo narzędziowe – złącze znormalizowane RJ45
1
2
3
4
5
6
7
8
3206Z01
12 3 4 5 67 8
Schemat połączeń
Z magistralą LON (DESIGO RX): CLA
Z magistralą LON (DESIGO RX): CLB
Nie używany
Nie używany
Nie używany
Nie używany
CP+ Dane PPS2
CP– Dane PPS2
Na przykładowym schemacie czujnik jest podłączony do sterownika DESIGO RX:
80086
R1
PPS2
CP+
CP–
CLA
CLB
C–
C+
CP–
CP+
4 3 2 1
7 8 1 2
Tool
N1
PPS2
A
LON bus
B
Skrętka
R1
N1
A
B
Czujnik temperatury w pomieszczeniu QAX30.1, QAX31.1
Sterownik pojedynczego pomieszczenia RXC...
Przyłącze dla narzędzia do uruchamiania i serwisu RXT10.1
Przyłącze dla terminalu serwisowego przez interfejs PPS2
Wymiary
80089
60
9,5
56
100
4,2
90
32
36
56
60
Wymiary w mm
 1998 Siemens Building Technologies Corp.
CA2N1741P / 10.1998
4/4
