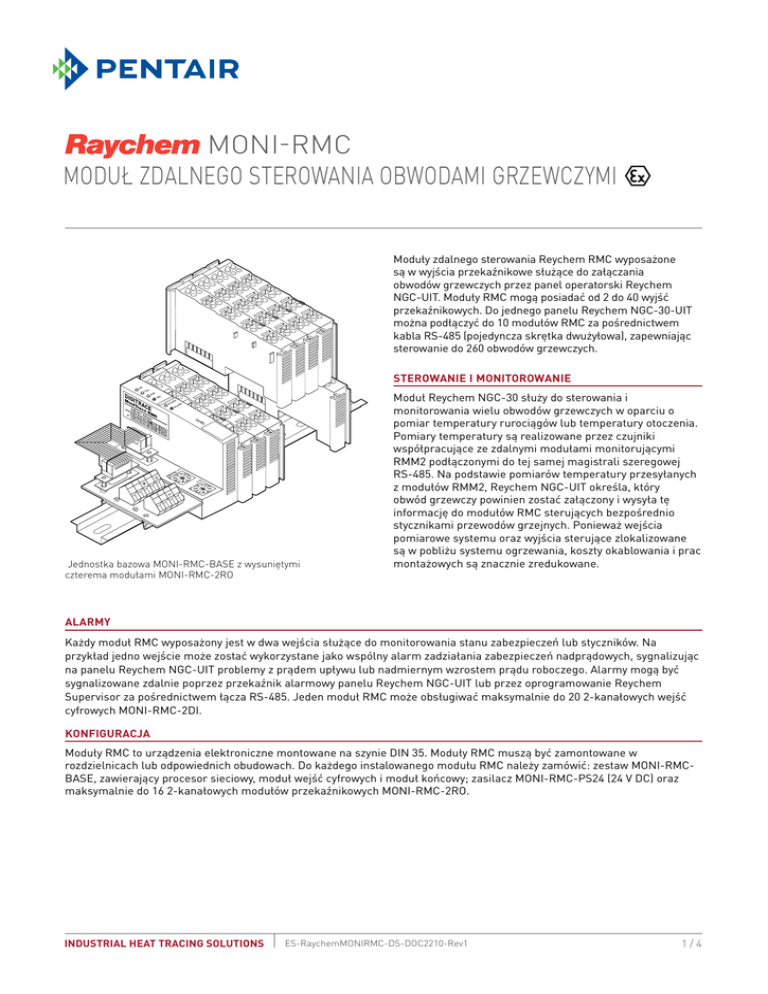

MONI-RMC - Pentair

MONI-RMC
Moduł zdalnego sterowania obwodami grzewczymi
Moduły zdalnego sterowania Reychem RMC wyposażone
są w wyjścia przekaźnikowe służące do załączania
obwodów grzewczych przez panel operatorski Reychem
NGC-UIT. Moduły RMC mogą posiadać od 2 do 40 wyjść
przekaźnikowych. Do jednego panelu Reychem NGC-30-UIT
można podłączyć do 10 modułów RMC za pośrednictwem
kabla RS-485 (pojedyncza skrętka dwużyłowa), zapewniając
sterowanie do 260 obwodów grzewczych.
I/O
2
31
075
I/O
E
R
R
R
U
N
C
R
C
R
xD
T
xD
O
N
Sterowanie i monitorowanie
ss
dre
Ad
x1
0
x1
+
–
2
Jednostka bazowa MONI-RMC-BASE z wysuniętymi
czterema modułami MONI-RMC-2RO
Moduł Reychem NGC-30 służy do sterowania i
monitorowania wielu obwodów grzewczych w oparciu o
pomiar temperatury rurociągów lub temperatury otoczenia.
Pomiary temperatury są realizowane przez czujniki
współpracujące ze zdalnymi modułami monitorującymi
RMM2 podłączonymi do tej samej magistrali szeregowej
RS-485. Na podstawie pomiarów temperatury przesyłanych
z modułów RMM2, Reychem NGC-UIT określa, który
obwód grzewczy powinien zostać załączony i wysyła tę
informację do modułów RMC sterujących bezpośrednio
stycznikami przewodów grzejnych. Ponieważ wejścia
pomiarowe systemu oraz wyjścia sterujące zlokalizowane
są w pobliżu systemu ogrzewania, koszty okablowania i prac
montażowych są znacznie zredukowane.
Alarmy
Każdy moduł RMC wyposażony jest w dwa wejścia służące do monitorowania stanu zabezpieczeń lub styczników. Na
przykład jedno wejście może zostać wykorzystane jako wspólny alarm zadziałania zabezpieczeń nadprądowych, sygnalizując
na panelu Reychem NGC-UIT problemy z prądem upływu lub nadmiernym wzrostem prądu roboczego. Alarmy mogą być
sygnalizowane zdalnie poprzez przekaźnik alarmowy panelu Reychem NGC-UIT lub przez oprogramowanie Reychem
Supervisor za pośrednictwem łącza RS‑485. Jeden moduł RMC może obsługiwać maksymalnie do 20 2-kanałowych wejść
cyfrowych MONI-RMC-2DI.
Konfiguracja
Moduły RMC to urządzenia elektroniczne montowane na szynie DIN 35. Moduły RMC muszą być zamontowane w
rozdzielnicach lub odpowiednich obudowach. Do każdego instalowanego modułu RMC należy zamówić: zestaw MONI-RMCBASE, zawierający procesor sieciowy, moduł wejść cyfrowych i moduł końcowy; zasilacz MONI-RMC-PS24 (24 V DC) oraz
maksymalnie do 16 2-kanałowych modułów przekaźnikowych MONI-RMC-2RO.
INDUSTRIAL HEAT TRACING SOLUTIONS
ES-RaychemMONIRMC-DS-DOC2210-Rev1
1/4
MONI-RMC
Wymiary (w mm)
90
38
12
75
V
ON
12
IN
TxD
RxD
24V 0V
D1 D2
24V
D1 D2
L
L
L
L
CRC
100
L
IO/RN
IO/ER
N
0V
N
N
N
N
Address x 1
456
x 10
78
456
Zasilacz MONI-RMC-PS24
(opcjonalny)
RS-485
+ (5)
– (6)
(9)
35
23
9 01
750-312
78
23
9 01
750-400 750-612 750-512
750-600
Moduł
zasilajacy
Procesor
Wejscia
dwustanowe
Moduł
Zakonczenie
przekaznika
Moduł komunikacji
sieciowej RS-485
Ogólne
Zastosowanie
Temperatura pracy
Temperatura przechowywania
Wilgotność względna
Stopień ochrony
Napięcie zasilania
Prąd
Strefy niezagrożone wybuchem
od 0°C do 55°C
od –40°C do 70°C
Maks. 95%, bez kondensacji
IP2X wg IEC 529
24 V DC
<2A
Wyjścia przekaźnikowe
Liczba na jeden moduł RMC
Całkowita liczba wyjść w systemie RMC
Typ
Napięcie maksymalne
Prąd maksymalny
Moc maksymalna
Izolacja
Trwałość (ilość cykli przełączania)
Zaciski przyłączeniowe
od 1 do 20 dwukanałowych modułów (2 do 40 wyjść przekaźnikowych)
260
Mechaniczne, normalnie otwarte
250 V AC, 30 V DC
2 A AC/DC
60 W/500 VA (obciążenie rezystancyjne)
4 kV
Od 1 x 106 przy 0,35 A do 0,2 x 106 przy 2 A
Na przewody o przekroju 0,08 mm2–2,5 mm2, sprężynowe
Moduł zasilający
Napięcie
Prąd
Zaciski przyłączeniowe
230 V AC/DC
10 A
Sprężynowe, na przewody o przekroju od 0,08 mm2 do 2,5 mm2
Wejścia cyfrowe
Liczba na jeden moduł RMC
Typ
Pobór prądu
Izolacja
Zaciski
Do 20 dwukanałowych modułów (od 2 do 40 wejść cyfrowych)
Półprzewodnikowe, zasilanie 24 V DC
5 mA
500 V
Na przewody o przekroju 0,08 mm2–2,5 mm2, sprężynowe
2/4
ES-RaychemMONIRMC-DS-DOC2210-Rev1
INDUSTRIAL HEAT TRACING SOLUTIONS
MONI-RMC
Schemat podłączenia
Stycznik 1
Stycznik 2
Wejscie cyfrowe 1
Cewka
stycznika
24 V CC
V IN
ON
15 16
TxD
RxD
WYJSCIE, 24 V DC 2 A
Zasilacz (standardowy)
CRC
24V
0V
IO/RN
24V 24V
D1 D2
D1 D2
L
L
L
L
N
N
N
N
L
SYSTEM
IO/ER
N
0V
456
x 10
WAGO
I/0
750-312
78
9 01
N
23
L
0V
Address x 1
WEJSCIE AC
78
23
9 01
750-400 750-612 750-512
456
RS-485
+ (5)
– (6)
(9)
L
750-512 750-600
Zasilanie
cewki stycznika
N
Komunikacja z Raychem NGC-UIT
Typ
RS-485
Zaciski
Na przewody o przekroju od 0,08 mm2 do 2,5 mm2, sprężynowe
Przewód
Pojedyncza ekranowana skrętka 2-żyłowa
Długość
Maks.1200 m
Liczba
Maks.10 modułów RMC podłączonych do jednego terminala Raychem NGC-UIT
Adresy
Ustawiane mikroprzełącznikami w RMC, 10 adresów o wartościach 1 – 99
Metoda montażu
Szyna DIN 35
Kompatybilność elektromagnetyczna
Odporność
Zgodność z normą EN 50 082-2 (przemysł ciężki)
Emisja zakłóceń
Zgodność z normą EN 50 081-2 (przemysł ciężki)
Specyfikacja zamówienia
Moduły sterowania zdalnego (RMC)
Jednostka bazowa *
Dwukanałowy moduł wyjściowy
przekaźnika**
Dwukanałowy cyfrowy moduł
wejściowy***
Zasilacz 24 V DC
Symbol
Numer katalogowy
Waga
MONI-RMC-BASE
MONI-RMC-2RO
309735-000
920455-000
0,5 kg
0,05 kg
MONI-RMC-2DI
062367-000
0,05 kg
MONI-RMC-PS24
972049-000
0,7 kg
*Wymagana jedna szt. dla każdej instalacji RMC. Zawiera: procesor, moduł z dwoma wejściami cyfrowymi, moduł
zakończeniowy oraz moduł komunikacyjny RS-485 z kablem połączeniowym.
**Wymagany jeden moduł na każde dwa wyjścia przekaźnikowe. Minimalnie jeden moduł (2 wyjścia przekaźnikowe),
maksymalnie 20 modułów (40 wyjść przekaźnikowych) na jedną jednostkę RMC.
***Wymagany jeden moduł na każde dwa wejścia cyfrowe. Minimalnie jeden moduł (2 wejścia cyfrowe), maksymalnie
20 modułów (40 wejść cyfrowych) na jedną jednostkę RMC. Wymagany jest dodatkowy moduł dla każdej pary wejść
cyfrowych. Jeden moduł MONI-RMC-2DI jest dołączony do każdej jednostki MONI-RMC-BASE
INDUSTRIAL HEAT TRACING SOLUTIONS
ES-RaychemMONIRMC-DS-DOC2210-Rev1
3/4
