karta katalogowa-880

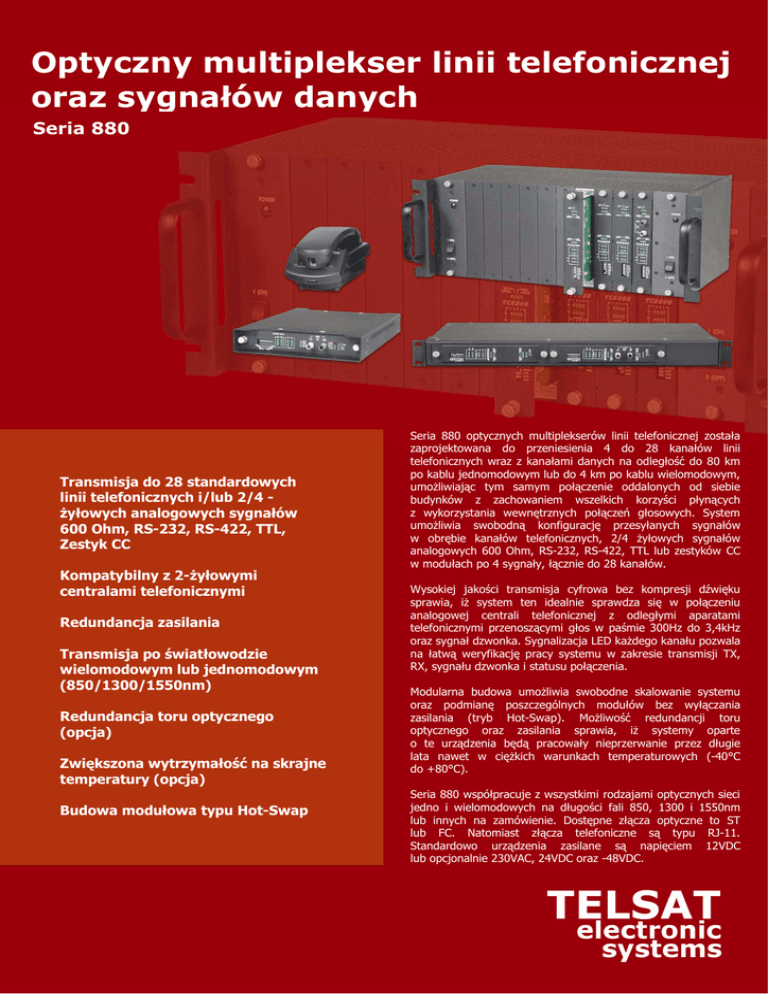

Optyczny multiplekser linii telefonicznej
oraz sygnałów danych
Seria 880
Pasmo kanału audio
Telefon: 300 Hz do 3,4 kHz
2/4 Ŝyłowy analog: 300 Hz do 3,4 kHz
Interfejsy danych
Asynchroniczny RS-232, RS-422, TTL lub zestyk CC
Prędkość transmisji: do 19,2 kbps
Ilość kanałów
1, 2, 3, 4, 8, 12, 16, 20, 24 lub 28
Optyka
Nadajnik: LED/ELED
Odbiornik: dioda PIN
Długości fali: 850/1300nm MM oraz 1300/1550nm SM
Złącze optyczne: ST lub FC
Typowy budŜet optyczny: MM 15dB oraz SM 20dB
Połączenia elektryczne
Złącze: RJ11 Ŝeńskie
Wskaźniki LED
Zasilanie A i B, Vcc, FXS-0, Tx, Rx, Monitor, Optic-Rx, Sync, TxFCLK, LOCLB, RMTLB
Dla kaŜdego kanału: Tx, Rx, dzwonek, połączenie
Zasilanie
Standardowo: 12 VDC
Opcjonalnie: 24 VDC, -48 VDC lub 230VAC
Temperatura
Pracy: -10°C do 50°C
HT1 (opcja): -20°C do 70°C
HT2 (opcja): -40°C do 80°C
Przechowywania: -40°C do 90°C
Wilgotność: 95% niekondensująca
Wymiary modułu
32 x 150 x 218 mm (W x Sz x G)
Waga modułu
0,5 kg
Moduły optycznych multiplekserów linii telefonicznej z serii 880 mogą być zainstalowane w obudowach jedno-slotowych, dwu-slotowych Rack 1U oraz dziesięcio-slotowych Rack 4U, zapewniając tym samym swobodne skalowanie całości systemu. Funkcjonalne, metalowe obudowy w standardzie Rack, spełniające standard Plug&Play,
wyposaŜone w redundancję zasilania (opcjonalnie), zapewniają nieprzerwaną pracę zainstalowanych w nich urządzeń przez wiele lat.
PHU TELSAT Grzegorz Kawka
Siedziba
ul. Dąbskiego 1A
72-300 Gryfice
POLAND
tel.: +48 913842018
fax: +48 913848333
e-mail: [email protected]
www.555.pl
Oddział w Warszawie
ul. Krochmalna 32
00-864 Warszawa
POLAND
tel.: +48 226245029
fax: +48 913848333
e-mail: [email protected]
Oddział w Szczecinie
ul. Królowej Korony Polskiej 24
70-486 Szczecin
POLAND
tel.: +48 914541067
fax: +48 913848333
e-mail: [email protected]
Transmisja do 28 standardowych
linii telefonicznych i/lub 2/4 Ŝyłowych analogowych sygnałów
600 Ohm, RS-232, RS-422, TTL,
Zestyk CC
Kompatybilny z 2-Ŝyłowymi
centralami telefonicznymi
Redundancja zasilania
Transmisja po światłowodzie
wielomodowym lub jednomodowym
(850/1300/1550nm)
Redundancja toru optycznego
(opcja)
Zwiększona wytrzymałość na skrajne
temperatury (opcja)
Budowa modułowa typu Hot-Swap
Seria 880 optycznych multiplekserów linii telefonicznej została
zaprojektowana do przeniesienia 4 do 28 kanałów linii
telefonicznych wraz z kanałami danych na odległość do 80 km
po kablu jednomodowym lub do 4 km po kablu wielomodowym,
umoŜliwiając tym samym połączenie oddalonych od siebie
budynków z zachowaniem wszelkich korzyści płynących
z wykorzystania wewnętrznych połączeń głosowych. System
umoŜliwia swobodną konfigurację przesyłanych sygnałów
w obrębie kanałów telefonicznych, 2/4 Ŝyłowych sygnałów
analogowych 600 Ohm, RS-232, RS-422, TTL lub zestyków CC
w modułach po 4 sygnały, łącznie do 28 kanałów.
Wysokiej jakości transmisja cyfrowa bez kompresji dźwięku
sprawia, iŜ system ten idealnie sprawdza się w połączeniu
analogowej centrali telefonicznej z odległymi aparatami
telefonicznymi przenoszącymi głos w paśmie 300Hz do 3,4kHz
oraz sygnał dzwonka. Sygnalizacja LED kaŜdego kanału pozwala
na łatwą weryfikację pracy systemu w zakresie transmisji TX,
RX, sygnału dzwonka i statusu połączenia.
Modularna budowa umoŜliwia swobodne skalowanie systemu
oraz podmianę poszczególnych modułów bez wyłączania
zasilania (tryb Hot-Swap). MoŜliwość redundancji toru
optycznego oraz zasilania sprawia, iŜ systemy oparte
o te urządzenia będą pracowały nieprzerwanie przez długie
lata nawet w cięŜkich warunkach temperaturowych (-40°C
do +80°C).
Seria 880 współpracuje z wszystkimi rodzajami optycznych sieci
jedno i wielomodowych na długości fali 850, 1300 i 1550nm
lub innych na zamówienie. Dostępne złącza optyczne to ST
lub FC. Natomiast złącza telefoniczne są typu RJ-11.
Standardowo urządzenia zasilane są napięciem 12VDC
lub opcjonalnie 230VAC, 24VDC oraz -48VDC.
Parametry techniczne
Jak zamówić:
Jak zamówić Moduł główny (1-4 kanałów linii telefonicznej):
Telefon: 300 Hz do 3,4 kHz
Pasmo kanału
audio
2/4 Ŝyłowy analog: 300 Hz do 3,4 kHz
Interfejsy danych
Ilość kanałów
Optyka
Połączenia
elektryczne
Asynchroniczny RS-232, RS-422, TTL lub zestyk CC
Prędkość transmisji: do 19,2 kbps
1, 2, 3, 4, 8, 12, 16, 20, 24 lub 28
Nadajnik: LED/ELED
Odbiornik: dioda PIN
Długości fali: 850/1300nm MM oraz 1300/1550nm SM
Złącze optyczne: ST lub FC
Typowy budŜet optyczny: MM 15dB oraz SM 20dB
880xx-xx-xx-xx-xx
88012-33-44-55-66
880
1
2
Złącze: RJ11 Ŝeńskie
Wskaźniki LED
Zasilanie
Temperatura
Wymiary modułu
Waga modułu
seria optycznych multiplekserów linii telefonicznej
0 – strona nadawcza (FXS)
1 – strona odbiorcza (FXO)
3 – transmisja analogowa (4-Ŝyłowa, 600 Ohm)
5 – transmisja analogowa (2-Ŝyłowa, 600 Ohm)
S – dla wersji wolnostojącej
R – wersja modułowa do obudowy Rack 19”
T – dla wersji wolnostojącej o zwiększonej temperaturze pracy
U – wersja modułowa o zwiększonej temperaturze pracy
Zasilanie A i B, Vcc, FXS-0, Tx, Rx, Monitor, Optic-Rx, Sync,
TxFCLK, LOCLB, RMTLB
Dla kaŜdego kanału: Tx, Rx, dzwonek, połączenie
Standardowo: 12 VDC
Opcjonalnie: 24 VDC, -48 VDC lub 230VAC
Pracy: -10°C do 50°C
HT1 (opcja): -20°C do 70°C
HT2 (opcja): -40°C do 80°C
Przechowywania: -40°C do 90°C
Wilgotność: 95% niekondensująca
32 x 150 x 218 mm (W x Sz x G)
0,5 kg
Moduły optycznych multiplekserów linii telefonicznej z serii 880 mogą
być zainstalowane w obudowach jedno-slotowych, dwu-slotowych Rack
1U oraz dziesięcio-slotowych Rack 4U, zapewniając tym samym
swobodne skalowanie całości systemu. Funkcjonalne, metalowe
obudowy w standardzie Rack, spełniające standard Plug&Play,
wyposaŜone w redundancję zasilania (opcjonalnie), zapewniają
nieprzerwaną pracę zainstalowanych w nich urządzeń przez wiele lat.
33
01 – transmisja 850nm MM
03 – transmisja 1300nm MM
L1 – transmisja 1300nm SM (20dBm)
44 ST – złącze ST
FC – złącze FC (tylko dla wersji 1300nm)
55 01 – jedna linia telefoniczna
02 – dwie linie telefoniczne
03 – trzy linie telefoniczne
04 – cztery linie telefoniczne
66 12 – zasilanie 12 VDC (standardowo)
24 – zasilenie 24 VDC (tylko dla wersji wolnostojącej
Moduł do rozbudowy o 4 linie telefoniczne (bez portów optycznych):
880xx-0000-xx-12
88012-0000-33-12
0 – strona nadawcza (FXO)
1 – strona odbiorcza (FXS)
3 – transmisja analogowa (4-Ŝyłowa, 600 Ohm)
5 – transmisja analogowa (2-Ŝyłowa, 600 Ohm)
2 R – wersja modułowa do obudowy Rack 19”
U – wersja modułowa o zwiększonej temperaturze pracy
33 P0 – 2 Ŝyłowa linia telefoniczna, FXS
P1 – 2 Ŝyłowa linia telefoniczna, FXO
2A – 4 Ŝyłowa analogowa transmisja 600 Ohm
5A - 2 Ŝyłowa analogowa transmisja 600 Ohm
Moduł do rozbudowy o 4/8 kanałów danych (bez portów optycznych):
1
8802x-0000-xx-xx-12
88021-0000-22-33-12
1
R – wersja modułowa do obudowy Rack 19
U – wersja modułowa o zwiększonej temperaturze pracy
33 – transmisja danych RS-232 asynchronicznie, z RTS/CTS (tylko 4
22/33
sygnały na moduł)
32 – transmisja danych RS-232 asynchronicznie, bez sygnałów kontroli
22 – transmisja danych RS-422 asynchronicznie
TT – transmisja danych TTL
11 – Zestyk CC – detektor
12 – Zestyk CC
00 – pusty slot, bez interfejsów
Obudowy modułów optycznych multiplekserów linii telefonicznej:
RM19x-x-xx
RM191-2-33
Typowa aplikacja:
1
2
33
1 – 10-slotowa obudowa Rack 19” 4U
5 – 2-slotowa obudowa Rack 19” 1U
S – pojedynczy zasilacz
D – dwa zasilacze redundantne
24 – Zasilanie 24 VDC
48 – Zasilanie -48 VDC
03 – Zasilanie 230 VAC
PHU TELSAT Grzegorz Kawka
Siedziba
ul. Dąbskiego 1A
72-300 Gryfice
POLAND
tel.: +48 913842018
fax: +48 913848333
e-mail: [email protected]
www.555.pl
Oddział w Warszawie
ul. Krochmalna 32
00-864 Warszawa
POLAND
tel.: +48 226245029
fax: +48 913848333
e-mail: [email protected]
Oddział w Szczecinie
ul. Królowej Korony Polskiej 24
70-486 Szczecin
POLAND
tel.: +48 914541067
fax: +48 913848333
e-mail: [email protected]
Ciągle doskonalimy nasze produkty, zastrzegamy więc prawo do zmian danych technicznych prezentowanego urządzenia bez uprzedniego powiadomienia.
Data ostatniej aktualizacji : 2008-10-16
