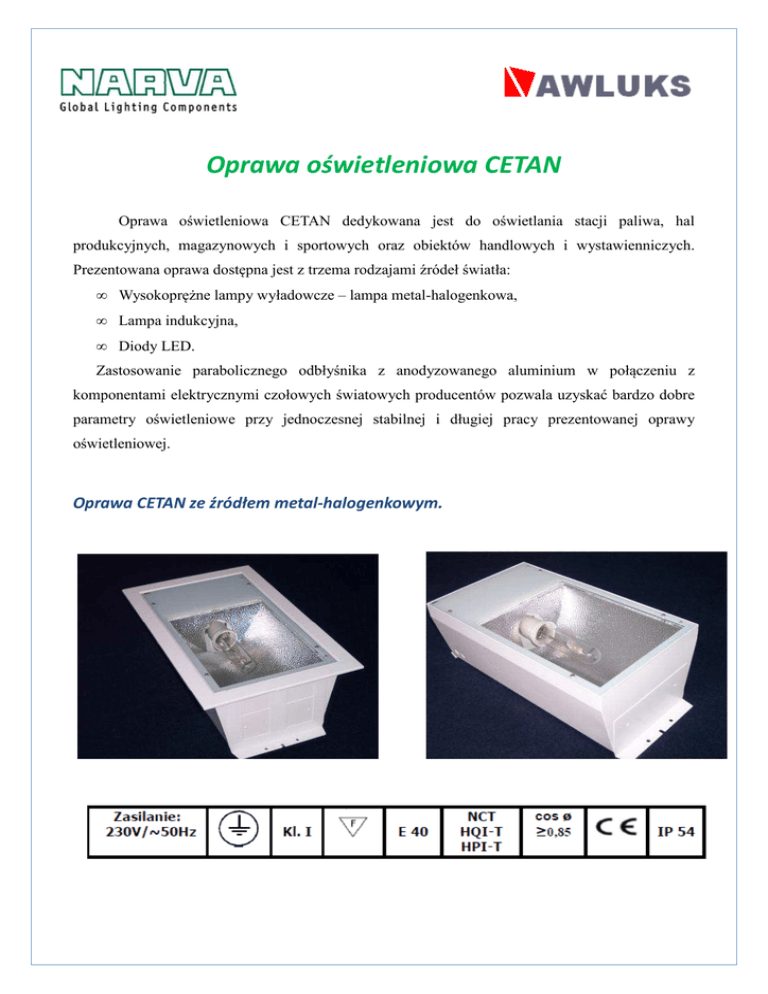

Karta katalogowa CETAN

Oprawa oświetleniowa CETAN
Oprawa oświetleniowa CETAN dedykowana jest do oświetlania stacji paliwa, hal
produkcyjnych, magazynowych i sportowych oraz obiektów handlowych i wystawienniczych.
Prezentowana oprawa dostępna jest z trzema rodzajami źródeł światła:
• Wysokoprężne lampy wyładowcze – lampa metal-halogenkowa,
• Lampa indukcyjna,
• Diody LED.
Zastosowanie parabolicznego odbłyśnika z anodyzowanego aluminium w połączeniu z
komponentami elektrycznymi czołowych światowych producentów pozwala uzyskać bardzo dobre
parametry oświetleniowe przy jednoczesnej stabilnej i długiej pracy prezentowanej oprawy
oświetleniowej.
Oprawa CETAN ze źródłem metal-halogenkowym.
Dane techniczne
Moc
A
B
C
D
H
Ciężar
Otwór w suficie
/W/
/mm/
/mm/
/mm/
/mm/
/mm/
/kG/
mm
CETAN 150W SM
150
613
580
380
210
195
9,5
2
CETAN 250W SM
250
613
580
380
210
195
10,5
3
CETAN 400W SM
400
613
580
380
210
195
12,5
Lp.
Typ oprawy
1
560 x 325
Charakterystyka oprawy:
• specjalna konstrukcja trapezowa oprawy ułatwiająca montaż w suficie,
• relatywnie mały ciężar,
• wprowadzenie przewodów do dławnic w miejscu wygodnym dla montera,
• łatwy i szybki dostęp do podłączania przewodów i mocowania źródła światła (zaczepy
obrotowe, podwieszana na linkach szyba)
• stabilna do montowania podstawa (wydłużone elementy zawieszenia),
• szyba hartowana z atestem,
• paraboliczny odbłyśnik z anodyzowanego młoteczkowego aluminium,
• odbłyśnik: symetryczny, asymetryczny, antyrefleksyjny,
• powłoka lakierowana proszkowo: połysk, matowa, struktura,
• kolor standardowy: RAL 9016, inny możliwy wg uzgodnień,
• kratka ochronna,
• wersja z ramką zewnętrzną i bez ramki.
Oprawa CETAN ze źródłem indukcyjnym.
Zasilanie:
Lampa
indukcyjna
LVD
Kl. I
230V/~50Hz
IP 54
Dane techniczne
Moc
A
B
C
D
H
Ciężar
Otwór w suficie
/W/
/mm/
/mm/
/mm/
/mm/
/mm/
/kG/
mm
Lp.
Typ oprawy
1
CETAN IN 80W LVD
80
537
580
304
210
195
9,0
2
CETAN IN 120W LVD
120
537
580
304
210
195
9,5
3
CETAN IN 200W LVD
200
537
580
304
210
195
10,5
4
CETAN IN 250W LVD
250
640
683
304
210
195
12,5
560 x 325
Charakterystyka oprawy:
• natychmiastowy ponowny zapłon,
•
zmniejszenie zużycia energii elektrycznej,
• wymiana źródła światła po 50 000 godzin,
• specjalna konstrukcja trapezowa oprawy ułatwiająca montaż w suficie,
• mały ciężar,
• wprowadzenie przewodów do dławnic w miejscu wygodnym dla montera,
• stabilna do montowania podstawa (wydłużone elementy zawieszenia),
• szyba hartowana z atestem lub z nietłukącego PC,
• paraboliczny odbłyśnik z anodyzowanego aluminium,
• odbłyśnik: symetryczny, antyrefleksyjny,
• powłoka lakierowana proszkowo: połysk, matowa, struktura,
• kolor standardowy: RAL 9016, inny możliwy wg uzgodnień,
• wersja z ramką zewnętrzną i bez ramki,
• kratka ochronna.
Oprawa CETAN ze źródłem TALEXX LED TRIDONIC.
Zasilanie:
Kl. I
230V/~50Hz
TALEXX Stark
TRIDONIC
LLE24
IP 54
Lp.
Typ oprawy
1
CETAN LED 90W
Moc
A
B
C
H
Ciężar
Otwór w suficie
/W/
/mm/
/mm/
/mm/
/mm/
/kG/
mm
90
540
570
320
65
4,0
560 x 325
Charakterystyka oprawy:
• natychmiastowy ponowny zapłon,
• zmniejszenie zużycia energii elektrycznej,
• wysoka skuteczność świetlna -120 lm/W, Ra ›80,
• wymiana źródła światła po 50 000 godzin,
• bardzo mały ciężar,
• wyprowadzenie przewodów w miejscu wygodnym dla montera,
• stabilna do montowania podstawa (wydłużone elementy zawieszenia),
• szyba przeciwolśnieniowa hartowana z atestem lub z nietłukącego PC,
• odbłyśnik z anodyzowanego aluminium,
• szyba przeźroczysta lub przeciwolśnieniowa, antyrefleksyjna,
• powłoka lakierowana proszkowo: połysk, matowa, struktura,
• kolor standardowy: RAL 9016, inny możliwy wg uzgodnień,
• wersja z ramką zewnętrzną i bez ramki,
Wytyczne dot. montażu opraw oświetleniowych CETAN.
• Montażu opraw można dokonać przy wyłącznie przy wyłączonym zasilaniu,
• Do podłączenia wymagane uprawnienia SEP,
• Włożyć ramkę maskującą w wycięty otwór (wymiary jak w tabeli), zaprzeć na konstrukcji,
• Wsunąć oprawę w ramkę,
• Zamocować oprawę z ramką śrubami do konstrukcji,
• Podłączyć zasilanie oprawy zgodnie z kolorystyką przewodów (L- brązowy, N- niebieski, PEżółto-zielony),
• Kolejność czynności uzależniona od konstrukcji wiaty,
• Zachować warunki eksploatacji urządzeń elektronicznych o stopniu ochrony IP54, Ta -25oC
do +50oC.
Warunki gwarancji na oprawy CETAN.
1. Oprawy oświetleniowe CETAN objęte są gwarancją w oparciu o ogólne warunki Gwarancji na
oprawy oświetleniowe NARVA i Awluks zamieszczone na stronie www.narva.com.pl w uzupełnieniu
o niniejsze warunki gwarancji.
2. Montaż opraw powinien być wykonany tylko przez uprawnionego elektryka (uprawnienia SEP)!
3. Gwarancja obejmuje tylko wady ukryte produktu, powstałe w procesie produkcji, a ujawnione w
czasie eksploatacji. W zakres napraw reklamacyjnych wchodzą wady : materiału, montażu
podzespołów oprawy.
4. Gwarancja nie obejmuje zużycia oprawy, które wynika z eksploatacji oraz jej uszkodzeń
spowodowanych :
· niewłaściwym transportem i przechowywaniem,
· niewłaściwym montażem, użytkowaniem i konserwacją oraz niestabilnym mocowaniem,
· nieprawidłowym zasilaniem np. niewłaściwym podłączeniem (L, N, PE), wadliwą instalacją
elektryczną,
przepięciami w sieci zasilającej, spadkami napięć i innymi zdarzeniami losowymi,
· przeróbkami i zmianami konstrukcyjnymi oraz naprawami przez nieupoważnione do tego osoby,
· brakiem właściwej wentylacji dla utrzymania temperatury otoczenia (Ta) w zakresie od - 25°C do
+ 45°C,
· brakiem zachowania wymaganych warunków eksploatacji (pył, woda) dla opraw IP54.
5. Gwarancja nie obejmuje powłoki lakierniczej korpusu, ramki, odbłyśnika i źródeł światła.
6. W przypadku stwierdzenia uszkodzenia (zniszczenia) przy dostawie Produktu i reklamacji
wynikającej ze szkód powstałych w czasie transportu, zastosowanie mają Warunki Reklamacji
Usługi Transportowej właściwe dla Firmy Przewozowej. Kupujący zobowiązany jest każdorazowo do
szczegółowej kontroli dostawy. Jeżeli zabezpieczenie transportowe Produktu będzie nosiło
jakiekolwiek ślady naruszenia albo stwierdzony zostanie brak lub uszkodzenie towaru, wówczas
Kupujący winien umieścić adnotację o rodzaju szkody na Liście Przewozowym oraz zażądać spisania
Protokołu Szkody.
7. AWLUKS Sp. z o.o. nie odpowiada za straty pośrednie i bezpośrednie, spowodowane
ujawnieniem wady produktu (np. koszty montażu, demontażu, transportu), ograniczając swoją
odpowiedzialność wyłącznie do samego Produktu.
8. Gwarancja wygasa, w przypadku dokonania zmian w oprawie lub systemie, zastosowania
nieoryginalnych zamienników lub dokonania napraw przez osoby nieupoważnione, jeśli nie zostały
ustalone i podpisane uzgodnienia w tym zakresie z producentem.
9. Reklamacje przyjmowane są wyłącznie na podstawie pisemnego zgłoszenia reklamacyjnego
przez Kupującego ( Fax lub e-mail)) oraz załączonego dowodu sprzedaży w postaci kopii paragonu
fiskalnego lub faktury, potwierdzającego datę nabycia reklamowanego towaru oraz dane
sprzedającego.
10. Warunkiem rozpatrzenia reklamacji jest uregulowana należność za reklamowany towar.
11. Uprawnionym do zgłoszenia reklamacji jest wyłącznie Kupujący. Jeżeli wykrycie wady nastąpiło
przez inną osobę wówczas zgłoszenie reklamacji odbywa się za pośrednictwem Kupującego, u
którego wadliwy produkt został nabyty.
12. Kupujący zobowiązany jest dostarczyć wszelkich informacji (np. dotyczących eksploatacji
Produktu i powstania usterki), których zażąda Dział Reklamacji w celu rozpatrzenia zgłoszenia
reklamacyjnego.
13. Reklamowane produkty dostarczane są do firmy AWLUKS Sp. z o.o. na koszt zgłaszającego
reklamację.
14. W przypadku konieczności przyjazdu do Reklamującego przedstawicieli AWLUKS Sp. z o.o. i
uznania celu przyjazdu za niezgodny z Warunkami Gwarancji AWLUKS Sp. z o.o., Kupujący
obciążony zostanie kosztami dojazdu, pobytu i ewentualnie dokonanej naprawy.
15. O sposobie rozpatrzenia zasadnego zgłoszenia reklamacyjnego, tj. naprawie Produktu,
wymianie Produktu na nowy bądź zwrocie Kupującemu zapłaconej przez niego kwoty za towar,
decyduje Dział Reklamacji AWLUKS Sp. z o.o. oceniając rodzaj usterki.
16. Firma AWLUKS Sp. z o.o. poinformuje Kupującego na piśmie o sposobie rozpatrzenia zgłoszenia
reklamacyjnego w terminie 14 dni roboczych od daty jego otrzymania. W szczególnych
przypadkach, uzasadnionych np. wydłużonym czasem na dostawę części zamiennych lub Produktu
podlegającego wymianie na nowy, czas realizacji zgłoszenia reklamacyjnego może ulec wydłużeniu.
Kupujący składający zamówienie na oprawy firmy AWLUKS
zapoznania się z treścią powyższych warunków gwarancji.
Sp. z o.o. jest zobowiązany do
NARVA Polska Sp. z o.o
Global Lighting Components
Ul. Prosta 69
00-838 Warszawa
Tel. +48 22 444 19 60
Fax. +48 22 444 19 61
Mail: [email protected]
WWW: www.narva.com.pl
