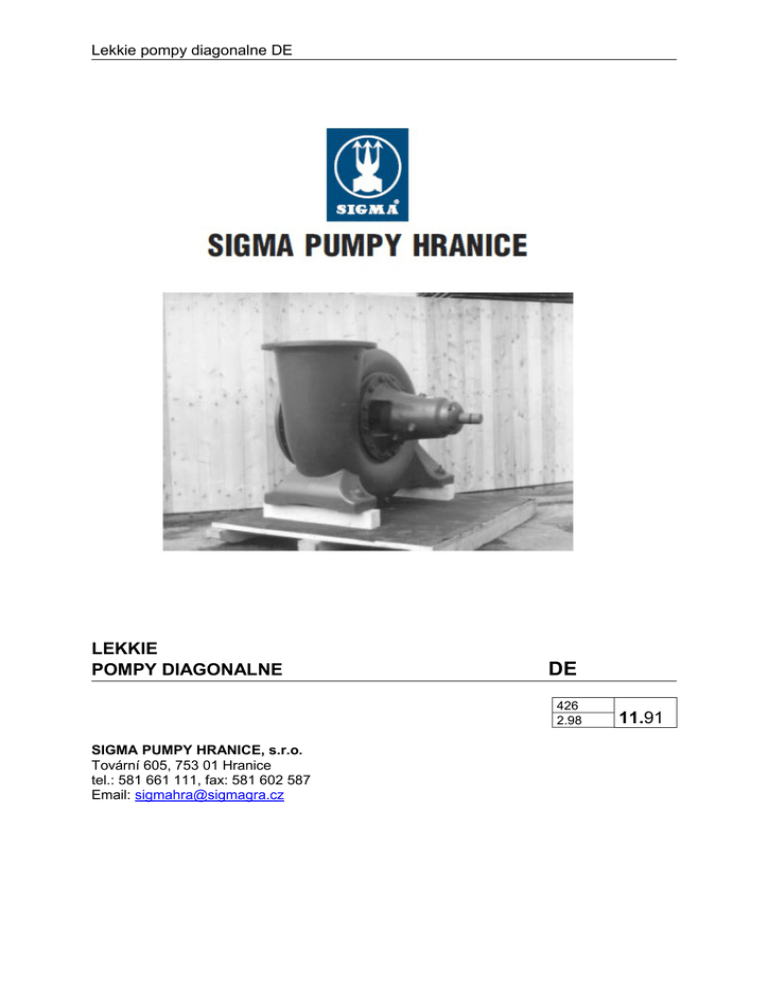

Lekkie pompy diagonalne DE
LEKKIE
POMPY DIAGONALNE
DE
426
2.98
SIGMA PUMPY HRANICE, s.r.o.
Tovární 605, 753 01 Hranice
tel.: 581 661 111, fax: 581 602 587
Email: [email protected]
11.91
Lekkie pompy diagonalne DE
Zastosowanie
Z pomp DE można skorzystać w lżejszych warunkach pracy dla transportu czystej I zanieczyszczonej wody, która
nie zawiera grubych zanieczyszczeń. Maksymalna temperatura pompowanej wody wynosi 60 oC. Nadają się do
nawadniania, wypompowywania wody w pobliżu budynków wodnych i do temu podobnych celów.
Zwłaszcza przeznaczone są dla dużej wydajności, jest potrzebne, by podczas działania nie została przekroczona
dozwolona wysokość ssawna. Jej przekroczenie znaczy obniżenie wydajności pompy lub błąd pracy pompy.
Ewakuację pompy i rurociągu ssawnego zaleca się przeprowadzać ręczną ewakuacyjną pompą. Dla większych
średnich i dłuższe rurociągów jest zalecane użycie motopompy .
Opis
Pompy DE konstruowano jako jednostopniowe spiralne, z wejściem wody gardłem osiowym i jej diagonalnym
przepływem śrubowym wirnikiem. Łatwe wykonanie wyznacza się małą ilością części konstrukcyjnych, co
umożliwia bardzo łatwą i fachowo minimalnie ciężki demontaż jak hydraulicznej to i mechanicznej części.
Obudowa spiralna, nadająca się do dostosowania diagonalnego przepływu wody wirnikiem, zapewnia pompie
dobre właściwości hydrauliczne, złączone z dużym stopniem działania. Wirnik z łopatkami w kształcie śrubów
trzyma na wale i jest zabezpieczony nakrętką.
Wał pompy został ułożony w dwu łożyskach kulkowych, zamieszczonych w obudowie łożyska, z których jedno
przechwytuje osiową siłę rotoru. Łożyska smarowano olejkiem w obudowie łożyska, którego rozmiary umożliwiają
dostateczne chłodzenie olejowe.
Uszczelnienie wału stwarzane jest bezpośrednio w obudowie spiralnej. Jej przestrzeń szczelna wypełniona jest w
miękkie uszczelnienie linowe. Doskonałym wypełnieniem uszczelek pompowaną wodą zapobiegnie się dopływu
powietrza, tak więc pompa ma w każdej sytuacji dobrą zdolność ssawną.
Położenie gardeł
Gardło ssawne jest osiowe, więc ciecz pompowana wchodzi do pompy w kierunku osi rotoru. Gardło
wypompowujące zmierza stycznie do góry.
Materiał
Obudowa spiralna, pokrywa ssawna, obudowa łożysk, pokrywa uszczelki , pokrywa łożysk, wirnik, rozbudowa
łożysk są z żeliwa szarego. Obudowa uszczelki jest z brązu. Wał wyprodukowano z stali.
Sposób napędu
Pompy DE są napędzane silnikiem elektrycznym, diesel lub silnikami benzynowym. Sposób napędu i jego
oznakowanie jest zgodne z normą CSN 11 0021.
Pompy DE często montowano z napędowymi silnikami na podwozia. Niniejsze mobilne agregaty służą do
nawadniania w rolnictwie lub do odpompowywania wody w pobliżu budynków wodnych i do drenażu. .
Akcesoria standardowe
Z pompą DE dostarczano zamienny komplet uszczelnienia. U agregatów z podstawą standardową ą częścią
dostawy śruby podstawowe.
Na specjalne zlecenie można dostarczyć pompę DE z ręczną pompą ewakuacyjną (skrzydłową), przypadkowo
można dostosować na pompę ewakuacyjną połączenie dla innego sposobu ewakuacji (np. motopompę, którą
można do pompy także dostarczyć jako dodatek).
Znaczenie obrotu
Znaczenie obrotu pompy znajduje się po prawej stronie patrząc na pompę z strony napędu.
Zalecany komplet części zamiennych dla pięcioletniej pracy
Numer
1
2
3
4
Nazwa
Wirnik
Nakrętka wirnika
Wał
uszczelnienie
5
obudowa
Szt.
1
1
1
4
5
6
1
Notatka
DE-200,250
DE-300,350
DE-400,450
Lekkie pompy diagonalne DE
Informacyjne cięcie pompą
1 obudowa spiralna
4 pokrywa łożyska
8 uszczelnienie
9 obudowa
12 nakrętka
18 wirnik
19 pokrywa ssawna
28 łożysko
31 rozbudowa
34 obudowa łożyska
35 łożysko
38 nakrętka
39 pokrywa łożyska
42 wał
Lekkie pompy diagonalne DE
Szkic rozmiaru
Lekkie pompy diagonalne DE
Dane techniczne
Typ
pompy
DE-200
DE-250
DE-300
DE-350
DE-400
DE-450
Prędkość
obrotowa
pompy n
[min -1]
960
1150
1450
1740
960
1150
1450
720
860
960
1150
720
860
960
720
860
960
600
720
860
Przepływ pompy Q [l.s -1]
40
50
65
80
75
90
115
110
130
150
180
100
150
160
200
250
280
250
350
400
55
65
80
100
90
110
140
150
180
190
225
150
200
220
300
330
375
400
450
500
70
80
100
120
110
135
165
180
220
245
275
200
250
270
350
400
430
500
550
600
Wysokość transportowa H [m]
4,5
6
9,5
13,5
3
4,5
7
3,5
5,5
6,5
9,5
6,5
8,5
10,5
9
12,5
15,5
8
11,5
16,5
Parametry ważne dla wody t = 20 oC, p = 1000 kg.m3.
Informacyjny zakres diagramu pompy
n [min -1] ….. prędkość obrotowa pompy
4
5
8
11,5
3
4
6,5
3
4,5
5,5
8,5
5
6,5
8,5
7
11
13,5
6,5
10
14,5
2,5
3,5
6
8
2,5
3
5,5
2
3
4
6,5
3
4
5,5
4,5
8
11
4
7,5
12,5
Waga
pompy m
[kg]
moc pompy P [kW]
3
4,5
8,9
15,4
3,6
6,2
12,5
6
10,3
14,3
24,5
12,2
19,9
28
27,1
46,1
64
34,3
59,3
101
2,9
4,4
8,8
15
3,6
6,2
12,4
5,8
9,9
14
24,1
11,2
18,6
26
25
44,2
61,1
33,8
58,9
101
2,6
4
8
13,8
3,5
6,1
12,2
5,1
8,5
11,8
21,8
9,9
15,7
23
21,7
39
56,3
29,7
55,3
98,5
140,-
210,-
280,-
400,-
550,-
690,-
