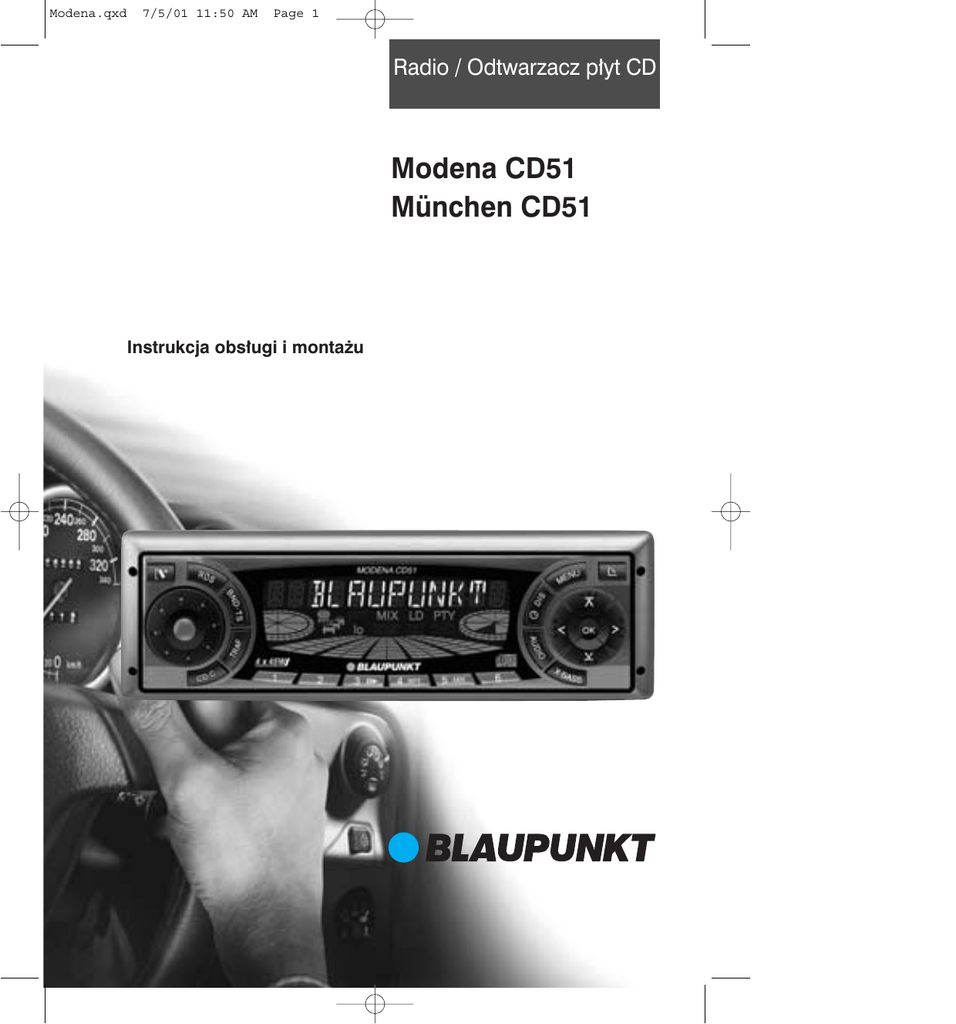

Radio / Odtwarzacz p³yt CD
Modena CD51
München CD51
Instrukcja obs³ugi i monta¿u
Modena.qxd
7/5/01 11:50 AM
Page 2
ELEMENTY OBS£UGI
3
1
4
2
5
16
2
15
7
6
14
8
13 12
9
11 10
Modena.qxd
7/5/01 11:50 AM
Page 3
ELEMENTY OBS£UGI
Elementy obs³ugi
1
Przycisk
do odblokowywania zatrzasku zdejmowanego panelu sterowania.
czanie oraz ustawianie funkcji X-Bass.
13
2
Pokrêt³o regulacji g³oœnoœci.
3
Przycisk do w³¹czania / wy³¹czania
urz¹dzenia,
w³¹czanie / wy³¹czanie uk³adu wyciszania (MUTE).
4
12 Przycisk X-BASS – w³¹czanie / wy³¹-
Przycisk RDS – w systemie RDS, w³¹czanie / wy³¹czanie funkcji poprawiaj¹cych
komfort s³uchania radia,
prze³¹czanie wyœwietlania „p³yn¹cych
tekstów”.
5
Przycisk BND – (zakres), Ÿród³o: Tryb
pracy – radio.
Wybieranie zakresu fal / elementu
pamiêci dla podzakresów FM (UKF)
oraz zakresu fal (pasm czêstotliwoœci)
MW (ŒR) i LW (D£).
/ TS – uruchamia funkcjê Travelstore (pamiêci podró¿nej).
6
Wyœwietlacz, pole wyœwietlania informacji.
7
Przycisk
– wyœwietlenie aktualnego
czasu na wyœwietlaczu.
/ DIS – zmienianie informacji
wyœwietlanych na wyœwietlaczu.
8
Przycisk MENU – wywo³ywanie menu
celem wykonania podstawowych ustawieñ wyjœciowych.
9
Przycisk
– do otwierania uchylnego
i zdejmowanego panelu sterowania
(Flip-Release-Panel).
10
Przycisk czterokierunkowy (ko³yskowy).
11
Przycisk OK – s³u¿y do zatwierdzania
rozkazów wprowadzanych w menu, oraz
wyzwalania funkcji SCAN.
Przycisk AUDIO – ustawianie tonów
wysokich i niskich, balansu i fader.
14 Zespó³ przycisków 1 – 6.
15
Przycisk TRAF – w³¹czanie / wy³¹czanie
gotowoœci do odbierania komunikatów
dla kierowców.
16
Przycisk CD ● C – wybieranie rodzaju
Ÿród³a dŸwiêku: miêdzy odtwarzaczem
p³yt CD, i zmieniaczem p³yt CD oraz
AUX (je¿eli s¹ pod³¹czone).
3
Modena.qxd
7/5/01 11:50 AM
Page 4
SPIS TREŒCI
Elementy obs³ugi . . . . . . . . . . . . . . . . . . . 3
Wskazówki i akcesoria . . . . . . . . . . . . . .
Bezpieczeñstwo ruchu drogowego . . . . . . .
Monta¿ . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Akcesoria . . . . . . . . . . . . . . . . . . . . . . . . .
6
6
6
6
Zdejmowany panel sterowania . . . . . . . . 7
Zabezpieczenie przed kradzie¿¹ . . . . . . . . 7
W³¹czanie / wy³¹czanie
radiodtwarzacza . . . . . . . . . . . . . . . . . . .
Ustawianie systemu g³oœnoœci . . . . . . .
Ustawianie poziomu g³oœnoœci dla
momentu w³¹czania radioodtwarzacza . .
Uk³ad natychmiastowego obni¿enia
poziomu g³oœnoœci (MUTE) . . . . . . . . . . .
Uk³ad wyciszania: telefon – audio /
nawigacja – audio . . . . . . . . . . . . . . . . . . .
Ustawienie g³oœnoœci dŸwiêku
potwierdzenia . . . . . . . . . . . . . . . . . . . . . .
Tryb pracy – radio . . . . . . . . . . . . . . . . . .
W³¹czenie trybu pracy – radio . . . . . . . . .
RDS – funkcje komfortu odbioru
(AF, REG) . . . . . . . . . . . . . . . . . . . . . . . . . .
pamiêci . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nastawianie stacji . . . . . . . . . . . . . . . . . . .
Automatyczne wyszukiwanie stacji
nadawczych (automatyczne strojenie) . . .
Przes³uchiwanie („kartkowanie”) stacji
tej samej sieci [tylko FM (UKF)] . . . . . . . .
Nastawianie czu³oœci automatycznego
strojenia . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wprowadzanie stacji do pamiêci . . . . . . .
Automatyczne zapisywanie w pamiêci
najsilniejszych stacji (Travelstore) . . . . . . .
Przywo³ywanie stacji z pamiêci . . . . . . . . .
Przes³uchiwanie odbieralnych
stacji (SCAN) . . . . . . . . . . . . . . . . . . . . . . .
Nstawianie czasu przes³uchiwania
(Scantime) . . . . . . . . . . . . . . . . . . . . . . . . .
PTY – Typ (rodzaj) programu . . . . . . . . . .
Optymalizacja odbioru radiowego . . . . . .
W³¹czanie / wy³¹czanie funkcji HICUT . . .
Prze³¹czanie wyœwietlania
„p³yn¹cych tekstów” . . . . . . . . . . . . . . . . .
4
8
9
9
9
9
10
10
10
10
10
11
11
11
12
12
12
12
12
12
13
14
14
14
Odbiór komunikatów dla kierowców . . . 15
W³¹czanie / wy³¹czanie pierwszeñstwa
komunikatów dla kierowców . . . . . . . . . . . 15
Ustawianie g³oœnoœci komunikatów
dla kierowców . . . . . . . . . . . . . . . . . . . . . . 15
Tryb pracy – odtwarzacz p³yt CD . . . . . .
W³¹czanie trybu odtwarzania p³yt CD,
wk³adanie p³yty CD . . . . . . . . . . . . . . . . . .
Wybór utworu . . . . . . . . . . . . . . . . . . . . . .
Szybkie przeszukiwanie (z pods³uchem) .
Szybki wybór utworu . . . . . . . . . . . . . . . . .
Odtwarzanie utworów w przypadkowej
kolejnoœci (MIX) . . . . . . . . . . . . . . . . . . . . .
Krótkie przes³uchiwanie utworów (SCAN)
Powtórne odtwarzanie poszczególnych
utworów (REPEAT) . . . . . . . . . . . . . . . . . .
Przerwa w odtwarzaniu (Pause) . . . . . . . .
Zmiana treœci wyœwietlanej informacji . . .
Pierwszeñstwo komunikatów dla
kierowców podczas trybu pracy –
– odtwarzacz p³yt CD . . . . . . . . . . . . . . . .
Wyjmowanie p³yty CD . . . . . . . . . . . . . . .
Tryb pracy – zmieniacz p³yt CD
(Changer) . . . . . . . . . . . . . . . . . . . . . . . . .
W³¹czanie trybu pracy – zmieniacz
p³yt CD . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wybór p³yty CD . . . . . . . . . . . . . . . . . . . . .
Wybór utworu . . . . . . . . . . . . . . . . . . . . . .
Szybki wybór utworu . . . . . . . . . . . . . . . . .
Szybkie przeszukiwanie (z pods³uchem) . . .
Zmiana treœci wyœwietlanej informacji . . .
Powtórne odtwarzanie poszczególnych
utworów lub ca³ych p³yt CD (REPEAT) . . .
Odtwarzanie utworów w przypadkowej
kolejnoœci (MIX) . . . . . . . . . . . . . . . . . . . . .
Krótkie przes³uchiwanie wszystkich
utworów ze wszystkich p³yt CD (SCAN) . .
Przerwa w odtwarzaniu (PAUSE) . . . . . . .
Zegar – wyœwietlanie godziny . . . . . . . .
Krótkie wyœwietlanie aktualnej godziny . .
Ustawianie prezentacji godziny
(w formacie 12 / 24 godzinnym) . . . . . . . .
Sta³e wyœwietlenie aktualnej godziny
przy wy³¹czonym radioodtwarzaczu
i w³¹czonym zap³onie . . . . . . . . . . . . . . . .
Krótkie wyœwietlenie aktualnej godziny
przy wy³¹czonym radioodtwarzaczu . . . . .
16
16
16
16
16
16
16
17
17
17
17
17
18
18
18
18
16
18
18
18
18
19
19
20
20
20
20
20
Modena.qxd
7/5/01 11:50 AM
Page 5
SPIS TREŒCI
Ustawianie brzmienia dŸwiêku
i konfiguracji proporcji nag³aœniania . . 21
Ustawianie tonów niskich (Bass) . . . . . . .
Ustawianie tonów wysokich (Treble) . . . .
Ustawianie konfiguracji proporcji
nag³aœniania lewo/prawo (Balance) . . . . .
nag³aœniania przód / ty³ (Fader) . . . . . . . .
X-BASS . . . . . . . . . . . . . . . . . . . . . . . . . . .
21
21
21
21
22
WskaŸnik poziomu sygna³ów . . . . . . . . . 22
Zewnêtrzne Ÿród³a audio . . . . . . . . . . . . 23
W³¹czanie / wy³¹czanie wejœcia AUX . . . . 23
Dane techniczne . . . . . . . . . . . . . . . . . . . 24
Gwarancja . . . . . . . . . . . . . . . . . . . . . . . . 25
Instrukcja monta¿u . . . . . . . . . . . . . . . . . 26
Miêdzynarodowe numery serwisów . . . 32
Polska: Telefon: (0-22) 836 56 91,
Fax: (0-22) 715 49 98
Hotline: 0 800 118 922
5
Modena.qxd
7/5/01 11:50 AM
Page 6
WSKAZÓWKI I AKCESORIA
Wskazówki i akcesoria
Akcesoria
Bardzo dziêkujemy za zakupienie radioodtwarzacza firmy Blaupunkt i ¿yczymy pe³nego zadowolenia z eksploatacji nowego
sprzêtu.
Przed pierwszym uruchomieniem urz¹dzenia, prosimy dok³adnie przeczytaæ niniejsz¹
instrukcjê. Stale pracujemy nad tym, aby
instrukcje by³y proste i zrozumia³e dla u¿ytkownika. Jednak¿e, w przypadku jakichkolwiek pytañ, prosimy zwróciæ siê do autoryzowanego dostawcy lub skorzystaæ
z Hotline Blaupunkt. Numer telefonu
umieszczono na ostatniej stronie niniejszej
instrukcji.
Nale¿y stosowaæ jedynie akcesoria i czêœci
zamienne dopuszczone przez firmê Blaupunkt.
Bezpieczeñstwo ruchu drogowego
Bezpieczeñstwo ruchu drogowego
jest najwa¿niejsze. Prosimy obs³ugiwaæ
radioodtwarzacz tylko wtedy, gdy pozwala na to sytuacja na drodze. Przed wyruszeniem pojazdem w drogê prosimy
rownie¿ przyswoiæ sobie praktyczn¹
obs³ugê radioodtwarzacza.
Podczas jazdy musi byæ zagwarantowana
odpowiednio wczesna s³yszalnoœæ sygna³ów ostrzegawczych: np. Policji, Stra¿y
Po¿arnej oraz S³u¿b Ratunkowych. Zatem,
nale¿y nastawiæ umiarkowany poziom
g³oœnoœci radioodtwarzacza.
Monta¿
Po podjêciu decyzji o samodzielnym monta¿u radioodtwarzacza, prosimy koniecznie przeczytaæ instrukcjê oraz zalecenia do
monta¿u i pod³¹czenia, podane na koñcu
niniejszej instrukcji.
6
Zdalne sterowanie
Za pomoc¹, zakupionego jako opcja, zdalnego sterowania RC 08 lub RC 10, przymocowanego do kierownicy, mo¿na bez odrywania r¹k od kierownicy obs³ugiwaæ najwa¿niejsze funkcje radioodtwarzacza.
Wzmacniacz
Mo¿na zastosowaæ wszystkie wzmacniacze produkcji firmy Blaupunkt.
Zmieniacze p³yt CD (Changer)
Mo¿na pod³¹czaæ ni¿ej wymienione zmieniacze p³yt CD produkcji firmy Blaupunkt:
CDC A 06, CDC A 08, CDC A 072 oraz ICD
A 09.
Poprzez z³¹cze kablowe (adapter) (Blaupunkt- Nr: 7 607 889 093) mo¿na tak¿e
pod³¹czyæ zmieniacz p³yt CD (CD-Changer) CDC A 05 lub CDC A 071.
Modena.qxd
7/5/01 11:50 AM
Page 7
ZDEJMOWANY PANEL STEROWANIA
Zdejmowany panel sterowania
Zabezpieczenie przed kradzie¿¹
W celu ochrony przed kradzie¿¹, radioodtwarzacz zosta³ wyposa¿ony w zdejmowany panel sterowania (Flip-Release-Panel).
Bez panelu sterowania radioodtwarzacz nie
przedstawia dla z³odzieja ¿adnej wartoœci.
Panel sterowania radioodtwarzacza nale¿y
chroniæ przed kradzie¿¹ i przy ka¿dorazowym opuszczaniu pojazdu zabieraæ go
ze sob¹. Nie nale¿y pozostawiaæ panelu
w pojeŸdzie, nawet w ukrytym miejscu. Jego
prosta konstrukcja umo¿liwia ³atwe zdejmowanie panelu.
Wskazówka
• Nie nale¿y dopuœciæ do upadku panelu
sterowania.
• Panel sterowania nie powinien byæ nara¿ony na bezpoœrednie promieniowanie
s³oneczne lub ciep³o z innych Ÿróde³.
• Panel sterowania nale¿y przechowywaæ
w dostarczonym do tego celu futerale.
• Nale¿y unikaæ bezpoœredniego dotykania rêkoma do kontaktów w panelu
sterowania. W razie koniecznoœci, kontakty nale¿y przemyæ czystym alkoholem
i wytrzeæ chusteczk¹ nie pozostawiaj¹c¹ zanieczyszczeñ.
Zdejmowanie panelu sterowania
Nacisn¹æ przycisk
.
Zatrzask blokuj¹cy panel sterowania zostanie zwolniony.
➮
➮
•
•
•
Radioodtwarzacz wy³¹cza siê po zdjêciu
panelu sterowania.
Aktualne, ostatnie ustawienia radioodtwarzacza zostaj¹ zapamiêtane.
Znajduj¹ca siê w radioodtwarzaczu p³yta
CD pozostaje w mechanizmie napêdu.
Zak³adanie panelu sterowania
➮ Panel sterowania wsun¹æ od lewej
strony do prawej, w prowadnice radioodtwarzacza.
➮ Nacisn¹æ lew¹ stronê panelu sterowania,
lekko w kierunku radioodtwarzacza, a¿
w s³yszalny sposób zaskoczy we w³aœciwe miejsce.
Wskazówka
• Przy zak³adaniu panelu sterowania nie
nale¿y naciskaæ na wyœwietlacz.
Je¿eli radioodtwarzacz by³ w³¹czony w chwili
zdejmowania panelu sterowania, to po za³o¿eniu panelu, radioodtwarzacz automatycznie uruchomi siê z zachowaniem ustawieñ,
które by³y w momencie zdjêcia panelu
(radio, odtwarzacz p³yt CD, zmieniacz p³yt
CD lub urz¹dzenie pod³¹czone do AUX).
Panel sterowania poci¹gn¹æ trochê do
przodu i nastêpnie, ruchem w lewo,
wyj¹æ z radioodtwarzacza.
7
Modena.qxd
7/5/01 11:50 AM
Page 8
W£¥CZANIE / WY£¥CZANIE
W³¹czanie / wy³¹czanie
radioodtwarzacza
Do dyspozycji stoi szereg poni¿ej opisanych mo¿liwoœci w³¹czania i wy³¹czania
radioodtwarzacza.
W³¹czanie / wy³¹czanie za pomoc¹
stacyjki zap³onu pojazdu
Je¿eli radioodtwarzacz jest prawid³owo
pod³¹czony do instalacji zap³onu pojazdu
i nie zosta³ wy³¹czony za pomoc¹ przycisku
, to mo¿e byæ on w³¹czany i wy³¹czany
kluczykiem poprzez stacyjkê, razem z zap³onem pojazdu.
Radioodtwarzacz mo¿na równie¿ w³¹czyæ
przy wy³¹czonym stacyjk¹ zap³onie.
➮ W tym celu nale¿y nacisn¹æ przycisk .
Wskazówka
Przy wy³¹czonym zap³onie, po godzinie,
radioodtwarzacz automatycznie wy³¹czy siê,
co chroni akumulator przed roz³adowaniem.
zdejmowanego panelu sterowania
➮ Zdj¹æ panel sterowania z radioodtwarzacza.
Radioodtwarzacz wy³¹czy siê.
➮ Za³o¿yæ ponownie panel sterowania.
Radioodtwarzacz zostanie w³¹czony. Uruchomi¹ siê ostatnie ustawienia (radio, odtwarzacz p³yt CD, zmieniacz p³yt CD lub AUX).
przycisku
➮ Celem w³¹czenia radioodtwarzacza
nale¿y nacisn¹æ przycisk .
➮ Celem wy³¹czenia radioodtwarzacza
nale¿y naciskaæ przycisk
i przytrzymaæ d³u¿ej ni¿ 2 sekundy.
Radioodtwarzacz wy³¹czy siê.
8
W³¹czanie poprzez mechanizm
wprowadzania p³yt CD
Je¿eli w wy³¹czonym urz¹dzeniu p³yta CD
nie znajduje siê w mechaniŸmie napêdu,
nale¿y:
➮ nacisn¹æ przycisk
.
Otworzy siê panel uchylny (Flip-Release-Panel).
➮ W³o¿yæ bez u¿ywania si³y, a¿ do wyczucia oporu, napisem do góry, p³ytê CD do
napêdu p³yt CD.
P³yta CD zostanie automatycznie wprowadzona do mechanizmu napêdowego.
Wprowadzaniu p³yty CD nie wolno pomagaæ
ani przeszkadzaæ.
➮ Teraz, lekko naciskaj¹c, nale¿y zamkn¹æ
panel sterowania, a¿ w odczuwalny
sposób zatrzaœnie siê.
Radioodtwarzacz w³¹czy siê. Rozpocznie
siê odtwarzanie utworów z p³yty CD.
Modena.qxd
7/5/01 11:51 AM
Page 9
USTAWIANIE G£OŒNOŒCI
Ustawianie systemu g³oœnoœci
Ustawianie poziomu g³oœnoœci dla momentu w³¹czania radioodtwarzacza
Poziom g³oœnoœci (Mute Level) w uk³adzie
wyciszania mo¿e byæ ustawiany.
➮ Nale¿y nacisn¹æ przycisk MENU .
➮ Nastêpnie nale¿y naciskaæ przycisk
albo przycisk
tyle razy,
a¿ na wyœwietlaczu wyœwietli siê napis
„MUTE LEVEL”.
➮ Poziom g³oœnoœci uk³adu wyciszania
(Mute Level) ustawia siê za pomoc¹
przycisków
.
➮ Po zakoñczeniu procesu ustawiania
nale¿y nacisn¹æ przycisk MENU
lub
przycisk OK .
Uk³ad wyciszania: telefon – audio /
nawigacja – audio
Si³a g³osu dla systemu radioodtwarzacza
regulowana jest skokowo od 0 (wy³¹czona)
do 66 (maksymalna).
➮ Wzrost poziomu g³oœnoœci systemu
uzyskuje siê przez obracanie pokrêt³a
– g³oœnoœci w prawo.
➮ Zmniejszenie poziomu g³oœnoœci systemu uzyskuje siê przez obracanie pokrêt³a
– g³oœnoœci w lewo.
lub przycisk
tyle razy, a¿ na
wyœwietlaczu wyœwietli siê napis „ON
VOLUME”.
➮ Poziom g³oœnoœci radioodtwarzacza dla
momentu w³¹cznia ustawia siê przyciskami
.
Ustawienie na „0” (zero), powoduje, ¿e zostanie ponownie w³¹czony poziom g³oœnoœci, z którym s³uchano audycji przed wy³¹czeniem radioodtwarzacza.
Wskazówka
Celem ochrony su³chu, poziom g³oœnoœci dla momentu w³¹czenia radioodtwarzacza, ograniczono do wartoœci „38”.
Je¿eli poziom si³y g³osu, przy wy³¹czaniu radioodtwarzacza, by³ nastawiony
na wy¿sz¹ wartoœæ, to g³oœnoœæ przy
ponownym w³¹czeniu, powróci do wartoœci „38”.
•
Po zakoñczeniu procesu ustawiania
➮ nale¿y nacisn¹æ przycisk MENU
.
Uk³ad natychmiastowego obni¿enia
poziomu g³oœnoœci (MUTE)
Istnieje mo¿liwoœæ natychmiastowego wyciszenia (MUTE), obni¿enia poziomu g³oœnoœci
do ustawionej wartoœci.
➮ Nale¿y krótko nacisn¹æ przycisk .
Na wyœwietlaczu wyœwietli siê napis „MUTE”.
Ustawianie poziomu g³oœnoœci dla
uk³adu wyciszania (MUTE)
Je¿eli radioodtwarzacz po³¹czony jest
z mobilnym telefonem (komórkowym) lub
systemem nawigacyjnym, to przyjêcie
rozmowy telefonicznej albo podawanego
g³osem komunikatu dotycz¹cego nawigacji,
spowoduje wyciszenie radioodtwarzacza.
Informacja lub rozmowa jest transmitowana,
poprzez uk³ad audio, do g³oœników w pojeŸdzie. Celem realizacji tej funkcji, do radioodtwarzacza nale¿y pod³¹czyæ mobilny telefon
lub system nawigacyjny, zgodnie z zaleceniami podanymi w instrukcji monta¿u
radioodtwarzacza.
Fachowcy z autoryzowanej sieci handlowej firmy Blaupunkt zawsze doradz¹, jakie
systemy nawigacyjne mo¿na zainstalowaæ
w danym pojeŸdzie.
Gdy podczas rozmowy telefonicznej lub
s³uchania zaleceñ dla nawigacji odbierany
bêdzie komunikat o sytuacji w ruchu drogowym, to us³yszymy go po zakoñczeniu
rozmowy lub zalecenia dla nawigacji. Natomiast, gdy podczas s³uchania komunikatu
drogowego „przyjdzie” rozmowa telefoniczna lub podawany g³osem komunikat
nawigacyjny to bêdzie mo¿na je us³yszeæ
dopiero po zakoñczeniu komunikatu drogowego.
Poziom emisji akustycznej z jakim w³¹czaj¹ siê rozmowy telefoniczne lub nadawane
g³osem komunikaty nawigacyjne mo¿na
ustawiaæ.
9
Modena.qxd
7/5/01 11:51 AM
Page 10
USTAWIANIE G£OŒNOŒCI
➮
➮
➮
➮
Nale¿y nacisn¹æ przycisk MENU
.
Nastêpnie nale¿y naciskaæ przycisk
albo przycisk przycisk
tyle
razy, a¿ na wyœwietlaczu wyœwietli siê
napis „TEL/NAVI VOL”.
Poziom g³oœnoœci ustawia siê za pomoc¹ przycisków
.
Po zakoñczeniu procesu ustawiania,
lub
przycisk OK .
Wskazówka
Podczas emisji rozmowy telefonicznej lub
nadawanego g³osem komunikatu nawigacyjnego mo¿na bezpoœrednio ustawiæ ich
poziom za pomoc¹ pokrêt³a regulacji g³oœnoœci .
Ustawienie g³oœnoœci dŸwiêku
potwierdzenia
Je¿eli przy niektórych funkcjach nale¿y przytrzymaæ przycisk d³u¿ej ni¿ dwie sekundy,
np. przy wprowadzaniu odbieranej stacji
do pamiêci na danym przycisku, wtedy
rozlegnie siê ton potwierdzenia (Beep).
G³oœnoœæ sygna³u potwierdzenia (Beep)
mo¿na ustawiaæ.
albo przycisk przycisk
tyle
razy, a¿ na wyœwietlaczu wyœwietli siê napis „BEEP”.
➮ Poziom g³oœnoœci ustawia siê za pomoc¹ przycisków
, „0” (zero) oznacza wy³¹czenie dŸwiêku a „9” oznacza
maksymaln¹ g³oœnoœæ.
➮ Po zakoñczeniu procesu ustawiania,
lub
przycisk OK .
TRYB PRACY – RADIO
Tryb pracy – radio
Radioodtwarzacz wyposa¿ony jest w odbiornik radiofoniczny z systemem RDS. Coraz
wiêcej stacji nadawczych FM (UKF) emituje
sygna³y, które obok normalnego programu
zawieraj¹ tak¿e inne informacje jak np.
nazwê (logo) danej stacji oraz typy (rodzaje) nadawanych programów (PTY).
Je¿eli program zostanie odebrany i zidentyfikowany to na wyœwietlaczu wyœwietli siê
logo stacji.
W³¹czenie trybu pracy – radio
Je¿eli radioodtwarzacz ustawiony jest na
tryb pracy: odtwarzacz p³yt CD, zmieniacz
p³yt CD lub AUX to w celu ustawienia trybu
pracy na radio,
➮ nale¿y naciskaæ przycisk BND / TS tyle
razy a¿ na wyœwietlaczu wyœwietli siê
„RADIO”.
RDS – funkcje komfortu odbioru
(AF, REG)
Wchodz¹ce w sk³ad systemu RDS funkcje
komfortu odbioru: AF (czêstotliwoœæ alternatywna – Alternativ Frequency) oraz funkcja REG (odbioru programu regionalnego
– Regional) rozszerzaj¹ spektrum us³ug
dostarczanych przez radioodtwarzacz.
• AF. W³¹czenie tej funkcji powoduje, ¿e
radioodtwarzacz, dla wybranego programu radiowego, w tle, automatycznie poszukuje i dostraja siê do czêstotliwoœci nadajnika, na której ten program
jest najlepiej przez niego odbierany.
• REG. Niektóre nadajniki, w okreœlonych
porach, dziel¹ swój program, dodaj¹c
program regionalny o innej treœæ. Przy
pomocy funkcji REG zapobiega siê przestrajaniu odbiornika radiowego na czêstotliwoœci alternatywne, które nadaj¹
programy o innej treœci ni¿ program
regionalny.
Wskazówka
Funkcja REG musi zostaæ wczeœniej w Menu
specjalnie w³¹czona lub wy³¹czona.
10
Modena.qxd
7/5/01 11:51 AM
Page 11
W³¹czanie / wy³¹czanie funkcji REG
(odbiór programu regionalnego)
➮
➮
➮
➮
Nale¿y nacisn¹æ przycisk MENU .
albo przycisk
tyle razy, a¿ na
wyœwietlaczu wyœwietli siê napis „REG”.
Za napisem „REG” poka¿e siê „OFF”
(wy³¹czone) lub „ON” (w³¹czone).
Celem w³¹czenia lub wy³¹czenia funkcji
REG, nale¿y nacisn¹æ odpowiednio
przycisk
albo przycisk
.
lub OK .
RDS – w³¹czanie lub wy³¹czanie funkcji
komfortu odbioru
➮ Celem wykorzystywania w systemie RDS
funkcji komfortu odbioru AF oraz REG,
nale¿y nacisn¹æ przycisk RDS .
W systemie RDS, funkcje komfortu odbioru s¹ wtedy aktywne, gdy na wyœwietlaczu
wyœwietli siê piktogram „RDS”. Przy w³¹czaniu funkcji komfortu odbioru w RDS,
krótko wyœwietli siê napis „REG ON” lub
„REG OFF”.
pamiêci
Radioodtwarzacz odbiera programy radiowe w systemie FM na zakresach fal UKF,
oraz w systemie AM na zakresach fal MW
(ŒR) i LW (D£) [model München CD51 tylko
FM (UKF)]. Zakres fal FM (UKF) dysponuje trzema elementami pamiêci (podzakresy),
natomiast dla ka¿dego z zakresów fal MW
(ŒR) oraz LW (D£) do dyspozycji jest tylko
po jednym elemencie pamiêci [model
München CD51 tylko FM1, FM2 oraz FMT].
Na ka¿dym z elementów pamiêci mo¿na
zapamiêtaæ szeœæ stacji nadawczych.
➮ Celem prze³¹czania siê na poszczególne elementy pamiêci lub celem zmiany
zakresu fal, nale¿y krótko nacisn¹æ
przycisk BND / TS
.
Nastawianie stacji
Jest szereg mo¿liwoœci nastawiania poszczególnych stacji radionadawczych.
Automatyczne wyszukiwanie stacji
nadawczych (automatyczne strojenie)
➮
Nale¿y nacisn¹æ na znak
lub
na przycisku czterokierunkowym .
Radioodtwarzacz wyszuka i dostroi siê do
kolejnej, odpowiednio silnej stacji nadawczej.
Rêczne wyszukiwanie stacji
Mo¿na równie¿ rêcznie wyszukiwaæ stacje
radionadawcze.
➮ Nale¿y naciskaæ na przycisk
lub
na prze³¹czniku czterokierunkowym .
Wskazówka
• Stacje mo¿na rêcznie wyszukiwaæ tylko
po wczeœniejszej dezaktywizacji funkcji komfortowego odbioru w systemie
RDS.
Przes³uchiwanie („kartkowanie”) stacji
tej samej sieci [tylko FM (UKF)]
Je¿eli jakaœ stacja radiowa emituje szereg
ró¿nych programów to mo¿na je przes³uchiwaæ na zasadzie kartkowania w tak
zwanym „³añcuchu” stacji nadawczych.
➮ Dla dokonania zmiany na nastêpny
nadajnik w „³añcuchu” stacji nadawczych, nale¿y naciskaæ przycisk lub
na prze³¹czniku czterokierunkowym .
Wskazówka
• U¿ycie powy¿szej funkcji jest mo¿liwe
tylko wtedy, gdy wczeœniej aktywizowano funkcjê komfortowego odbioru RDS.
Mo¿na jednak zmieniaæ tylko na te stacje,
które by³y przynajmniej jeden raz odbierane. Do tego celu mo¿na wykorzystaæ
funkcjê Travelstore (pamiêci podró¿nej) lub
funkcjê SCAN.
11
Modena.qxd
7/5/01 11:51 AM
Page 12
Nastawianie czu³oœci
automatycznego strojenia
Mo¿na dokonaæ wyboru czy radioodtwarzacz ma odbieraæ tylko stacje z mocnymi
sygna³ami (odbiór bliski) albo równie¿ stacje odbierane ze s³abszymi sygna³ami
(odbiór daleki).
albo przycisk
tyle razy, a¿ na
wyœwietlaczu wyœwietli siê napis „SENS”.
➮ Teraz nale¿y nacisn¹æ na znak
na przycisku czterokierunkowym .
Na wyœwietlaczu wyœwietli siê wartoœæ
aktualnie ustawionej czu³oœci. „SENS HI6”
odpowiada najwy¿szej czu³oœci. Napis
„SENS LO1” odpowiada najni¿szej czu³oœci.
Je¿eli wybrany zostanie „SENS LO”, to na
wyœwietlaczu wyœwietli siê piktogram „lo”.
➮ Teraz nale¿y ustawiæ ¿¹dany poziom
czu³oœci za pomoc¹ przycisków
lub
.
lub
OK .
Wprowadzanie stacji do pamiêci
Rêczne wprowadzanie stacji do pamiêci
➮ Nale¿y wybraæ ¿¹dany element pamiêci
FM1, FM2 lub FMT lub jeden z zakresów
MW (ŒR) albo LW (D£) [model München
CD51 nie jest wyposa¿ony w zakres fal
MW (ŒR) i LW(D£)].
➮ Nastawiæ ¿¹dan¹ stacjê.
➮ Nacisn¹æ i przytrzymaæ d³u¿ej ni¿ 2 sekundy przycisk 1 – 6 zespo³u przycisków – , na którym ma zostaæ zapamiêtana dana stacja.
Automatyczne zapisywanie w pamiêci
najsilniejszych stacji (Travelstore)
Istnieje mo¿liwoœæ automatycznego zapisywania w pamiêci szeœciu najsilniejszych stacji
FM (UKF) w kolejnoœci si³y ich sygna³u, odbieranego na obszarze danego regionu. Stacje
zostan¹ zapamiêtane w elemencie pamiêci
FMT.
12
Wskazówka
• Podczas wprowadzania, automatycznie
zostan¹ usuniête stacje poprzednio zapamiêtane w tym elemencie pamiêci.
➮ Nale¿y nacisn¹æ i przytrzymaæ d³u¿ej
ni¿ 2 sekundy przycisk BND / TS
.
Rozpoczyna siê proces zapamiêtywania.
Na wyœwietlaczu pojawi siê napis „TRAVEL-STORE”. Po zakoñczeniu tego procesu
us³yszymy program ze stacji zapamiêtanej
na pierwszej pozycji elementu pamiêci FMT.
Przywo³ywanie stacji z pamiêci
➮
➮
Nale¿y wybraæ odpowiedni element
pamiêci lub zakres fal, na którym zosta³a zapamiêtana dana stacja.
W zespole przycisków 1 – 6
nacisn¹æ
przycisk zwi¹zany z dan¹ stacj¹.
Przes³uchiwanie odbieralnych
stacji (SCAN)
Mo¿liwe jest krótkie przes³uchiwanie stacji
s³yszalnych na danym terenie. Czas przes³uchiwania mo¿e byæ w menu zmieniany
w zakresie od 5 do 30 sekund.
W³¹czanie funkcji SCAN
➮ Nale¿y nacisn¹æ i przytrzymaæ przycisk
OK
przez czas d³u¿szy ni¿ dwie
sekundy.
Rozpoczyna siê proces przes³uchiwania
SCAN. Na wyœwietlaczu, na chwilê, ukazuje siê napis „SCAN” a po nim pulsuj¹c, logo
stacji lub czêstotliwoœæ danego nadajnika.
Zakoñczenie dzia³ania funkcji SCAN,
dalsze s³uchanie przes³uchiwanej stacji
➮ Nale¿y nacisn¹æ przycisk OK .
Proces przeszukiwania SCAN zosta³ zakoñczony i dalej mo¿na bêdzie s³uchaæ programu ostatniej z przes³uchiwanych stacji
radiowych.
Nastawianie czasu przes³uchiwania
(Scantime)
➮
➮
Nale¿y nacisn¹æ przycisk MENU
.
albo przycisk
tyle razy, a¿
na wyœwietlaczu wyœwietli siê napis
„SCANTIME”.
Modena.qxd
7/5/01 11:51 AM
Page 13
➮
Teraz nale¿y ustawiæ ¿¹dany czas przes³uchiwania przyciskiem
albo przyciskiem
.
lub
przycisk OK
.
Wskazówka
• Ustawiony czas przes³uchiwania dotyczy
równie¿ czasów przes³uchiwania dla
funkcji SCAN w trybach pracy: odtwarzacz p³yt CD lub zmieniacz p³yt CD.
•
PTY – Typ (rodzaj) programu
W³¹czanie / wy³¹czanie PTY
albo przycisk
tyle razy, a¿ na
wyœwietlaczu wyœwietli siê napis „PTY
ON” (w³¹czone) albo „PTY OFF” (wy³¹czone).
➮ Teraz nale¿y nacisn¹æ przycisk
albo przycisk
, aby funkcjê PTY
w³¹czyæ (ON) lub wy³¹czyæ (OFF).
W³¹czenie funkcji PTY sygnalizuje ukazanie
siê na wyœwietlaczu piktogramu „PTY”.
lub
OK .
Niektóre stacje FM (UKF) poza swoj¹ nazw¹
(logo) nadaj¹ tak¿e informacjê o rodzaju
emitowanego programu. Informacje te
radioodtwarzacz odbiera i wyœwietla na
wyœwietlaczu.
Takimi rodzajami mog¹ byæ np.:
CULTURE (kultura);
TRAVEL (podró¿e);
SPORT;
NEWS (wiadomoœci);
POP MUSIC (muzyka pop);
ROCK MUSIC (muzyka rockowa);
JAZZ;
CLASSICS (muzyka klasyczna).
Funkcja PTY umo¿liwia ukierunkowane
wyszukiwanie stacji nadaj¹cych programy
okreœlonego rodzaju.
PTY – EON
Je¿eli wybrano rodzaj programu oraz uruchomiono funkcjê poszukiwania tego programu, to radioodtwarzacz przestroi siê z aktualnie odbieranej stacji, na stacjê nadaj¹c¹ ten
wybrany rodzaj programu. (EON – Enhanced
Other Network, funkcja wymiany informacji
miêdzy stacjami w ramach jednej sieci).
Wskazówka
• Gdy nie zostanie znaleziona stacja nadaj¹ca wybrany rodzaj programu, rozlegnie siê sygna³ akustyczny Beep i na
wyœwietlaczu krótko wyœwietli siê „NO
PTY”. Radioodtwarzacz przestroi siê
z powrotem na ostatnio odbieran¹
stacjê.
Je¿eli póŸniej, nastawiona lub inna stacja w ³añcuchu stacji, rozpocznie emisjê
wybranego (w PTY) rodzaju programu,
to radioodtwarzacz automatycznie prze³¹czy siê z odbieranej do tej pory stacji,
na stacjê z uprzednio wybranym rodzajem programu. Gdy radioodtwarzacz
pracuje w trybie pracy z odtwarzaczem
p³yt CD lub zmieniaczem p³yt CD, to
tak¿e prze³¹czy siê na ten wybrany rodzaj programu PTY.
Wybór rodzaju programu i start
procesu wyszukiwania
➮ Nale¿y nacisn¹æ przycisk
albo
przycisk
.
Na wyœwietlaczu wyœwietli siê nazwa aktualnie odbieranego rodzaju programu.
Chc¹c zmieniæ rodzaj programu,
➮ podczas wyœwietlania na wyœwietlaczu
zg³oszenia, nale¿y wybieraæ nowy rodzaj
programu naciskaj¹c przycisk
albo przycisk
.
albo
➮
aby wybraæ odpowiedni rodzaj programu zapamiêtany na danym przycisku
nale¿y naciskaæ jeden z przycisków 1 – 6,
w zespole przycisków .
Na wyœwietlaczu krótko wyœwietli siê nazwa
nowo wybranego rodzaju programu.
13
Modena.qxd
7/5/01 11:51 AM
Page 14
➮ Naciœniêcie przycisku
albo przycisku
powoduje start procesu wyszukiwania.
Kolejna stacja z wybranym rodzajem programu zostanie nastawiona.
„p³yn¹cych tekstów”
➮
Za pomoc¹ przycisku
albo przycisku
nale¿y wybraæ rodzaj programu.
➮ Nale¿y naciskaæ, wybrany z zespo³u
przycisków , przycisk 1 – 6 d³u¿ej ni¿
2 sekundy.
Rodzaj programu zosta³ zapamiêtany na
przycisku 1 – 6
, który zosta³ wybrany
w powy¿szy sposób.
Niektóre nadajniki radiowe wykorzystuj¹
sygna³ RDS, przeznaczony do emisji nazwy
(logo) danej stacji, do nadawania reklam lub
przekazywania innych informacji zamiast
nazwy (logo) stacji. Na wyœwietlaczu ukazuj¹ siê teksty typu „p³yn¹ce teksty”. Istnieje
mo¿liwoœæ wy³¹czenia wyœwietlania „p³yn¹cych tekstów” na wyœwietlaczu.
➮ W celu wy³¹czenia nale¿y przytrzymaæ
naciœniêty przycisk RDS , a¿ na wyœwietlaczu wyœwietli siê napis „NAME
FIX”.
➮ Celem przywrócenia wyœwietlania na
wyœwietlaczu „p³yn¹cych tekstów”, nale¿y przytrzymaæ naciœniêty przycisk
RDS , a¿ na wyœwietlaczu wyœwietli siê
napis „NAME VAR”.
Optymalizacja odbioru radiowego
Zapisywanie rodzajów programów
w pamiêci, na poszczególnych
przyciskach stacji znajduj¹cych
siê w zespole przycisków
Zale¿ne od zak³óceñ obni¿enie
wysokich tonów (HICUT)
Funkcja HICUT powoduje poprawê odbioru
akustycznego przy s³abym sygnale radiowym [tylko FM (UKF)]. Podczas wystêpowania zak³óceñ, nastêpuje automatyczne
obni¿enie ich poziomu poprzez ograniczenie wysokich tonów.
W³¹czanie / wy³¹czanie funkcji HICUT
lub przycisk
tyle razy, a¿
„HICUT”.
➮ Teraz nale¿y nacisn¹æ odpowiednio
przycisk
albo przycisk
, aby
w³¹czyæ lub wy³¹czyæ funkcjê „HICUT”.
„HICUT 0” oznacza, ¿e tony wysokie nie
zosta³y obni¿one, natomiast „HICUT 3”
oznacza najwiêksze automatyczne obni¿enie tonów wysokich i tym samym istotne
obni¿enie poziomu zak³óceñ.
➮ Nale¿y nacisn¹æ przycisk MENU lub
przycisk OK
.
14
Aby w trybie pracy – Radio, dokonywaæ
zmiany miêdzy sta³ym wyœwietlaniem aktualnej godziny albo logo stacji radiowej lub
czêstotliwoœci nadajnika,
➮ nale¿y nacisn¹æ i przytrzymaæ przycisk
/ DIS , a¿ na wyœwietlaczu wyœwietli siê wybrana informacja.
Modena.qxd
7/5/01 11:51 AM
Page 15
KOMUNIKATY DLA KIEROWCÓW
Odbiór komunikatów dla
kierowców
Radioodtwarzacz wyposa¿ony jest w uk³ad
odbiorczy RDS – EON.
Przez EON (Enhanced Other Network) rozumie siê przekazywanie informacji miêdzy
stacjami w ramach jednej sieci stacji nadawczych. Gdy nadawany jest komunikat drogowy, radioodtwarzacz automatycznie prze³¹cza siê, w ramach sieci nadajników, ze stacji
s³uchanej, ale nie nadaj¹cej tego komunikatu, na inn¹ stacjê w ramach tej sieci, która
ten komunikat nadaje.
Po odebraniu komunikatu, z powrotem w³¹czy siê stacja poprzednio s³uchana i nie
nadaj¹ca komunikatów drogowych.
W³¹czanie / wy³¹czanie pierwszeñstwa
komunikatów dla kierowców
➮
Nale¿y nacisn¹æ przycisk TRAF
.
Funkcja pierwszeñstwa komunikatów dla
kierowców jest w³¹czona, gdy na wyœwietlaczu wyœwietla siê piktogram „korek w ruchu
drogowym”
.
Wskazówka
Us³yszymy sygna³ ostrzegawczy:
• gdy opuszczamy obszar zasiêgu nadawania aktualnie s³uchanego programu
z komunikatami dla kierowców;
• gdy podczas s³uchania nagrania z odtwarzacza p³yt CD, odtwarzacza kaset,
MiniDisc lub zmieniacza p³yt CD (w zale¿noœci od wyposa¿enia radioodtwarzacza), opuszczamy obszar zasiêgu
nadawania programu z komunikatami
dla kierowców, a automatycznie uruchomione poszukiwanie innej stacji
nadaj¹cej komunikaty dla kierowców,
takowej nie znalaz³o;
• gdy prze³¹czymy siê ze stacji nadaj¹cej
program z komunikatami dla kierowców
na stacjê nie œwiadcz¹c¹ tej us³ugi.
Nale¿y wtedy albo wy³¹czyæ pierwszeñstwo
wys³uchiwania komunikatów dla kierowców, albo prze³¹czyæ siê na inn¹ stacjê
nadaj¹c¹ tego typu komunikaty.
Ustawianie g³oœnoœci komunikatów
dla kierowców
➮
➮
➮
➮
Nale¿y nacisn¹æ przycisk MENU .
albo przycisk
tyle razy, a¿ na
wyœwietlaczu wyœwietli siê napis „TA
VOLUME”.
Teraz nale¿y ustawiæ wymagany poziom
g³oœnoœci przyciskiem
albo przyciskiem
.
Po wykonaniu ustawiania g³oœnoœci
nacisn¹æ przycisk MENU
lub OK .
Wskazówka
Alternatywnie, poziom g³oœnoœci komunikatu drogowego na czasookres jego
trwania, mo¿na tak¿e ustawiæ za pomoc¹ pokrêt³a si³y g³osu .
•
Wskazówka
• Mo¿na ustawiæ równie¿ brzmienie dŸwiêku i konfiguracjê proporcji nag³aœniania
komunikatów drogowych. Dodatkowo
nale¿y przeczytaæ akapit „Ustawianie
brzmienia dŸwiêku i konfiguracji proporcji nag³aœniania komunikatów drogowych”.
15
Modena.qxd
7/5/01 11:51 AM
Page 16
TRYB PRACY – ODTWARZACZ P£YT CD
Tryb pracy – odtwarzacz p³yt CD
Do odtwarzania nale¿y stosowaæ jedynie
dostêpne w handlu p³yty CD o œrednicy 12
centymetrów.
Jednorazowe naciœniêcie przycisku
lub przycisku
spowoduje ponowne
odtworzenie tego samego utworu.
Szybki wybór utworu
Niebezpieczeñstwo uszkodzenia
napêdu p³yt CD!
Tak zwane pojedyncze p³yty o œrednicy
8 centymetrów lub p³yty CD o innym, nie
okr¹g³ym kszta³cie (np. motyla), nie nadaj¹ siê do odtwarzania.
W celu szybkiego wybierania utworu
w przód lub w ty³ nale¿y,
➮ przytrzymaæ naciœniêty przycisk
albo przycisk
, a¿ rozpocznie siê
szybkie wwybieranie utworu w przód
lub w ty³.
Producent nie odpowiada za wszelkie
szkody w mechanizmie napêdu p³yt CD,
powsta³e w wyniku u¿ywania niew³aœciwych p³yt CD.
Szybkie przeszukiwanie
(z pods³uchem)
W³¹czanie trybu odtwarzania
p³yt CD, wk³adanie p³yty CD
•
Gdy brak p³yty CD w napêdzie p³yt CD,
nale¿y
➮ nacisn¹æ przycisk
.
Otworzy siê panel sterowania.
➮ W³o¿yæ etykiet¹ do góry, bez u¿ywania
si³y, p³ytê CD do napêdu p³yt CD, a¿ do
wyczucia oporu.
P³yta CD zostanie automatycznie wci¹gniêta
do mechanizmu napêdowego.
Wci¹ganiu p³yty CD nie wolno pomagaæ ani
przeszkadzaæ.
➮ Teraz nale¿y zamkn¹æ panel sterowania, lekko naciskaj¹c, a¿ w odczuwalny
sposób zatrzaœnie siê.
Rozpocznie siê odtwarzanie utworów
z p³yty CD.
• Je¿eli p³yta CD jest ju¿ w napêdzie p³yt
CD,
➮ nale¿y naciskaæ przycisk CD ● C tyle
napis „CD”.
Odtwarzanie p³yty CD rozpocznie siê od
miejsca, w którym nast¹pi³o przerwanie
odtwarzania.
Wybór utworu
➮
16
Aby prze³¹czaæ odtwarzanie utworów
w przód lub w ty³, nale¿y naciskaæ odpowiednio przyciski czterokierunkowego
prze³¹cznika ko³yskowego
.
W celu szybkiego przeszukiwania w przód
lub w ty³ nale¿y:
lub
, a¿ rozpocznie siê szybkie
przeszukiwanie w przód lub w ty³.
Odtwarzanie utworów
w przypadkowej kolejnoœci (MIX)
➮
Aby odtwarzaæ utwory w przypadkowej
kolejnoœci, nale¿y nacisn¹æ przycisk
5 (MIX) .
Na wyœwietlaczu krótko wyœwietli siê napis
„MIX CD”, na sta³e wyœwietla siê piktogram
„MIX”. Zostanie odtworzony nastêpny, przypadkowo wybrany utwór.
Zakoñczenie dzia³ania funkcji MIX
➮ Nale¿y ponownie nacisn¹æ przycisk
5 (MIX) .
„MIX OFF” i zniknie piktogram „MIX”.
Krótkie przes³uchiwanie utworów
(SCAN)
Mo¿na krótko przes³uchiwaæ wszystkie utwory na danej p³ycie CD.
➮ Nale¿y naciskaæ przycisk OK d³u¿ej
ni¿ dwie sekundy. Nastêpny utwór
zostanie krótko odtworzony celem przes³uchania.
Wskazówka
• Czasookres przes³uchiwania mo¿e byæ
regulowany. Dodatkowo nale¿y przeczytaæ akapit „Ustawianie czasu przes³uchiwania” w rozdziale „Tryb pracy – radio”.
Modena.qxd
7/5/01 11:51 AM
Page 17
TRYB PRACY – ODTWARZACZ P£YT CD
Zakoñczenie dzia³ania funkcji SCAN,
dalsze s³uchanie wybranego utworu
➮ Aby zakoñczyæ krótkie przes³uchiwania nale¿y ponownie nacisn¹æ przycisk
OK .
Aktualnie przes³uchiwany utwór bêdzie
odtwarzany dalej.
Powtórne odtwarzanie poszczególnych utworów (REPEAT)
➮
Aby powtórnie odtworzyæ aktualny utwór,
nale¿y nacisn¹æ przycisk 4 (RPT) .
„REPEAT TRCK”, na sta³e wyœwietla siê
piktogram „RPT”.
Utwór bêdzie powtarzany do momentu dezaktywizacji piktogramu „RPT”.
Zakoñczenie dzia³ania funkcji REPEAT
➮ Celem zakoñczenia dzia³ania funkcji
powtórnego odtwarzania aktualnego
utworu (Repeat), nale¿y ponownie nacisn¹æ przycisk 4 (RPT)
.
„REPEAT OFF”, zniknie dotychczas wyœwietlany piktogram „RPT”.
Odtwarzanie bêdzie kontynuowane w normalnym trybie.
Pierwszeñstwo komunikatów dla
kierowców podczas trybu pracy –
odtwarzacz p³yt CD
➮
Chc¹c odbieraæ komunikaty dla kierowców podczas odtwarzania p³yt CD,
nale¿y nacisn¹æ przycisk TRAF .
Funkcja pierwszeñstwa komunikatów dla
kierowców zosta³a uaktywniona, gdy na
wyœwietlaczu widoczny jest piktogram – korek drogowy
. Dodatkowo nale¿y przeczytaæ rozdzia³ „Odbiór komunikatów dla
kierowców”.
Wyjmowanie p³yty CD
➮ Nale¿y nacisn¹æ przycisk
.
Uchylny panel sterowania (Flip-Release-Panel) otworzy siê do przodu i wysunie siê
p³yta CD.
➮ Nale¿y wyj¹æ p³ytê CD i zamkn¹æ uchylny panel sterowania.
Przerwa w odtwarzaniu (PAUSE)
➮
Aby przerwaæ odtwarzanie, nale¿y nacisn¹æ przycisk 3 –
.
Na wyœwietlaczu wyœwietli siê napis „PAUSE”.
Zakoñczenie pauzy
➮ Podczas trwania pauzy, nale¿y ponownie nacisn¹æ przycisk 3 –
.
Odtwarzanie bêdzie kontynuowane.
Zmiana treœci wyœwietlanej informacji
➮
Aby dokonywaæ zmiany miêdzy wyœwietlaniem: numeru tytu³u utworu i aktualnej godziny albo numeru tytu³u utworu
i czasu odtwarzania utworu lub numeru
tytu³u utworu i nazwy p³yty, nale¿y nacisn¹æ raz lub kilka razy, d³u¿ej ni¿ 2
sekundy, przycisk
/ DIS
, a¿ na
wyœwietlaczu wyœwietli siê wybrana
konfiguracja treœci informacji.
17
Modena.qxd
7/5/01 11:51 AM
Page 18
TRYB PRACY – ZMIENIACZ P£YT CD
Tryb pracy – zmieniacz p³yt CD
(Changer)
Zmiana treœci wyœwietlanej informacji
➮
Wskazówka
• Informacje dotycz¹ce: obchodzenia siê
z p³ytami CD, wk³adania p³yt CD oraz
obs³ugi zmieniacza p³yt CD, znajduj¹ siê
w instrukcji obs³ugi zwi¹zanej z dostarczonym zmieniaczem p³yt CD.
W³¹czanie trybu pracy –
– zmieniacz p³yt CD
➮
Nale¿y tyle razy naciskaæ przycisk CD•C
, a¿ na wyœwietlaczu wyœwietli siê
napis „CHANGER”.
Odtwarzanie rozpocznie siê od pierwszej
p³yty CD, któr¹ rozpozna zmieniacz p³yt CD.
Wybór p³yty CD
➮
Aby zmieniaæ w przód lub w ty³ p³yty
CD, nale¿y nacisn¹æ raz lub kilka razy
przycisk
albo przycisk
,
ko³yskowego prze³¹cznika czterokierunkowego.
Wybór utworu
➮
Aby zmieniaæ odtwarzanie utworów
z aktualnej p³yty CD, w przód lub w ty³,
nale¿y nacisn¹æ raz lub kilka razy przycisk
albo przycisk
ko³yskowego prze³¹cznika czterokierunkowego.
Szybki wybór utworu
W celu szybkiego wybierania utworu w przód
lub w ty³ nale¿y,
albo przycisk
, a¿ rozpocznie siê
szybkie wybieranie utworu w przód lub
w ty³.
Szybkie przeszukiwanie
(z pods³uchem)
W celu szybkiego przeszukiwania w przód
lub w ty³ nale¿y:
albo
, a¿ rozpocznie siê szybkie
przeszukiwanie w przód lub w ty³.
18
Aby dokonywaæ zmiany miêdzy wyœwietlaniem: numeru tytu³u utworu i czasu
(aktualnej godziny) lub numeru tytu³u
utworu i czasu odtwarzania utworu albo
numeru p³yty i numeru tytu³u utworu,
albo numeru tytu³u utworu i nazwy p³yty,
nale¿y nacisn¹æ i przytrzymaæ raz lub
kilka razy, d³u¿ej ni¿ dwie sekundy,
przycisk
/ DIS , a¿ na wyœwietlaczu
wyœwietli siê wybrana konfiguracja treœci
informacji.
Powtórne odtwarzanie poszczególnych utworów lub ca³ych
p³yt CD (REPEAT)
➮
Aby powtórnie odtworzyæ aktualny utwór,
nale¿y krótko nacisn¹æ przycisk 4 (RPT)
.
„REPEAT TRCK”, na sta³e wyœwietla siê
➮ Aby powtórnie odtworzyæ aktualn¹ p³ytê, nale¿y ponownie nacisn¹æ przycisk
4 (RPT)
.
„REPEAT DISC”, na sta³e wyœwietla siê
Zakoñczenie dzia³ania funkcji REPEAT
Aby zakoñczyæ powtarzanie aktualnie
odtwarzanego utworu lub aktualnie
odtwarzanej p³yty CD, nale¿y naciskaæ
przycisk 4 (RPT)
tak d³ugo, a¿ krótko wyœwietli siê napis „REPEAT OFF”
i z wyœwietlacza zniknie dotychczas
wyœwietlany piktogram „RPT”.
➮
Odtwarzanie utworów w przypadkowej kolejnoœci (MIX)
➮
Aby odtwarzaæ utwory z aktualnej p³yty
CD w przypadkowej kolejnoœci, nale¿y
krótko nacisn¹æ przycisk 5 (MIX) .
„MIX CD” i na sta³e wyœwietla siê piktogram
„MIX”.
Modena.qxd
7/5/01 11:51 AM
Page 19
TRYB PRACY – ZMIENIACZ P£YT CD
➮
Aby w przypadkowej kolejnoœci odtwarzaæ utwory ze wszystkich za³adowanych
p³yt CD, nale¿y ponownie nacisn¹æ
przycisk 5 (MIX) .
„MIX ALL” i na sta³e wyœwietla siê piktogram
„MIX”.
Wskazówka
• W przypadku zastosowania zmieniacza
CDC A 08 lub zmieniacza IDC A 09
wszystkie p³yty CD w zmieniaczu bêd¹
losowo wybierane. W pozosta³ych modelach zmieniaczy najpierw bêd¹ losowo odtwarzane wszystkie utwory z jednej p³yty, po czym odtworzona zostanie
nastêpna p³yta CD znajduj¹ca siê
w zmieniaczu.
Przerwa w odtwarzaniu (PAUSE)
➮
Aby przerwaæ odtwarzaanie, nale¿y
nacisn¹æ przycisk 3 –
.
Odtwarzanie zostanie przerwane a na
wyœwietlaczu wyœwietli siê napis „PAUSE”.
Zakoñczenie pauzy
➮ Podczas trwania pauzy, nale¿y ponownie nacisn¹æ przycisk 3 –
.
Zakoñczenie pauzy powoduje powrót do
odtwarzania od miejsca, w którym nast¹pi³o
przerwanie.
Zakoñczenie dzia³ania funkcji MIX
Aby zakoñczyæ odtwarzanie utworów
w przypadkowej kolejnoœci, nale¿y naciskaæ przycisk 5 (MIX)
, a¿ na krótko
wyœwietli siê napis „MIX OFF” (wy³¹czony) i z wyœwietlacza zniknie piktogram
„MIX”.
➮
Krótkie przes³uchiwanie wszystkich
utworów ze wszystkich p³yt CD (SCAN)
➮
W celu krótkiego przes³uchania, w narastaj¹cej kolejnoœci, wszystkich utworów
ze wszystkich za³adowanych p³yt CD,
nale¿y nacisn¹æ i przytrzymaæ przycisk
OK
d³u¿ej ni¿ 2 sekundy.
Na wyœwietlaczu wyœwietli siê napis „SCAN”.
Zakoñczenie dzia³ania funkcji SCAN
➮ Aby zakoñczyæ krótkie przes³uchiwania,
nale¿y ponownie krótko nacisn¹æ przycisk OK
.
Aktualnie przes³uchiwany utwór bêdzie dalej
odtwarzany.
Wskazówka
• Czasookres przes³uchiwania mo¿e byæ
regulowany. Dodatkowo nale¿y przeczytaæ akapit „Ustawianie czasu przes³uchiwania” w rozdziale „Tryb pracy –
radio”.
19
Modena.qxd
7/5/01 11:51 AM
Page 20
ZEGAR – WYŒWIETLANIE GODZINY
Zegar – wyœwietlanie godziny
Krótkie wyœwietlanie aktualnej godziny
➮
Celemwyœwietlenia godziny nale¿y krótko nacisn¹æ przycisk
/ DIS
.
Rêczne ustawianie aktualnej
godziny na zegarze
➮ Celem nastawienia aktualnego czasu,
nacisn¹æ przycisk MENU .
albo przycisk
tyle razy, a¿ na
wyœwietlaczu wyœwietli siê napis „CLOCKSET”.
.
Na wyœwietlaczu wyœwietli siê godzina.
Minuty pulsuj¹ co oznacza, ¿e mo¿na je
teraz ustawiaæ.
➮ Minuty ustawia siê za pomoc¹ przycisku
albo przycisku
.
➮ Po ustawieniu cyfry minut zgodnej z aktualnym czasem, nale¿y nacisn¹æ przycisk
. Godziny zaczynaj¹ pulsowaæ.
➮ Godziny ustawia siê za pomoc¹ przycisku
albo przycisku
.
➮ Po zakoñczeniu procesu ustawiania, nale¿y nacisn¹æ przycisk MENU
lub
OK .
Ustawianie prezentacji godziny
(w formacie 12 / 24 godzinnym)
Na wyœwietlaczu wyœwietli siê napis
„MENU”.
albo
tyle razy, a¿ na wyœwietlaczu wyœwietli siê napis „24 H MODE”
albo „12 H MODE”.
➮ Teraz nale¿y nacisn¹æ odpowiednio przycisk
alboprzycisk
,aby w³¹czyæ
lub wy³¹czyæ wybran¹ prezentacjê godziny.
➮ Po zakoñczeniu procesu ustawiania, nale¿y nacisn¹æ przycisk MENU lub
OK .
20
Sta³e wyœwietlanie aktualnej godziny
przy wy³¹czonym radioodtwarzaczu
i w³¹czonym zap³onie
➮ W celu wyœwietlania godziny, przy wy³¹-
czonym radioodtwarzaczu i w³¹czonym
zap³onie, nale¿y nacisn¹æ przycisk MENU .
Na wyœwietlaczu pojawi siê napis „MENU”.
albo przycisk
tyle razy, a¿ na
wyœwietlaczu wyœwietli siê napis „CLK
DISP OFF” (godzina nie jest wyœwietlana) albo „CLK DISP ON” (godzina bêdzie
wyœwietlana).
➮ Teraz przyciskiem
albo przyciskiem
nale¿y prze³¹czyæ wyœwietlanie
godziny, wed³ug uznania, na wy³¹czone
(OFF) lub w³¹czone (ON).
lub
OK .
Krótkie wyœwietlanie aktualnej
godziny przy wy³¹czonym
radioodtwarzaczu
Przy wy³¹czonym radioodtwarzaczu mo¿na
na krótko w³¹czyæ wyœwietlenie aktualnej
godziny.
➮ Nale¿y nacisn¹æ przycisk / DIS .
Aktualna godzina wyœwietli siê na okres
oœmiu sekund.
Modena.qxd
7/5/01 11:51 AM
Page 21
BRZMIENIE DTWIÊKU I KONFIGURACJA PROPORCJI NAG£AŒNIANIA
Ustawianie brzmienia dŸwiêku
i konfiguracji proporcji
nag³aœniania
Dla ka¿dego Ÿród³a dŸwiêku (radio, odtwarzacz p³yt CD, zmieniacz p³yt CD, AUX
[zewnêtrzne] oraz komunikatów drogowych)
mo¿na oddzielnie ustawiaæ brzmienie dŸwiêku i konfiguracjê proporcji nag³aœniania.
Wskazówka
Ustawienia brzmienia dŸwiêku i konfiguracji
proporcji nag³aœniania dla komunikatów drogowych mo¿na wykonywaæ tylko podczas
s³uchania komunikatu.
Ustawianie tonów niskich (Bass)
➮
Celem ustawienia niskich tonów, nale¿y
nacisn¹æ przycisk AUDIO .
Na wyœwietlaczu wyœwietli siê napis „BASS”
(niskie tony).
➮ Niskie tony ustawia siê za pomoc¹
naciskania przycisku
albo przycisku
.
nale¿y nacisn¹æ przycisk AUDIO .
➮
➮
Proporcje g³oœnoœci lewo / prawo ustawia siê za pomoc¹ naciskania przycisku
albo
.
Po zakoñczeniu procesu ustawiania nale¿y nacisn¹æ przycisk AUDIO .
nag³aœniania przód / ty³ (Fader)
➮
Celem ustawienia proporcji g³oœnoœci
przód / ty³ (Fader) nale¿y nacisn¹æ przycisk AUDIO
.
Na wyœwietlaczu wyœwietli siê napis „BASS”.
➮ Teraz nale¿y naciskaæ przycisk
tyle
napis „FADER”.
➮ Proporcje g³oœnoœci przód / ty³ ustawia
siê za pomoc¹ naciskania przycisku
albo
.
Ustawianie tonów wysokich (Treble)
➮
Celem ustawienia wysokich tonów,
tyle
napis „TREBLE”.
➮ Wysokie tony ustawia siê za pomoc¹ naciskania przycisku
albo przycisku
.
nag³aœniania lewo / prawo (Balance)
➮
Celem ustawienia proporcji g³oœnoœci
lewo / prawo (balans) nale¿y nacisn¹æ
przycisk AUDIO
.
, a¿
„BALANCE”.
21
Modena.qxd
7/5/01 11:51 AM
X-BASS
Page 22
WSKATNIK POZIOMÓW SYGNA£ÓW
Pojêcie X-BASS oznacza: podniesienie (podbicie) niskich czêstotliwoœci (basów) przy
ma³ej g³oœnoœci.
Wskazówka
• Ustawianie X-BASS mo¿na wykonywaæ
osobno dla ka¿dego Ÿród³a dŸwiêku:
radio, odtwarzacz p³yt CD, oraz AUX.
Ustawianie stopnia intensywnoœci
X-BASS
Stopieñ podbicia X-BASS ustawia siê skokowo (od 1 do 3).
„X-BASS OFF” oznacza, ¿e funkcja X-Bass
zosta³a wy³¹czona.
➮ Nale¿y nacisn¹æ przycisk X-BASS .
➮ Nastêpnie nale¿y naciskaæ przyciski
albo
, tyle razy, a¿ na wyœwietlaczu wyœwietli siê wybrane ustawienie stopnia podbicia.
➮ nale¿y nacisn¹æ przycisk X-BASS.
22
Ustawianie wskaŸnika poziomu
sygna³ów
WskaŸnik poziomów (Spectrometr) na wyœwietlaczu, w trakcie przeprowadzania ustawieñ, krótko wyœwietla w postaci piktogramów: g³oœnoœæ, nastawy regulacji w uk³adzie
brzmienia dŸwiêku oraz nastawy korektora
(equalizera).
WskaŸnik poziomu oprócz prezentowania
przeprowadzanych regulacji wyœwietla tak¿e
poziom sygna³ów wyjœciowych z radioodtwarzacza.
W tym celu w Menu nale¿y wybraæ odpowiedni typ wskaŸnika poziomu.
Do dyspozycji s¹ dwa typy wskaŸników
poziomów sygna³ów.
Wybór typu wskaŸnika poziomów
sygna³ów
Na wyœwietlaczu wyœwietli siê napis „MENU”.
albo
, tyle razy, a¿ na wyœwietlaczu wyœwietli siê napis „EQ DISPLAY”.
➮ Teraz nale¿y nacisn¹æ odpowiednio
przycisk
albo przycisk
, aby
dokonaæ wyboru miêdzy napisami
„SPECTRUM 1" i „SPECTRUM 2” albo
„EQ DISP OFF”.
➮ nale¿y nacisn¹æ przycisk MENU lub
przyciskOK .
Modena.qxd
7/5/01 11:51 AM
Page 23
ZEWNÊTRZNE TRÓD£A AUDIO
Zewnêtrzne Ÿród³a audio
Na miejsce zmieniacza p³yt CD mo¿na zainstalowaæ inne, zewnêtrzne Ÿród³o audio,
posiadaj¹ce wyjœcie liniowe – „linia”. Takimi
Ÿród³ami mog¹ byæ na przyk³ad przenoœny:
odtwarzacz p³yt CD, odtwarzacz MiniDisk
lub odtwarzacz MP3.
W Menu musi zostaæ w³¹czone wejœcie AUX.
Celem pod³¹czenia zewnêtrznego Ÿród³a
audio, wymagane jest posiadanie wi¹zki
przewodów poœrednich (adapter) firmy
Blaupunkt, do nabycia w sieci handlowej, autoryzowanej przez firmê Blaupunkt.
W³¹czanie / wy³¹czanie wejœcia AUX
Na wyœwietlaczu wyœwietli siê napis „MENU”.
albo
tyle razy, a¿ na wyœwietlaczu wyœwietli siê napis „AUX-IN-1
OFF” (wy³¹czone) albo „AUX-IN-1 ON”
(w³¹czone).
albo
przycisk
, aby funkcjê AUX w³¹czyæ
(ON) lub wy³¹czyæ (OFF).
lub
przycisk OK .
Wskazówka
Po prze³¹czeniu wejœcia AUX na w³¹czone
(ON), mo¿na je wybieraæ za pomoc¹ przycisku CD•C .
23
Modena.qxd
7/5/01 11:51 AM
Page 24
DANE TECHNICZNE
Dane techniczne
Wzmacniacz
Moc wyjœciowa:
4 x 25 W sinus
wed³ug DIN 45 324
przy 14,4 V
4 x 45 W moc
maksymalna
Tuner
Zakresy fal:
FM (UKF):
MW (Fale œrednie):
LW (Fale d³ugie):
87,5 – 108 MHz
531 – 1 602 kHz
153 – 279 kHz
FM (UKF) Pasmo przenoszenia
35 –16 000 Hz
Odtwarzacz p³yt CD
Pasmo przenoszenia:
20 – 20 000 Hz
Wyjœcie przedwzmacniacza
4 kana³y:
3V
Czu³oœæ wejœciowa
na wejœciu AUX1:
telefon / nawigacja:
2 V / 6 kΩ
10 V / 1Ω
Zastrzegamy sobie mo¿liwoœæ wprowadzania zmian!
24
Modena.qxd
7/5/01 11:51 AM
Page 25
GWARANCJA
Gwarancja
Zakres udzielonej gwarancji zale¿y od przepisów obowi¹zuj¹cych na obszarze kraju,
w którym dokonano zakupu.
Gdyby w zakupionym sprzêcie ujawni³a siê jakaœ usterka, z dowodem zakupu prosimy
zwróciæ siê do sprzedawcy sprzêtu.
Je¿eli w kraju, w którym dokonano zakupu obowi¹zuje minimum gwarancji mniejsze od
12 miesiêcy, to Firma Blaupunkt zawsze udziela 12-miesiêcznej gwarancji producenta.
Z gwarancji tej wy³¹czone s¹ uszkodzenia powsta³e w wyniku: normalnego zu¿ycia;
u¿ytkowania nie zgodnego z instrukcj¹ oraz u¿ytkowania profesjonalnego.
Celem skorzystania z udzielonej przez firmê Blaupunkt gwarancji producenta, prosimy przes³aæ uszkodzony sprzêt, razem z dowodem zakupu, do centralnego serwisu firmy Blaupunkt
w danym kraju.
Adres najbli¿szego serwisu, mo¿na uzyskaæ telefonuj¹c do Hotline, numer zamieszczono na ostatniej stronie niniejszej instrukcji. Firma Blaupunkt zastrzega sobie prawo wykonania naprawy lub dostawy zastêpczego sprzêtu.
25
Modena.qxd
7/5/01 11:51 AM
Page 26
GWARANCJA
PL
ZALECENIA DOTYCZ¥CE BEZPIECZEÑSTWA
W czasie monta¿u i pod³¹czania nale¿y przestrzegaæ niniejszych zaleceñ
dotycz¹cych bezpieczeñstwa.
➮ Od³¹czyæ przewód minusa od akumulatora!
Nale¿y uwzglêdniæ i przestrzegaæ w tym zakresie zalecenia producenta pojazdu!
➮ Przy wierceniu otworów nale¿y zwracaæ uwagê, aby nie uszkodziæ elementów samochodu.
➮ Przekrój przewodu zasilania, dla plusa i minusa, nie mo¿e byæ mniejszy od 1,5 mm .
2
➮ Wtyki z³¹cz od strony pojazdu nie pod³¹czaæ do radia!
➮ W³aœciw¹ dla posiadanego pojazdu wi¹zkê kabli (adapter), mo¿na zakupiæ w autoryzowanej sieci handlowej firmy Blaupunkt.
➮ W zale¿noœci od modelu, w posiadanym pojeŸdzie mog¹ wyst¹piæ ró¿nice w stosunku
do niniejszego opisu. Za szkody powsta³e w wyniku b³êdnego monta¿u i/lub pod³¹czenia
oraz ich nastêpstw Firma Blaupunkt nie przyjmuje ¿adnej odpowiedzialnoœci. Je¿eliby
niniejsze zalecenia dotycz¹ce monta¿u i/ lub pod³¹czenia by³y nieodpowiednie dla specjalnych wymagañ pojazdu, prosimy skontaktowaæ siê z fachowcem z autoryzowanej
sieci sprzeda¿y firmy Blaupunkt lub dostawc¹ pojazdu albo z numerem Hotline.
26
Modena.qxd
7/5/01 11:51 AM
Page 27
INSTRUKCJA MONTA¯U
1.
Dostarczone razem z radioodtwarzaczem
elementy do pod³¹czenia oraz monta¿u.
B
A
D
E
C
G
F
2.
C
D
A
27
Modena.qxd
7/5/01 11:51 AM
Page 28
INSTRUKCJA MONTA¯U
3.
4.
7 607 621...
E
F
Zale¿ne od marki i typu pojazdu specjalne
przewody (adaptery), niezbêdne do pod³¹czenia radioodtwarzacza w posiadanym
samochodzie. Mo¿na je otrzymaæ w fachowej sieci handlowej autoryzowanej przez
firmê BLAUPUNKT.
5.
8 601 910 002
B
6.
28
Antenne
Antena
Modena.qxd
7/5/01 11:51 AM
Page 29
INSTRUKCJA MONTA¯U
7a.
C-1 C-2 C-3
C
D
B
A
A
B
1
NC
2
Radio Mute
2
Speaker out RR-
3
Sub out
3
Speaker out RF+
4
Permanent +12V
4
5
Aut. antenna
6
Illumination
7
Kl.15/Ignition
8
Ground
1
2
1
D
1
AUX 2- NF L
2
AUX 2- NF R
3
AUX 2- REF
4
MIC GND
Speaker out RF-
5
MIC INPUT
5
Speaker out LF+
6
NC
6
Speaker out LF-
7
NC
7
Speaker out LR+
8
NC
9
NC
10
NC
8
Speaker out LR-
wolny
1
Wyjœcie g³oœnikowe RR+
1
wolny
wyciszanie radia
(Mute)
wolny
2
Wyjœcie g³oœnikowe RR-
2
wolny
3
Wyjœcie g³oœnikowe RF+
3
wolny
A
3
Speaker out RR+
B
D
4
akumulator +12V
4
Wyjœcie g³oœnikowe RF-
4
wolny
5
automatyczna antena
5
Wyjœcie g³oœnikowe LF+
5
wolny
6
oœwietlenie
6
Wyjœcie g³oœnikowe LF-
6
wolny
7
zacisk 15/zap³on
7
Wyjœcie g³oœnikowe LR+
7
wolny
8
masa
8
Wyjœcie g³oœnikowe LR-
8
wolny
9
wolny
10
wolny
Legenda:
R – prawy
L – lewy
R – ty³
F – przód
np.: RR = prawy / ty³
albo LF = lewy / przód
29
Modena.qxd
7/5/01 11:51 AM
Page 30
INSTRUKCJA MONTA¯U
7b.
C
C1
1
C2
Line Out LR
7
Telefon / Navi NF in +
C3
13
nc
2
Line Out RR
8
Telefon / Navi NF in -
14
nc
3
Line Out Masse / Ground
9
Radio / Navi Mute
15
Permanent +12V
4
Line Out LF
10
FB +12V / RC + 12V
16
+12V
5
Line Out RF
11
Fernbedienung / Remote Control
17
Bus – Masse / GND
6
+ 12V Amplifier
12
FB – Masse / RC – GND
18
AF – Masse / GND
19
Line In – L
20
Line In – R
Equlizer
Amplifier
Remote Control
CD – Changer
Korektor
Wzmacniacz
Zdalne sterowanie
Zmieniacz p³yt CD
C
C1
C2
wyjœcie liniowe – lewy / ty³
7
telefon / nawigacja
niska czêstotliwoœæ – wejœcie +
13
wolny
2
wyjœcie liniowe – prawy / ty³
8
telefon / nawigacja
niska czêstotliwoœæ – wejœcie -
14
wolny
3
wyjœcie liniowe – masa
9
radio / nawigacja – wyciszanie
(Mute)
15
akumulator+12V
4
wyjœcie liniowe – lewy / przód 10
5
wyjœcie liniowe – prawy / przód 11
6
prze³¹czane+12V
wzmacniacz
12
prze³¹czane +12V
zdalne sterowanie
16
zdalne sterowanie
17
Bus – masa
zdalne sterowanie – masa
18
audio – masa
19
wejœcie liniowe – lewy
20
wejœcie liniowe – prawy
Legenda:
R – prawy
L – lewy
30
C3
1
R – ty³
F – przód
np.: RR = prawy / ty³
albo LF = lewy / przód
prze³¹czane +12V
Modena.qxd
7/5/01 11:51 AM
Page 31
INSTRUKCJA MONTA¯U
8.
12V
(max. 150 mA)
4 Ohm
4 Ohm
4 Ohm
4 Ohm
7 607 621 222
Kl. 15 +12V
8 604 492 320
Radio Mute (low)
Legenda:
Relais – przekaŸnik
Radio Mute(low) – wyciszanie radia telefonem (poziom niski)
31
✆
Modena.qxd
7/5/01 11:51 AM
Page 32
Miêdzynarodowe numery serwisów
Polska: Telefon: (022) 836 56 91, Fax: (022) 715 49 98
ul. Poleczki 3
02-822 Warszawa
Tel.(022) 643 92 36
Fax (022) 648 28 08
www.blaupunkt.com
Zstrzegamy sobie mo¿liwoœæ wprowadzania zmian!
INSTRUKCJA NR 318
Hotline: 0 800 118 922

Modena CD51 München CD51

Transkrypt

Podobne dokumenty

TV plazma 3D Panasonic 13. generacji serii

farba na plamy i zacieki - Hirsch-Pol

s³uchawki przenoœne s³uchawki przenoœne

farba akrylowa wewnetrzna sciana i sufit - HIRSCH-POL

J - 88 - Jabel
