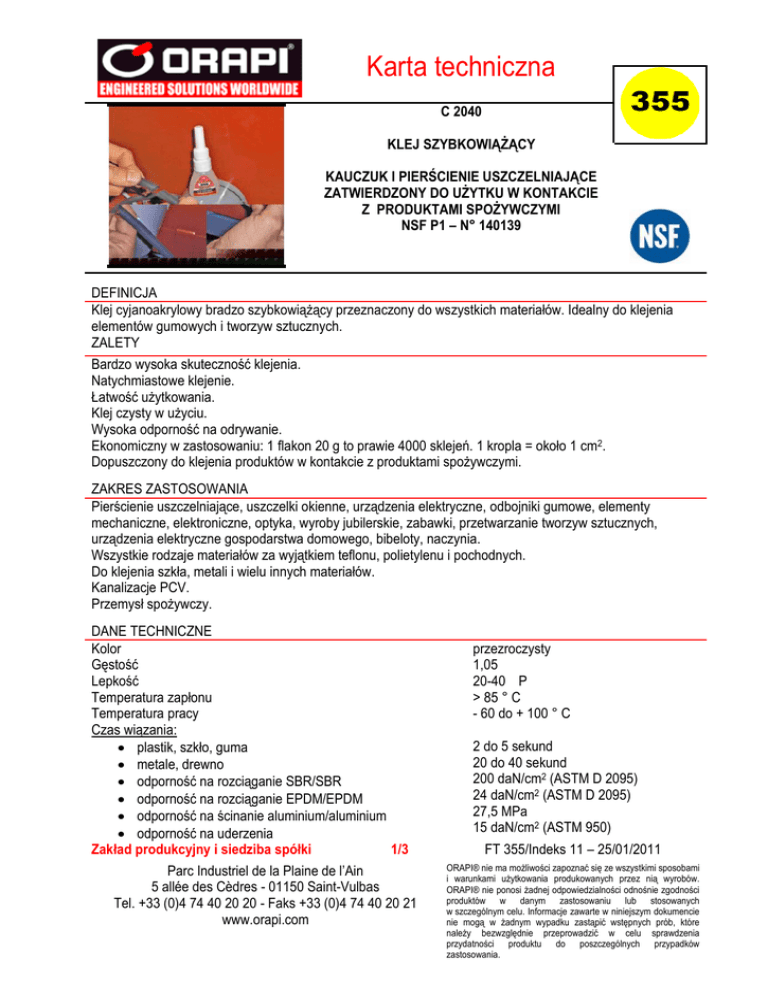

Karta techniczna

Karta techniczna
C 2040
KLEJ SZYBKOWIĄŻĄCY
KAUCZUK I PIERŚCIENIE USZCZELNIAJĄCE
ZATWIERDZONY DO UŻYTKU W KONTAKCIE
Z PRODUKTAMI SPOŻYWCZYMI
NSF P1 – N° 140139
DEFINICJA
Klej cyjanoakrylowy bradzo szybkowiążący przeznaczony do wszystkich materiałów. Idealny do klejenia
elementów gumowych i tworzyw sztucznych.
ZALETY
Bardzo wysoka skuteczność klejenia.
Natychmiastowe klejenie.
Łatwość użytkowania.
Klej czysty w użyciu.
Wysoka odporność na odrywanie.
Ekonomiczny w zastosowaniu: 1 flakon 20 g to prawie 4000 sklejeń. 1 kropla = około 1 cm2.
Dopuszczony do klejenia produktów w kontakcie z produktami spożywczymi.
ZAKRES ZASTOSOWANIA
Pierścienie uszczelniające, uszczelki okienne, urządzenia elektryczne, odbojniki gumowe, elementy
mechaniczne, elektroniczne, optyka, wyroby jubilerskie, zabawki, przetwarzanie tworzyw sztucznych,
urządzenia elektryczne gospodarstwa domowego, bibeloty, naczynia.
Wszystkie rodzaje materiałów za wyjątkiem teflonu, polietylenu i pochodnych.
Do klejenia szkła, metali i wielu innych materiałów.
Kanalizacje PCV.
Przemysł spożywczy.
DANE TECHNICZNE
Kolor
Gęstość
Lepkość
Temperatura zapłonu
Temperatura pracy
Czas wiązania:
 plastik, szkło, guma
 metale, drewno
 odporność na rozciąganie SBR/SBR
 odporność na rozciąganie EPDM/EPDM
 odporność na ścinanie aluminium/aluminium
 odporność na uderzenia
Zakład produkcyjny i siedziba spółki
1/3
Parc Industriel de la Plaine de l’Ain
5 allée des Cèdres - 01150 Saint-Vulbas
Tel. +33 (0)4 74 40 20 20 - Faks +33 (0)4 74 40 20 21
www.orapi.com
przezroczysty
1,05
20-40 P
> 85 ° C
- 60 do + 100 ° C
2 do 5 sekund
20 do 40 sekund
200 daN/cm2 (ASTM D 2095)
24 daN/cm2 (ASTM D 2095)
27,5 MPa
15 daN/cm2 (ASTM 950)
FT 355/Indeks 11 – 25/01/2011
ORAPI® nie ma możliwości zapoznać się ze wszystkimi sposobami
i warunkami użytkowania produkowanych przez nią wyrobów.
ORAPI® nie ponosi żadnej odpowiedzialności odnośnie zgodności
produktów w danym zastosowaniu lub stosowanych
w szczególnym celu. Informacje zawarte w niniejszym dokumencie
nie mogą w żadnym wypadku zastąpić wstępnych prób, które
należy bezwzględnie przeprowadzić w celu sprawdzenia
przydatności produktu do poszczególnych przypadków
zastosowania.
Karta techniczna
CZAS WIĄZANIA
Czas wiązania zależy od rodzaju tworzywa, stanu powierzchni, szczeliny pomiędzy częściami i wilgotności
względnej.
Próby przeprowadzone w temperaturze 20° C i przy wilgotności względnej 50 %.
Podane czasy to czasy, po których uzyskujemy odporność na ścinanie 0,1 N/mm2 (14,5 psi) według normy
ASTM D 1002.
Uwagi: wytrzymałość maksymalna (mechaniczna lub chemiczna) uzyskiwana jest po 24 godzinach
polimeryzacji.
Im mniejsza szczelina/spoina tym szybsze wiązanie.
BS
PCV
Szkło
Guma
Neopren
Stal
Aluminium
Powierzchnie po obróbce
Drewno
Balsa
Skóra
Tkaniny
Poliwęglan
Papier
5 do 10 sekund
5 do 10 sekund
5 do 15 sekund
< 5 sekund
< 10 sekund
5 do 15 sekund
5 do 15 sekund
5 do 30 sekund
90 do 120 sekund
5 do 15 sekund
5 do 30 sekund
5 do 30 sekund
5 do 40 sekund
5 do 60 sekund
Wytrzymałość w %
PRĘDKOŚĆ POLIMERYZACJI W ZALEŻNOŚCI OD WILGOTNOŚCI WZGLĘDNEJ
Czas polimeryzacji w sekundach
WŁAŚCIWOŚCI FIZYCZNE SPOLIMERYZOWANEGO PRODUKTU
Współczynnik rozszerzalności liniowej, ASTM D696
80.10-6 K-1
Współczynnik przewodnictwa cieplnego, ASTM C 177
0,1 W.m-1.K-1
Temperatura zeszklenia, ASTM E228
120°C
WŁAŚCIWOŚCI ELEKTRYCZNE SPOLIMERYZOWANEGO PRODUKTU
Rezystywność objętościowa, ASTMD257
1.1016 cm
Rezystywność powierzchniowa, ASTM C177
1.1016 cm
Wytrzymałość dielektryczna, ASTM D149
25 Kv/mm
Stała dielektryczna i utrata przy 25 °C, ASTM D150 C=2,75 i P<0,02 dla 0,1 , 1 i 10 kHz
Zakład produkcyjny i siedziba spółki
-2/3 FT 355/Indeks 11 – 25/01/2011
ORAPI®
nie
ma możliwości zapoznać się ze wszystkimi sposobami
Parc Industriel de la Plaine de l’Ain
i warunkami użytkowania produkowanych przez nią wyrobów.
5 allée des Cèdres - 01150 Saint-Vulbas
ORAPI® nie ponosi żadnej odpowiedzialności odnośnie zgodności
produktów w danym zastosowaniu lub stosowanych
Tel. +33 (0)4 74 40 20 20 - Faks +33 (0)4 74 40 20 21
w szczególnym celu. Informacje zawarte w niniejszym dokumencie
www.orapi.com
nie mogą w żadnym wypadku zastąpić wstępnych prób, które
należy bezwzględnie przeprowadzić w celu
przydatności produktu do poszczególnych
zastosowania.
sprawdzenia
przypadków
Karta techniczna
WŁAŚCIWOŚCI MECHANICZNE PO 24 GODZINACH
Wytrzymałość na ścinanie, ASTM D1002, DIN 5328
Stal piaskowana
Aluminium nieoksydowane
Dwuchromian ocynkowany
ABS
PCV
Poliwęglan
Tworzywa fenolowe
Guma neoprenowa
Guma nitrylowa
26 N/mm (3800 psi)
19 N/mm (2800 psi)
10 N/mm (1500 psi)
20 N/mm (3000 psi)
20 N/mm (3000 psi)
20 N/mm (3000 psi)
15 N/mm (2200 psi)
15 N/mm (2200 psi)
15 N/mm (2200 psi)
Odporność na rozciąganie, ASTM D2095, DIN 5328
Stal piaskowana
Kauczuk syntetyczny N
25 N/mm (3600 psi)
15 N/mm (2200 psi)
ODPORNOŚĆ NA PRODUKTY CHEMICZNE, pomiar po powrocie do temperatury 22 ° C
Olej silnikowy 40° C (1000 godzin)
Benzyna ołowiowa 22 ° C (1000 godzin)
Etanol 22 ° C (1000 godzin)
Isopropanol 22 ° C (1000 godzin)
Powietrze 95 % wilgotności względnej 40 °C (1000 godzin)
Freon TA 22 ° (1000 godzin)
Nie dopuszczać do kontaktu z tlenem.
95 % odporności początkowej
100 % odporności początkowej
100 % odporności początkowej
100 % odporności początkowej
40 % odporności początkowej
100 % odporności początkowej
ODPORNOŚĆ NA STARZENIE CIEPLNE
Starzenie przy wskazanej temperaturze i pomiar po powrocie do temperatury pokojowej.
SPOSÓB UŻYCIA
Produkt gotowy do użycia. Aby uzyskać optymalną polimeryzację a zarazem idealny poziom klejenia, stopień higrometryczny
powietrza musi wynosić przynajmniej 50 % w pomieszczeniu, w którym stosowany jest produkt, natomiast łączone części muszą
być czyste i suche.
Nasz produkt czyszczący 016 – NETTOYANT 3141 został specjalnie zaprojektowany do czyszczenia podłoża przed klejeniem.
Aby skrócić czas wiązania w przypadku niskiej wilgotności względnej oraz przy znacznej szczelnie pomiędzy częściami zaleca się
stosowanie produktu aktywującego ACTIVATEUR 6140. Jednak, zastosowanie tego produktu może powodować ograniczenie
odporności mechanicznej.
Aby zwiększyć odporność mechaniczną na niektórych powierzchniach zaleca się stosowanie podkładu PRIMAIRE 3440.
Aby rozkleić połączone części lub do czyszczenia materiału zalecamy produkt DECOLLEUR 3720.
OPAKOWANIA
Flakon 5 g
Numer katalogowy: 1355 F1
x 12
Flakon 20 g
Numer katalogowy: 1355 F2
x6
Flakon 50 g
Numer katalogowy: 1355 F3
x6
Flakon 500 g
Numer katalogowy: 1355 F6
x1
Dane zawarte w niniejszym dokumencie są wartościami średnimi wynikającymi z okresowo powtarzanych badań/prób.
Zakład produkcyjny i siedziba spółki
-3/3 Parc Industriel de la Plaine de l’Ain
5 allée des Cèdres - 01150 Saint-Vulbas
Tel. +33 (0)4 74 40 20 20 - Faks +33 (0)4 74 40 20 21
www.orapi.com
FT 355/Indeks 11 – 25/01/2011
ORAPI® nie ma możliwości zapoznać się ze wszystkimi sposobami
i warunkami użytkowania produkowanych przez nią wyrobów.
ORAPI® nie ponosi żadnej odpowiedzialności odnośnie zgodności
produktów w danym zastosowaniu lub stosowanych
w szczególnym celu. Informacje zawarte w niniejszym dokumencie
nie mogą w żadnym wypadku zastąpić wstępnych prób, które
należy bezwzględnie przeprowadzić w celu sprawdzenia
przydatności produktu do poszczególnych przypadków
zastosowania.
