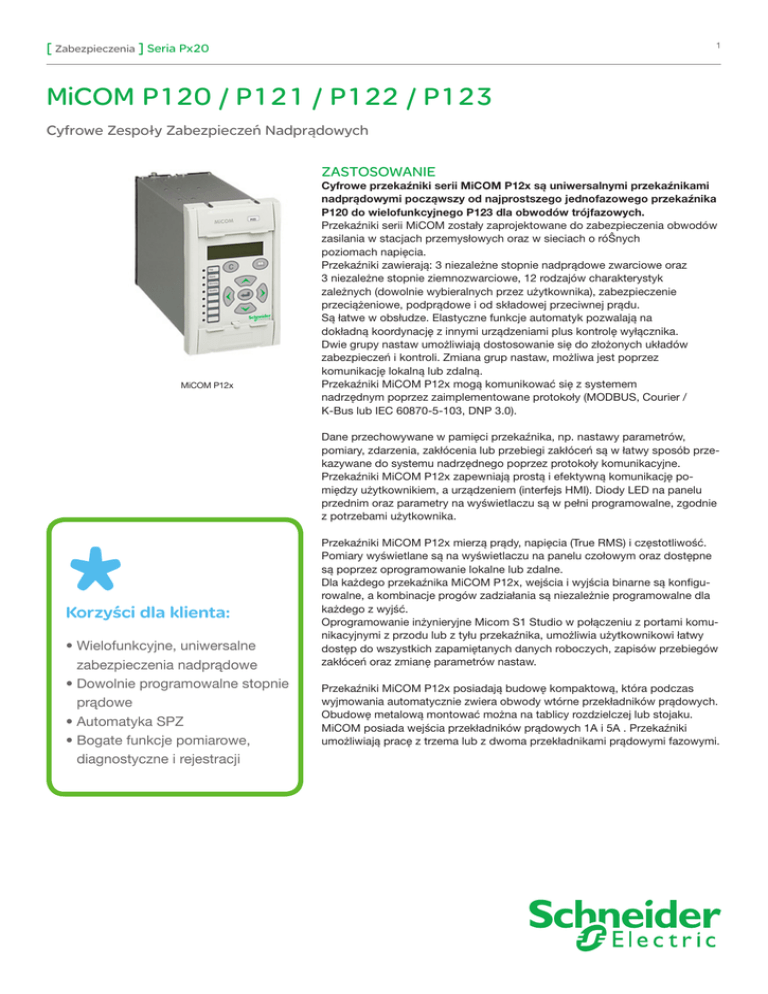

MiCOM P120 / P121 / P122 / P123

[ Zabezpieczenia ] Seria Px20
1
MiCOM P120 / P121 / P122 / P123
Cyfrowe Zespoły Zabezpieczeń Nadprądowych
ZASTOSOWANIE
MiCOM P12x
Cyfrowe przekaźniki serii MiCOM P12x są uniwersalnymi przekaźnikami
nadprądowymi począwszy od najprostszego jednofazowego przekaźnika
P120 do wielofunkcyjnego P123 dla obwodów trójfazowych.
Przekaźniki serii MiCOM zostały zaprojektowane do zabezpieczenia obwodów
zasilania w stacjach przemysłowych oraz w sieciach o róŜnych
poziomach napięcia.
Przekaźniki zawierają: 3 niezależne stopnie nadprądowe zwarciowe oraz
3 niezależne stopnie ziemnozwarciowe, 12 rodzajów charakterystyk
zależnych (dowolnie wybieralnych przez użytkownika), zabezpieczenie
przeciążeniowe, podprądowe i od składowej przeciwnej prądu.
Są łatwe w obsłudze. Elastyczne funkcje automatyk pozwalają na
dokładną koordynację z innymi urządzeniami plus kontrolę wyłącznika.
Dwie grupy nastaw umożliwiają dostosowanie się do złożonych układów
zabezpieczeń i kontroli. Zmiana grup nastaw, możliwa jest poprzez
komunikację lokalną lub zdalną.
Przekaźniki MiCOM P12x mogą komunikować się z systemem
nadrzędnym poprzez zaimplementowane protokoły (MODBUS, Courier /
K-Bus lub IEC 60870-5-103, DNP 3.0).
Dane przechowywane w pamięci przekaźnika, np. nastawy parametrów,
pomiary, zdarzenia, zakłócenia lub przebiegi zakłóceń są w łatwy sposób przekazywane do systemu nadrzędnego poprzez protokoły komunikacyjne.
Przekaźniki MiCOM P12x zapewniają prostą i efektywną komunikację pomiędzy użytkownikiem, a urządzeniem (interfejs HMI). Diody LED na panelu
przednim oraz parametry na wyświetlaczu są w pełni programowalne, zgodnie
z potrzebami użytkownika.
Korzyści dla klienta:
•Wielofunkcyjne, uniwersalne
zabezpieczenia nadprądowe
•Dowolnie programowalne stopnie
prądowe
•Automatyka SPZ
• Bogate funkcje pomiarowe,
diagnostyczne i rejestracji
Przekaźniki MiCOM P12x mierzą prądy, napięcia (True RMS) i częstotliwość.
Pomiary wyświetlane są na wyświetlaczu na panelu czołowym oraz dostępne
są poprzez oprogramowanie lokalne lub zdalne.
Dla każdego przekaźnika MiCOM P12x, wejścia i wyjścia binarne są konfigurowalne, a kombinacje progów zadziałania są niezależnie programowalne dla
każdego z wyjść.
Oprogramowanie inżynieryjne Micom S1 Studio w połączeniu z portami komunikacyjnymi z przodu lub z tyłu przekaźnika, umożliwia użytkownikowi łatwy
dostęp do wszystkich zapamiętanych danych roboczych, zapisów przebiegów
zakłóceń oraz zmianę parametrów nastaw.
Przekaźniki MiCOM P12x posiadają budowę kompaktową, która podczas
wyjmowania automatycznie zwiera obwody wtórne przekładników prądowych.
Obudowę metalową montować można na tablicy rozdzielczej lub stojaku.
MiCOM posiada wejścia przekładników prądowych 1A i 5A . Przekaźniki
umożliwiają pracę z trzema lub z dwoma przekładnikami prądowymi fazowymi.
[ Zabezpieczenia ] Seria Px20
2
ZABEZPIECZENIA
P120
P121
P122
P123
•
•
•
•
•
•
50/51
Nadprądowe trójfazowe bezkierunkowe
50N/51N
Ziemnozwarciowe bezkierunkowe
37
Podprądowe
•
•
46
Nadprądowe składowej przeciwnej
•
•
64N
Ograniczone ziemnozwarciowe
•
•
49
Przeciążeniowe (model cieplny)
•
•
86
Podtrzymanie przekaźników
•
•
79
SPZ
50BF
Lokalna rezerwa wyłącznikowa
•
•
46BC
Detekcja uszkodzonego przewodu
•
•
74TCS
Kontrola obwodu wyłączenia
•
•
•
•
•
•
•
•
•
•
Logika blokowania zabezpieczeń
•
•
Załączenie na zwarcie
•
Pierwsze załączenie (zimny rozruch)
•
•
Blokowanie od 2-ej harmonicznej
•
•
Kontrola kolejności wirowania faz
•
•
STEROWANIE
•
•
Nadzór wyłącznika
Programowalna logika AND, OR, NOT (8 równań)
•
•
•
Testowanie przekaźników
•
•
Tryb kontroli wewnętrznych układów
•
•
•
•
Wejścia technologiczne opóźnione czasowo (ZZ)
0
2
3
5
Liczba grup nastaw
1
1
2
2
•
•
•
•
POMIARY I REJESTRACJA
Pomiar prądów
Wartości szczytowe
Rejestracja zakłóceń ( COMTRADE )
5
•
•
0
5
5
Rejestracja zdarzeń
250
0
250
250
Rejestracja parametrów wyłączenia
25
0
25
25
KOMUNIKACJA
RS232 (przedni port – Modbus)
•
•
•
•
RS485 (tylny port – opcje protokołów)
•
•
•
•
Synchronizacja czasu poprzez RS485 lub wejście
•
•
•
•
SPRZĘT
Wejścia cyfrowe
2
2
3
5
Wyjścia przekaźnikowe
4
4
6
8
Styk uszkodzenia sprzętu typu WATCHDOG
1
1
1
1
Wejścia pomiarowe prądowe 1A / 5A
1
4
4
4
Przekaźniki MiCOM P12x spełniają bardzo ważną rolę
w przemyśle przy generowaniu i dystrybucji
energii elektrycznej.
[ Zabezpieczenia ] Seria Px20
3
Zabezpieczenie nadprądowe fazowe zwłoczne (51)
Przekaźniki serii MiCOM P12x posiadają trzy wejścia prądowe (z wyjątkiem
jednofazowego MiCOM P120)
Dostępne są trzy niezależne progi zadziałania. Dla pierwszego progu użytkownik ma wybór 12 różnych rodzajów charakterystyk zależnych (IEEE/ANSI, IEC,
RI). Dla każdej charakterystyki można nastawić szeroki zakres wartości krotności czasu TMS w celu optymalizacji czasu wykrycia i zmniejszenia ryzyka
samoczynnego wyłączenia, co wpływa na lepszą koordynację pracy silników,
transformatorów, linii zasilających z innymi urządzeniami.
W celu skutecznej ochrony przekształtników diodowych pracujących w VI
klasie obciążalności wprowadzono dodatkową charakterystykę RC.
Progi I>> oraz I>>> posiadają niezależne nastawy z określonym czasem
zwłoki.
Opóźnienia czasowe są programowalne od 0 do 150s zapewniając dobrą
selektywność.
Zakres nastaw prądu fazowego jest regulowany niezależnie od 0,1 do 40 In
(0.002 do 1 In dla modelu P120).
Zabezpieczenie nadprądowe fazowe bezzwłoczne (50)
Wszystkie przekaźniki MiCOM P12x podają informacje o chwilowym przetężeniu dla każdego wybranego progu. Szybkość zadziałania przekaźnika (bez
podania czasu zwłoki) wynosi poniżej 30 ms. Każde bezzwłoczne wyłączenie
może być przydzielone do zadanego wyjścia przekaźnika i/ lub diod LED na
głównym panelu sterowania.
Zabezpieczenie ziemnozwarciowe zwłoczne (51N)
Zakres nastaw prądu ziemnozwarciowego w przekaźnikach MiCOM P12x jest
identyczny jak w przypadku funkcji nadprądowej zwłocznej.
Można nastawić trzy niezależne progi prądowe. Użytkownik może wybrać
jedną z 12 charakterystyk oraz wartość TMS dla pierwszego progu.
Aby zapewnić dużą dokładność podczas wykrycia zwarcia doziemnego, zakres prądu ziemnozwarciowego jest nastawialny w zakresie 0,002 do 40 Ion w
3 różnych opcjach sprzętowych.
Sygnał na wejściu prądowym przekaźnika pobierany jest z przekładnika Ferrantiego lub może być wyprowadzony jako suma prądów z poszczególnych
przekładników fazowych w układzie Holmgreena.
Zabezpieczenie ziemnozwarciowe bezzwłoczne (50N)
Dostępne są bezzwłoczne nastawy dla prądów ziemnozwarciowych. Podobnie
jak w przypadku funkcji zwarciowej, progi doziemne są dostępne z
czasem zadziałania poniżej 30 ms. Sygnały mogą być przypisane do wyjść i /
lub diod LED na panelu głównym.
Wysokoimpedancyjne zabezpieczenie ziemnozwarciowe (64N)
Przekaźniki MiCOM P12x oferują funkcję umożliwiającą szybką detekcję doziemień każdego uzwojenia transformatora.
Przekaźniki zapewniają wysoki stopień stabilizacji od zwarć zewnętrznych i
niezawodność działania w przypadku zwarć wewnętrznych. Funkcja ta może
wykorzystywać wszystkie dostępne stopnie prądowe.
Zabezpieczenie nadprądowe składowej przeciwnej (46)
W celu maksymalnej optymalizacji zarządzania i zabezpieczenia sieci elektrycznych, przekaźniki MiCOM P122 i P123 posiadają zabezpieczenie od
pojawienia się składowej przeciwnej prądu. Programowalna funkcja została
specjalnie opracowana dla wykrycia przerwanej linii zasilającej, gdy zabezpieczenia ziemnozwarciowe nie działają lub nie są wystarczająco czułe np. na
uszkodzenie linii od strony obciążenia.
Zakresy nastaw czasów (DMT lub IDMT) dla składowej przeciwnej prądu są
identyczne jak dla funkcji fazowych i ziemnozwarciowych.
Czas
FUNKCJE ZABEZPIECZENIOWE
Prąd
Charakterystyki prądowe
Przeciążenie cieplne (49)
Transformatory i kable muszą być zabezpieczone
uwzględniając ich charakterystyki cieplne. Przekaźniki MiCOM P122 i P123 posiadają zabezpieczenie przed przeciążeniem cieplnym. Przekaźnik może działać zarówno na pobudzenie jak i
wyłączenie wykorzystując programowalną logikę.
Użytkownik ma możliwość obserwacji bieżącego
obciążenia obiektu w procentach.
Zabezpieczenie podprądowe (37)
Przekaźniki MiCOM P122 i P123 posiadają funkcję
podprądową. Funkcja ta pomaga użytkownikowi zabezpieczyć urządzenia wrażliwe na spadki
obciążeń, nadzorowanie stanu wyłącznika oraz
zapobiegać uszkodzeniu sieci.
Detekcja uszkodzonego przewodu (46BC)
Jednym z powodów występowania zakłóceń związanych z pracą niepełnofazową może być przerwany przewód lub błędne działanie wyłącznika w
jednej fazie.
MiCOM P122 i P123 oferują funkcję, która mierzy
stosunek składowej przeciwnej prądu do jego składowej zgodnej (Is2/Is1). Dzięki temu zwiększa się
czułość funkcji w stosunku do zabezpieczenia wykorzystującego tylko składową przeciwną prądu.
Funkcja niezależna od prądu obciążenia.
Blokowanie logiki działania
Przekaźniki serii MiCOM P12x mogą być wykorzystane do blokowania funkcji zabezpieczeniowych
w innych przekaźnikach MiCOM. Przykładem
może być realizacja automatyki zabezpieczenia
szyn.
Zasada działania tej funkcji polega na pobudzeniu
wejścia binarnego sygnałem napięciowym. Tak
długo jak długo to wejście będzie pobudzone –
zablokowane będą wybrane przez użytkownika
funkcje zabezpieczeniowe.
[ Zabezpieczenia ] Seria Px20
Załączenie na zwarcie (ZAZW)
Przekaźnik P123 wyposażony jest w funkcję załączenia na zwarcie. Funkcja
umożliwia bezzwłoczne wyłączenie w przypadku lokalnego lub zdalnego załączenia wyłącznika oraz podczas cyklu SPZ.
Grupy nastaw
Zewnętrzne warunki mogą wymagać stosowania różnych grup nastaw.
Przekaźniki MiCOM P122 i P123 posiadają dwie grupy nastaw zawierające
wszystkie funkcje zabezpieczające. Zmiana grupy nastaw pomiędzy 1 i 2 może
być dokonywana lokalnie, zdalnie lub poprzez dedykowane wejścia logiczne.
Aby zapobiec niepożądanemu wyłączeniu, przejście od jednej grupy do drugiej
odbywa się tylko wtedy, gdy funkcja zabezpieczeniowa nie jest pobudzona.
Programowalne wejścia / wyjścia
Wszystkie wyjścia i wejścia są konfigurowalne przez użytkownika. Styki wyjść
przekaźnikowych mogą pracować jako czynne lub bierne.
SPZ (79)
Przekaźnik MiCOM P123 posiada automatykę 4 krotnego SPZ, z możliwością wyłączenia bezzwłocznie lub ze zwłoką czasową. Automatyka SPZ jest
pobudzana przez funkcje zabezpieczeniowe, które użytkownik może przypisać
w menu przekaźnika. Czasy przerwy beznapięciowej i blokady automatyki są
konfigurowalne, a odpowiadające im diody LED mogą być programowane
na wyświetlaczu przekaźnika MiCOM. Licznik rejestruje liczbę impulsów na
załącz. Uzyskane dane dostępne są na wyświetlaczu lub poprzez oprogramowanie lokalne lub zdalne.
Automatyka zmiany działania zabezpieczeń
Przerwy w zasilaniu są niekorzystnym zjawiskiem w sieciach elektroenergetycznych. MiCOM P122 i P123 posiadają automatykę zmiany czasu działania
zabezpieczeń nadprądowych, która dostosowuje się do warunków pracy sieci.
LRW (50BF)
Użytkownik może uaktywnić zabezpieczenie rezerwujące poprawność działania wyłącznika. Każdorazowo po zadziałaniu funkcji zabezpieczeniowej lub
pobudzeniu wejścia binarnego i wysłaniu sygnału na wyłączenie (przekaźnik
RL1) kontrolowany jest czas tLRW oraz przepływ prądu. Jeżeli kryterium
prądowe jest pobudzone powyżej nastawionego czasu tLRW to wysterowane
zostanie dedykowane wyjście przekaźnika.
Prąd roboczy ( % prądu ln )
Pierwsze załączenie (zimny rozruch)
Gdy linia załączana jest po długim okresie wyłączenia, wszystkie podłączone
urządzenia, np. transformatory, silniki będą podlegały krótkotrwałemu przetężeniu. Wartości prądów mogą przewyższać znamionowe wartości nastawień.
Aby zapobiec niepożądanym wyłączeniom, przekaźniki MiCOM P122 i P123
posiadają funkcję zimnego rozruchu, która automatycznie podwyższa standardowe nastawy podczas operacji załączania urządzenia. Po pomyślnie przeprowadzonym włączeniu linii / transformatora, wszystkie ustawienia przechodzą
na normalny tryb pracy.
4
400
300
200
Próg działania
100
Czas (s)
0
1
2
3
4
5
6
Przykład przebiegu prądu podczas
pierwszego załączenia
Blokowanie od 2-ej harmonicznej
Funkcja ta dostępna jest w P122 i P123. Pozwala
na zablokowanie wybranej funkcji nadprądowej w
przypadku występowania w mierzonym prądzie
drugiej harmonicznej o nastawialnej wartości.
Opcja ta przydatna jest szczególnie do ochrony
transformatorów mocy po stronie SN,
kiedy druga harmoniczna prądu generowana jest
przy załączaniu transformatora wskutek występowania prądów magnesowania jego rdzeń.
Logika programowalna
Począwszy od wersji programowej v10 przekaźniki
MiCOM P121, P122 oraz P123 uzyskały funkcję
wzbogaconej logiki programowalnej. Zrealizowana
jest ona w oparciu o 8 niezależnie konfigurowalnych równań logicznych. Każde z nich ma możliwość wykorzystania bramek typu OR, AND oraz
NOT dla maksymalnie 16 sygnałów wejściowych.
Dostępne są także 2 elementy czasowe: pobudzenia równania logicznego oraz jego odpadu.
Sygnały wyjściowe logiki programowalnej mogą
pobudzać sygnalizację optyczną LED lub pobudzać dowolny przekaźnik.
≥1
&
Przykład równania logicznego
t1
t2
[ Zabezpieczenia ] Seria Px20
KONTROLA I POMIARY
Kontrola stanu wyłącznika
Przekaźniki MiCOM P122 i P123 posiadają
funkcję, która pozwala na ostrzeżenie obsługi o
konieczności konserwacji wyłącznika. Funkcja
kontroluje czasy otwierania i zamykania wyłącznika i wysyła sygnał o uszkodzeniu.
Prądy fazowe I i I2 podczas zwarć są zapamiętywane i sumowane. Możliwa jest także kontrola
obwodu wyłączenia. Rezultat tej kontroli może być
dostępny lokalnie lub zdalnie.
5
Rejestrator zakłócenia wyzwalany jest sygnałem pobudzenia lub wyłączenia funkcji
(zadziałanie przekaźnika RL1) oraz poprzez zewnętrzny sygnał wejściowy (opto ).
Informacja o wszystkich wyjściach logicznych i analogowych przechowywana jest
w pamięci i może być przesyłana poprzez port lokalny znajdujący się z przodu przekaźników lub sieciowy LAN z tyłu przekaźnika do zewnętrznego analizatora danych.
Tryb testu
Przekaźniki P122 i P123 wyposażone są w funkcję, która umożliwia użytkownikowi sprawdzenie
wszystkich wyjść przekaźnikowych z poziomu
menu (Tryb testu ).
Pomiary
Przekaźniki MiCOM P12x stale kontrolują wejścia prądowe, obliczają częstotliwość i wartości
prądów pierwotnych linii, które są wyświetlane na
wyświetlaczu ciekłokrystalicznym i zapisywane
w nieulotnej pamięci.
Mierzone są wartości skuteczne prądów (True
RMS) do 10 harmonicznej, z dokładnością 1%
w całym zakresie. Zapamiętywana jest również
wartość szczytowa prądu w określonym przez
użytkownika przedziale czasu.
Wszystkie mierzone i obliczane wartości dostępnie są poprzez HMI, oprogramowanie lokalne lub
zdalne według życzeń użytkownika.
Rejestracja zdarzeń
Wszystkie z 250 ostatnich zdarzeń są przechowywane
w nieulotnej pamięci. Zdarzenia te obejmują zmiany
stanu wejść / wyjść logicznych, sygnały alarmowe,
działanie przekaźników wyjściowych, pobudzenia i
zadziałania funkcji zabezpieczeniowych.
Wszystkie zdarzenia są opisywane znacznikiem czasu
z dokładnością do 1 ms.
Rejestracja przebiegów zakłóceń
Przebiegi prądów oraz napięć do rejestracji zapamiętywane są z częstotliwością próbkowania 1600 Hz.
Czas zapisu jednego zakłócenia oraz liczba zarejestrowanych przebiegów zależy od konfiguracji w menu
parametrów czasowych i wynosi on odpowiednio:
• 5 rekordów długości 3 sekundy każdy
• 4 rekordy długości 3 sekundy każdy
• 3 rekordy długości 5 sekund każdy
• 2 rekordy długości 7 sekundy każdy
• 1 rekord długości 9 sekund
Przebieg graficzny zakłócenia
Rejestracja wyłączeń awaryjnych
W przekaźnikach MiCOM przechowywane są dane z 25 ostatnich zdarzeń związanych z wyłączeniami. Każde zdarzenie zawiera:
• wskaźnik zdarzenia,
• wartości prądów,
• czas wyłączenia.
Wskaźniki zdarzeń pozwalają użytkownikowi dokładnie zidentyfikować zakłócenie
i kontrolować nastawy parametrów w przekaźniku.
Znacznik czasu
Przekaźniki MiCOM P12x zapisują do pamięci zdarzenia z dokładnością 1 ms. Aby
uchronić się przed samoczynną zmianą czasu zegara wewnętrznego należy go
cyklicznie synchronizować. W tym celu P12x oferuje 2 rozwiązania:
• Synchronizacja z systemu nadrzędnego poprzez tylny port komunikacyjny RS485
• Synchronizacja z zewnętrznego źródła GPS poprzez dedykowane wejście binarne
Zewnętrzna zwłoka czasowa
Zwłoka czasowa tZZ może być skojarzona z każdym wejściem binarnym. Po aktywacji danego wejścia czas ten zostaje uruchomiony i po jego odmierzeniu – skojarzony sygnał może pobudzić wybrane wyjście przekaźnikowe. Funkcja ta nadaje się
idealnie do realizacji prostych automatyk stacyjnych z opóźnieniem czasowym.
Komunikacja
Wszystkie modele przekaźników serii MiCOM P12x posiadają z tyłu port komunikacyjny RS 485 odpowiadający protokołom MODBUS, Courier, IEC 60870-5-103 lub
DNP3.0. Przekaźniki mogą przesłać do lokalnego systemu kontroli np. MiCOM S10,
ESC lub zdalnie do systemów SCADA informacje o: pomiarach, alarmach, nastawach,
zdarzeniach, przebiegach zakłóceń itp. Parametry komunikacyjne (adres przekaźnika,
prędkość transmisji, parzystość itd.) można zaprogramować za pomocą klawiatury.
Pod dolną klapką dostępny jest port RS232. Pełni od dwojaką rolę. Przede wszystkim
pozwala na parametryzację urządzenia w trybie automatycznym, a także na odczyt
zarejestrowanych przez urządzenie zdarzeń i zakłóceń. Jego dodatkowa funkcjonalność
to możliwość zmiany wersji oprogramowania przez służby serwisowe.
UWAGA:
Wszystkie dostępne rejestry przechowywane są w 20 MB
pamięci Flash i nie wymagają zasilania bateryjnego
[ Zabezpieczenia ] Seria Px20
6
INTERFEJS UŻYTKOWNIKA
Wyświetlacz i menu
Wszystkie funkcje zabezpieczeniowe, automatyka, komunikacja, diody LED,
wejścia i wyjścia mogą być programowane i modyfikowane na panelu przednim (HMI).
32-znakowy, podświetlany wyświetlacz alfanumeryczny dostarcza użytkownikowi informacji eksploatacyjnych takich jak zakłócenia, pomiary, nastawy itp.
Struktura menu zapewnia łatwą obsługę i szybki dostęp do danych.
Przekaźniki P12x są urządzeniami wielojęzycznymi, gdzie wyboru języka wyświetlanego menu dokonuje się poprzez zmianę jednego parametru nastaw.
Klawiatura
Siedmioprzyciskowa klawiatura membranowa na
panelu przednim pozwala użytkownikowi na łatwy
dostęp do danych w przekaźnikach MiCOM.
Oprogramowanie lokalne
Aby umożliwić łatwą obsługę przekaźników serii
MiCOM P12x każdy model posiada z tyłu port
komunikacji szeregowej typu RS 485, dodatkowo
posiadają na panelu przednim port typu RS 232
przeznaczony do podłączenia komputera klasy
PC z zainstalowanym oprogramowaniem lokalnym
Micom S1 Studio.
Oprogramowanie to pracuje w środowisku MS
Windows, umożliwia programowanie funkcji każdego modelu przekaźnika MiCOM P12x.
Może również służyć do aktualizowania rejestrów
zdarzeń, zakłóceń, nastaw lub pomiarów.
Budowa przekaźnika
Diody LED
Czterem diodom w przekaźnikach MiCOM przypisane są stałe funkcje (wyłączenie, alarm, zasilanie, watchdog). Sygnalizacja ostrzeżeń i wyłączeń może
być potwierdzona lokalnie lub zdalnie.
Programowalne diody LED
Każdy model przekaźnika MiCOM P12x umożliwia dowolne zaprogramowanie
4 diod.
Użytkownik może przydzielić funkcję lub kombinację progów zadziałania niezależnie dla każdej diody.
Obudowa
Wszystkie modele MiCOM P12x mają
budowę kompaktową. Posiadają one nietypową
cechę polegającą na możliwości wyciągnięciu
pakietu elektroniki z zamontowanej w rozdzielnicy
obudowie. Dzięki temu zyskuje się cenny czas
związany z demontażem i montażem obwodów
wtórnych do listwy zaciskowej P12x na czas testów lub serwisowania urządzeń. Przy wyjmowaniu
przekaźnika z obudowy automatycznie zwierane
są obwody wtórne przekładników prądowych.
Przekaźniki serii MiCOM mogą być zamontowane
za lub na tablicy, w tym drugim przypadku poprzez
wykorzystanie dedykowanego adaptera. Posiadają
obudowę metalową w standardzie 4U.
Połączenia
Złącza typu MIDOS 2 lub 3x28 zacisków
(double Faston 2 x 6.35 mm plus śruba M4).
Wszystkie modele MiCOM P12x mają
budowę kompaktową. Posiadają one nietypową cechę
polegającą na możliwości wyciągnięciu pakietu elektroniki z zamontowanej w rozdzielnicy obudowie.
[ Zabezpieczenia ] Seria Px20
7
DANE TECHNICZNE
Wejścia i wyjścia
Wejścia
Prąd fazowy In
Prąd ziemnozwarciowy Ion
Częstotliwość
1i5A
1i5A
50/60 Hz - znamionowa
45 do 65 Hz - zakres pracy
Zasilanie napięciem pomocniczym
2 zakresy
lub zasilanie uniwersalne
Podtrzymanie napięcia zasilania
24–60 VDC
48–250 VDC / 48–250 VAC
24–250 VDC /AC
50 ms
Pobór mocy
Obwody prądowe fazowe
Obwody prądowe ziemnozwarciowe
Zasilanie napięciem pomocniczym DC
AC
Wejścia cyfrowe (na każde wejście)
< 0.3 VA dla 5A
< 0.08 VA dla 1A
3 W + 0,25 W na pobudzony przekaźnik
6 VA + 0,4 VA na pobudzony przekaźnik
10 mA
Wytrzymałość termiczna
Prąd fazowy i prąd doziemny
Dokładność
Progi zabezpieczenia
Zwłoki czasowe
Pomiary
100 In przez 1 s
40 In przez 2 s
4 In przy pracy ciągłej
+/- 2 %
+/- 2 % lub 10 ms
+/- 0,5 % lub 10 mA
Przekaźniki wyjściowe
Wartości znamionowe styków
Podtrzymanie:
Otwieranie:
Trwałość łączeniowa
Czas działania
Zamknięcie: 30 A i podtrzym. przez 3 s
5 A ciągle
250 VDC : 25 W przy (L/R = 40 ms)
250 VDC : 50 W
220 VAC : 5 A przy cos ф = 0,6
> 100 000 zadziałań
< 7 ms
Wejścia binarne
Obciążenie
Czas reakcji
10 mA na wejście
< 5 ms
[ Zabezpieczenia ] Seria Px20
8
U pom. przekaźnika
Un
U robocze
Wejścia logiczne
Un
Umin
T
48-250 Vdc
48-240 Vac
38,4-300 Vdc
38,4-264 Vac
24-250 Vdc
24-240 Vac
19,2 Vdc
19,2 Vac
35 mA
H
48-250 Vdc
48-240 Vac
38,4-300 Vdc
38,4-264 Vac
129 Vdc
105 Vdc
3 mA @ 129 Vdc
V
48-250 Vdc
48-240 Vac
38,4-300 Vdc
38,4-264 Vac
110 Vdc
77 Vdc
7,3 mA @ 110 Vdc
W
48-250 Vdc
48-240 Vac
38,4-300 Vdc
38,4-264 Vac
220 Vdc
154 Vdc
3,4 mA @ 220 Vdc
Z
24-250 Vdc
24-250 Vac
19,2-300 Vdc
19,2-264 Vac
24-250 Vdc
24-240 Vac
19,2 Vdc
19,2 Vac
35 mA
Kod
zam.
Imax
I obc (po 2 ms)
I obc max
2,3 mA
300 Vdc
264 Vac
145 Vdc
132 Vdc
262 Vdc
2,3 mA
Parametry mechaniczne
Wejścia
Prąd fazowy In
Prąd ziemnozwarciowy Ion
Obudowa
Wysokość
Głębokość
Szerokość
Waga
P12x
1i 5A
1i 5A
4U (177 mm)
230 mm
20 TE
ok. 3,0 kg
Montaż
Zatablicowy lub natablicowy poprzez zamawiany osobno adapter
Listwa zaciskowa
Podwójne wtyki konektorowe oraz zaciski śrubowe M4
Stopień ochrony
Zgodnie z IEC 60529: 2001
- IP52 panel czołowy
- IP50 korpus obudowy
- IP10 listwa zaciskowa
Funkcje zabezpieczeniowe
Zabezpieczenie nadmiarowo prądowe
Od zwarć międzyfazowych I> I>>, I>>> Od zwarć doziemnych wersja C wersja B wersja A Czas działania bezzwłoczny Czas odpadu Czas zwłoki t>, t>>, t>>> Czas zwłoki to>, to>>, to>>>, to>>>>
Krzywe zależne typ IEC: typ IEEE/ANSI: 0,10 do 25,00 In
0,5 do 40,00 In
0,002 do 1 In
0,01 do 8 In
0,5 do 40 In
<30 ms
30 ms
0 do 150,00 s
0 do 150,00 s
Z krótkim czasem zwłoki ( A )
Standardowa zależna ( IEC )
Silnie zależna ( IEC )
Bardzo silnie zależna ( IEC )
Z długim czasem zwłoki ( A )
Z krótkim czasem zwłoki (CO2 )
Umiarkowanie zależna ( ANSI )
Zależna ( CO8 )
300 Vdc
264 Vac
[ Zabezpieczenia ] Seria Px20
9
Elektromechaniczna: Prostownikowa: LABORELEC Współczynnik TMS Czas podtrzymania Silnie zależna ( ANSI )
Bardzo silnie zależna ( ANSI )
typ RI
typ RC
1, 2, 3 (tylko dla Io = 0,01 do 8 In)
0,025 do 1,500
0 do 600,00 s
Zabezpieczenie przeciążeniowe
Kryterium prądu cieplnego Iθ> Stała czasowa Współczynnik bezpieczeństwa K Graniczne obciążenie cieplne alarmowe Graniczne obciążenie cieplne wyłączenia 0.10 do 3,20 In
1 do 200 min
1,00 do 1,50
50 do 200%
50 do 200%
Zabezpieczenie nadprądowe składowej przeciwnej
Zakres prądowy składowej przeciwnej Is2>, Is2>> Opóźnienia czasowe Krzywe zależne (Is2>) typ IEC: typ IEEE/ANSI: Elektromechaniczna: Prostownikowa: Współczynnik TMS Czas podtrzymania 0.10 do 40,00 In
0 do 150,00 s
Z krótkim czasem zwłoki ( A )
Standardowa zależna ( IEC )
Silnie zależna ( IEC )
Bardzo silnie zależna ( IEC )
Z długim czasem zwłoki ( A )
Z krótkim czasem zwłoki (CO2 )
Umiarkowanie zależna ( ANSI )
Zależna ( CO8 )
Silnie zależna ( ANSI )
Bardzo silnie zależna ( ANSI )
typ RI
typ RC
0,025 do 1,500
0,04 do 100,00 s
Zabezpieczenie podprądowe
Zakres prądowy Opóźnienia czasowe 0.20 do 1,00 In
0 do 150,00 s
Funkcja
Zakres
Dokładność
I>, I>>, I>>>
0,1 do 40 In
± 2%
Io>, Io>>, Io>>>
0.002 do 1Ion
0.01 do 8 Ion
0.1 do 40 Ion
± 2%
Is2>, Is2>>
0,1 do 40 In
± 2%
I<
Uszk.Przewód
Przeciążenie
0,2 do 1 In
20 do 100%
0,1 do 3,2 In
± 2%
± 3%
± 3%
Rozruch
DT: Is±2%
IDMT:1,1Is±2%
Powrót
0,95Is±2%
1,05Is±2%
Dokł.czasu
±2% +30..50ms
±5% +30..50ms
DT: Is±2%
IDMT:1,1Is±2%
0,95Is±2%
1,05Is±2%
±2% +30..50ms
±5% +30..50ms
DT: Is±2%
IDMT:1,1Is±2%
DT: Is±2%
DT: Is±3%
IDMT:Is±3%
0,95Is±2%
1,05Is±2%
1,05Is±2%
0,95Is±3%
0,97Is±3%
±2% +30..50ms
±5% +30..50ms
±2% +30..50ms
±2% +30..50ms
±5% +30..50ms
[ Zabezpieczenia ] Seria Px20
10
Parametry funkcji kontrolnych i automatyk
Kontrola i nadzór łączników
Sumaryczna wartość prądów kumulowanych SAx Wartość wykładnika „x” Liczba łączeń Czas potwierdzenia otwarcia / zamknięcia wyłącznika Impuls otwarcia / zamknięcia wyłącznika 0 do 4000 MAx
1 lub 2
0 do 50 000
0.05 do 1,00 s
0 do 5,00 s
Lokalna rezerwa wyłącznikowa
Opóźnienia czasowe Zakres nastawy prądu 0,01 do 10,00 s
2 do 100 % In
Uszkodzony przewód
Stosunek Is2 / Is1 Opóźnienia czasowe 20 do 100 %
0 do 14400 s
SPZ
Liczba cykli fazowych Liczba cykli ziemnozwarciowych Przerwa beznapięciowa tBN1, tBN2 Przerwa beznapięciowa tBN3, tBN4 Czas blokowania tBlA Czas blokowania tI 0 do 4
0 do 4
0,01 do 300,00 s
0,01 do 600,00 s
0,02 do 600,00 s
0,02 do 600,00 s
Pierwsze załączenie (Zimny rozruch)
Funkcje zabezpieczeniowe Zakres Opóźnienia czasowe I>, I>>, I>>>, Io>, Io>>, Io>>>
Przec.Cpl, Is2>, Is2>>
100 do 500 %
0,1 do 3600,0 s
Załączenie na zwarcie
Wyłączenie Opóźnienia czasowe I>> lub I>>>
0 do 0,50 s
Blokowanie od 2-ej harmonicznej
Blokowanie Współczynnik 2H Czas podtrzymania tReset funkcje nadprądowe
10,0% do 35,0%
0 do 2,0 s
Wejścia zewnętrzne ZZ1 – ZZ5
Opóźnienia czasowe 0 do 200,00 s
Komunikacja RS 485
Protokół Medium transmisyjne Adres Prędkość transmisji IEC 60870-5-103, Courier, Modbus RTU, DNP3.0
skrętka
1 do 255
300 do 38400 bit/s
Komunikacja RS 232
Protokół Adres Prędkość transmisji Modbus
1 do 254
19200 bit/s
[ Zabezpieczenia ] Seria Px20
11
Testy zewnętrzne
Środowisko elektryczne
Zakłócenia na wysokie częstotliwości
IEC 61000-4-1 Szybkie zakłócenia przejściowe
IEC 61000-4-4 ANSI C37.90.1 2,5 kV sygnał wspólny; klasa 3
1 kV sygnał różnicowy; klasa 3
4 kV napięcie pomocnicze, klasa 4
4 kV inne, klasa 4
Wyładowanie elektrostatyczne
IEC 61000-4-2 8 kV, klasa 4
Impuls radiowy
ANSI C37.90.2 IEC 61000-4-3 35 V /m
10 V /m
Wytrzymałość na wysokie napięcie
Wytrzymałość dielektryczna (50/60Hz)
IEC 60255-5 Wysokie napięcie impulsowe (1.2/50 μs)
IEC 60255-5 5 kV sygnał wspólny
1 kV sygnał różnicowy
Wytrzymałość izolacji
IEC 60255-5 Wytrzymałość środowiskowa
Temperatura
IEC 60255-6 Wilgotność
IEC 60068-2-3 Stopień ochrony obudowy
IEC 60529 2 kV sygnał wspólny
1 kV sygnał różnicowy
> 1000 MΩ
magazynowania -25°C do +70°C
robocza -25°C do + 55°C
56 dni przy wilgotności względnej 93%
w temp. 40°C
IP 52
Wibracje
IEC 60255-21-1 trwałość i wytrzymałość, klasa 2
Wstrząsy i uderzenia
IEC 60255-21-2 trwałość i wytrzymałość, klasa 1
Wytrzymałość sejsmiczna
IEC 60255-21-3 klasa 2
Zgodność na kompatybilność elektromagnetyczną EMC
89/336/EEC
93/31/EEC
93/68/EEC
Zgodność z Dyrektywą Komisji Europejskiej dotyczącej Do ustalenia zgodności wykorzystano ogólne standardy: EMC EN50081-2: 1994
EN60952-2: 1995
Bezpieczeństwo wyrobu
72/23/EEC
Zgodność z Dyrektywą Komisji Europejskiej dotyczącej Niskich Napięć
Do ustalenia zgodności wykorzystano ogólne standardy: EN61010-1: 1993/A2: 1995
EN60950: 1992/A11: 1997
[ Zabezpieczenia ] Seria Px20
SCHEMATY PRZYŁĄCZEŃ ZEWNĘTRZNYCH
Schemat przyłączeń zewnętrznych MiCOM P120 i P121
12
[ Zabezpieczenia ] Seria Px20
Schemat przyłączeń zewnętrznych MiCOM P122 i P123
13
[ Zabezpieczenia ] Seria Px20
14
Połączenie za pomocą
2 przekładników fazowych i przekładnika Ferrantiego
Szyny SN
Obwody pomiaru
prądu
L1
L2
L3
L1 L2 L3
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
5A
1A
[ Zabezpieczenia ] Seria Px20
WYMIARY ZEWNĘTRZNE
MiCOM P12x [20TE]
15
[ Zabezpieczenia ] Seria Px20
16
NOTATKI
Schneider Electric Energy Poland Sp. z o.o.
Zakład Automatyki i Systemów Elektroenergetycznych
58-160 Świebodzice, ul. Strzegomska 23/27
Tel. 74 854 84 10, Fax 74 854 86 98
[email protected]
www.schneider-electric.com
www.schneider-electric.pl
2014 Schneider Electric Energy Poland Sp. z o.o. Logo Schneider Electric oraz nazwy pochodne są
prawnie chronionymi znakami handlowymi i usługowymi firmy Schneider Electric. Pozostałe nazwy własne,
zarejestrowane lub nie, są własnością odpowiadających im firm.
Firma Schneider Electric Energy Poland Sp. z o.o. prowadzi politykę ciągłego rozwoju. W związku z tym
prezentowane wyroby mogą ulegać zmianie. Pomimo ciągłego uaktualniania publikacji, niniejsza broszura
jest jedynie informacją o wyrobach spółki. Jej treść nie jest ofertą sprzedaży, a przykłady zastosowań
są podane jedynie w celu lepszego zrozumienia zasady działania wyrobu i nie należy ich traktować jako
gotowych rozwiązań projektowych.
2014-05
