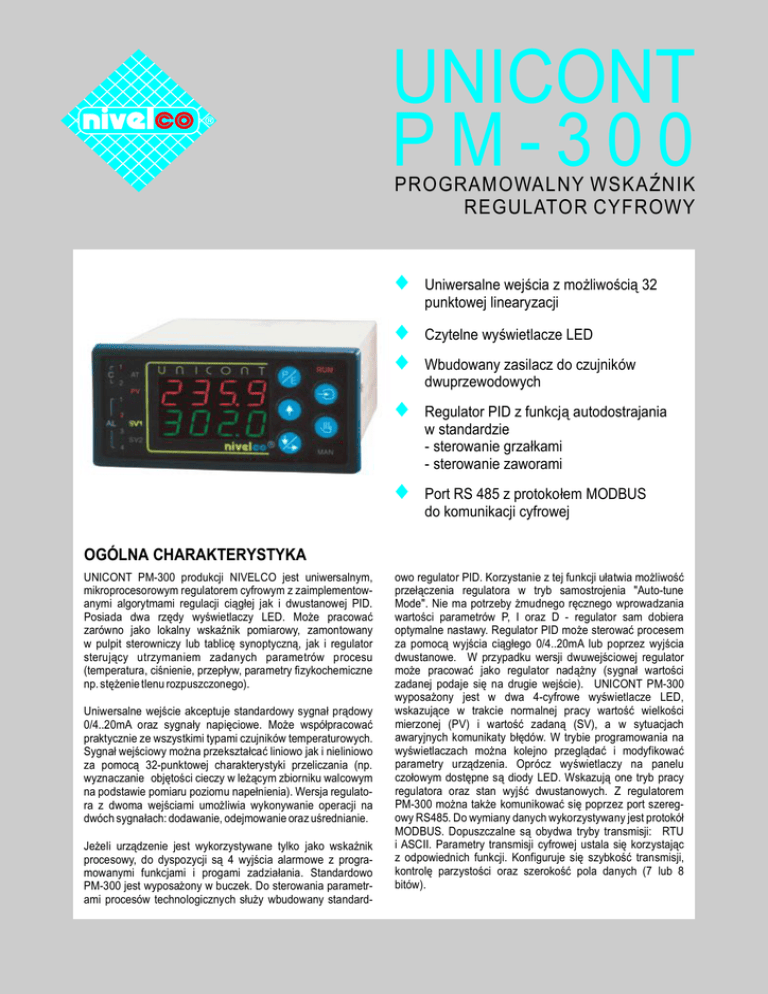

unicont pm-300

UNICONT
PM-300
PROGRAMOWALNY WSKAŹNIK
REGULATOR CYFROWY
6
Uniwersalne wejścia z możliwością 32
punktowej linearyzacji
6
6
Czytelne wyświetlacze LED
6
Regulator PID z funkcją autodostrajania
w standardzie
- sterowanie grzałkami
- sterowanie zaworami
6
Port RS 485 z protokołem MODBUS
do komunikacji cyfrowej
Wbudowany zasilacz do czujników
dwuprzewodowych
OGÓLNA CHARAKTERYSTYKA
UNICONT PM-300 produkcji NIVELCO jest uniwersalnym,
mikroprocesorowym regulatorem cyfrowym z zaimplementowanymi algorytmami regulacji ciągłej jak i dwustanowej PID.
Posiada dwa rzędy wyświetlaczy LED. Może pracować
zarówno jako lokalny wskaźnik pomiarowy, zamontowany
w pulpit sterowniczy lub tablicę synoptyczną, jak i regulator
sterujący utrzymaniem zadanych parametrów procesu
(temperatura, ciśnienie, przepływ, parametry fizykochemiczne
np. stężenie tlenu rozpuszczonego).
Uniwersalne wejście akceptuje standardowy sygnał prądowy
0/4..20mA oraz sygnały napięciowe. Może współpracować
praktycznie ze wszystkimi typami czujników temperaturowych.
Sygnał wejściowy można przekształcać liniowo jak i nieliniowo
za pomocą 32-punktowej charakterystyki przeliczania (np.
wyznaczanie objętości cieczy w leżącym zbiorniku walcowym
na podstawie pomiaru poziomu napełnienia). Wersja regulatora z dwoma wejściami umożliwia wykonywanie operacji na
dwóch sygnałach: dodawanie, odejmowanie oraz uśrednianie.
Jeżeli urządzenie jest wykorzystywane tylko jako wskaźnik
procesowy, do dyspozycji są 4 wyjścia alarmowe z programowanymi funkcjami i progami zadziałania. Standardowo
PM-300 jest wyposażony w buczek. Do sterowania parametrami procesów technologicznych służy wbudowany standard-
owo regulator PID. Korzystanie z tej funkcji ułatwia możliwość
przełączenia regulatora w tryb samostrojenia "Auto-tune
Mode". Nie ma potrzeby żmudnego ręcznego wprowadzania
wartości parametrów P, I oraz D - regulator sam dobiera
optymalne nastawy. Regulator PID może sterować procesem
za pomocą wyjścia ciągłego 0/4..20mA lub poprzez wyjścia
dwustanowe. W przypadku wersji dwuwejściowej regulator
może pracować jako regulator nadążny (sygnał wartości
zadanej podaje się na drugie wejście). UNICONT PM-300
wyposażony jest w dwa 4-cyfrowe wyświetlacze LED,
wskazujące w trakcie normalnej pracy wartość wielkości
mierzonej (PV) i wartość zadaną (SV), a w sytuacjach
awaryjnych komunikaty błędów. W trybie programowania na
wyświetlaczach można kolejno przeglądać i modyfikować
parametry urządzenia. Oprócz wyświetlaczy na panelu
czołowym dostępne są diody LED. Wskazują one tryb pracy
regulatora oraz stan wyjść dwustanowych. Z regulatorem
PM-300 można także komunikować się poprzez port szeregowy RS485. Do wymiany danych wykorzystywany jest protokół
MODBUS. Dopuszczalne są obydwa tryby transmisji: RTU
i ASCII. Parametry transmisji cyfrowej ustala się korzystając
z odpowiednich funkcji. Konfiguruje się szybkość transmisji,
kontrolę parzystości oraz szerokość pola danych (7 lub 8
bitów).
DANE TECHNICZNE
Termopary: K, J, T, E, L, U, N, R, S, B, M, A, C,
2 wejścia uniwersalne
Rezystancja wejściowa
Wyjścia
Wersja standardowa:
- 2 przekaźniki regulatora/alarmu
- wyjście prądowe
- alarm dźwiękowy (buzzer)
Opcjonalnie:
- zamiennie wyjścia półprzewod. regulatora
- 2 przekaźniki alarmu (NO)
- drugie wyjście prądowe
- zasilacz pomocniczy
- komunikacja cyfrowa
- 32 punktowa linearyzacja wejścia
Algorytmy regulacji:
ON/OFF, P, PD, PI, PID (Autodostrajanie)
- Regulacja grzanie/chłodzenie
- Sterowanie zaworami
- 2 niezależne konfiguracje regulatorów PID
- Ręczna regulacja zaworów
PV – wielkość
mierzona/regulowana
SV – wartość zadana
C1 wyjście sterujące
Wyświetlacz C2 wyjście sterujące
AL1…AL4 wyjścia alarmowe
Tryb ręczny
Regulacja włącz./wył. (RUN)
Aktywna wartość zadana SV1
Aktywna wartość zadana SV2
Tryb autodostrajana (AT)
Ustawianie
Dokładność ustawiania i wyświetlania
Sygnalizacja przerwy połączenia do czujnika
Kompensacja zimnych końców
Kompensacja rezystancji przewodów
Wilgotność otoczenia
Temperatura otoczenia
Zasilanie
Podłączenie elektryczne
Izolacja
Stopień ochrony obudowy standardowej
Stopień ochrony po zamontowaniu w pulpit
Stopień ochrony obudowy z zamykanymi
drzwiami
Pamięć danych
Wymiary
Waga
2
Termometry rezystancyjne (RTD) : Pt 100, JPt 100, Pt 1000, JPt 1000, Cu 100, Ni 100
Prąd: 4-20 mA, 0-20 mA
Napięcie: -5+20 mV, 0-100 mV, 0-500 mV
Rezystancja: 0-500 Ω, 0-2000 Ω
Wejście prądowe: 10 Ω. Wejście napięciowe: >10 MΩ
2 przekaźniki
regulatora/alarmu
Styki przełączne, obciążalność: 250 V AC 5A
2 przekaźniki alarmu
Styk NO, obciążalność: 30V DC/250V AC 3A
2 wyjścia półprzewodnikowe
(do sterowania SSR)
Obciążalność : 12V DC 15mA
(montowane zamiennie w miejsce przekaźników regulatora)
2 wyjścia prądowe
0/4-20 mA DC (max. obciążenie 600 ohm), separacja galwaniczna,
zabezpieczenie zwarciowe, programowalne
24V DC, 100 mA, zabezpieczenie zwarciowe
Zasilacz pomocniczy
Prędkość transmisji : 600-38400 bps
Adres urządzenia: 1…254 (ustawialny)
RS485 MODBUS
Parametr
Zakres proporcjonalności (P)
Czas całkowania (I)
Czas różniczkowania (D)
Okres impulsowania (T)
Strefa martwa
Histereza
Zakres zmian
0,0 – 409,5%
0 – 4095 s
0 – 4095 s
0 – 255 s
0 – 255
0 – 255
Jednostka
0,1%
1s
1s
1s
Rozdzielczość PV
Rozdzielczość PV
Czerwony 7 segmentowy wyświetlacz LED, 4 cyfry, wysokość znaków 10 mm
Zielony 7 segmentowy wyświetlacz LED, 4 cyfry, wysokość znaków 10 mm
Pomarańczowy LED (C1)
Pomarańczowy LED (C2)
Czerwony LED (AL1…AL4)
Czerwony LED
Czerwony LED
Zielony LED
Zielony LED
Czerwony LED
Cyfrowo, przyciskami na panelu przednim
± 0,2% zakresu ± 1 cyfra
“ Er 11” na wyświetlaczu SV
Zewnętrzny czujnik temperatury lub funkcja programowa
Podłączenie 3 przewodowe - kompensacja automatyczna
Max .85%
Pracy: 0°C…+55°C , Przechowywania: -20°C…+60°C
85…265V AC, 50/60 Hz, 8 VA i 120 V…375 V DC, 8 VA
lub 18.. 24 V AC/DC, 8 VA lub 16 .. 32 V DC, 8 VA
Wtyczki z zaciskami 2,5 mm2
Klasa II.
Przód: IP65, Tył: IP20
IP54 - z gumową uszczelką (zamawiane osobno)
Przód: IP54, Tył: IP20
EEPROM
101,5 x 48 x 160 mm
0,3 kg
PM-300
MONTAŻ I PODŁĄCZENIE ELEKTRYCZNE
Regulator UNICONT PM-300 posiada obudowę wykonaną z tworzywa sztucznego. Jest przeznaczony do montażu
panelowego i mocuje się go w tablicy za pomocą uchwytów montażowych dostarczonych wraz z urządzeniem.
Wymiary obudowy oraz otworu pod montaż urządzenia :
OPIS ZACISKÓW ELEKTRYCZNYCH REGULATORA
1
2
3
4
5
6
7
8
9
10
 MAINS:
 C1/AL1:
 C2/AL2:
 Iout1:
 IN1:
 AL3-AL4:
 RS485:
 Ut:
 Iout2:
 IN2:
Zasilanie
Wyjście stykowe dla sterowania lub sygnalizacji alarmowej
Wyjście stykowe dla sterowania lub sygnalizacji alarmowej
Wyjście prądowe
Wejście uniwersalne
Wyjścia stykowe dla sygnalizacji alarmowej
Port RS485
Zasilacz pomocniczy 24VDC/100mA
Wyjście prądowe
Wejście uniwersalne
SCHEMAT POŁĄCZEŃ DLA RÓŻNYCH SYGNAŁÓW WEJŚCIOWYCH
PM-300
3
PODSTAWOWE FUNKCJE
• MODBUS
• wyjścia dwustanowe
• wyjścia prądowe
• zasilacz pętli prądowej
• Wyświetlacze LED
• Wbudowany buczek
• Programowalne progi
alarmowe
• Sterowanie
włącz/wyłącz
• Regulator PID
• Autodostrajanie
• 0/4..20 mA
• Pt 100, Pt 1000, Cu 100 ...
• Termopary
• Potencjometry
• Sygnały napięciowe
KODY ZAMAWIANIA
UNICONT
Obudowa
Standard
Drzwi z zamkiem
Wyjścia
Kod
C1, C2 lout1
C1, C2 lout1, lout2, UT
M
Z
C1, C2 lout1, AL3, AL4
C1, C2 lout1, lout2, UT, RS 485, AL3, AL4
Wejścia
IN 1
IN 1+IN 2
IN 1+Iinearyzacja 32 punktowa
Kod
1
2
3
SSR1, SSR2, lout1
SSR1, SSR2, lout1, lout2, UT
SSR1, SSR2, lout1, AL3, AL4
SSR1, SSR2, lout1, lout2, UT, RS 485, AL3, AL4
Kod
1
2
3
4
5
6
7
8
IN 1+IN 2+Iinearyzacja 32 punktowa 4
Zasilanie
85...265 V AC, 120...375 V DC
18...24 V AC lub 16...32 V DC
12 V DC
Gdzie:
IN1, IN2 : wejścia uniwersalne
C1/AL1, C2/AL2 : SPDT wyjścia przekaźnikowe przełączne NO/NC
AL3, AL4 : SPST wyjścia przekaźnikowe NO
SSR1, SSR2 : wyjścia półprzewodnikowe (do sterowania przekaźników SSR)
Iout1, Iout2 : 0/4-20mA wyjścia prądowe
UT : zasilacz pomocniczy 24VDC
RS485: szeregowy port komunikacyjny
Linearyzacja: maksymalnie 32-punktowa krzywa linearyzacji wielkości wejściowej
NIVELCO PROCESS CONTROL CO.
1 0 4 3 B U D A P E S T, D U G O N I C S U . 1 1 .
PHONE (36-1) 369-7575 6 FAX: (36-1) 369-8585
E-mail: [email protected]
http://www.nivelco.com
Kod
1
2
3
NIVELCO- POLAND SP. Z O.O.
44-100 GLIWICE, UL. CHORZOWSKA 44B
TEL.: (32) 270 37 01 6 FAX: (32) 270 38 32
E-mail: [email protected] http://www.nivelco.pl
