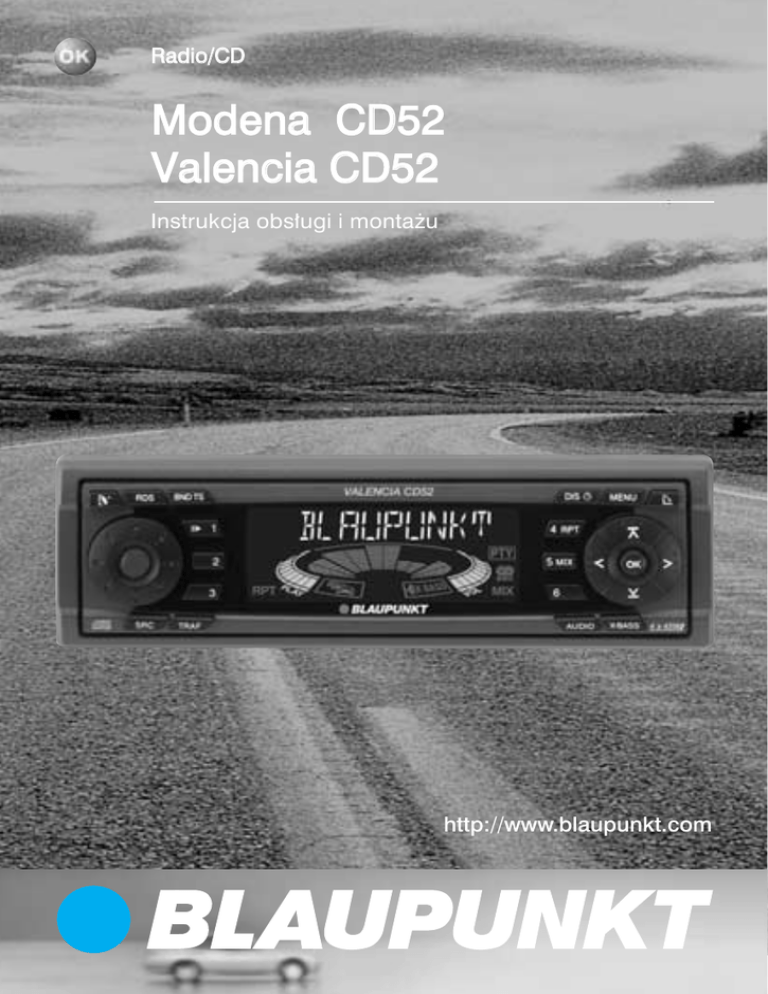

Modena CD52 Valencia CD52

Radio/CD
Modena CD52
Valencia CD52
Instrukcja obs∏ugi i monta˝u
http://www.blaupunkt.com
ELEMENTY OBS¸UGI
4
2
1
5
3
16
2
6
15
7
14
8
9
13 12 11
10
ELEMENTY OBS¸UGI
Elementy obs∏ugi
1
Przycisk
do otwierania zdejmowanego panelu sterowania (Release-Panel).
2
Pokr´t∏o regulacji g∏oÊnoÊci.
3
Przycisk do w∏àczania/wy∏àczania urzàdzenia;
w∏àczanie/wy∏àczanie uk∏adu wyciszania (MUTE).
4
5
Przycisk RDS – w∏àczanie/wy∏àczanie funkcji komfortu RDS (Radio Data
System), wybieranie wyÊwietlania „p∏ynàcych tekstów”.
Przycisk BND – wybierania êród∏a: tryb
pracy – radio;
wybieranie elementów pami´ci dla FM
(UKF)
zakresu fal (pasm cz´stotliwoÊci MW
(ÂR) i LW (D¸));
TS
Travelstore.
12 Przycisk X-BASS – w∏àczanie/wy∏àcza-
nie funkcji oraz ustawianie funkcji.
13 Przycisk AUDIO – ustawianie tonów
wysokich i niskich oraz konfiguracji
proporcji nag∏aÊniania (balnsu i fader).
14 Zespó∏ przycisków – 1 – 6
15
Przycisk TRAF – w∏àczanie/wy∏àczanie
gotowoÊci do odbierania komunikatów
dla kierowców.
16 Przycisk SRC – uruchamianie odtwarza-
nia ze êród∏a dêwi´ku: odtwarzacz p∏yt
CD, zmieniacz p∏yt CD (je˝eli jest pod∏àczony) oraz AUX .
– wyzwalanie funkcji
6
WyÊwietlacz.
7
Przycisk DIS – zmienianie informacji
wyÊwietlanych na wyÊwietlaczu.
/ – wyÊwietlanie aktualnego
czasu na wyÊwietlaczu.
8
Przycisk MENU – wywo∏ywanie menu
celem wykonania podstawowych ustawieƒ wyjÊciowych.
9
Przycisk
– do otwierania uchylnego
panelu sterowania (Flip-Release-Panel).
10
Zespó∏ przycisków – czterokierunkowy
(ko∏yskowy) ze strza∏kami.
11
Przycisk OK – s∏u˝y do zatwierdzania
rozkazów wprowadzanych w menu, oraz
wyzwalania funkcji SCAN.
3
SPIS TREÂCI
Elementy obs∏ugi . . . . . . . . . . . . . . . . . . . 3
Wskazówki i akcesoria . . . . . . . . . . . . . . . 6
6
Monta˝ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Akcesoria . . . . . . . . . . . . . . . . . . . . . . . . . 6
Bezpieczeñstwo ruchu drogowego . . . . . . .
Zdejmowany panel sterowania . . . . . . . . .
Zabezpieczenie przed kradzie˝à . . . . . . . .
Zdejmowanie panelu sterowania . . . . . . .
Zak∏adanie panelu sterowania . . . . . . . . .
8
8
8
8
W∏àczanie/wy∏àczanie urzàdzenia . . . . . .
W∏àczanie/wy∏àczanie za pomocà
stacyjki zap∏onu pojazdu . . . . . . . . . . . . .
W∏àczanie/wy∏àczanie za pomocà
przycisku
. ......................
W∏àczanie/wy∏àczanie poprzez
mechanizm wprowadzania p∏yty CD . . . .
Ustawianie systemu g∏oÊnoÊci . . . . . . . . .
Ustawianie poziomu g∏oÊnoÊci dla
momentu w∏àczania urzàdzenia . . . . . . . .
Natychmiastowe wyciszenie
g∏oÊnoÊci (MUTE) . . . . . . . . . . . . . . . . . . .
Uk∏ad wyciszania: telefon – audio/
nawigacja – audio . . . . . . . . . . . . . . . . . . .
Ustawianie g∏oÊnoÊci dêwi´ku
potwierdzenia . . . . . . . . . . . . . . . . . . . . . .
9
Tryb pracy – radio . . . . . . . . . . . . . . . . . .
W∏àczenie trybu pracy – radio . . . . . . . . .
RDS – funkcje komfortu odbioru
(AF, REG) . . . . . . . . . . . . . . . . . . . . . . . . . .
Wybieranie zakresu fal/elementu
pami´ci . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nastawianie stacji . . . . . . . . . . . . . . . . . . .
Nastawianie czu∏oÊci automatycznego
strojenia . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zapami´tywanie stacji . . . . . . . . . . . . . . . .
Automatyczne zapisywanie w pami´ci
najsilniejszych stacji (Travelstore) . . . . . . .
Przywo∏ywanie stacji z pami´ci . . . . . . . . .
Przes∏uchiwanie odbieralnych
stacji (SCAN) . . . . . . . . . . . . . . . . . . . . . . .
Nastawianie czasu przes∏uchiwania
(Scantime) . . . . . . . . . . . . . . . . . . . . . . . . .
4
9
9
9
9
9
9
9
10
11
11
11
11
12
12
12
12
13
13
13
PTY – Typ (rodzaj) programu . . . . . . . . . .
Optymalizacja odbioru radiowego . . . . . .
Prze∏àczanie wyÊwietlania
„p∏ynàcych tekstów” . . . . . . . . . . . . . . . . .
Prze∏àczanie wyÊwietlania . . . . . . . . . . . .
13
14
15
15
Komunikaty dla kierowców . . . . . . . . . . . . 16
W∏àczanie/wy∏àczanie pierwszeƒstwa
komunikatów dla kierowców . . . . . . . . . . . 16
Ustawianie g∏oÊnoÊci komunikatów
dla kierowców . . . . . . . . . . . . . . . . . . . . . . 16
Tryb pracy – odtwarzacz p∏yt CD . . . . . . .
W∏àczanie trybu odtwarzania p∏yt CD,
wk∏adanie p∏yty CD . . . . . . . . . . . . . . . . . .
Wybór utworu . . . . . . . . . . . . . . . . . . . . . .
Szybkie poszukiwanie utworu . . . . . . . . . .
Szybkie przeszukiwanie (z pods∏uchem) .
Odtwarzanie utworów w przypadkowej
kolejnoÊci (MIX) . . . . . . . . . . . . . . . . . . . . .
Krótkie przes∏uchiwanie
utworów (SCAN) . . . . . . . . . . . . . . . . . . . .
Powtórne odtwarzanie poszczególnych
utworów (REPEAT) . . . . . . . . . . . . . . . . . .
Przerwa w odtwarzaniu (Pause) . . . . . . . .
Zmiana treÊci wyÊwietlanej informacji . . .
Pierwszeñstwo komunikatów dla
kierowców podczas trybu pracy –
– odtwarzacz p∏yt CD . . . . . . . . . . . . . . . .
Wyjmowanie p∏yty CD . . . . . . . . . . . . . . .
Tryb pracy – zmieniacz p∏yt CD . . . . . . . .
W∏àczanie trybu pracy – zmieniacz
p∏yt CD . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wybór p∏yty CD . . . . . . . . . . . . . . . . . . . . .
Wybór utworu . . . . . . . . . . . . . . . . . . . . . .
Szybkie przeszukiwanie (z pods∏uchem) . . .
Zmiana treÊci wyÊwietlanej informacji . . .
Powtórne odtwarzanie poszczególnych
utworów lub ca∏ych p∏yt CD (REPEAT) . . .
Odtwarzanie utworów w przypadkowej
kolejnoÊci (MIX) . . . . . . . . . . . . . . . . . . . . .
Krótkie przes∏uchiwanie wszystkich
utworów ze wszystkich p∏yt CD (SCAN) . .
Przerwa w odtwarzaniu (Pause) . . . . . . . .
17
17
17
17
17
17
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
20
SPIS TREÂCI
Zegar – wyÊwietlanie godziny . . . . . . . . . .
Krótkie wyÊwietlanie aktualnej godziny . .
Ustawianie zegara (aktualnej godziny) . . .
Ustawianie prezentacji godzin
(w formacie 12/24 godzinnym) . . . . . . . . .
Sta∏e wyÊwietlanie aktualnej godziny
przy wy∏àczonym zap∏onie . . . . . . . . . . . .
Krótkie wyÊwietlanie aktualnej godziny
przy wy∏àczonym urzàdzeniu . . . . . . . . . .
Ustawianie brzmienia dêwi´ku
i konfiguracji proporcji nag∏aÊniania . . . .
Ustawianie tonów niskich (Bass) . . . . . . .
Ustawianie tonów wysokich (Treble) . . . .
Ustawianie konfiguracji proporcji
nag∏aÊniania lewo/prawo (Balance) . . . . .
Ustawianie konfiguracji proporcji
nag∏aÊniania przód/ty∏ (Fader) . . . . . . . . .
21
21
21
21
21
21
22
22
22
22
22
Ustawianie X-BASS . . . . . . . . . . . . . . . . . . 23
Ustawianie stopnia intesywnoÊci
X-BASS . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Wskaênik poziomów sygna∏ów . . . . . . . . . 23
Ustawianie wskaênika poziomów
sygna∏ów . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Zewn´trzne êród∏a audio . . . . . . . . . . . . . 24
W∏àczanie/wy∏àczanie wejÊcia AUX . . . . . 24
Dane techniczne . . . . . . . . . . . . . . . . . . . .
Wzmacniacz . . . . . . . . . . . . . . . . . . . . . . .
Tuner . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Odtwarzacz p∏yt CD . . . . . . . . . . . . . . . . .
WyjÊcie przedwzmacniacza
(Pre-amp Out) . . . . . . . . . . . . . . . . . . . . . .
Czu∏oÊç wejÊciowa . . . . . . . . . . . . . . . . . .
24
24
24
24
24
24
Instrukcja monta˝u . . . . . . . . . . . . . . . . . . 25
Mi´dzynarodowe numery serwisów . . . . . 32
Polska: Telefon: (0-22) 836 56 91
Fax: (0-22) 715 49 98
Hotline: 0 800 118 922
5
WSKAZÓWKI I AKCESORIA
Wskazówki i akcesoria
Bezpieczeƒstwo ruchu drogowego
Dzi´kujemy za zakupienie niniejszego
urzàdzenia firmy Blaupunkt i ˝yczymy pe∏nego zadowolenia z eksploatacji nowego
sprz´tu.
Bezpieczeƒstwo ruchu drogowego
jest najwa˝niejsze. Prosimy obs∏ugiwaç
urzàdzenie tylko wtedy, gdy pozwala na to
sytuacja na drodze. Przed wyruszeniem
pojazdem w drog´, prosimy równie˝
przyswoiç sobie praktycznà obs∏ug´ urzàdzenia.
Podczas jazdy musi byç zagwarantowana odpowiednio wczesna s∏yszalnoÊç
sygna∏ów ostrzegawczych: np. Policji,
Stra˝y Po˝arnej oraz S∏u˝b Ratunkowych.
Zatem, nale˝y nastawiaç umiarkowany
poziom g∏oÊnoÊci urzàdzenia.
Przed pierwszym uruchomieniem urzàdzenia, nale˝y dok∏adnie zapoznaç si´ z ni niejszà instrukcjà.
Firma Blaupunkt stale pracuje nad tym aby
instrukcje by∏y proste i zrozumia∏e dla
u˝ytkownika. Jednak˝e, w przypadku jakichkolwiek pytaƒ, nale˝y zwróciç si´ do autoryzowanego dostawcy lub skorzystaç z Hotline Blaupunkt. Numer telefonu umieszczono na ostatniej stronie niniejszej instrukcji.
Na nasze wyroby zakupione na terenie Unii
Europejskiej udzielamy jednolitej gwarancji
producenta.
BLAUPUNKT
Robert Bosch Sp. z o.o.
ul. Poleczki 3
02-822 Warszawa
Tel. (22) 643 92 36
Fax: (022) 648 28 08
www.blaupunkt.com
Hotline: 0 800 118 922
Monta˝
Po podj´ciu decyzji o samodzielnym monta˝u urzàdzenia, nale˝y koniecznie przeczytaç instrukcj´ oraz zalecenia dotyczàce
monta˝u i pod∏àczenia, podane na koƒcu
niniejszej instrukcji.
Akcesoria
Nale˝y stosowaç jedynie akcesoria i cz´Êci zamienne dopuszczone przez firm´
Blaupunkt.
Zdalne sterowanie
Za pomocà zdalnego sterowania RC 08,
RC 10 (dost´pne jako wyposa˝enie dodatkowe), mo˝na obs∏ugiwaç najwa˝niejsze
funkcje radioodtwarzacza.
Wzmacniacz
Mo˝na zastosowaç wszystkie wzmacniacze produkcji firmy Blaupunkt.
Zmieniacze p∏yt CD
Mo˝na pod∏àczaç ni˝ej wymienione zmieniacze p∏yt CD produkcji firmy Blaupunkt:
CDC A 02, CDC A 06, CDC A 08, CDC
A 072 oraz IDC A 09.
Poprzez adapter (Blaupunkt Nr: 7 607 889
093) mo˝na tak˝e pod∏àczyç zmieniacz p∏yt
CD CDC A 05 lub CDC A 071.
6
ZDEJMOWANY PANEL STEROWANIA
Zdejmowany panel sterowania
➮
Zabezpieczenie przed kradzie˝à
Zatrzask blokujàcy panel sterowania zostanie zwolniony.
W celu ochrony przed kradzie˝à, urzàdzenie
zosta∏o wyposa˝one w zdejmowany panel
sterowania (Flip-Release-Panel).
Panel sterowania urzàdzenia nale˝y chroniç
przed kradzie˝à i przy ka˝dorazowym opuszczaniu pojazdu zabieraç go ze sobà. Nie
nale˝y pozostawiaç panelu w pojeêdzie,
nawet w ukrytym miejscu. Prosta
konstrukcja panelu umo˝liwia jego ∏atwe
zdejmowanie.
Wskazówka
Nie nale˝y dopuÊciç do upadku panelu
sterowania.
•
•
Panel sterowania nie powinien byç nara˝ony na bezpoÊrednie promieniowanie
s∏oneczne lub ciep∏a z innych êróde∏.
•
Panel sterowania nale˝y przechowywaç
w dostarczonym do tego celu futerale.
•
Nale˝y unikaç bezpoÊredniego dotykania r´koma do kontaktów w panelu sterowania. W razie koniecznoÊci, kontakty
nale˝y przemyç czystym alkoholem i wytrzeç tkaninà nie pozostawiajàcà zanieczyszczeƒ.
➮
Nacisnàç przycisk
.
Panel sterowania pociàgnàç troch´ do
przodu i nast´pnie, ruchem w lewo,
wyjàç z urzàdzenia.
•
Urzàdzenie wy∏àcza si´ po zdj´ciu panelu sterowania.
•
Aktualne, ostatnie ustawienia urzàdzenia
zostajà zapami´tane.
•
Znajdujàca si´ w urzàdzeniu p∏yta CD
pozostaje w mechaniêmie nap´du.
Zak∏adanie panelu sterowania
➮
➮
Panel sterowania wsunàç od lewej
strony do prawej, w prowadnice
urzàdzenia.
Lekko wcisnàç lewà stron´ panelu
sterowania, w kierunku urzàdzenia, a˝
w s∏yszalny sposób zaskoczy we w∏aÊciwe miejsce.
Zdejmowanie panelu sterowania
Wskazówka
Przy zak∏adaniu panelu sterowania nie
nale˝y naciskaç na wyÊwietlacz.
•
1
Je˝eli urzàdzenie by∏o w∏àczone w chwili
zdejmowania panelu sterowania, to po za∏o˝eniu panelu, urzàdzenie automatycznie
uruchomi si´ z zachowaniem ustawieƒ,
które by∏y w momencie zdj´cia panelu
(radio, odtwarzacz p∏yt CD, zmieniacz
p∏yt CD albo AUX).
7
W¸ÑCZANIE/WY¸ÑCZANIE
W∏àczanie/wy∏àczanie urzàdzenia
Do dyspozycji stoi szereg poni˝ej opisanych mo˝liwoÊci w∏àczania i wy∏àczania
urzàdzenia.
W∏àczanie/wy∏àczanie za pomocà
stacyjki zap∏onu pojazdu
Urzàdzenie mo˝na równie˝ w∏àczyç przy
wy∏àczonym stacyjkà zap∏onie.
W tym celu nale˝y nacisnàç przycisk
.
Wskazówka
• Przy wy∏àczonym zap∏onie, po godzinie, urzàdzenie automatycznie wy∏àczy
si´, co chroni akumulator przed roz∏adowaniem.
W∏àczanie/wy∏àczanie za pomocà
zdejmowanego panelu sterowania
➮
Zdjàç panel sterowania z urzàdzenia.
Urzàdzenie wy∏àczy si´.
➮
Za∏o˝yç ponownie panel sterowania.
Urzàdzenie zostanie w∏àczone. Uruchomià
si´ ostanie ustawienia (radio, odtwarzacz
p∏yt CD, zmieniacz p∏yt CD albo AUX).
W∏àczanie/wy∏àczanie za pomocà
przycisku
➮
➮
Celem w∏àczenia urzàdzenia nale˝y
nacisnàç przycisk .
Celem wy∏àczenia urzàdzenia nale˝y naciskaç na przycisk
i przytrzymaç
d∏u˝ej ni˝ dwie sekundy.
Urzàdzenie wy∏àczy si´.
8
Je˝eli w wy∏àczonym urzàdzeniu, p∏yta CD
nie znajduje si´ w mechanizmie nap´du,
nale˝y:
➮
Je˝eli urzàdzenie jest prawid∏owo pod∏àczone do instalacji zap∏onu pojazdu i nie zosta∏o
wy∏àczone
za
pomocà
przycisku
, to mo˝e byç w∏àczane i wy∏àczane kluczykiem poprzez stacyjk´, razem z zap∏onem pojazdu.
➮
W∏àczanie poprzez mechanizm
wprowadzania p∏yt CD
nacisnàç przycisk
.
Otworzy si´ panel uchylny (Flip-Release
Panel).
➮
Wk∏adaç, bez u˝ywania si∏y, a˝ do wyczucia oporu, napisem do góry, p∏yt´
CD do nap´du p∏yt CD.
P∏yta CD zostanie automatycznie wciàgni´ta
do mechanizmu nap´dowego.
Wprowadzaniu p∏yty CD nie wolno pomagaç
ani przeszkadzaç.
➮
Teraz, lekko naciskajàc, nale˝y zamknàç
panel sterowania, a˝ w odczuwalny sposób zatrzaÊnie si´.
Urzàdzenie w∏àczy si´. Rozpocznie si´
odtwarzanie utworów z w∏o˝onej p∏yty CD.
USTAWIANIE G¸OÂNOÂCI
Ustawianie systemu g∏oÊnoÊci
Si∏a g∏osu dla systemu regulowana jest
skokowo od 0 (wy∏àczona) do 66 (maksymalna).
➮
➮
Wzrost poziomu g∏oÊnoÊci systemu
uzyskuje si´ przez obracanie pokr´t∏a
– g∏oÊnoÊci w prawo.
Zmniejszenie poziomu g∏oÊnoÊci systemu uzyskuje si´ przez obracanie pokr´t∏a
– g∏oÊnoÊci w lewo.
Ustawianie poziomu g∏oÊnoÊci dla
momentu w∏àczania urzàdzenia
Mo˝na ustawiaç poziom g∏oÊnoÊci, z którym
wystartuje urzàdzenie, w chwili jego w∏àczenia.
➮
➮
➮
Nale˝y nacisnàç przycisk MENU
.
Nast´pnie nale˝y naciskaç przycisk
albo
tyle razy, a˝ na wyÊwietlaczu
wyÊwietli si´ napis „ON VOLUME”.
Poziom g∏oÊnoÊci dla momentu w∏àczania ustawia si´ przyciskiem
albo przyciskiem
.
Ustawienie na „LAST VOL” powoduje, ˝e
zostanie ponownie w∏àczony poziom
g∏oÊnoÊci, z którym s∏uchano audycji przed
wy∏àczeniem urzàdzenia.
Wskazówka
• Celem unikni´cia uszkodzenia s∏uchu
w momencie w∏àczania urzàdzenia, przy
ustawieniu na „LAST VOL”, ograniczono
ustawianie g∏oÊnoÊci do wartoÊci „38".
Je˝eli poziom g∏oÊnoÊci przed wy∏àczeniem urzàdzenia by∏ wy˝szy i wybrana
by∏a opcja „LAST VOL”, to poziom g∏oÊnoÊci urzàdzenia w chwili ponownego
w∏àczania wynosiç b´dzie tylko „38”.
Po zakoƒczeniu procesu ustawiania,
➮
nale˝y nacisnàç dwa razy przycisk
MENU
lub przycisk OK .
Natychmiastowe wyciszenie
g∏oÊnoÊci (MUTE)
Istnieje mo˝liwoÊç natychmiastowego wyciszenia (Mute).
➮
Nale˝y krótko nacisnàç przycisk .
Na wyÊwietlaczu pojawi si´ napis „MUTE”.
Ustawianie poziomu g∏oÊnoÊci
dla uk∏adu wyciszania (MUTE)
Poziom g∏oÊnoÊci (Mute Level) w uk∏adzie
wyciszania mo˝e byç ustawiany.
➮
➮
➮
Nale˝y nacisnàç przycisk MENU
.
Nast´pnie nale˝y naciskaç przycisk
albo
tyle razy, a˝ na wyÊwietlaczu wyÊwietli si´ napis „MUTE LEVEL”.
Poziom g∏oÊnoÊci uk∏adu wyciszania
(Mute Level) ustawia si´ za pomocà przycisku
albo
.
Po zakoƒczeniu procesu ustawiania,
➮
nale˝y nacisnàç dwa razy przycisk
MENU
lub przycisk OK .
Uk∏ad wyciszania: telefon – audio/
nawigacja – audio
Je˝eli urzàdzenie po∏àczone jest z telefonem
(komórkowym) lub systemem nawigacyjnym, to przyj´cie rozmowy telefonicznej lub
podawanego g∏osem komunikatu dotyczàcego nawigacji, spowoduje wyciszenie
urzàdzenia. Informacja lub rozmowa jest
transmitowana, poprzez uk∏ad audio, do
g∏oÊników w pojeêdzie. Celem realizacji tej
funkcji, do urzàdzenia nale˝y pod∏àczyç
telefon lub system nawigacyjny, zgodnie
z zaleceniami podanymi w instrukcji monta˝u urzàdzenia. W tym celu konieczne jest
zastosowanie wiàzki przewodów – adaptera
Blaupunkt-Nr.: 7 607 001 503.
Fachowcy z autoryzowanej sieci handlowej firmy Blaupunkt zawsze doradzà, jakie
systemy nawigacyjne mo˝na zainstalowaç
w danym pojeêdzie.
9
USTAWIANIE G¸OÂNOÂCI
Je˝eli, podczas rozmowy telefonicznej lub
s∏uchania zaleceƒ dla nawigacji, odbierany
jest komunikat o sytuacji w ruchu drogowym, to odtworzenie komunikatu nastàpi
dopiero po zakoƒczeniu rozmowy lub
zalecenia.
Natomiast, gdy podczas s∏uchania komunikatu drogowego „przyjdzie” rozmowa telefoniczna lub podawane g∏osem zalecenie
dla nawigacji to odbieranie komunikatu drogowego b´dzie kontynuowane a rozmow´
telefonicznà lub zalecenie dla nawigacji
b´dzie mo˝na us∏yszeç po zakoƒczeniu
s∏uchania komunikatu drogowego.
Poziom emisji akustycznej z jakim w∏àczajà si´ rozmowy telefoniczne lub nadawane
g∏osem komunikaty nawigacyjne mo˝na
ustawiaç.
➮
➮
➮
➮
Nale˝y nacisnàç przycisk MENU
.
Nast´pnie nale˝y naciskaç przycisk
albo
tyle razy, a˝ na
wyÊwietlaczu wyÊwietli si´ napis
„TEL/NAVI VOL”.
Poziom g∏oÊnoÊci ustawia si´ za pomocà przycisku
albo przycisku
.
Po zakoƒczeniu procesu ustawiania,
nale˝y nacisnàç dwa razy przycisk
MENU
lub przycisk OK .
Wskazówka
Podczas emisji rozmowy telefonicznej lub
nadawanego g∏osem komunikatu nawigacyjnego mo˝na bezpoÊrednio ustawiç ich
poziom za pomocà pokr´t∏a regulacji
g∏oÊnoÊci .
Ustawianie g∏oÊnoÊci dêwi´ku
potwierdzenia
Je˝eli przy niektórych funkcjach, przycisk
nale˝y przytrzymaç d∏u˝ej ni˝ dwie sekundy, np. przy wprowadzaniu odbieranej stacji do pami´ci na danym przycisku, wtedy
rozlegnie si´ dêwi´k potwierdzenia (Beep).
Sygna∏ potwierdzenia (Beep) mo˝na w∏àczaç lub wy∏àczaç.
10
➮
➮
➮
➮
Nale˝y nacisnàç przycisk MENU .
Teraz nale˝y naciskaç przycisk
albo
tyle razy, a˝ na wyÊwietlaczu
wyÊwietli si´ napis „BEEP”.
poziom g∏oÊnoÊci ustawia si´ za
pomocà przycisku
albo przycisku
. „0” (zero) oznacza wy∏àczenie
dêwi´ku a „9” oznacza maksymalnà
g∏oÊnoÊç dêwi´ku potwierdzenia.
Po zakoƒczeniu procesu ustawiania,
nale˝y nacisnàç przycisk MENU
lub
przycisk OK .
TRYB PRACY – RADIO
Tryb pracy – radio
Urzàdzenie wyposa˝one jest w odbiornik
z systemem RDS. Coraz wi´cej stacji
nadawczych FM (UKF) emituje sygna∏y, które obok normalnego programu zawierajà
tak˝e inne informacje jak np. nazw´ (logo)
danej stacji oraz typy (rodzaje) nadawanych programów (PTY).
Wskazówka
Funkcja REG musi zostaç wczeÊniej
w Menu specjalnie w∏àczona lub wy∏àczona.
•
W∏àczanie/wy∏àczanie funkcji REG
(odbiór programu regionalnego)
➮
➮
Je˝eli program zostanie odebrany i zidentyfikowany to na wyÊwietlaczu wyÊwietli si´
logo stacji.
W∏àczenie trybu pracy – radio
Je˝eli urzàdzenie ustawione jest na tryb
pracy: odtwarzacz p∏yt CD, zmieniacz p∏yt
CD lub AUX to
➮
nale˝y nacisnàç przycisk BND/TS
.
➮
➮
albo
➮
nale˝y nacisnàç przycisk SRC
tyle
razy, a˝ na wyÊwietlaczu wyÊwietli si´
napis „RADIO”.
RDS – w∏àczanie lub wy∏àczanie
funkcji odbioru
➮
RDS – funkcje komfortu odbioru
(AF, REG)
Wchodzàce w sk∏ad systemu RDS funkcje
odbioru: AF (cz´stotliwoÊç alternatywna –
Alternativ Frequency) oraz funkcja REG
(odbioru programu regionalnego – Regional) rozszerzajà spektrum us∏ug dostarczanych przez urzàdzenie.
•
•
AF. W∏àczenie tej funkcji powoduje, ˝e
urzàdzenie, dla wybranego programu
radiowego, w tle, automatycznie poszukuje i dostraja si´ do cz´stotliwoÊci
stacji, na której ten program jest najlepiej przez niego odbierany.
REG. Niektóre stacje, w okreÊlonych
porach, dzielà swój program, dodajàc
program regionalny o innej treÊci. Przy
pomocy funkcji REG zapobiega si´ przestrajaniu odbiornika radiowego na cz´stotliwoÊci alternatywne, które nadajà
programy o innej treÊci ni˝ program
regionalny.
Nale˝y nacisnàç przycisk MENU .
Nast´pnie nale˝y nacisnàç przycisk
albo
tyle razy, a˝ na wyÊwietlaczu wyÊwietli si´ napis „REG”.
Za napisem „REG” poka˝e si´ „OFF”
(wy∏àczone) lub „ON” (w∏àczone).
Celem w∏àczenia lub wy∏àczenia funkcji
REG, nale˝y nacisnàç odpowiednio
przycisk
albo przycisk
.
Po zakoƒczeniu procesu ustawiania,
nale˝y nacisnàç przycisk MEN U
albo OK .
Celem wykorzystywania w systemie RDS
funkcji odbioru AF oraz REG, nale˝y
nacisnàç przycisk RDS .
W systemie RDS, funkcje odbioru sà wtedy
aktywne, gdy na wyÊwietlaczu wyÊwietli si´
piktogram „RDS”. Przy w∏àczaniu funkcji
odbioru w RDS, na krótko wyÊwietli si´ napis „REG ON” lub „REG OFF”.
Wybieranie zakresu fal/elementu
pami´ci
Radio odbiera programy radiowe w systemie FM na zakresach fal UKF, oraz w systemie AM na zakresach fal MW (ÂR) i LW
(D¸). Zakres fal FM (UKF) dysponuje trzema elementami pami´ci (podzakresy), natomiast dla ka˝dego z zakresów fal MW
(ÂR) oraz LW (D¸) do dyspozycji jest tylko
po jednym elemencie pami´ci.
Na ka˝dym z elementów pami´ci mo˝na
zapami´taç szeÊç stacji nadawczych.
➮
Celem prze∏àczania si´ na poszczególne elementy pami´ci lub celem zmiany
zakresu fal, nale˝y krótko nacisnàç
przycisk BND/TS .
11
TRYB PRACY – RADIO
Nastawianie stacji
Jest szereg mo˝liwoÊci nastawiania poszczególnych stacji radionadawczych.
Wyszukiwanie stacji nadawczych
(automatyczne strojenie)
➮
Nacisnàç przycisk
lub przycisk
prze∏àczniku czterokierunkowym
na
.
Urzàdzenie wyszuka i dostroi si´ do kolejnej,
odpowiednio silnej stacji nadawczej.
R´czne wyszukiwanie stacji
Mo˝na równie˝ r´cznie wyszukiwaç stacje
radionadawcze.
➮
Nale˝y naciskaç przycisk
lub przycisk
na prze∏àczniku czterokierunkowym .
Nastawianie czu∏oÊci
automatycznego strojenia
Mo˝na dokonaç wyboru czy radio ma odbieraç tylko stacje z mocnymi sygna∏ami (odbiór bliski) albo równie˝ stacje odbierane ze
s∏abszymi sygna∏ami (odbiór daleki).
➮
➮
➮
Nale˝y nacisnàç przycisk MENU
Nast´pnie nale˝y naciskaç przycisk
lub przycisk
tyle razy, a˝ na
wyÊwietlaczu wyÊwietli si´ napis „SENS”.
Nale˝y nacisnàç przycisk
➮
Teraz nale˝y ustawiç ˝àdany poziom
czu∏oÊci za pomocà przycisku
lub
przycisku
.
➮
Przes∏uchiwanie („kartkowanie”) stacji tej
samej sieci [tylko FM (UKF)]
Zapami´tywanie stacji
Je˝eli jakaÊ stacja radiowa emituje szereg
ró˝nych programów to mo˝na je przes∏uchiwaç na zasadzie kartkowania w tak
zwanym „∏aƒcuchu” stacji nadawczych.
➮
Dla dokonania zmiany na nast´pny
nadajnik w „∏aƒcuchu” stacji nadawczych, nale˝y naciskaç przycisk
lub przycisk
na prze∏àczniku czterokierunkowym .
Wskazówka
U˝ycie powy˝szej funkcji jest mo˝liwe tylko wtedy, gdy wczeÊniej aktywizowano
funkcj´ odbioru RDS.
•
Mo˝na jednak zmieniaç tylko na te stacje,
które by∏y przynajmniej jeden raz odbierane. Do tego celu mo˝na wykorzystaç
funkcj´ Travelstore (pami´ci podró˝nej) lub
funkcj´ SCAN.
12
.
Na wyÊwietlaczu wyÊwietli si´ aktualna
wartoÊç ustawionej czu∏oÊci. „SENS HI6”
odpowiada najwy˝szej czu∏oÊci. „SENS
LO1” odpowiada najni˝szej czu∏oÊci.
Wskazówka
Stacje mo˝na r´cznie wyszukiwaç tylko
po wczeÊniejszym wy∏àczeniu funkcji
komfortowego odbioru w systemie RDS.
•
.
Po zakoƒczeniu procesu ustawiania
nale˝y nacisnàç przycisk MENU
lub
przycisk OK .
R´czne zapisywanie stacji w pami´ci
➮
➮
➮
Nale˝y wybraç ˝àdany element pami´ci
FM1, FM2 lub FMT lub jeden z zakresów
MW (ÂR) albo LW (D¸).
Nastawiç ˝àdanà stacj´.
Nacisnàç i przytrzymaç d∏u˝ej ni˝
dwie sekundy przycisk 1 – 6 zespo∏u
przycisków , na którym ma zostaç zapami´tana dana stacja.
Automatyczne zapisywanie stacji
w pami´ci (Travelstore)
Istnieje mo˝liwoÊç automatycznego zapisywania w pami´ci szeÊciu najsilniejszych stacji
FM (UKF) w kolejnoÊci si∏y ich sygna∏u, odbieranego na obszarze danego regionu. Stacje
zostanà zapami´tane w elemencie pami´ci
FMT.
TRYB PRACY – RADIO
Wskazówka
Podczas wprowadzania, automatycznie
zostanà usuni´te stacje poprzednio
zapami´tane w tym elemencie pami´ci.
•
➮
Nale˝y nacisnàç i przytrzymaç d∏u˝ej
ni˝ dwie sekundy przycisk BND/TS .
Rozpoczyna si´ proces zapami´tywania.
Na wyÊwietlaczu pojawi si´ napis „TRAVELSTORE”. Po zakoƒczeniu procesu zapami´tywania us∏yszy si´ program ze stacji
zapami´tanej na 1 pozycji elementu pami´ci FMT.
Nastawianie czasu przes∏uchiwania
(Scantime)
➮
➮
➮
➮
Przywo∏ywanie stacji z pami´ci
➮
➮
Nale˝y wybraç odpowiedni element
pami´ci lub zakres fal, na którym zosta∏a zapami´tana dana stacja.
W zespole przycisków 1 – 6
nacisnàç
przycisk zwiàzany z danà stacjà.
Mo˝liwe jest krótkie przes∏uchiwanie stacji
s∏yszalnych na danym terenie. Czas przes∏uchiwania mo˝e byç w menu zmieniany
w zakresie od 5 do 30 sekund.
W∏àczanie funkcji SCAN
Nale˝y nacisnàç i przytrzymaç przycisk
OK
przez czas d∏u˝szy ni˝ dwie
sekundy.
Rozpoczyna si´ proces przes∏uchiwania
SCAN. Na wyÊwietlaczu, na chwil´, ukazuje si´ napis „SCAN” a po nim pulsujàc, logo
stacji lub cz´stotliwoÊç danej stacji.
Zakoƒczenie dzia∏ania funkcji SCAN,
dalsze s∏uchanie przes∏uchiwanej stacji
➮
Nale˝y nacisnàç przycisk OK
.
Nast´pnie nale˝y naciskaç przycisk
tyle razy, a˝ na
lub przycisk
wyÊwietlaczu wyÊwietli si´ napis „SCANTIME”.
Teraz nale˝y ustawiç ˝àdany czas przes∏uchiwania przyciskiem
albo
przyciskiem
.
Po zakoƒczeniu procesu ustawiania,
nale˝y nacisnàç dwa razy przycisk
MENU
lub przycisk OK .
Wskazówka
Ustawiony czas przes∏uchiwania dotyczy
równie˝ czasów przes∏uchiwania dla
funkcji SCAN w trybach pracy: odtwarzacz p∏yt CD i zmieniacz p∏yt CD.
•
PTY – Typ (rodzaj) programu
Przes∏uchiwanie odbieralnych
stacji (SCAN)
➮
Nale˝y nacisnàç przycisk MENU
.
Proces przeszukiwania SCAN zosta∏ zakoƒczony i dalej mo˝na b´dzie s∏uchaç
programu ostatniej z przes∏uchiwanych
stacji radiowych.
Niektóre stacje FM (UKF) poza swojà nazwà
(logo) nadajà tak˝e informacj´ o rodzaju
emitowanego programu. Informacje te, urzàdzenie odbiera i wyÊwietla na wyÊwietlaczu.
Takimi rodzajami mogà byç np.:
CULTURE (kultura);
TRAVEL (podró˝e);
SPORT;
NEWS (wiadomoÊci);
POP MUSIC (muzyka pop);
ROCK MUSIC (muzyka rockowa);
JAZZ;
CLASSICS (muzyka klasyczna).
Funkcja PTY umo˝liwia ukierunkowane
wyszukiwanie stacji nadajàcych programy
okreÊlonego rodzaju.
PTY-EON
Je˝eli wybrano rodzaj programu oraz
uruchomiono funkcj´ poszukiwania tego
programu, urzàdzenie przestroi si´ z aktualnie odbieranej stacji, na stacj´ nadajàcà
wybrany rodzaj programu.
13
TRYB PRACY – RADIO
Wskazówka
Gdy nie zostanie znaleziona stacja nadajàca wybrany rodzaj programu, rozlegnie si´ sygna∏ akustyczny Beep i na
wyÊwietlaczu na krótko pojawi si´
„NO PTY”. Urzàdzenie przestroi si´ z powrotem na ostatnio odbieranà stacj´.
➮
•
nale˝y naciskaç jeden z przycisków 1 – 6,
w zespole przycisków
, aby wybraç
zapami´tany na danym przycisku, rodzaj
programu.
Na wyÊwietlaczu na krótko wyÊwietli si´
nazwa nowo wybranego rodzaju programu.
➮ NaciÊni´cie przycisku
albo przycisku
powoduje start
procesu wyszukiwania.
Kolejna stacja z wybranym rodzajem programu PTY zostanie nastawiona.
•
Je˝eli póêniej, nastawiona lub inna stacja w ∏aƒcuchu stacji, rozpocznie emisj´
wybranego (w PTY) rodzaju programu,
to urzàdzenie automatycznie przestroi
si´ z odbieranej do tej pory stacji, na stacj´ z uprzednio wybranym rodzajem
programu. Gdy urzàdzenie pracuje
w trybie pracy z odtwarzaczem p∏yt lub
zmieniaczem p∏yt CD, to tak˝e prze∏àczy
si´ na wybrany wczeÊniej rodzaj programu PTY.
W∏àczanie/wy∏àczanie PTY
➮
➮
➮
Nale˝y nacisnàç przycisk MENU
.
Nast´pnie nale˝y naciskaç przycisk
albo przycisk
tyle razy, a˝
na wyÊwietlaczu wyÊwietli si´ napis
„PTY ON” (w∏àczone) albo „PTY OFF”
(wy∏àczone).
Teraz nale˝y nacisnàç przycisk
albo przycisk
, aby funkcj´ PTY
w∏àczyç (ON) lub wy∏àczyç (OFF).
W∏àczenie funkcji PTY sygnalizuje ukazanie
si´ na wyÊwietlaczu piktogramu „PTY”.
➮
Po zakoƒczeniu procesu ustawiania
nale˝y nacisnàç przycisk MENU
lub
przycisk OK .
Wybór rodzaju programu i start procesu
wyszukiwania
➮
Nale˝y nacisnàç przycisk
albo
przycisk
.
Na wyÊwietlaczu wyÊwietli si´ nazwa aktualnie odbieranego rodzaj programu.
14
Chcàc zmieniç rodzaj programu nale˝y,
podczas wyÊwietlania na wyÊwietlaczu
zg∏oszenia, wybieraç nowy rodzaj
programu naciskajàc przycisk
lub przycisk
.
albo
➮
Zapisywanie w pami´ci rodzajów
programów, na poszczególnych
przyciskach stacji znajdujàcych
si´ w zespole przycisków
➮
Za pomocà przycisku
albo przycisku
nale˝y wybraç rodzaj programu.
➮ Nale˝y naciskaç, wybrany z zespo∏u
przycisków , przycisk 1 – 6 d∏u˝ej ni˝
dwie sekundy.
Rodzaj programu zosta∏ zapami´tany na
przycisku 1 – 6
, który zosta∏ wybrany
w powy˝szy sposób.
Optymalizacja odbioru radiowego
Zale˝ne od zak∏óceƒ obni˝enie
wysokich tonów (HICUT)
Przy s∏abym sygnale radiowym funkcja
HICUT powoduje popraw´ odbioru akustycznego [tylko FM (UKF)]. Podczas wyst´powania zak∏óceƒ, poprzez ograniczenie
wysokich tonów nast´puje automatyczne
obni˝enie ich poziomu.
TRYB PRACY – RADIO
W∏àczanie/wy∏àczanie funkcji HICUT
Nale˝y nacisnàç przycisk MENU .
Nast´pnie nale˝y naciskaç przycisk
lub przycisk
tyle razy, a˝ na wyÊwietlaczu wyÊwietli si´ napis „HICUT”.
➮ Teraz nale˝y nacisnàç odpowiednio
przycisk
albo przycisk
, aby
ustawiç funkcj´ „HICUT”.
„HICUT 0” oznacza, ˝e tony wysokie nie
zosta∏y obni˝one, natomiast „HICUT 1”
oznacza najwi´ksze automatyczne obni˝enie tonów wysokich i tym samym istotne
obni˝enie poziomu zak∏óceƒ.
➮ Nale˝y nacisnàç przycisk MENU lub
przycisk OK
.
➮
➮
Prze∏àczanie (wybieranie)
wyÊwietlania „p∏ynàcych tekstów”
Niektóre nadajniki radiowe wykorzystujà
sygna∏ RDS, przeznaczony do emisji nazwy
danej stacji, do nadawania reklam lub przekazywania innych informacji zamiast nazwy
stacji. Na wyÊwietlaczu ukazujà si´ „p∏ynàce teksty”. Istnieje mo˝liwoÊç wy∏àczenia
wyÊwietlania „p∏ynàcych tekstów” na wyÊwietlaczu.
➮ W celu wy∏àczenia nale˝y przytrzymaç
naciÊni´ty przycisk RDS
, a˝ na wyÊwietlaczu wyÊwietli si´ napis „NAME
FIX”.
➮ Celem
przywrócenia wyÊwietlania na
wyÊwietlaczu „p∏ynàcych tekstów”, nale˝y przytrzymaç naciÊni´ty przycisk RDS
, a˝ na wyÊwietlaczu wyÊwietli si´ napis
„NAME VAR”.
Prze∏àczanie wyÊwietlania
Aby w trybie pracy – Radio, dokonywaç
zmiany mi´dzy sta∏ym wyÊwietlaniem aktualnej godziny albo logo stacji radiowej lub
cz´stotliwoÊci nadajnika,
➮ nale˝y nacisnàç i przytrzymaç przycisk
DIS / , a˝ na wyÊwietlaczu wyÊwietli
si´ wybrana informacja.
15
KOMUNIKATY DLA KIEROWCÓW
Komunikaty dla kierowców
Urzàdzenie wyposa˝one jest w uk∏ad
odbiorczy RDS-EON. Przez EON rozumie si´
Enhanced Other Network).
(E
Gdy nadawany jest komunikat drogowy,
urzàdzenie automatycznie prze∏àcza si´,
w ramach sieci nadajników, ze stacji s∏uchanej, ale nie nadajàcej tego komunikatu,
na innà stacj´ w ramach tej sieci, która ten
komunikat nadaje.
Po odebraniu komunikatu, z powrotem w∏àczy si´ stacja poprzednio s∏uchana i nie
nadajàca komunikatów drogowych.
W∏àczanie/wy∏àczanie pierwszeƒstwa komunikatów dla kierowców
➮
Nale˝y nacisnàç przycisk TRAF
.
Funkcja pierwszeƒstwa komunikatów dla
kierowców jest w∏àczona, gdy na wyÊwietlaczu wyÊwietla si´ piktogram „korek w ruchu
drogowym”
.
Wskazówka
Sygna∏ ostrzegawczy b´dzie s∏yszalny:
•
gdy podczas aktualnie s∏uchanego programu z komunikatami dla kierowców,
opuszczany b´dzie obszar zasi´gu
nadawania;
•
gdy podczas s∏uchania nagrania z p∏yty
CD, opuszczany b´dzie obszar zasi´gu nadawania programu z komunikatami dla kierowców, a automatycznie uruchomione poszukiwanie innej stacji
nadajàcej komunikaty dla kierowców,
takowej nie znalaz∏o;
•
gdy nastàpi prze∏àczenie ze stacji nadajàcej program z komunikatami dla kierowców na stacj´ nie Êwiadczàcà tej
us∏ugi.
Nale˝y wtedy albo wy∏àczyç pierwszeƒstwo
wys∏uchiwania komunikatów dla kierowców,
albo prze∏àczyç si´ na innà stacj´ nadajàcà
tego typu komunikaty.
16
Ustawianie g∏oÊnoÊci komunikatów
dla kierowców
➮
➮
➮
➮
Nale˝y nacisnàç przycisk MENU
.
Nast´pnie nale˝y naciskaç przycisk
tyle razy, a˝ na
lub przycisk
wyÊwietlaczu wyÊwietli si´ napis „TA
VOLUME”.
Teraz nale˝y ustawiç wymagany poziom
g∏oÊnoÊci przyciskiem
albo
.
Po wykonaniu ustawiania g∏oÊnoÊci,
nale˝y nacisnàç przycisk MENU
lub przycisk OK .
Wskazówka
Poziom g∏oÊnoÊci komunikatu drogowego
na czasookres jego trwania, mo˝na tak˝e
ustawiç za pomocà pokr´t∏a si∏y g∏osu .
Wskazówka
Mo˝na ustawiç równie˝ brzmienie dêwi´ku
i konfiguracj´ proporcji nag∏aÊniania komunikatów drogowych. Dodatkowo nale˝y
przeczytaç akapit „Ustawianie brzmienia
dêwi´ku i konfiguracji proporcji nag∏aÊniania komunikatów drogowych”.
TRYB PRACY – ODTWARZACZ P¸YT CD
Tryb pracy – odtwarzacz p∏yt CD
W niniejszym urzàdzeniu odtwarzaç mo˝na
dost´pne w handlu p∏yty CD, CD-R i CD-RW
o Êrednicy 12 centymetrów.
Odtwarzanie p∏yty CD rozpocznie si´ od
miejsca, w którym nastàpi∏o przerwanie
odtwarzania.
Wybór utworu
➮
Niebezpieczeƒstwo uszkodzenia
nap´du p∏yt CD!
Tak zwane pojedyncze p∏yty o Êrednicy
8 centymetrów lub p∏yty CD o innym, nie
okràg∏ym kszta∏cie (np. motyla), nie nadajà si´ do odtwarzania.
Producent nie odpowiada za jakiekolwiek
szkody w mechanizmie nap´du p∏yt CD,
powsta∏e w wyniku u˝ywania niew∏aÊciwych p∏yt CD.
W∏àczanie trybu odtwarzania
p∏yt CD, wk∏adanie p∏yty CD
•
➮
Gdy brak p∏yty CD w nap´dzie p∏yt CD,
nale˝y,
nacisnàç przycisk
.
Otworzy si´ panel sterowania.
➮
W∏o˝yç etykietà do góry, bez u˝ywania
si∏y, p∏yt´ CD do nap´du p∏yt CD, a˝ do
wyczucia oporu.
Jednorazowe naciÊni´cie przycisku
lub przycisku
spowoduje powtórne
odtworzenie tego samego utworu od jego
poczàtku.
Szybkie poszukiwanie utworu
W celu szybkiego poszukiwania utworu
w przód lub w ty∏ nale˝y:
➮
➮
Teraz nale˝y zamknàç panel sterowania, lekko naciskajàc, a˝ w odczuwalny
sposób zatrzaÊnie si´.
Rozpocznie si´ odtwarzanie utworów
z p∏yty CD.
•
➮
Je˝eli p∏yta CD jest ju˝ w nap´dzie p∏yt
CD,
nale˝y naciskaç przycisk SRC
tyle
razy, a˝ na wyÊwietlaczu wyÊwietli si´
napis „CD”.
przytrzymaç naciÊni´ty jeden z przycisków
lub
a˝ rozpocznie si´
szybkie poszukiwanie utworu w przód
lub w ty∏.
Szybkie przeszukiwanie
(z pods∏uchem)
W celu szybkiego przeszukiwania w przód
lub w ty∏ nale˝y:
➮
P∏yta CD zostanie automatycznie wciàgni´ta
do mechanizmu nap´dowego.
Wciàganiu p∏yty CD nie wolno pomagaç
ani przeszkadzaç.
Aby prze∏àczaç odtwarzanie utworów
w przód lub w ty∏, nale˝y naciskaç odpowiednio przyciski czterokierunkowego prze∏àcznika ko∏yskowego
.
przytrzymaç naciÊni´ty przycisk
lub przycisk
, a˝ rozpocznie
si´ szybkie przeszukiwanie w przód lub
w ty∏.
Odtwarzanie utworów
w przypadkowej kolejnoÊci (MIX)
➮
Nale˝y nacisnàç przycisk 5 MIX
.
Na wyÊwietlaczu krótko wyÊwietli si´ napis
„MIX CD”, na sta∏e wyÊwietla si´ piktogram
„MIX”. Zostanie odtworzony nast´pny, przypadkowo wybrany utwór.
Zakoƒczenie dzia∏ania funkcji MIX
➮
Nale˝y ponownie nacisnàç przycisk
5 MIX .
Na wyÊwietlaczu krótko wyÊwietli si´ napis
„MIX OFF” i zniknie piktogram „MIX”.
17
TRYB PRACY – ODTWARZACZ P¸YT CD
Krótkie przes∏uchiwanie utworów
(SCAN)
➮
Mo˝na krótko przes∏uchiwaç wszystkie utwory z danej p∏yty CD.
Na wyÊwietlaczu wyÊwietli si´ napis „PAUSE”.
➮
Nale˝y naciskaç przycisk OK
d∏u˝ej
ni˝ dwie sekundy. Nast´pny utwór
zostanie krótko odtworzony celem przes∏uchania.
Wskazówka
• Czasookres przes∏uchiwania mo˝e byç
regulowany. Dodatkowo nale˝y przeczytaç akapit „Ustawianie czasu przes∏uchiwania” w rozdziale „Tryb pracy –
radio”.
Przerwa w odtwarzaniu ( PAUSE )
Zakoƒczenie pauzy
➮
Zmiana treÊci wyÊwietlanej
informacji
➮
Aby zakoƒczyç krótkie przes∏uchiwanie
nale˝y ponownie nacisnàç na przycisk
OK .
Aktualnie przes∏uchiwany utwór b´dzie odtwarzany dalej.
Powtórne odtwarzanie
poszczególych utworów (REPEAT)
➮
Aby powtórnie odtworzyç aktualny utwór,
nale˝y nacisnàç przycisk 4 RPT .
Podczas trwania pauzy, nale˝y ponownie nacisnàç przycisk 1 –
.
Odtwarzanie b´dzie kontynuowane.
Zakoƒczenie dzia∏ania funkcji SCAN,
dalsze s∏uchanie wybranego utworu
➮
Aby przerwaç odtwarzanie, nale˝y nacisnàç przycisk 1 –
.
Aby dokonywaç zmiany mi´dzy wyÊwietlaniem: numeru tytu∏u utworu i aktualnej
godziny albo numeru tytu∏u utworu
i czasu odtwarzania utworu, nale˝y nacisnàç raz lub kilka razy, d∏u˝ej ni˝ 2 sekundy, przycisk DIS
, a˝ na wyÊwietlaczu wyÊwietli si´ wybrana konfiguracja
treÊci informacji.
Pierwszeƒstwo komunikatów dla
kierowców podczas trybu pracy –
odtwarzacz p∏yt CD
➮
Chcàc odbieraç komunikaty dla kierowców podczas odtwarzania p∏yt CD,
nale˝y nacisnàç przycisk TRAFF .
Zakoƒczenie dzia∏ania funkcji REPEAT
Funkcja pierwszeƒstwa komunikatów dla
kierowców zosta∏a uaktywniona, gdy na
wyÊwietlaczu widoczny jest piktogram –
korek drogowy
. Dodatkowo nale˝y przeczytaç rozdzia∏ „Odbiór komunikatów dla
kierowców”.
➮
Wyjmowanie p∏yty CD
Na wyÊwietlaczu krótko wyÊwietli si´ napis
„REPEAT TRCK”, na sta∏e wyÊwietla si´
piktogram „RPT”. Utwór b´dzie powtarzany
do momentu wy∏àczenia funkcji.
Celem zakoƒczenia dzia∏ania funkcji
powtórnego odtwarzania aktualnego
utworu (Repeat), nale˝y ponownie nacisnàç przycisk 4 RPT .
Na wyÊwietlaczu krótko wyÊwietli si´ napis
„REPEAT OFF”, zniknie dotychczas wyÊwietlany piktogram „RPT”.
Odtwarzanie b´dzie kontynuowane w normalnym trybie.
18
➮
Nale˝y nacisnàç przycisk
.
Uchylny panel sterowania (Flip-Release-Panel) otworzy si´ do przodu i wysunie si´
p∏yta CD.
➮
Nale˝y wyjàç p∏yt´ CD i zamknàç uchylny panel sterowania.
TRYB PRACY – ZMIENIACZ P¸YT CD
Tryb pracy – zmieniacz p∏yt CD
Wskazówka
Informacje dotyczàce: obchodzenia si´
z p∏ytami CD, wk∏adania p∏yt CD oraz
obs∏ugi zmieniacza p∏yt CD, znajdujà si´
w instrukcji obs∏ugi dostarczonej ze
zmieniaczem p∏yt CD.
•
Zmiana treÊci wyÊwietlanej
informacji
➮
W∏àczanie trybu pracy –
zmieniacz p∏yt CD
➮
Nale˝y tyle razy naciskaç przycisk
SRC , a˝ na wyÊwietlaczu wyÊwietli
si´ napis „CHANGER”.
Aby dokonywaç zmiany mi´dzy wyÊwietlaniem: numeru tytu∏u utworu i czasu
(aktualnej godziny) albo numeru utworu
i czasu odtwarzania utworu albo numeru p∏yty CD i numeru tytu∏u utworu nale˝y nacisnàç i przytrzymaç raz lub kilka razy, d∏u˝ej ni˝ dwie sekundy, przycisk
DIS
/ , a˝ na wyÊwietlaczu wyÊwietli si´ wybrana konfiguracja treÊci informacji.
Odtwarzanie rozpocznie si´ od pierwszej
p∏yty CD, którà rozpozna zmieniacz p∏yt CD.
Powtórne odtwarzanie
poszczególnych utworów lub
ca∏ych p∏yt CD (REPEAT)
Wybór p∏yty CD
➮
➮
Aby zmieniaç w przód lub w ty∏ p∏yty
CD, nale˝y nacisnàç raz lub kilka razy
przycisk
albo przycisk
,
ko∏yskowego prze∏àcznika czterokierunkowego.
Wybór utworu
➮
Aby zmieniaç, w przód lub w ty∏, odtwarzanie utworów z aktualnej p∏yty CD, nale˝y nacisnàç raz lub kilka razy przycisk
albo przycisk
ko∏yskowego prze∏àcznika czterokierunkowego.
Szybki wybór utworu
W celu szybkiego wybierania utworu w przód
lub w ty∏ nale˝y:
➮
W celu szybkiego przeszukiwania w przód
lub w ty∏ nale˝y:
➮
Na wyÊwietlaczu na krótko wyÊwietli si´
napis „REPEAT TRCK”, na sta∏e wyÊwietla
si´ piktogram „RPT”.
➮
przytrzymaç naciÊni´ty przycisk
albo przycisk
, a˝ rozpocznie si´
szybkie przeszukiwanie w przód lub
w ty∏.
Aby powtórnie odtworzyç aktualnà
p∏yt´, nale˝y ponownie nacisnàç przycisk
4 RPT
.
Na wyÊwietlaczu na krótko wyÊwietli si´
napis „REPEAT DISC”, na sta∏e wyÊwietla si´
piktogram „RPT”.
Zakoƒczenie dzia∏ania funkcji REPEAT
➮
przytrzymaç naciÊni´ty przycisk
lub
a˝ rozpocznie si´ szybkie
wybieranie utworu w przód lub w ty∏.
Szybkie przeszukiwanie
(z pods∏uchem)
Aby powtórnie odtworzyç aktualny
utwór, nale˝y krótko nacisnàç przycisk
4 RPT
.
Aby zakoƒczyç powtarzanie aktualnie
odtwarzanego utworu lub aktualnie
odtwarzanej p∏yty CD, nale˝y naciskaç
przycisk 4 RPT
tak d∏ugo, a˝ krótko
wyÊwietli si´ napis „REPEAT OFF” i z wyÊwietlacza zniknie dotychczas wyÊwietlany piktogram „RPT”.
Odtwarzanie utworów w przypadkowej kolejnoÊci MIX
➮
Aby odtwarzaç utwory z aktualnej p∏yty
CD w przypadkowej kolejnoÊci, nale˝y
krótko nacisnàç przycisk 5 MIX .
19
TRYB PRACY – ZMIENIACZ P¸YT CD
Na wyÊwietlaczu na krótko wyÊwietli si´
napis „MIX CD” i na sta∏e wyÊwietla si´
piktogram „MIX”.
➮
Aby w przypadkowej kolejnoÊci odtwarzaç utwory ze wszystkich za∏adowanych p∏yt CD, nale˝y ponownie nacisnàç przycisk 5 MIX .
Na wyÊwietlaczu krótko wyÊwietli si´ napis
„MIX ALL” i na sta∏e wyÊwietla si´ piktogram
„MIX”.
Wskazówka
• W przypadku zastosowania zmieniacza
CDC A08 lub zmieniacza IDC A 09
wszystkie p∏yty CD w zmieniaczu b´dà
losowo wybierane. W pozosta∏ych modelach zmieniaczy najpierw b´dà losowo
odtwarzane wszystkie utwory z jednej
p∏yty, po czym odtworzona zostanie
nast´pna p∏yta CD znajdujàca si´
w zmieniaczu.
Zakoƒczenie dzia∏ania funkcji MIX
➮
Aby zakoƒczyç odtwarzanie utworów
w przypadkowej kolejnoÊci, nale˝y naciskaç przycisk 5 MIX
, a˝ na krótko
wyÊwietli si´ napis „MIX OFF” (wy∏àczony) i z wyÊwietlacza zniknie piktogram
„MIX”.
Krótkie przes∏uchiwanie wszystkich
utworów ze wszystkich p∏yt CD
(SCAN)
➮
W celu krótkiego przes∏uchania, w narastajàcej kolejnoÊci, wszystkich utworów
ze wszystkich za∏adowanych p∏yt CD,
nale˝y nacisnàç i przytrzymaç przycisk
OK
d∏u˝ej ni˝ dwie sekundy.
Na wyÊwietlaczu wyÊwietli si´ napis „SCAN”.
Zakoƒczenie dzia∏ania funkcji SCAN
➮
Aby zakoƒczyç krótkie przes∏uchiwania,
nale˝y ponownie krótko nacisnàç przycisk OK
.
Aktualnie przes∏uchiwany utwór b´dzie dalej
odtwarzany.
20
Wskazówka
Czasookres przes∏uchiwania mo˝e byç
regulowany. Dodatkowo nale˝y przeczytaç akapit „Ustawianie czasu przes∏uchiwania” w rozdziale „Tryb pracy –
radio”.
•
Przerwa w odtwarzaniu ( PAUSE )
➮
Aby przerwaç odtwarzanie, nale˝y
nacisnàç przycisk 1 –
.
Odtwarzanie zostanie przerwane a na
wyÊwietlaczu wyÊwietli si´ napis „PAUSE”.
Zakoƒczenie pauzy
➮
Podczas trwania pauzy, nale˝y ponownie nacisnàç przycisk 1 –
.
Zakoƒczenie pauzy powoduje powrót do
odtwarzania od miejsca, w którym nastàpi∏o
przerwanie.
ZEGAR – WYÂWIETLANIE GODZINY
➮
Zegar – wyÊwietlanie godziny
Krótkie wyÊwietlanie aktualnej
godziny
➮
Celem wyÊwietlenia godziny nale˝y
.
krótko nacisnàç przycisk DIS
/
Ustawianie zegara
(aktualnej godziny)
R´czne ustawianie aktualnej godziny
na zegarze
➮ Celem nastawienia aktualnego czasu,
nacisnàç przycisk MENU .
➮
➮
Nast´pnie nale˝y naciskaç przycisk
albo przycisk
tyle razy, a˝ na
wyÊwietlaczu wyÊwietli si´ napis „CLOCKSET”.
Teraz nale˝y nacisnàç przycisk
.
➮
Minuty ustawia si´ za pomocà przycisku
albo przycisku
.
➮
➮
alnym czasem, nale˝y nacisnàç przycisk
.
➮
➮ Godziny zaczynajà pulsowaç.
➮ Godziny ustawia si´ za pomocà przycisku
albo przycisku
➮
Nale˝y nacisnàç przycisk MENU
.
Na wyÊwietlaczu wyÊwietli si´ napis „MENU”.
➮
Nast´pnie nale˝y naciskaç przycisk
albo przycisk
tyle razy, a˝ na
wyÊwietlaczu wyÊwietli si´ napis „CLK
DISP OFF” (godzina nie jest wyÊwietlana) albo „CLK DISP ON” (godzina b´dzie
wyÊwietlana).
Teraz przyciskiem
albo przyciskiem
nale˝y prze∏àczyç wyÊwietlanie
godziny, wg uznania na wy∏àczone (OFF)
lub w∏àczone (ON).
Po zakoƒczeniu procesu ustawiania,
nale˝y nacisnàç przycisk MENU
lub
przycisk OK .
Krótkie wyÊwietlanie aktualnej
godziny przy wy∏àczonym
urzàdzeniu
Przy wy∏àczonym urzàdzeniu mo˝na na krótko w∏àczyç wyÊwietlenie aktualnej godziny.
Ustawianie prezentacji godziny,
(w formacie 12/24 godzinnym)
➮
W celu wyÊwietlania godziny, przy wy∏àczonym radioodtwarzaczu i w∏àczonym
zap∏onie, nale˝y nacisnàç przycisk
MENU .
Na wyÊwietlaczu wyÊwietli si´ napis „MENU”.
➮
➮ Po ustawieniu cyfry minut zgodnej z aktu-
.
Po zakoƒczeniu procesu ustawiania, nale˝y nacisnàç przycisk MENU
lubprzycisk
OK .
Po zakoƒczeniu procesu ustawiania,
nale˝y nacisnàç przycisk MENU
lub
przycisk OK .
Sta∏e wyÊwietlenie aktualnej godziny
przy wy∏àczonym urzàdzeniu
i w∏àczonym zap∏onie
Na wyÊwietlaczu wyÊwietli si´ godzina.
Minuty pulsujà co oznacza, ˝e mo˝na je
teraz ustawiaç.
➮
Teraz nale˝y nacisnàç odpowiednio przycisk
albo przycisk
, aby
w∏àczyç lub wy∏àczyç wybranà prezentacj´ godziny.
➮
Nale˝y nacisnàç przycisk DIS
/
.
Aktualna godzina wyÊwietli si´ na okres
oÊmiu sekund.
Nast´pnie nale˝y naciskaç przycisk
albo przycisk
tyle razy, a˝
na wyÊwietlaczu wyÊwietli si´ napis
„24 H MODE” albo „12 H MODE”.
21
BRZMIENIE DèWI¢KU I KONFIGURACJA PROPORCJI NAG¸AÂNIANIA
Ustawianie brzmienia dêwi´ku i konfiguracji proporcji nag∏aÊniania
Dla ka˝dego êród∏a dêwi´ku (radio, odtwarzacz p∏yt CD, zmieniacz p∏yt CD lub AUX
[zewn´trzne], oraz komunikatów drogowych) mo˝na oddzielnie ustawiaç brzmienie
dêwi´ku.
Ustawiona konfiguracja proporcji nag∏aÊniania jest wspólna dla wszystkich êróde∏
dêwi´ku.
Wskazówka
Ustawienia brzmienia dêwi´ku i konfiguracji proporcji nag∏aÊniania dla komunikatów drogowych mo˝na wykonywaç
tylko podczas s∏uchania komunikatu.
•
Ustawianie tonów niskich (Bass)
➮
Nale˝y nacisnàç przycisk AUDIO .
Na wyÊwietlaczu wyÊwietli si´ napis „BASS”
(niskie tony).
➮ Niskie tony ustawia si´ za pomocà
naciskania przycisku
albo przycisku
.
➮ Po zakoƒczeniu procesu ustawiania,
nale˝y nacisnàç przycisk AUDIO .
Ustawianie tonów wysokich (Treble)
➮
Nale˝y nacisnàç przycisk AUDIO .
Na wyÊwietlaczu wyÊwietli si´ napis „BASS”.
➮ Teraz nale˝y naciskaç przycisk
tyle razy, a˝ na wyÊwietlaczu wyÊwietli si´
napis „TREBLE”.
➮ Wysokie tony ustawia si´ za pomocà
naciskania przycisku
albo przycisku
.
➮ Po zakoƒczeniu procesu ustawiania,
nale˝y nacisnàç przycisk AUDIO .
22
Ustawianie konfiguracji proporcji
nag∏aÊniania lewo/prawo (Balance)
➮
Celem ustawienia proporcji g∏oÊnoÊci
lewo/prawo (balans) nale˝y nacisnàç
przycisk AUDIO .
Na wyÊwietlaczu wyÊwietli si´ napis „BASS”.
➮ Teraz nale˝y naciskaç przycisk
tyle
razy, a˝ na wyÊwietlaczu wyÊwietli si´
napis „BALANCE”.
➮ Proporcje g∏oÊnoÊci lewo/prawo ustawia si´ za pomocà naciskania przycisku
albo przycisku
.
➮ Po zakoƒczeniu procesu ustawiania nale˝y nacisnàç przycisk AUDIO .
Ustawianie konfiguracji proporcji
nag∏aÊniania przód/ty∏ (Fader)
➮
Celem ustawienia proporcji g∏oÊnoÊci
przód/ty∏ (Fader) nale˝y nacisnàç przycisk AUDIO .
Na wyÊwietlaczu wyÊwietli si´ napis „BASS”.
➮ Teraz nale˝y naciskaç przycisk
tyle
razy, a˝ na wyÊwietlaczu wyÊwietli si´
napis „FADER”.
➮ Proporcje g∏oÊnoÊci przód/ty∏ ustawia
si´ za pomocà naciskania przycisku
albo przycisku
.
➮ Po zakoƒczeniu procesu ustawiania nale˝y nacisnàç przycisk AUDIO .
X-BASS
WSKA èNIK POZIOMÓW SYGNA¸ÓW
Ustawianie X-BASS
Wskaênik poziomów sygna∏ów
Poj´cie X-BASS oznacza: podniesienie (podbicie) niskich cz´stotliwoÊci (basów) przy
ma∏ej g∏oÊnoÊci.
Ustawianie wskaênika poziomów
sygna∏ów
Wskazówka
• Ustawienia poziomu podbicia X-BASS
mo˝na wykonywaç osobno dla ka˝dego
êród∏a dêwi´ku (radio, odtwarzacz p∏yt
CD, zmieniacz p∏yt CD, lub AUX [zewn´trzne].
Ustawianie stopnia
intensywnoÊci X-BASS
Poziom podbicia X-BASS ustawia si´ skokowo (od 1 do 3).
„X-BASS OFF” oznacza, ˝e funkcja X-Bass
zosta∏a wy∏àczona.
➮
➮
Nale˝y nacisnàç przycisk X-BASS
.
Nast´pnie nale˝y naciskaç przycisk
albo przycisk
, tyle razy, a˝ na
wyÊwietlaczu wyÊwietli si´ wybrane ustawienie stopnia podbicia.
Wskaênik poziomów (Spectrometr) na
wyÊwietlaczu, w trakcie przeprowadzania
ustawieƒ, na krótko wyÊwietla w postaci piktogramów: g∏oÊnoÊç, nastawy regulacji
w uk∏adzie konfiguracji brzmienia dêwi´ku.
Wskaênik poziomu oprócz prezentowania
przeprowadzanych regulacji wyÊwietla tak˝e
poziom sygna∏ów wyjÊciowych z radia. W tym
celu w menu musi byç w∏àczony odpowiedni
rodzaj spektrometru.
Do dyspozycji sà dwa rodzaje wskazaƒ.
W∏àczanie/wy∏àczanie rodzajów wskazaƒ
wskaênika poziomów sygna∏ów
➮
nale˝y nacisnàç przycisk X-BASS
.
.
Na wyÊwietlaczu pojawi si´ napis „MENU”.
➮
Po zakoƒczeniu procesu ustawiania,
➮
Nale˝y nacisnàç przycisk MENU
➮
➮
Nast´pnie nale˝y naciskaç przycisk
albo przycisk
tyle razy, a˝
na wyÊwietlaczu wyÊwietli si´ napis „EQ
DISPLAY”.
Teraz nale˝y nacisnàç odpowiednio
przycisk
albo przycisk
,
aby dokonaç wyboru ustawienia
„SPECTRUM 1” albo „SPECTRUM 2”
albo „ EQ DISP OFF”
Po zakoƒczeniu procesu ustawiania, nale˝y nacisnàç dwa razy przycisk MENU
albo przycisk OK .
23
ZEWN¢TRZNE èRÓD¸A AUDIO
Zewn´trzne êród∏a audio
DANE TECHNICZNE
Dane techniczne
Na miejsce zmieniacza p∏yt CD mo˝na zainstalowaç inne zewn´trzne êród∏o audio,
posiadajàce wyjÊcie liniowe „linia”. Takimi
êród∏ami mogà byç na przyk∏ad przenoÊny:
odtwarzacz p∏yt CD, odtwarzacz MiniDisk
lub odtwarzacz MP3.
Wzmacniacz
Moc wyjÊciowa:
4 x 25 W sinus
wed∏ug DIN 45 324
przy 14,4 V
4 x 45 W moc maks.
W Menu musi zostaç w∏àczone wejÊcie AUX.
Celem pod∏àczenia zewn´trznego êród∏a
audio, wymagane jest posiadanie adaptera
firmy Blaupunkt (Blaupunkt Nr: 7 607 889
093) do nabycia w sieci handlowej, autoryzowanej przez firm´ Blaupunkt.
W∏àczanie/wy∏àczanie
wejÊcia AUX
➮ Nale˝y nacisnàç przycisk MENU
.
Tuner
Zakresy fal:
FM (UKF):
87,5 – 108 MHz
MW (Fale Êrednie):
531 – 1 602 kHz
LW (Fale d∏ugie):
153 –
279 kHz
Na wyÊwietlaczu wyÊwietli si´ napis „MENU”
FM (UKF)
Pasmo przenoszenia: 35 –16 000 Hz
➮ Nast´pnie nale˝y naciskaç przycisk
albo
tyle razy, a˝ na wyÊwietlaczu wyÊwietli si´ napis „AUX–IN–OFF”
(wy∏àczone) albo „AUX–IN–ON” (w∏àczone).
Pasmo przenoszenia: 15 – 20 000 Hz
➮ Teraz nale˝y nacisnàç przycisk
albo przycisk
, aby funkcj´ AUX
w∏àczyç (ON) lub wy∏àczyç (OFF).
➮ Po zakoƒczeniu procesu ustawiania
nale˝y nacisnàç przycisk MENU
lub
przycisk OK .
Wskazówka
Po prze∏àczeniu wejÊcia AUX na w∏àczone
(ON), mo˝na je wybieraç za pomocà
przycisku SRC .
Odtwarzacz p∏yt CD
WyjÊcie przedwzmacniacza
(Pre-amp Out)
4 kana∏y:
3V
Czu∏oÊç wejÊciowa
na wejÊciu AUX1:
2 V / 6 kΩ
na wejÊciu
telefon/nawigacja:
10 V / 560 Ω
Zastrzegamy sobie mo˝liwoÊç
wprowadzania zmian!
24
INSTRUKCJA MONTA˚U
PL
ZALECENIA DOTYCZÑCE BEZPIECZE¡STWA
W czasie monta˝u i pod∏àczania prosimy o przestrzeganie niniejszych zaleceƒ
dotyczàcych bezpieczeƒstwa.
➮ Od∏àczyç przewód minusa od akumulatora!
Nale˝y uwzgl´dniç i przestrzegaç w tym zakresie zalecenia producenta pojazdu!
➮ Przy wierceniu otworów nale˝y zwracaç uwag´, aby nie uszkodziç elementów samochodu.
➮ Przekrój przewodu zasilania, dla plusa i minusa, nie mo˝e byç mniejszy od 1,5 mm .
2
➮ Wtyków z∏àcz od strony pojazdu nie pod∏àczaç do radia!
➮ W∏aÊciwà dla posiadanego pojazdu wiàzk´ kabli (adapter), mo˝na zakupiç w autoryzowanej sieci handlowej firmy Blaupunkt.
➮ W zale˝noÊci od modelu, w posiadanym pojeêdzie mogà wystàpiç ró˝nice w stosunku
do niniejszego opisu. Za szkody powsta∏e w wyniku b∏´dnego monta˝u i/ lub pod∏àczenia
oraz ich nast´pstw firma Blaupunkt nie przyjmuje ˝adnej odpowiedzialnoÊci. Gdyby niniejsze zalecenia dotyczàce monta˝u pod∏àczenia by∏y nieodpowiednie dla specjalnych
wymagaƒ pojazdu, prosimy skontaktowaçsi´ z fachowcem z autoryzowanej sieci sprzeda˝y firmy Blaupunkt lub dostawcà pojazdu albo Hotline.
25
INSTRUKCJA MONTA ˚U
Dostarczone razem z urzàdzeniem ele menty do pod∏àczenia oraz monta˝u.
1.
B
A
D
E
C
G
F
2.
C
D
A
Odgiàç mo˝liwie najwi´kszà iloÊç
zaczepów!
26
INSTRUKCJA MONTA ˚U
3.
4.
7 607 621...
E
F
Zale˝ne od marki i typu pojazdu specjalne
przewody (adaptery), niezb´dne do pod∏àczenia radioodtwarzacza w posiadanym
samochodzie. Mo˝na je otrzymaçw fachowej sieci handlowej autoryzowanej przez
firm´ BLAUPUNKT.
5.
Antena
Monta˝/demonta˝
B
B
8 601 910 003
6.
27
INSTRUKCJA MONTA ˚U
7a.
C-1 C-2 C-3
C
B
A
A
B
1
nc
1
2
Radio Mute
2
Speaker out RR-
3
nc
3
Speaker out RF+
4
Permanent +12V
4
Speaker out RF-
5
Aut. antenna
5
Speaker out LF+
6
nc
6
Speaker out LF-
7
Kl.15/Ignition
7
Speaker out LR+
8
Ground
8
Speaker out LR-
A
B
1
wolny
1
WyjÊcie g∏oÊnikowe RR+
2
radio – wyciszanie (Mute)
2
WyjÊcie g∏oÊnikowe RR-
3
wolny
3
WyjÊcie g∏oÊnikowe RF+
4
akumulator +12V
4
WyjÊcie g∏oÊnikowe RF-
5
automatyczna antena
5
WyjÊcie g∏oÊnikowe LF+
6
wolny
6
WyjÊcie g∏oÊnikowe LF-
7
zacisk 15/zap∏on
7
WyjÊcie g∏oÊnikowe LR+
8
masa
8
WyjÊcie g∏oÊnikowe LR-
Legenda:
R – prawy
R – ty∏
L – lewy
F – przód
np.: RR = prawy / ty∏
albo LF = lewy / przód
28
Speaker out RR+
INSTRUKCJA MONTA ˚U
7b.
C
C1
C2
C3
1
Line Out LR
7
Telefon / Navi NF in +
13
CDC-Data - In
2
Line Out RR
8
Telefon / Navi NF in -
14
CDC-Data - Out
3
Line Out Masse / Ground
9
Radio / Navi Mute
15
Permanent +12V
4
Line Out LF
10
FB +12V / RC + 12V
16
+12V
5
Line Out RF
11
Fernbedienung / Remote Control
17
Bus – Masse / GND
6
+ 12V Amplifier
12
FB – Masse / RC – GND
Korektor
Wzmacniacz
Zdalne sterowanie
18
AF – Masse / GND
19
Line In – L
20
Line In – R
Telefon n.cz.
wejÊcie
Zmieniacz p∏yt CD
C
C1
C2
C3
1
wyjÊcie liniowe – LR
7
telefon/nawigacja n. cz. – wejÊcie+
13
Dane CDC – wejÊcie
2
wyjÊcie liniowe – RR
8
telefon/nawigacja n. cz. – wejÊcie-
14
Dane CDC – wyjÊcie
3
wyjÊcie liniowe – masa
9
radio/nawigacja – wyciszenie (Mute)
15
akumulator+12V
4
wyjÊcie liniowe – LF
10
5
wyjÊcie liniowe – RF
11
zdalne sterowanie
17
12
zdalne sterowanie – masa
18
audio – masa
19
wejÊcie liniowe – L
20
wejÊcie liniowe – R
6
.+12V
wzmacniacz
+12V
zdalne sterowanie
16
+12V
Bus – masa
Legenda:
R – prawy
L – lewy
R – ty∏
F – przód
np.: RR = prawy / ty∏
albo LF = lewy / przód
29
INSTRUKCJA MONTA˚U
8.
12V
(max. 150 mA)
4 Ohm
4 Ohm
4 Ohm
4 Ohm
7 607 621 222
Kl. 15 +12V
8 604 492 320
Radio Mute (low)
Legenda:
Relais – przekaênik
Amplifier – wzmacniacz
Radio Mute (low) – wyciszanie radia telefonem (poziom niski)
Zastrzegamy sobie mo˝liwoÊç wprowadzania zmian!
30
✆
Mi´dzynarodowe numery serwisów
Polska: Telefon: (022) 836 56 91, Fax: (022) 715 49 98
ul. Poleczki 3
02-822 Warszawa
Tel.: (022) 643 92 36
Fax: (022) 648 28 08
www.blaupunkt.com
Zastrzegamy sobie mo˝liwoÊç wprowadzania zmian!
B∏´dy w druku zastrze˝one.
INSTRUKCJA NR 338
Hotline: 0 800 118 922
D
32
33
