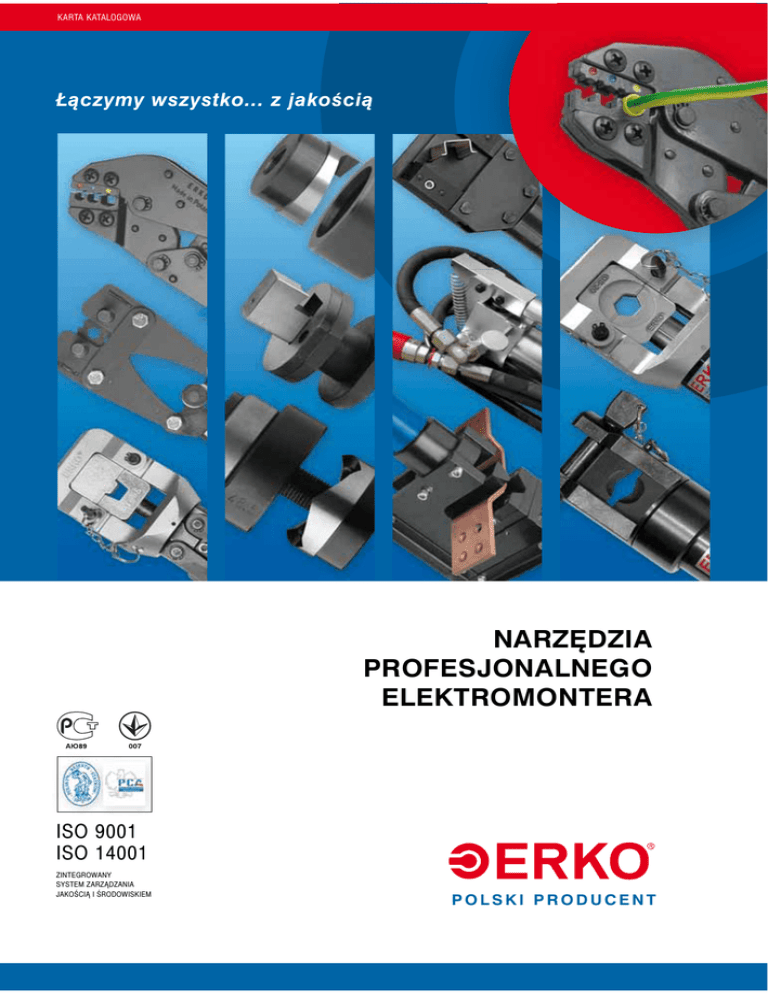

KARTA KATALOGOWA
Łàczymy wszystko... z jakoÊcià
NARZ¢DZIA
PROFESJONALNEGO
ELEKTROMONTERA
ISO 9001
ISO 14001
ZINTEGROWANY
SYSTEM ZARZĄDZANIA
JAKOŚCIĄ I ŚRODOWISKIEM
POLSKI PRODUCENT
PRASKI R¢CZNE
PRASKA R¢CZNA S_33-1
Do zaprasowywania koƒcówek wsuwkowych (konektorowych) na ˝y∏ach kabli o przekroju >0,14 – 1,0 mm2.
PRASKA R¢CZNA AE_22-05
Do zaprasowywania koƒcówek typu KOA, KOE, NOE na ˝y∏ach kabli o przekroju >0,1 – 0,5 mm2.
PRASKA R¢CZNA S_22-2
Do zaprasowywania koƒcówek wsuwkowych (konektorowych) na ˝y∏ach kabli o przekroju >0,5 – 2,5 mm2.
PRASKA R¢CZNA A_22-2
Do zaprasowywania wszystkich typów koƒcówek i z∏àczek bez izolacji na ˝y∏ach kabli o przekroju >0,5 – 2,5 mm2.
PRASKA R¢CZNA S_11-6
Do zaprasowywania koƒcówek wsuwkowych (konektorowych) na ˝y∏ach kabli o przekroju >0,5 – 6 mm2.
PRASKA R¢CZNA A_11-6
Do zaprasowywania wszystkich typów koƒcówek i z∏àczek bez izolacji na ˝y∏ach kabli o przekroju >0,5 – 6 mm2.
PRASKA R¢CZNA S_44-2
Do zaprasowywania koƒcówek pazurkowych typu KOP i KNP na ˝y∏ach kabli miedzianych o przekroju >0,5 – 2,5 mm2.
PRASKA R¢CZNA RA_16
Do zaprasowywania wszystkich typów koƒcówek i z∏àczek twardolutowanych bez izolacji na ˝y∏ach kabli
o przekroju >0,5 – 16 mm2.
PRASKA R¢CZNA SK_1, SK_2N
Do zaprasowywania koƒcówek typu MK6,3/2 na ˝y∏ach kabli o przekroju: SK1 >0,5 – 1 mm2, SK2N >1 – 2,5 mm2
PRASKA R¢CZNA T_22-6
Do zaprasowywania koƒcówek tulejkowych bez izolacji i z izolacjà na ˝y∏ach kabli o przekroju 0,5 – 6 mm2.
Forma zapr.– trapez.
KLESZCZE S_55
Do zaciskania koƒcówek konektorowych mosi´˝nych na ˝y∏ach kabli o przekroju >0,5 – 6 mm2.
Uwaga: niezalecana do prac intensywnych.
PRASKA R¢CZNA T_6
Do zaprasowywania w formie kwadratu koƒcówek tulejko-wych (typ TA, TE i TV) na ˝y∏ach kabli Cu
wielodrutowych o przekroju >0,5 – 6 mm2.
PRASKA R¢CZNA E_22-2
Do zaprasowywania wszystkich typów koƒcówek i z∏àczek z izolacjà na ˝y∏ach kabli o przekroju >0,5 – 2,5 mm2.
PRASKA R¢CZNA T_11-16
Do zaprasowywania koƒcówek tulejkowych bez izolacji i z izolacjà (typ TA i TE) na ˝y∏ach kabli
o przekroju 6, 10 i 16 mm2.
PRASKA R¢CZNA E_11-6
Do zaprasowywania wszystkich typów koƒcówek i z∏àczek z izolacjà na ˝y∏ach kabli o przekroju >0,5 – 6 mm2.
PRASKA R¢CZNA T_25-35. Do zaprasowywania koƒcówek tulejkowych bez izolacji i z izolacjà (typ TA i TE)
na ˝y∏ach kabli o przekroju 25 i 35 mm2.
PRASKA R¢CZNA RE_6
Do zaprasowywania wszystkich typów koƒcówek i z∏àczek twardolutowanych z izolacjà na ˝y∏ach kabli
o przekroju >0,5 – 6 mm2.
PRASKA R¢CZNA T_50. Do zaprasowywania koƒcówek tulejkowych bez izolacji i z izolacjà (typ TA i TE)
na ˝y∏ach kabli o przekroju 50 mm2.
PRASKA R¢CZNA RE_16
Do zaprasowywania wszystkich typów koƒcówek i z∏àczek twardolutowanych z izolacjà na ˝y∏ach kabli
o przekroju 10 i 16 mm2.
PRASKA R¢CZNA T_10-16V
Do zaprasowywania koƒcówek tulejkowych podwójnych typ TV na ˝y∏ach kabli miedzianych wielodrutowych
o przekroju 2x10 mm2 2x16 mm2.
KLESZCZE ETA_66
Do zaciskania koƒcówek tulejkowych (TA, TE, TV, TP) do 16 mm2, koƒcówek bez izolacji (KOA, KNA...)
do 6 mm2, z izolacjà (KOE, KNE...) do 6 mm2 Uwaga: niezalecana do prac intensywnych.
PRASKA R¢CZNA D_11-6
Do zaprasowywania z∏àczek typu KLD na ˝y∏ach kabli miedzianych jednodrutowych o przekroju 1,5 – 6 mm2.
ISO 9001 • ISO 14001
PRASKI R¢CZNE
PRASKA R¢CZNA AG_11
Do zaprasowywania koƒcówek BNC na kablach koncentrycznych RG58, RG59, RG62, RG71.
PLOMBOWNICA P_1
Do plomb z tworzyw sztucznych i o∏owianych (matryce na zamówienie)
SZCZ¢KI SE_50
do koƒcówek z izolacjà
10 – 50 mm2.
SZCZ¢KI SD_50
do koƒcówek i z∏àczek
rurowych Al i Cu
6 – 50 mm2.
SZCZ¢KI ST_120
do koƒcówek tulejkowych
cienkoÊciennych
25 – 185 mm2.
PRASKA R¢CZNA PR_50
Przeznaczona
do zaprasowywania
koƒcówek i z∏àczek
rurowych miedzianych
poza standardem DIN
na ˝y∏ach kabli wielodrutowych
o przekrojach 6 – 50 mm2.
PRASKA R¢CZNA PR_50-D
Przeznaczona
do zaprasowywania
koƒcówek i z∏àczek
rurowych miedzianych wg norm DIN
na ˝y∏ach kabli wielodrutowych
o przekrojach 6 – 50 mm2.
PRASKA R¢CZNA PR_150
Przeznaczona
do zaprasowywania
koƒcówek i z∏àczek
rurowych miedzianych
poza standardem DIN
na ˝y∏ach kabli wielodrutowych
o przekrojach 25 – 150 mm2.
PRASKA R¢CZNA PR_150-D
Przeznaczona
do zaprasowywania
koƒcówek i z∏àczek
rurowych miedzianych wg norm DIN
na ˝y∏ach kabli wielodrutowych
o przekrojach 25 – 150 mm2.
PRASKA R¢CZNA PR_95A
Przeznaczona
do zaprasowywania
koƒcówek i z∏àczek
rurowych aluminiowych
na ˝y∏ach kabli Al
o przekrojach 16 – 95 mm2.
PRASKA R¢CZNA PR_240
Praska przeznaczona jest
do zaprasowywania koƒcówek i z∏àczek:
z izolacjà (oprócz tulejkowych)
- matryce OE, zakres 10÷120 mm2.
bez izolacji (oprócz tulejkowych)
- matryce OA, zakres 10÷120 mm2.
rurowych Cu i Al
- matryce OS zakres Cu 6÷185 mm2,
Al 16÷240 mm2.
tulejkowych bez izolacji i z izolacjà
- matryce OT, zakres 25÷185 mm2.
PRASKA R¢CZNA R_50
Do zaprasowywania
koƒcówek i z∏àczek.
Szcz´ki wg. zamówienia:
SZCZ¢KI SA_50
do koƒcówek bez izolacji
(twardozlutowanych)
10 – 50 mm2.
WYCINANIE OTWORÓW W BLACHACH
WYCINAK OTWOROW KWADRATOWYCH WK
Do g∏owicy GW i wycinarek WH 100, WHP 1.
Do wycinania otworów kwadratowych
w blachach stalowych o gruboÊci
do 2 mm z Rm<450MPa.
WYCINAK UNIWERSALNY WP
Do g∏owicy GW i wycinarek WH 100, WHP 1
Do wycinania otworów kwadratowych
lub prostokàtnych o dowolnych wymiarach
w blachach stalowych o gruboÊci do 2 mm
z Rm<450MPa.
WYCINAK OTWORÓW OKRÑG¸YCH WO
Do g∏owicy GW i wycinarek WH 100, WHP 1
oraz wycinaka r´cznego WO_K.
Do wycinania otworów okràg∏ych
w blachach stalowych o gruboÊci
do 2 mm z Rm<450MPa.
WYCINARKA HYDRAULICZNA WHP_1
Do wycinania otworów okràg∏ych,
kwadratowych i prostokàtnych
w blachach stalowych o gruboÊci
do 2 mm z Rm<450MPa.
Wspó∏pracuje z wycinakami
WO, WK, WP (max ∅ 60,5 mm).
WYCINARKA HYDRAULICZNA WH_100
Do wycinania otworów okràg∏ych,
kwadratowych i prostokàtnych
w blachach stalowych o gruboÊci
do 2 mm z Rm<450MPa.
Wspó∏pracuje z wycinakami
WO, WK, WP (max ∅ 80 mm).
G¸OWICA GW, GW_2
Do wycinania otworów
w blachach stalowych
o gruboÊci do 2 mm
z Rm<450MPa.
Wspó∏pracuje z wycinakami
WO, WK, WP
(GW/PT max ∅ 80 mm
GW2/PT max ∅ 120 mm).
Nap´d: H 700, AH 300, AH 400
Dost´pne sà wycinaki do stali nierdzewnej.
Max grubosç stali nierdzewnej 2 mm przy Rm<540 MPa.
Zakres Êrednic otworu od ∅ 12,7 mm do ∅ 60 mm.
WYCINAK R¢CZNY WO_K
Do wycinania otworów okràg∏ych
w blachach stalowych o gruboÊci
do 2 mm z Rm<450MPa.
(∅ 16mm – ∅ 60,5 mm)
OBRÓBKA SZYN PRÑDOWYCH
STANOWISKO OBRÓBKI SZYN PRÑDOWYCH SH_400 PLC
Przeznaczone do ci´cia, wycinania otworów, gi´cia, wciskania nakr´tek i odsadzania szyn
miedzianych i aluminiowych z elektronicznym pomiarem kàta i odleg∏oÊci otworu od kraw´dzi i czo∏a szyny.
Wyposa˝ony wyÊwietlacz dotykowy.
Zasilanie: 3x230/400 50Hz. Sterowanie: 24V (peda∏).
STANOWISKO OBRÓBKI SZYN PRÑDOWYCH SH_600
PrzenoÊne stanowisko robocze przeznaczone do wycinania otworów,
gi´cia, wciskania nakr´tek i odsadzania szyn miedzianych i aluminiowych.
Maksymalne wymiary szyn: 12 x 125 mm
Zasilanie: AH 300, AH 400, H 700.
GI¢TARKO-DZIURKARKA HGD_125
Do wyginania i wycinania otworów
w szynach pràdowych (Al i Cu).
Maksymalne wymiary szyn: 10 x 125 mm.
Nap´d: AH 300, AH 400, H 700.
STANOWISKO OBRÓBKI SZYN
PRÑDAOWYCH HD_160
Kompletne stanowisko robocze
przeznaczone do otworowania szyn
pràdowych o gruboÊci od 5 do 13 mm
i szerokoÊci do 160 mm. Sto∏y rolkowe
pozwalajà obrabiaç szyny o d∏. do 3 mb.
Zasilanie 3x230/400V, 1,2kW.
STANOWISKO OBRÓBKI SZYN
ELASTYCZNYCH HSE_100
Stanowisko przeznaczone do obróbki
elastycznych szyn pakietowych w zakresie
ci´cia, otworowania i odizolowywania szyn
o wymiarze maksymalnym 10x100mm.
Nap´d: AH 300, AH 400, H 700.
AGREGATY HYDRAULICZNE
AGREGAT HYDRAULICZNY AH_300-3
CiÊnienie robocze: 380/630 bar
Zasilanie: 3x230/400V 50Hz.
Sterowanie: 24 V (peda∏em).
WydajnoÊç: 0,64 l/min.
Moc silnika: 0,55 kW
AGREGAT HYDRAULICZNY AH_300-1
Napi´cie zasilania: 230 V
AGREGAT HYDRAULICZNY AH_400
CiÊnienie robocze: 380/630 bar
Zasilanie: 3x230/400V 50Hz.
Sterowanie: 24 V (peda∏em).
WydajnoÊç: 1,25 l/min.
Moc silnika: 1,1 kW
GILOTYNA HC_125
Do przecinania szyn pràdowych Al i Cu.
Maksymalne wymiary szyn 12 x 125 mm.
Nap´d: AH 300, AH 400, H 700.
POMPA HYDRAULICZNA TYP H_700
POMPA HYDRAULICZNA H_700
Dwuobwodowa, szybki dojazd (niskie ciÊnienie), praca w∏aÊciwa 630 bar.
Mo˝e wspó∏pracowaç ze wszystkimi urzàdzeniami
i g∏owicami produkcji ERKO®.
Standardowo wyposa˝ona w szybkoz∏àcze PM.
Dostarczana w kasecie metalowej K4.
Mo˝liwe wykonanie H 700/400 do starszych glowic z szybkoz∏àczem ZT.
ISO 9001 • ISO 14001
ZAPRASOWYWANIE KO¡CÓWEK
G¸OWICA GU_120
Przeznaczona do zaciskania koƒcówek
i z∏àczek kablowych na przewodach Al i Cu
o przekrojach 6 – 120 mm2.
Wspó∏pracuje z matrycami:
UA 120, UE 120, USM, UT 120, UF 120
Nap´d: H 700, AH 300, AH 400
G¸OWICA GU_300
Przeznaczona do zaciskania koƒcówek
i z∏àczek kablowych na przewodach
o przekrojach Cu 6 – 300 mm2 i Al 16 – 300 mm2
Wspó∏pracuje z matrycami:
USD, UDF, UR, UK
Nap´d: H 700, AH 300, AH 400
G¸OWICA GO_300
Do zaciskania koƒcówek i z∏àczek rurowych
miedzianych i aluminiowych na ˝y∏ach
kabli i przewodów o przekrojach 6 – 300 mm2
dla Cu i 16 – 300 mm2 dla Al.
Do formowania na okràg∏o sektorowych ˝y∏ aluminiowych dla zakresu przewodów od 16 do 240 mm2.
Wspó∏pracuje z matrycami:
OS, OA, OE, OT, OR, OK, OF
Nap´d: H 700, AH 300, AH 400
G¸OWICA GU_625
Przeznaczona do zaciskania koƒcówek
i z∏àczek kablowych na przewodach Al i Cu
o przekrojach 300 – 625 mm2.
Maks. Êrednica zewnetrzna
koƒcówki / z∏àczki: ∅ 52 mm
Wspó∏pracuje z matrycami: UX
Nap´d: H 700, AH 300, AH 400
MATRYCE ZACISKOWE
MATRYCE ZACISKOWE
MATRYCE ZACISKOWE
MATRYCE ZACISKOWE
do g∏owicy GU 120 i prasek HR 100-U, H 120S-U
do g∏owicy GU 300
do g∏owicy GO 300 i praski HR 300, EP 300, PR 240
do g∏owicy GU 625
UA
do koƒcówek miedzianych bez izolacji.
Zakres 10 – 120 mm2.
USD
do koƒcówek i z∏àczek Cu i Al.
Zakres Al 16 – 300 mm2.
Cu 6 – 300 mm2.
OS
Stosowane do koƒcówek i z∏àczek Cu i Al.
Zakres Al 16 – 300 mm2,
Cu 6 – 300 mm2.
UX
do koƒcówek i z∏àczek
rurowych miedzianych.
UT
do koƒcówek tulejkowych
bez izolacji i z izolacjà.
Zakres 25 – 185 mm2.
UDF
do formowania na okràg∏o
sektorowych ˝y∏ aluminiowych.
Zakres 16–240 mm2.
OA
do koƒcówek miedzianych bez izolacji.
Zakres 10 – 120 mm2.
OE
do koƒcówek i z∏àczek miedzianych z izolacjà.
Zakres 10 – 120 mm2.
USM
do koƒcówek i z∏àczek Cu i Al.
Zakres 6 – 120 mm2.
UR
do formowania „na p∏asko”
˝y∏ sektorowych Al.
OT
do koƒcówek tulejkowych bez izolacji i z izolacjà.
Zakres 25 – 185 mm2.
UE
do koƒcówek i z∏àczek
miedzianych z izolacjà.
Zakres 10 – 120 mm2.
UF
do formowania na okràg∏o
sektorowych ˝y∏ aluminiowych.
Zakres 16 – 120 mm2.
UK
do wycinania otworów
w ˝y∏ach kabli sektorowych
przeformowanych wczeÊniej
„na p∏asko” wk∏adkà UR
oraz do wycinania otworów
w bednarce stalowej.
OF
Do formowania na okràg∏o
sektorowych ˝y∏ aluminiowych.
Zakres 16 – 240 mm2
OR
OK
Do formowania na płasko Do wycinania otworów
˝y∏ aluminiowych.
w ˝y∏ach aluminiowych
Zakres 25 – 120 mm2
oraz w bednarce
ZAPRASOWYWANIE KO¡CÓWEK
PRASKA AKUMULATOROWA EP_300
Do zaciskania koƒcówek
i z∏àczek rurowych miedzianych
i aluminiowych na ˝y∏ach kabli
i przewodów o przekrojach 6 – 300mm2
dla Cu i 16 – 300 mm2 dla Al.
Do formowania na okràg∏o sektorowych ˝y∏
aluminiowych dla zakresu
przewodów od 16 do 240 mm2.
Wspó∏pracuje z matrycami typu
OS, OF, OA, OE, OT, OK, OR.
CI¢CIE KABLI
Mo˝liwe wykonanie w wersji bezpiecznej do 30 kV.
R¢CZNA PRASKA HYDRAULICZNA HR_100
Przeznaczona do zaprasowywania koƒcówek
i z∏àczek kablowych miedzianych bez izolacji
i z izolacjà na kablach 6 – 120mm2 oraz koƒcówek
i z∏àczek aluminiowych. Wspó∏pracuje z matrycami:
UA, UT, UE, UF, USM.
Standardowo w kasecie metalowej K 2.
PRASKA HYDRAULICZNA HR_300
Do zaciskania koƒcówek i z∏àczek rurowych miedzianych
i aluminiowych na ˝y∏ach kabli i przewodów o przekrojach
6 – 300 mm2 dla Cu i 16 – 300 mm2 dla Al.
Do formowania na okràg∏o sektorowych ˝y∏ aluminiowych
dla zakresu przewodów od 16 do 240 mm2.
Wspó∏pracuje z matrycami typu OS, OF, OA, OE, OT, OK, OR.
G¸OWICA GC_100
G¸OWICA GC_50
Do ci´cia przewodów i kabli Cu i Al
Do ci´cia przewodów i kabli Cu i Al
o Êrednicy zewn´trznej do ∅ 50 mm. o Êrednicy zewn´trznej do ∅ 96mm.
Nap´d: H 700, AH 300, AH 400
Nap´d: H 700, AH 300, AH 400
ZESTAWY DO BEZPIECZNEGO CI¢CIA
Przeznaczone do ci´cia kabli i przewodów
Cu i Al, w których nie jest mo˝liwe okreÊlenie stanu
beznapi´ciowego.
CI¢CIE SZYN MONTA˚OWYCH
Napi´cie znamionowe sieci max: 30 kV;
D∏ugoÊç przewodu hydraulicznego 10 m;
CiÊnienie robocze 630 bar.
GC_50-H700-E
Do ci´cia kabli i przewodów o Êrednicy
do 50 mm nieopancerzonych i opancerzonych
taÊmà stalowà. W przypadku przewodów
zbrojonych drutem lub taÊmà stalowà maksymalna
Êrednica nie mo˝e przekraczaç 30 mm.
GC_100-H700-E
Do ci´cia kabli i przewodów o Êrednicy
do 96 mm nieopancerzonych i opancerzonych
taÊmà stalowà.
Nie stosowaç do linek stalowych.
Zak∏ady Metalowe ERKO R. P´tlak
spó∏ka jawna Bracia P´tlak
11-042 JONKOWO
ul. Ks. Jana Hanowskiego 7, Polska
tel./fax +48 (089) 5129273 (4 linie)
e-mail: [email protected]
dzia∏ sprzeda˝y: [email protected]
www.erko.pl
PRZECINARKA GLS
Do ci´cia
szyn monta˝owych typu TS
PRZECINARKA GLP
Do ci´cia
szyn monta˝owych typu TS
Nap´d: H 700, AH 300, AH 400
Nasz partner handlowy:
Katalog
wysy∏amy
na ˝yczenie
Projekt współfinansowany ze Êrodków Europejskiego Funduszu Rozwoju Regionalnego
w ramach Regionalnego Programu Operacyjnego Warmia i Mazury na lata 2007-2013.
