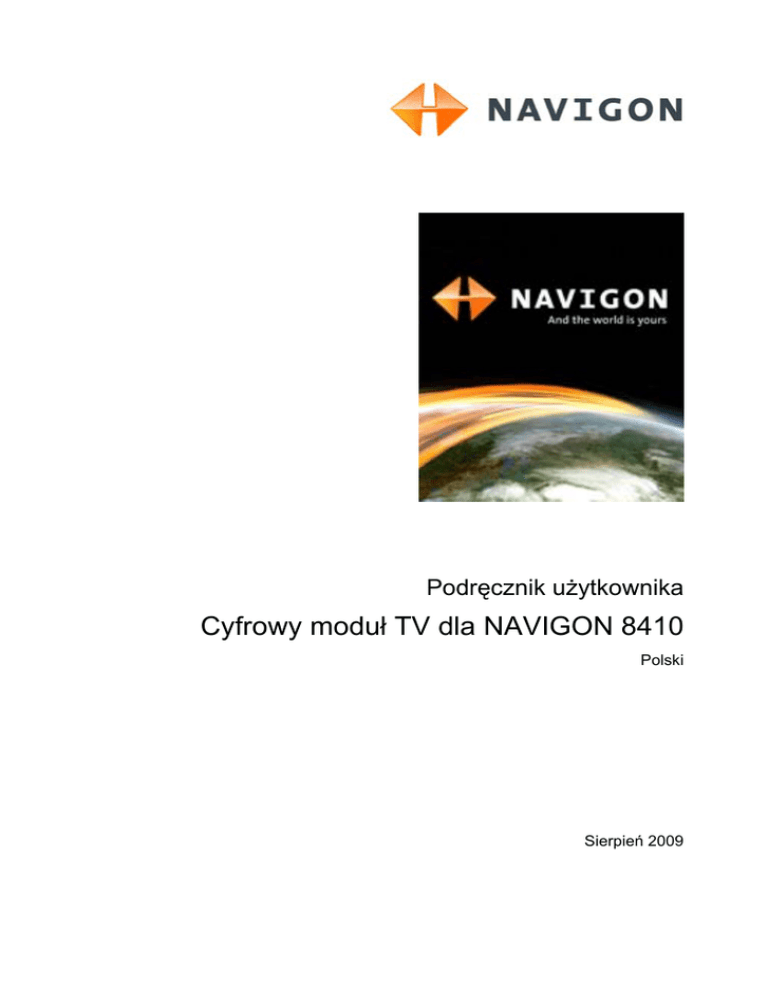

NAVIGON 8410 TV

Podręcznik użytkownika
Cyfrowy moduł TV dla NAVIGON 8410
Polski
Sierpień 2009
Ikona przekreślonego kontenera na kółkach oznacza, że w obszarze
Unii Europejskiej, zużyty produkt trafić musi do specjalnego
pojemnika. Dotyczy to używanego przez Ciebie urządzenia oraz
wszyskich akcesoriów oznaczonych tym symbolem. Produktu nie
należy wyrzucać wraz z niesortowanymi odpadami komunalnymi.
Impressum
NAVIGON AG
Schottmüllerstraße 20A
D-20251 Hamburg
Dane i informacje zawarte w poniższym tekście mogą zostać zmienione bez
zapowiedzi. Bez jednoznacznego, pisemnego zezwolenia firmy NAVIGON AG
żadna część poniższego podręcznika nie może być, niezależnie od celu, kopiowana
lub przenoszona, niezależnie od tego czy dzieje się to mechanicznie czy
elektronicznie. Wszystkie dane techniczne, rysunki itd. podlegają prawu do ochrony
praw autorskich.
 2009, NAVIGON AG
Wszystkie prawa zastrzeżone.
Spis treści
1
Wstęp .................................................................................................4
1.1
O podręczniku .........................................................................................4
1.2
Wskazówki prawne .................................................................................4
1.2.1
1.2.2
1.3
2
3
4
5
6
7
8
9
Gwarancja .................................................................................4
Znaki towarowe .........................................................................4
Pytania dotyczące produktu ....................................................................5
Zanim uruchomisz nawigację ..........................................................5
2.1
Ważne wskazówki bezpieczeństwa ........................................................5
2.2
Zawartość przesyłki.................................................................................5
2.3
Podłącz moduł TV ...................................................................................6
2.4
Informacje ...............................................................................................6
Uruchom moduł TV...........................................................................7
Obsługa modułu TV ..........................................................................8
4.1
Wybierz stację.........................................................................................8
4.2
Regulacja głośności ................................................................................9
4.3
Dodaj stację do Ulubionych.....................................................................9
4.4
Przegląd programów (EPG) ....................................................................9
4.5
Pokaż informacje na temat bieżącej audycji .........................................10
Konfiguracja modułu TV ................................................................11
5.1
Program ................................................................................................11
5.2
Ogólnie..................................................................................................11
5.3
Zakończ konfigurację ............................................................................12
Zamknij moduł TV ...........................................................................12
Okna modułu TV .............................................................................12
7.1
Okno TV ................................................................................................12
7.2
Przegląd programów (EPG): Ogólnie ...................................................14
7.3
Przegląd programów (EPG): Detale......................................................15
7.4
Info ........................................................................................................16
Dodatek............................................................................................17
8.1
Dane techniczne ...................................................................................17
8.2
Deklaracja zgodności ............................................................................17
Indeks haseł ....................................................................................18
Podręcznik użytkownika
Spis treści  III
1
Wstęp
1.1
O podręczniku
W celu wyróżnienia ważnych części tekstu i ułatwienia pracy w
programie, w podręczniku użyto następujących czcionek:
Tłusty druk i kursywa:
Nazwy produktów
WERSALIKI:
Nazwy okien i dialogów.
Tłusty druk:
Ważne części tekstu.
Podkreślone:
Nazwy przycisków sprzętowych, pól wpisu i
innych elementów powierzchni sprzętowych.
Ten symbol uwidocznia wskazówki dotyczące obsługi oprogramowania.
1.2
Wskazówki prawne
1.2.1
Gwarancja
Zastrzegamy sobie prawo do zmian treści dokumentacji i
oprogramowania, bez uprzedzeń. Firma NAVIGON AG nie ponosi
odpowiedzialności za poprawność treści lub za szkody wynikające z
używania podręcznika.
Dziękujemy za wskazówki dotyczące błędów i ulepszeń aby w
przyszłości oferować jeszcze lepsze produkty.
1.2.2
Znaki towarowe
Wszystkie, w podręczniku wymienione i ewentualnie przez osoby
trzecie chronione znaki firmowe i towarowe podlegają bez ograniczeń
zaleceniom odpowiednich ustaw prawa handlowego i prawom
własności ich danych, rejestrowanych właścicieli. Wszystkie tutaj użyte
znaki towarowe, nazwy handlowe lub nazwy firmowe mogą być
znakami towarowymi lub zarejestrowanymi znakami handlowymi ich
właścicieli. Wszystkie, niejednoznacznie gwarantowane prawa są
również zastrzeżone.
Z braku wyraźnego oznakowania, w tym podręczniku użytych znaków
towarowych, nie można wnioskować swobody w użytku ich nazw od
praw osób trzecich.
►
-4-
NAVIGON jest chronionym znakiem towarowym firmy
NAVIGON AG.
Wstęp
1.3
Pytania dotyczące produktu
Czy masz pytania dotyczące produktu? Odwiedź naszą stronę
www.navigon.com i kliknij pole "Support". Znajdziesz tutaj obszar
zawierający najczęściej stawiane pytania (FAQ Center) i dowiesz się
jak się z nami skontaktować, telefonicznie lub za pomocą e-mail.
2
Zanim uruchomisz nawigację
Za pomocą modułu TV, urządzenie NAVIGON 8410 staje się
przenośnym pełnowartościowym telewizorem DVB-T. Podłącz je po
prostu do urządzenia nawigacyjnego i nie przegapisz już żadnej ważnej
audycji!
2.1
Ważne wskazówki bezpieczeństwa
Przed uruchomieniem modułu TV, starannie zapoznaj się z poniższymi
wskazówkami i uwagami dotyczącymi bezpieczeństwa.
Uwaga! Nie oglądaj zdjęć, filmów lub programów telewizyjnych w
czasie jazdy! Sprawdź sytuację prawną w państwie w którym
przebywasz. Korzystanie z tych funkcji w czasie jazdy może być
zasadniczo zabronione.
Uwaga! Złóż i zabezpiecz antenę przed rozpoczęciem jazdy,
zmniejszając w ten sposób ryzyko przy hamowaniu lub w razie
wypadku.
Wskazówka: W wielu państwach korzystanie z telewizorów niesie ze
sobą opłaty. Sprawdź ewentualność takich opłat za korzystanie z
modułu TV.
2.2
Zawartość przesyłki
Sprawdź zawartość przesyłki. Jeżeli przesyłka nie jest kompletna
skontaktuj się z przedstawicielstwem sprzedawcy zestawu.
Nabyty zestaw zawiera:
►
Moduł TV dla NAVIGON 8410
►
Antenę modułu TV (podłączoną do urządzenia)
-5-
2.3
Podłącz moduł TV
Urządzenie nawigacyjne jest wyłączone.
- lub Okno START, systemu nawigacyjnego, jest otwarte.
►
Jeżeli otwarte jest zastosowanie (Nawigacja, Telefon, Odtwarzacz
multimedialny), zamknij je.
1. Podłącz moduł TV z lewej strony urządzenia nawigacyjnego.
(Zob. rys.)
2. Włącz ewentualnie urządzenie nawigacyjne.
Przycisk
aktywny.
(TV), w oknie START systemu nawigacyjnego, jest
Wskazówka: Antena powinna zawsze być podłączona do modułu TV.
W wypadku rozłączenia, umieść ją ponownie w na to przeznaczonym
złączu. (zob. rys.)
2.4
Informacje
W górnej części wielu okien znajdują się różne ikony, przedstawiające
informacje.
-6-
Energia
Ikona Energia przedstawia następujące stany wbudowanego
akumulatora:
Urządzenie jest zasilane przez zewnętrzne źródło energii. Akumulator
jest naładowany.
- lub Z powodu za niskiej lub za wysokiej temperatury nie można ładować
akumulatora.
Urządzenie jest zasilane przez zewnętrzne źródło energii. Akumulator
jest w trakcie ładowania.
Urządzenie zasilane jest własną baterią. Stan naładowania jest
wystarczający.
Urządzenie zasilane jest własną baterią. Akumulator jest
niedoładowany.
Jakość sygnału
Ikona Jakość sygnału informuje o jakości odbioru TV.
Im więcej pionowych belek obok symbolu, tym lepsza jakość odbioru.
3
Uruchom moduł TV
Podłączyłeś moduł TV do urządzenia nawigacyjnego. Urządzenie
nawigacyjne jest włączone. Okno START jest otwarte.
1. Rozciągnij antenę.
2. Stuknij w przycisk
(TV).
Pojawia się następujący komunikat:
"Uwaga! Nie oglądaj zdjęć, filmów lub programów telewizyjnych w
czasie jazdy! Sprawdź sytuację prawną w państwie w którym
przebywasz. Korzystanie z tych funkcji w czasie jazdy może być
zasadniczo zabronione."
3. Jeżeli w całości przeczytałeś i zrozumiałeś tekst, stuknij w przycisk
OK.
Jeżeli nie akceptujesz tej wskazówki, stuknij w przycisk Anuluj, by
ponownie zakończyć zastosowanie TV.
Uruchom moduł TV
-7-
Pierwszy start
Po pierwszym uruchomieniu modułu TV otwiera się okno SZUKANIE
(Zob. "Szukanie stacji (Tuning)", strona 11)
STACJI.
►
Stuknij w przycisk Szukanie stacji by rozpocząć szukanie
- lub ►
Stuknij w
(Wstecz), jeżeli chcesz szukać później.
Otwiera się okno TV.
4
Obsługa modułu TV
4.1
Wybierz stację
Okno TV jest otwarte. Widoczny jest ostatnio obrany program.
►
Stuknij w przycisk
zmienić stację.
(Do góry) lub
(Na dół) by
W lewym górnym rogu wyświetlacza widoczna jest nazwa ustalonej
stacji.
W wyświetlaczu pojawia się program wybranej stacji.
►
►
Stuknij w obraz telewizyjny by przejść na tryb pełnego ekranu.
Stuknij ponownie w obraz telewizyjny by zamknąć tryb pełnego
ekranu.
Wskazówka: Przycisk Lista informuje o liście w której się właśnie
poruszasz:
►
►
►
(Wszystkie stacje telewizyjne): Wszystkie znalezione
programy telewizyjne
(Wszystkie stacje radiowe): Wszystkie znalezione
programy radiowe
(Ulubione): Wyłącznie ulubione programy (Zob. "Dodaj
stację do Ulubionych", strona 9, następny rozdział)
Stuknij w ten przycisk by zmienić ustawienie.
Wskazówka: Stację ustalić można również w oknie PRZEGLĄD
Można tam również ujrzeć listę programów. (Zob.
"Przegląd programów (EPG)", strona 9)
PROGRAMÓW (EPG).
-8-
Obsługa modułu TV
4.2
Regulacja głośności
►
Stuknij w oknie TV w przycisk
(Głośniej) lub w przycisk
(Ciszej) by ustalić głośność.
►
4.3
Stuknij w oknie TV w
(Wycisz), by wyciszyć urządzenie.
Ponownym stuknięciem przycisku włączysz głos.
Dodaj stację do Ulubionych
Ulubione stacje umieścić można w liście ULUBIONE. Stacje te posiadają
gwiazdkę w pomarańczowym kolorze.
Postępuj w ten sposób:
1. Stuknij w oknie TV w
(Przegląd programów (EPG))
Otwiera się okno PRZEGLĄD PROGRAMÓW (EPG): OGÓLNIE. (Zob.
"Przegląd programów (EPG): Ogólnie", strona 14)
(Wszystkie stacje telewizyjne) lub w
2. Stuknij w
(Wszystkie stacje radiowe).
W liście stacji widnieją wszystkie stacje obranej kategorii.
3. Stuknij w gwiazdkę obok stacji którą chcesz umieścić w liście
ULUBIONE.
Gwiazdka pojawia się w pomarańczowym kolorze.
Stacja została zapisana w liście ULUBIONE.
►
►
4.4
Stuknij ponownie w gwiazdkę, jeżeli chcesz usunąć stację z listy
ULUBIONE. Gwiazdka pojawia się w szarym kolorze.
Stuknij w przycisk
(Ulubione) by otworzyć listę ULUBIONE.
Przegląd programów (EPG)
Wiele stacji oferuje elektroniczny przegląd programu (Electronic
Program Guide, EPG). Dostępność i obszerność tych informacji zależy
wyłącznie od danej stacji.
Z reguły dostępne są informacje na temat najbliższych 14 dni. Nie ma
natomiast informacji dotyczących ubiegłych dni.
1. Stuknij w oknie TV, w przycisk
(EPG)
Przegląd programów
Otwiera się okno PRZEGLĄD PROGRAMÓW (EPG): OGÓLNIE. (Zob.
"Przegląd programów (EPG): Ogólnie", strona 14)
Obsługa modułu TV
-9-
2. Wybierz stację:
Wszystkie stacje telewizyjne
Wszystkie stacje radiowe
Ulubione
Wybrana stacja pojawia się w liście po prawej stronie okna. Pod
listą stacji widoczna jest data przeglądu programu.
(W lewo) i
3. Za pomocą przycisków
przedstawić datę przeglądu.
(W prawo) można
4. Stuknij w nazwę stacji z której programem chcesz się zapoznać.
Pod obrazem telewizyjnym pojawia się program wybranej stacji.
Jeżeli chcesz zapoznać się z detalicznymi informacjami na temat
audycji:
5. Stuknij w przycisk
interesuje.
(Info) obok tytułu audycji która Cię
Otwiera się okno PRZEGLĄD PROGRAMÓW (EPG): DETALE.
Przegląd programu wybranej stacji pojawia się w liście. Aktualna
audycja posiada obramowanie w pomarańczowym kolorze.
6. Stuknij w nazwę audycji która Cię interesuje.
Nazwa obranej audycji pojawia się w pomarańczowym kolorze.
Dostępne informacje na temat tej audycji pojawiają się pod
obrazem telewizyjnym.
4.5
Pokaż informacje na temat bieżącej audycji
W każdej chwili przedstawić można informacje na temat aktualnej stacji
i audycji.
►
Stuknij w oknie TV w
(Info).
Otwiera się okno INFO. Pojawiają się wszystkie dostępne
informacje. (Zob. "Info", strona 16)
►
- 10 -
Stuknij w OK by ponownie powrócić do okna TV.
Obsługa modułu TV
5
Konfiguracja modułu TV
W oknie USTAWIENIA można konfigurować moduł TV.
1. Stuknij w
(Ustawienia).
Otwiera się okno USTAWIENIA.
5.1
Program
►
Stuknij w oknie USTAWIENIA w Program.
Szukanie stacji (Tuning)
1. Stuknij w Szukanie stacji.
Pojawia się pasek postępu. Znalezione stacje zostają ujęte w liście.
►
►
►
Stuknij w Anuluj by zatrzymać szukanie stacji i usunąć do tej pory
znalezione stacje.
Stuknij w Zatrzymaj by przerwać szukanie stacji, zachowując listę
już znalezionych stacji.
Po zakończeniu szukania stacji stuknij w OK.
Region
Ustawienie Region ustala normę przekazu na której opiera się
wyszukiwanie stacji. Z reguły nie trzeba go zmieniać.
5.2
Ogólnie
1. Stuknij w oknie USTAWIENIA w Ogólnie.
Pokaż
Ustal, czy szukać również kodowanych programów (Brak kodowanych,
Wszystkie programy).
Aspect Ratio
Ustal formę pokazywania audycji których format nie odpowiada
formatowi ekranu (Rozciągnięty, Letter Box, Kadrowany).
►
Stuknij w przycisk
(Otwórz listę) obok ustawienia które chcesz
zmienić i ustal format obrazu.
Konfiguracja modułu TV
- 11 -
5.3
Zakończ konfigurację
Zakończyłeś wszystkie czynności związane z konfiguracją.
►
Stuknij w OK by zapisać zmiany.
►
Stuknij w Reset by cofnąć ustawienia do stanu pierwotnego.
- lub - lub ►
6
Stuknij w
(Wstecz) by cofnąć zmiany.
Zamknij moduł TV
1. Stuknij w oknie TV w
(Zamknij).
Otwiera się okno systemu nawigacyjnego START.
2. Złóż antenę i zabezpiecz ją następnie.
7
Okna modułu TV
7.1
Okno TV
1
Przycisk Lista przedstawia listę programów stacji którą obsługiwać
można za pomocą przycisków
(Do góry) i
(Do góry).
(Wszystkie stacje telewizyjne): Wszystkie znalezione
programy telewizyjne
- 12 -
Zamknij moduł TV
(Wszystkie stacje radiowe): Wszystkie znalezione programy
radiowe
(Ulubione): Wyłącznie ulubione programy (Zob. "Dodaj stację
do Ulubionych", strona 9)
►
Stuknij w przycisk by przejść do następnej listy programów.
2
Kontrolka języka (przy możliwości wyboru ścieżki dzwiękowej)
3
Zmiana języka (przy stacjach umożliwiających wybór ścieżki
dźwiękowej)
4
Głośniej / Ciszej
5
Głośność
6
Wycisz / Głośno
7
Aktualna stacja
8
Godzina
9
Kontrolka stanu akumulatora (Zob. "Energia" strona 7)
10
Kontrolka jakości sygnału (Zob. "Jakość sygnału", strona 7)
11
Zamyka moduł TV i otwiera okno START systemu nawigacyjnego.
12
Otwiera okno INFO. Tutaj otrzymasz informacje na temat aktualnej stacji
i audycji. (Zob. "Pokaż informacje na temat bieżącej audycji", strona 10)
13
Otwiera okno USTAWIENIA. Można tutaj konfigurować moduł TV. (Zob.
"Konfiguracja modułu TV", strona 11)
14
Otwiera okno PRZEGLĄD PROGRAMÓW (EPG). Otrzymasz tutaj przegląd
programu wybranej stacji i informacje na temat audycji. (Zob. "Przegląd
programów (EPG)", strona 9)
15
Kontrolka aktualnej audycji obranego programu.
►
►
Stuknij w obraz telewizyjny by przejść na tryb pełnego ekranu.
Stuknij ponownie w obraz telewizyjny by zamknąć tryb pełnego
ekranu.
16
Za pomocą przycisków
(Do góry) i
(Do góry) wybrać
można następną / poprzednią stację z aktualnej listy programów. (Zob.
rys., punkt 1)
17
Czas emisji i tytuł aktualnej audycji.
18
Czas emisji i tytuł następnej audycji.
Okna modułu TV
- 13 -
7.2
Przegląd programów (EPG): Ogólnie
1
Program wybranej stacji.
2
Wybór stacji w liście.
Ulubione
Przycisk aktualnego wyboru jest wciśnięty.
3
Kontrolka przeglądu programu, aktualnej stacji i wybranej daty.
Aktualna audycja posiada obramowanie w pomarańczowym kolorze.
Każda audycja wykazuje czas emisji i tytuł.
►
przeglądać listę.
(Do góry) i
(Na dół) można
4
Przycisk Info: Przedstawia detaliczne informacje na temat wybranej
audycji. (Zob. "Przegląd programów (EPG)", strona 9)
5
Kontrolka daty przeglądu programu.
►
6
- 14 -
(W lewo) i
(W prawo) można
przedstawić przegląd programu innego dnia.
Ulubione: Gwiazdka na przycisku pojawia się w pomarańczowym
kolorze po przejęciu jej w liście ULUBIONE. (Zob. "Dodaj stację do
Ulubionych", strona 9)
Okna modułu TV
7
Lista stacji (w zależności od wyboru, zob. punkt 1)
►
►
►
Wybrana stacja posiada obramowanie w pomarańczowym kolorze.
Stuknij w tytuł audycji jeżeli chcesz ujrzeć detaliczne informacje na
jej temat.
8
Godzina / data
9
Zamknij przegląd programu
7.3
(Do góry) i
(Na dół) można
Przegląd programów (EPG): Detale
1
Program wybranej stacji. Stuknij w obraz telewizyjny by ponownie
powrócić do okna TV.
2
Wybór stacji w liście.
Ulubione
Przycisk aktualnego wyboru jest wciśnięty.
3
Kontrolka wszystkich dostępnych informacji dotyczących wybranej
audycji.
Okna modułu TV
- 15 -
4
Kontrolka daty przeglądu programu.
►
5
(W lewo) i
(W prawo) można
przedstawić przegląd programu innego dnia.
Lista programu wybranej stacji i daty.
►
►
►
►
Aktualna audycja posiada obramowanie w pomarańczowym
kolorze.
Tytuł audycji pojawia się w pomarańczowym kolorze.
Stuknij w tytuł audycji jeżeli chcesz ujrzeć detaliczne informacje na
jej temat.
(Do góry) i
(Na dół) można
6
Godzina / data
7
Aktualna stacja
8
Wstecz: Ponownie otwiera okno PRZEGLĄD PROGRAMÓW (EPG):
OGÓLNIE.
7.4
Info
1
Tutaj pojawiają się wszystkie dostępne informacje dotyczące aktualnej
audycji.
2
Dane techniczne
3
Obraz telewizyjny
4
OK: Zamyka okno INFO.
- 16 -
Okna modułu TV
8
Dodatek
8.1
Dane techniczne
Parametry
Waga
Warunki pracy
CPU
Antena
Zasilanie
TV
8.2
28 x 87 x 14 mm
ok. 17,2 g
Temperatura
-10°C do 70°C (14°F do 158°F)
robocza
Temperatura
przechowywani -30°C do 80°C (-22°F do 176°F)
a
Siano SMS1150
Antena teleskopowa z wejściem MCX
(50 Ω)
za pomocą USB
Pasmo
VHF: 174 ~ 240 MHz
przenoszenia
UHF: 470 ~ 862 MHz
Wspomagane
COFDM (16QAM, 64QAM, QPSK)
modulacje
Demodulacja
ETSI 300-744
zgodna z
Wspomagana
rozdzielczość
720x576
TV
Wspomagana
MPEG-2
kompresja TV
Deklaracja zgodności
Urządzenie NAVIGON 8410 Moduł TV, opisane w tym podręczniku,
posiada m.in. znak CE.
Produkty posiadające certyfikat CE odpowiadają dyrektywie dotyczącej
urządzeń radiowych i końcowych urządzeń telekomunikacji (R&TTE)
(1999/5/EWG), dyrektywie dotyczącej działania elektromagnetycznego
(89/336/EWG) i dyrektywie dotyczącej niskiego napięcia (73/23/EWG) –
zmienionej dyrektywą 93/68/EWG – wydanym przez Komisję Wspólnoty
Europejskiej.
Zgodności z tymi dyrektawami oznaczają zgodność z następującymi
europejskimi normami:
EN 55013: 2001 + A1: 2003 + A2: 2006, EN 55020: 2007,
EN 55022: 2006 + A1: 2007, EN 55024: 1998 + A1: 2001 + A2: 2003
Producent nie odpowiada za zmiany przeprowadzone przez
użytkownika, naruszające zgodność urządzenia z odpowiednimi
dyrektywami i normami prawnymi i za konsekwencje które z tych zmian
wynikają.
Dodatek
- 17 -
9
Indeks haseł
E
Energia ................................................ 7
G
Głośność ............................................. 9
Gwarancja ........................................... 4
H
Hotline ................................................. 5
I
Ikony w podręczniku............................ 4
Info .............................................. 11, 17
Instalacja ............................................. 6
Pomoc ................................................. 5
Program
Wybierz........................................... 8
Przegląd programów (EPG)
Detale ........................................... 16
Ogólnie ......................................... 15
Przegląd programów (EPG) ................ 9
S
Serwis ................................................. 5
Szukanie stacji .................................. 11
T
TV...................................................... 13
U
Jakość sygnału.................................... 7
Ulubione .............................................. 9
Uruchom.............................................. 7
Ustalenia w podręczniku ..................... 4
Ustawienia......................................... 11
K
W
Konfiguracja ...................................... 11
Wskazówki bezpieczeństwa ............... 5
P
Z
Podręcznik
Ikony ............................................... 4
Ustalenia......................................... 4
Zawartość przesyłki ............................ 5
Znaki towarowe ................................... 4
J
- 18 -
Indeks haseł

NAVIGON 8410 TV

Transkrypt

Podobne dokumenty

Moduł 6N - podświetlany panel listy lok.

Tabela Wynagrodzenia Ekspertów 30[3947011]

z zakresu III stopnia (główny księgowy). Podstawą może być

Koleje Niemieckie zamykają stacje towarowe.
