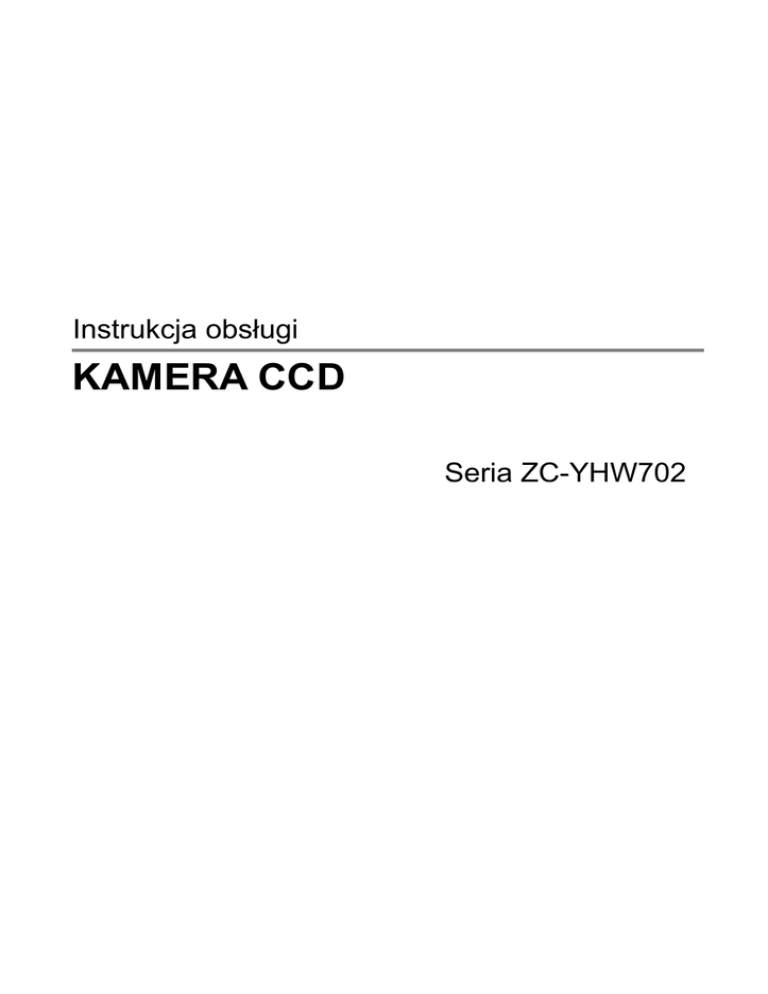

KAMERA CCD

Instrukcja obsługi
KAMERA CCD
Seria ZC-YHW702
z
z
z
z
Przed rozpoczęciem obsługi zapoznać się z „Instrukcjami korzystania”.
Niniejszą instrukcję obsługi zachować do wykorzystania w przyszłości.
Zawsze przestrzegać poniższych instrukcji w zakresie bezpieczeństwa.
Zwracać uwagę na wyjaśnienia słów „Ostrzeżenie” oraz „Przestroga”.
Ostrzeżenie Niebezpieczeństwo utraty życia lub uszkodzenia
ciała w przypadku niewłaściwej obsługi urządzenia.
Przestroga Niebezpieczeństwo uszkodzenia ciała lub mienia w
przypadku niewłaściwej obsługi urządzenia.
Ostrzeżenie
Nie otwierać pokrywy ani nie rozmontowywać obudowy.
W przeciwnym razie użytkownik może doznać poparzenia lub uszkodzenia
ciała spowodowanego dotknięciem uszkodzonej części lub mocno nagrzanych
obszarów wewnątrz obudowy.
Nie wkładać ciał obcych do wnętrza urządzenia.
Uważać, aby do wnętrza urządzenia nie dostały się płyny, przedmioty
łatwopalne lub wykonane z metalu.
Grozi to pożarem. W takim wypadku należy wyjąć z gniazdka przewód
zasilania, a następnie skontaktować się z przedstawicielem handlowym.
Nie korzystać z urządzenia wystawionego na działanie deszczu,
wody, wilgoci, tłustych oparów oraz gorącego powietrza.
Grozi to pożarem.
Nie instalować w pobliżu urządzeń generujących ciepło.
W przeciwnym razie może dojść do wypaczenia obudowy oraz nagrzania
wnętrza urządzenia, co może spowodować pożar.
Unikać bezpośredniego światła słonecznego.
W przeciwnym razie może dojść do nagrzania wnętrza urządzenia, co może
spowodować pożar.
W przypadku stwierdzenia dymu lub podejrzanego zapachu
należy natychmiast odłączyć przewody.
Po odłączeniu zasilania sprawdzić, czy nie ma dymu lub zapachu i
skontaktować się z przedstawicielem handlowym. W przeciwnym razie może
wystąpić niebezpieczeństwo pożaru.
W trakcie burzy z piorunami nie dotykać urządzenia lub kabli
łączących.
Grozi to porażeniem prądem.
Przedstawiciel handlowy powinien przeprowadzić instalację.
W przeciwnym razie może wystąpić niebezpieczeństwo pożaru, porażenia
prądem lub innego wypadku.
PL-1
Przestroga
Przed podłączeniem urządzeń należy odłączyć zasilanie.
W przeciwnym razie może wystąpić niebezpieczeństwo porażenia prądem
lub pożaru.
Sprawdzić solidność podłączenia kabli łączących.
W przeciwnym razie może wystąpić niebezpieczeństwo pożaru.
Przed transportem urządzenia należy odłączyć zasilanie oraz
kable łączące.
W przeciwnym razie może wystąpić uszkodzenie ciała lub urządzenia.
Kable łączące poprowadzić w miejscu, gdzie nie są one
narażone na pociągnięcie lub przycięcie.
W przeciwnym razie może wystąpić niebezpieczeństwo uszkodzenia ciała.
PL-2
Spis treści
Pozycja
Strona
Wprowadzenie
4
Instrukcje korzystania
4
Nazwy elementów urządzenia i funkcje
5
Montaż soczewki
Złącze
Obsługiwane soczewki
Regulacja soczewki
Regulacja ogniskowania tylnego
6
6
6
6
7
Podłączanie zasilania
Podłączanie zasilania prądem zmiennym
Podłączanie zasilania prądem stałym
8
8
8
Ustawienia różnych funkcji
Konfiguracja ustawień
Opcje konfiguracji
Wybór trybu (MODE SELECT)
Ustawienia funkcji ekspozycji (CONFIGURATION)
Ustawienia innych funkcji (FUNCTION SET.)
Konfiguracja kamery (CAMERA SETUP)
Konfiguracja soczewki (LENS SETUP)
Zapisanie trybu (MODE SAVE)
Korekta defektów (WHITE SPOT CORRECTION)
Inicjalizacja (INITIALIZE)
9
11
11
11
13
15
19
19
20
20
21
Terminal sygnału sterowania zewnętrznego
Podłączanie
Ustawienia
22
22
23
Specyfikacje
24
PL-3
Wprowadzenie
Gratulujemy zakupu tego produktu.
Niniejsza wydajna i wielofunkcyjna kamera CCD przeznaczona jest do zastosowania w wysokiej
jakości systemach bezpieczeństwa.
Kamera ma następujące cechy:
(1) Funkcja rozszerzonego zakresu dynamiki (WD)
Umożliwia jednoczesne wyświetlanie jasnych oraz ciemnych przedmiotów (maks. zakres
dynamiki 60 dB).
(2) Tryby dzień/noc (DAY & NIGHT)
Umożliwiają wyświetlanie podczas dnia wysokiej jakości obrazu w kolorze oraz
wyświetlanie wyraźnego czarno-białego obrazu w nocy.
(3) Funkcja czułości elektronicznej UP (SENS UP)
(4) Funkcja zoomu elektronicznego (E-ZOOM)
(5) Funkcja wyświetlacza ekranowego (OSD)
(6) Duża rozdzielczość
Instrukcje korzystania
Miejsce instalacji/przechowywania
Dostarczone urządzenie to kamera wewnętrzna. Nie należy używać jej w zastosowaniach
zewnętrznych.
Nie wystawiać kamery na działanie mocnych źródeł światła (słonecznego i innego), niezależnie
od użycia. Urządzenia nie należy instalować lub przechowywać w miejscach:
z
o skrajnych temperaturach dodatnich lub ujemnych (temperatura pracy -10°C do +50°C)
z
o wysokiej wilgotności lub dużym zapyleniu
z
wystawionych na działanie deszczu lub wody
z
wystawionych na działanie silnych wibracji
z
w pobliżu stacji nadającej silne sygnały telewizyjne lub radiowe
Obchodzenie się z urządzeniem
z
z
Zabrudzoną obudowę należy czyścić przy użyciu suchej, miękkiej ściereczki. W
przypadku ciężkiego zabrudzenia urządzenie należy wyczyścić za pomocą ściereczki
nasączonej niewielką ilością łagodnego środka czyszczącego, a następnie przetrzeć
suchą ściereczką. Przed rozpoczęciem czyszczenia należy odłączyć przewód zasilania.
Do czyszczenia nie używać płynów łatwopalnych, takich jak alkohol, benzyna czy
rozcieńczalnik. Grozi to uszkodzeniem wykończenia powierzchni.
Nie dotykać powierzchni przetwornika CCD. Zabrudzony przetwornik należy przetrzeć
papierem do czyszczenia soczewki.
Inne instrukcje
z
z
z
Białe kropki mogą pojawiać się na ekranie w związku z normalnymi cechami przetwornika
obrazu. Nie oznacza to awarii.
Białe kropki mogą być również widoczne w przypadku uruchomienia funkcji czułości
elektronicznej UP (SENS UP). Nie oznacza to niewłaściwej pracy urządzenia.
Kolory obrazu mogą różnić się od rzeczywistych w zależności od oświetlenia. Nie oznacza
to jednak awarii.
Mocno świecące przedmioty (np. lampy) mogą powodować pojawienie się pionowych
pasków na ekranie. Powyższy opis to normalna cecha przetwornika obrazu, która nie
oznacza awarii urządzenia.
PL-4
Nazwy elementów urządzenia i funkcje
6
3
7
4
2
1
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
PL-5
9
5
Widok z przodu
(góra)
Rysunek 1
10
8
Widok z tyłu
Mocowanie soczewki
Możliwość instalacji odpowiedniej soczewki typu CS. Użycie adaptera C/CS umożliwia
zamocowanie soczewek C.
Śruba blokująca ogniskowania tylnego
W tym miejscu można zastosować klucz sześciokątny służący do blokady mocowania
soczewki za pomocą śruby regulacji odległości pomiędzy powierzchnią mocowania
soczewki a powierzchnią przetwornika obrazu. Informacje na temat regulacji znajdują się w
sekcji „Mocowanie soczewki: Regulacja ogniskowania tylnego”.
Mocowanie kamery
Kamerę można zamocować do górnej lub dolnej płytki montażowej. Montować przy użyciu
śruby 1/4 - 20.
Terminal VIDEO OUT (wyjście wideo)
Terminal wyjścia sygnału wideo. (typ BNC)
Terminal soczewki
4-wtykowe złącze soczewki z funkcją automatycznej przesłony. Informacje na temat złącza
znajdują się w sekcji „Mocowanie soczewki: Złącze”.
Przełącznik terminala RS485
Służy do podłączenia urządzenia zewnętrznego za pomocą terminala sterowania
zewnętrznego urządzeniem. ON: Terminal o 100 Ω. OFF: Bez terminala
Wskaźnik zasilania
Zapala się, gdy urządzenie jest włączone.
Przełącznik ustawień funkcji
Przełącznik ustawień funkcji. Służy do określenia ustawień za pomocą menu ekranowego.
Szczegółowe informacje znajdują się w sekcji „Ustawienia różnych funkcji: Obsługa
ustawień”.
Terminal wejścia zasilania
Wejście zasilania urządzenia. Obsługuje prąd stały o napięciu 12 V oraz prąd zmienny o
napięciu 24 V.
Terminal sterowania zewnętrznego
Służy do podłączenia terminala We/Wy obsługującego protokół RS-485. Możliwość
zastosowania jako terminala sterowania zewnętrznego funkcji DAY & NIGHT. Szczegółowe
informacje znajdują się w sekcji „Terminal sygnału sterowania zewnętrznego".
Montaż soczewki
Urządzenie wykorzystuje soczewkę z automatyczną przesłoną, zasilaną prądem stałym. Użycie
soczewki sterowanej sygnałem VIDEO jest niemożliwe.
Złącze
Diagram podłączenia złącza stanowi tabelę 1.
Złącze
Soczewka z aut. przesł.
4
2
3
1
Tabela 1
Złącze
Nr wtyku
(Wygląd punktu podłączenia złącza)
Zasilanie pr. stałym
Soczewka z aut. przesł.
1
CONT. ( )
2
CONT. (+)
3
DRIVE (+)
4
DRIVE ( )
Rysunek 2
Obsługiwane soczewki
Urządzenie obsługuje soczewki o długości gwintu mniejszej niż podana poniżej. Korzystanie z
soczewek o większej długości gwintu może spowodować uszkodzenie przetwornika obrazu.
Soczewki CS dostarczane są z wyregulowaną ostrością tylną.
Montaż soczewki C wymaga zastosowania adaptera C/CS.
LENS "X"
"X"
CS = 0.23" (5.8 mm)
C = 0.39" (9.8 mm)
Rysunek 3
Regulacja soczewki
Dokonać regulacji mechanicznej przesłony soczewki.
Zamontować soczewkę na urządzeniu, a następnie wyregulować ją jeszcze przed
rozpoczęciem korzystania.
Procedura operacyjna
1. Przesunąć kursor na opcję „LENS SETUP” i nacisnąć przełącznik. Wyświetlony zostanie
ekran „LENS SETUP”.
2. Przesunąć kursor na opcję „INITIAL FINE ADJ.” i nacisnąć przełącznik.
Przesunąć kursor na opcję „OK” i nacisnąć przełącznik. Przeprowadzona zostanie regulacja.
Regulację należy wykonać z wykorzystaniem jasnego źródła światła bez migotania.
3. Po zakończeniu regulacji wyświetlony zostanie ekran „LENS SETUP”.
Uwaga) Każdorazowa wymiana soczewki wymaga powtórnego przeprowadzenia
powyższej procedury.
PL-6
Regulacja ogniskowania tylnego
Ustawienia domyślne urządzenia zawierają korektę ogniskowania tylnego dla soczewki CS.
Jednakże, w zależności od rodzaju wykorzystywanej soczewki może pojawić się konieczność
przeprowadzenia tej regulacji. Do tego celu służy funkcja regulacji ogniskowania tylnego.
Postępować zgodnie z opisaną poniżej procedurą regulacji.
Procedura operacyjna
1. Przesunąć przełącznik ustawień funkcji do góry. (Funkcja powrotu). Wyświetlany jest ekran
regulacji ogniskowania tylnego. (Rysunek 4-1)
Gdy wyświetlany jest ekran, soczewka jest odblokowana.
Ekran regulacji ogniskowania tylnego można również włączyć z ekranu „TOP MENU LENS
SETUP”, przy użyciu procedury „Konfiguracja ustawień”.
2. Za pomocą klucza sześciokątnego wykręcić śrubę blokującą ogniskowania tylnego.
Wyregulować zamocowanie soczewki w celu poprawienia ostrości. Przykręcić mocowanie
soczewki za pomocą śruby blokującej ogniskowania tylnego.
3. W celu zakończenia regulacji ogniskowania tylnego należy nacisnąć przełącznik ustawień
funkcji.
Klucz 6-kąt.
10mm
EASY BACK FOCUS ADJ.
50mm
Rysunek 4-1
Kamera
Rysunek 4
Uwaga)
Do przeprowadzania regulacji służy klucz sześciokątny, który wchodzi w skład zestawu. Dłuższy
koniec klucza sześciokątnego należy włożyć w otwór regulacji kamery.
Obrócić klucz w prawo o około 15 stopni w celu przykręcenia mocowania soczewki.
Zbyt mocne przykręcenie śruby blokującej ogniskowania tylnego może spowodować
uszkodzenie gwintu soczewki.
W przypadku korzystania z soczewki z funkcją zoom:
1. Taka soczewka umożliwia wyświetlanie obrazu przedmiotu znajdującego się w oddaleniu
większym niż 25 metrów.
2. Ustawić ostrość na FAR.
3. Ustawić funkcję zoom na szeroki kąt.
4. Wykonać powyższe procedury 1-3.
5. Ustawić funkcję zoomu na telephoto.
6. Wyregulować ostrość.
PL-7
Podłączanie zasilania
Urządzenie zasilane prądem zmiennym o napięciu 24 V / prądem stałym o napięciu 12 V.
Ostrzeżenie: Podczas podłączania przewodu zasilania do urządzenia nie
należy dopuścić do jego zwarcia.
Podłączanie zasilania prądem zmiennym
Urządzenie zasilane prądem zmiennym o napięciu 24 V (20,4 – 27,6 V) 50 Hz / 60 Hz. Sposób
podłączenia zasilania przedstawiono na rysunku 5.
Zdjąć izolację z około 10 mm przewodu zasilania i włożyć skręcony przewód bezpośrednio do
terminala.
Jeśli jest to niemożliwe, należy nacisnąć przycisk na terminalu i ponowić próbę.
Przestroga
Przestroga
Pociągnąć za przewód zasilania w celu sprawdzenia, czy został on
podłączony.
Upewnić się, że odkryta końcówka przewodu nie wystaje poza złącze.
Wymagane źródło zasilania klasy 2. Podłączyć nitkę GND do terminalu GND.
Urządzenie zasilane prądem zmiennym 270 mA (24 V).
Jeśli do jednego źródła zasilania podłączono wiele urządzeń,
konieczne jest zapewnienie odpowiednich podłączeń.
Podłączanie zasilania prądem stałym
Urządzanie zasilane prądem stałym 12 V (10,2 – 13,8 V). Sposób podłączenia zasilania
przedstawiono na rysunku 6.
Jeśli konieczne jest zastosowanie bezpiecznika, zaleca się podłączenie wkładki topikowej w
odległości 10 cm od gniazdka zasilania (+ strona terminalu).
Przestroga
Zapewnić prawidłową biegunowość przewodu.
Każde urządzenie jest zasilane prądem 390 mA.
Przy wybieraniu i podłączaniu przewodu zasilania należy zwrócić
uwagę na:
1) Dopuszczalną charakterystykę prądu
2) Średnicę i długość przewodu
Zasilanie
Transformator
Bezpiecznik
INPUT
1.0 A
Przycisk
+12 V
OUTPUT
Panel tylny
Przycisk
GND
DC 12 V
AC 24 V
Rysunek 5
10cm (4.0 inch) MAX
Rysunek 6
PL-8
Ustawienia różnych funkcji
Urządzenie zostało wyposażone w funkcję wyświetlacza ekranowego (OSD), umożliwiając
konfigurację różnych funkcji na ekranie monitora kamery.
Poniżej znajduje się wykaz menu ustawień.
MODE SELECT
STANDARD
DAY&NIGHT
WIDE
CASINO
USER MODE
RETURN
END
CONFIGURATION
TOP MENU
MODE SELECT
CONFIGURATION
FUNCTION SET.
CAMERA SETUP
LENS SETUP
MODE SAVE
WHITE SPOT CORRECTION
INITIALIZE
AE MODE
BRIGHT LEVEL
FLICKERLESS
AGC
SENS UP
DAY&NIGHT
DETECT TIME
FILTER LIMIT
RETURN
→
→
→
→
→
→
→
→
WD
3
OFF
ON
OFF
AUTO
LENS SETUP
EASY BACK FOCUS ADJ.
INITIAL FINE ADJ.
OK
CANCEL
5 sec
OFF
END
END
MODE SAVE
CURRENT SETTINGS
ARE SAVED
OK
CANCEL
FUNCTION SET.
→
SYNC SELECT
WHITE BALANCE → AUTO
→
CHROMA
→NORMAL
GAMMA
→
E-ZOOM
→ 1
CRISPNESS
PRIVACY MASKING →
TITLE
WHITE SPOT CORRECTION
RETURN
COVER THE LENS
END
Next page
OK
CANCEL
CAMERA SETUP
→ 1
ADDRESS
→ 19200
COM SPEED
EASY BF JUMP → ON
RETURN
END
INITIALIZE
ALL SETTINGS ARE
INITIALIZED
OK
PL-9
CANCEL
SYNC SELECT
SYNC MODE
LL PHASE
LL PHASE SHIFT
AUTO
→
RETURN
Phase Value = 33
END
Uwaga) Ustawienia funkcji AUTO
CHROMA
RY GAIN
BY GAIN
RY HUE
BY HUE
→ -1
→ -1
→ 1
→ -2
RETURN
END
E-ZOOM
ZOOM
POSITION
POSITION
→ OFF
RETURN
END
Uwaga) Ustawienia funkcji Zoom
PRIVACY MASKING
PRIVACY MASK SETTING
MASK
→ OFF
MASK EDIT
MASK ERASE
RETURN
END
Uwaga) Ustawienie MASK w położeniu ON
TITLE EDIT
TITLE
TITLE
TITLE EDIT
RETURN
→ OFF
END
ABCDEFGHIJKLM
NOPQRSTUVWXYZ
abcdefghijklm
nopqrstuvwxyz
0123456789-/
RETURN
BS
Uwaga) Ustawienie TITLE w położeniu ON
PL-10
Konfiguracja ustawień
Urządzenie zostało wyposażone w funkcję wyświetlacza ekranowego (OSD). Poniżej opisano
czynności wymagane w celu zmiany ustawień za pomocą menu.
1. Nacisnąć i przytrzymać przez około dwie sekundy przełącznik ustawień funkcji znajdujący się
na panelu tylnym. (Rysunek 1j).
2. Wyświetlany jest ekran ustawień przedstawiony na rysunku 7-1.
3. Przesunąć kursor na żądaną opcję, aby za pomocą przełącznika zmienić jej ustawienia.
Wyświetlane jest wybrane menu.
4. Wyregulować wartość ustawienia dla opcji, której ustawienia są zmieniane.
5. Przesunąć kursor na opcję „END”, aby zakończyć dokonywanie ustawień, a następnie
nacisnąć przełącznik.
Przesunąć kursor na opcję „RETURN”, aby powrócić do poprzedniej opcji, a następnie
nacisnąć przełącznik.
TOP MENU
MODE SELECT
CONFIGURATION
FUNCTION SET.
CAMERA SETUP
LENS SETUP
MODE SAVE
WHITE SPOT CORRECTION
INITIALIZE
END
Rysunek 7-1 TOP MENU
¾
¾
¾
Uwaga)
Po jednominutowej bezczynności menu automatycznie wyłącza się.
Wybór opcji „RETURN” oraz „END” powoduje zapisanie wszystkich ustawień.
* oznacza opcje ograniczone ustawieniem innej funkcji.
Opcje konfiguracji
(1) Wybór trybu (MODE SELECT)
Wybór różnych trybów obsługi kamery powoduje załadowanie zapisanych dla nich ustawień.
Użytkownik może również zapisać własne ustawienia (USER MODE).
Informacje na temat procedury konfiguracji „USER MODE” znajdują się w sekcji „MODE SAVE”.
Kamera pracuje w następujących wybieralnych trybach.
STANDARD
DAY&NIGHT
WIDE
CASINO
USER MODE
MODE SELECT
STANDARD
DAY&NIGHT
WIDE
CASINO
USER MODE
RETURN
END
Rysunek 7-2 Menu MODE SELECT
PL-11
Poniżej przedstawiono szczegółowe ustawienia trybów.
STANDARD
FUNCTION SET.
CONFIGURATION
AE MODE
BRIGHT LEVEL
FLICKERLESS
AGC
SENS UP
DAY&NIGHT
DETECT TIME
FILTER LIMIT
NORMAL
→→NORMAL
→→ 00
OFF
→→ OFF
→→ ON
→→ 44
COLOR
→→COLOR
5sec
→→5sec
OFF
→→OFF
RETURN
END
SYNC SELECT
WHITE BALANCE
CHROMA
GAMMA
E-ZOOM
CRISPNESS
PRIVACY MASKING
TITLE
→ AUTO
AUTO
→>→
AUTO
→>→ AUTO
→→NORMAL
NORMAL
→→
→→ 0 0
→
→→
→
RETURN
END
Rysunek 7-3 Ustawienia trybu STANDARD
DAY&NIGHT
CONFIGURATION
AE MODE
BRIGHT LEVEL
FLICKERLESS
AGC
SENS UP
DAY&NIGHT
DETECT TIME
FILTER LIMIT
→
→
→
→
→
→
→
→
→
→
RETURN
OFF
10min
NORMAL
0
OFF
ON
OFF
AUTO
5sec
10min
END
FUNCTION SET.
SYNC SELECT
WHITE BALANCE
CHROMA
GAMMA
E-ZOOM
CRISPNESS
PRIVACY MASKING
TITLE
→
→ AUTO
AUTO
→
→ AUTO
AUTO
→
→
→ NORMAL
→
→
→
→ 00
→
→
→
→
→
RETURN
END
Rysunek 7-4 Ustawienia trybu DAY&NIGHT
WIDE
CONFIGURATION
AE MODE
BRIGHT LEVEL
FLICKERLESS
AGC
SENS UP
DAY&NIGHT
DETECT TIME
FILTER LIMIT
FUNCTION SET.
→
→
→
→
→
→
→
→
→
→
→
→
→
→
RETURN
WD
WD
3
OFF
OFF
ON
ON
OFF
OFF
COLOR
COLOR
5sec
5sec
OFF
OFF
END
SYNC SELECT
WHITE BALANCE
CHROMA
GAMMA
E-ZOOM
CRISPNESS
PRIVACY MASKING
TITLE
→
→
→
→
→
→
→
→
→
→
→
→
→
→
RETURN
AUTO
AUTO
AUTO
AUTO
1
1
END
Rysunek 7-5 Ustawienia trybu WIDE
CASINO
CONFIGURATION
AE MODE
BRIGHT LEVEL
FLICKERLESS
AGC
SENS UP
DAY&NIGHT
DETECT TIME
FILTER LIMIT
RETURN
FUNCTION SET.
→
→
→
→
→
→
→
→
→
→
→
→
→
→
→
→
NORMAL
NORMAL
0
0
OFF
OFF
ON
ON
4
4
COLOR
5sec
COLOR
OFF
5sec
OFF
END
SYNC SELECT
WHITE BALANCE
CHROMA
GAMMA
E-ZOOM
CRISPNESS
PRIVACY MASKING
TITLE
RETURN
→
→
→
→
→
→
→
→
→
→
→
→
→
→
INT
INT
INDOOR
INDOOR
SCENE1
SCENE1
0
0
END
Rysunek 7-6 Ustawienia trybu CASINO
PL-12
(2) Ustawienia funkcji ekspozycji (CONFIGURATION)
Menu umożliwiające ustawienie ekspozycji kamery. W zależności od wybranego ustawienia
trybu AE MODE, dostępne są dwa menu.
A. Dla ustawień trybu „AE MODE” innych niż „MANUAL"
B. Dla ustawienia „MANUAL” w trybie „AE MODE”
CONFIGURATION
AE MODE
BRIGHT LEVEL
FLICKERLESS
AGC
SENS UP
DAY&NIGHT
DETECT TIME
FILTER LIMIT
RETURN
CONFIGURATION
→ WD
WD
→
→ 33
→
→
OFF
→ OFF
→
→ ON
ON
→ OFF
→ OFF
→ AUTO
→ 5AUTO
→
sec
→ OFF
5 sec
→
→ OFF
END
AE MODE
BRIGHT LEVEL
SHUTTER SPEED
AGC
SENS UP
DAY&NIGHT
DETECT TIME
FILTER LIMIT
RETURN
→
→MANUAL
MANUAL
→
→ 33
→ 1/60
→ 1/60
→ ON
→ OFF
ON
→
→ AUTO
OFF
→
→
sec
→ 5AUTO
→
→ OFF
5 sec
→ OFF
END
Rysunek 8-1 Menu CONFIGURATION
AE MODE
Menu zmiany trybu ekspozycji.
Dostępne tryby to WD → NORMAL → BLC → MANUAL, w takiej kolejności.
WD: Uruchomienie funkcji rozszerzonego zakresu dynamiki.
Tryb używany dla obiektów oświetlonych innym rodzajem światła lub jednocześnie
światłem naturalnym i sztucznym.
Funkcja „E-ZOOM” jest niedostępna, jeśli wybrano tę opcję.
NORMAL: Sterowanie ekspozycją realizowane jest przez mechaniczną przesłonę i
elektroniczną migawkę.
BLC: Uruchomienie funkcji kompensacji podświetlenia.
Funkcja umożliwia dostosowanie poziomu jasności obiektów wyświetlanych jako ciemne z
powodu podświetlenia.
MANUAL: Ręczna konfiguracja prędkości migawki. Regulacja w opcji „SHUTTER SPEED”.
BRIGHT LEVEL
Regulacja poziomu jasności ekranu. Dostępne wartości: -5 do 5
Uwaga) Regulacja tej opcji możliwa jest w menu „AE MODE” oraz „BLC”.
FLICKERLESS
Wybór trybu „AE MODE” innego niż „MANUAL” umożliwia przestawianie funkcji bez migotania w
ustawienie ON/OFF.
Dla ustawienia ON prędkość migawki przyjmuje stałą wartość równą 1/100 sek. (NTSC) lub
1/120 sek. (PAL).
SHUTTER SPEED
Regulacja prędkości migawki jest możliwa, jeśli dla opcji „AE MODE” wybrano ustawienie
„MANUAL”.
Dostępne wartości: 1/60(NTSC), 1/50(PAL), 1/100(NTSC), 1/120(PAL), 1/250, 1/500, 1/1000,
1/2000, 1/4000, 1/10000, 1/20000, 1/50000
PL-13
AGC
Wybór opcji ON dla funkcji AGC umożliwia automatyczną regulację wzmocnienia zgodnie z
jasnością przedmiotu. Wybór opcji OFF dla AGC powoduje zablokowanie ustawienia funkcji
wzmocnienia na ustawieniu minimalnym.
SENS UP
Aby zwiększyć jasność, należy wydłużyć czas przetwarzania obrazu przez CCD na kilku polach.
Dostępne wartości: OFF, 2, 4, 6, 8, 10, 20, 40 (Maksymalne ustawienie czasu przetwarzania
obrazu. Czas przetwarzania zmienia się automatycznie w zależności od jasności obiektu)
Uwaga) Opcja ta jest niedostępna, jeśli w trybie „AE MODE” wybrano ustawienie
„MANUAL”. Taki wybór powoduje automatyczne przełączenie funkcji na ustawienie OFF.
W przypadku powiększania obrazu funkcji „SENS UP” obraz na ekranie może być
niewyraźny, rozmyty lub upstrzony białymi plamami. Nie oznacza to awarii.
DAY & NIGHT
Funkcja umożliwiająca przełączanie między trybem dziennym (kolor) a nocnym (czarno-biały).
AUTO: Automatyczne przełączanie trybu kolorowego i czarno-białego w zależności od
jasności ekranu.
COLOR: Wybór trybu kolorowego.
BW:
Wybór trybu czarno-białego.
EXT.:
Przełączanie trybów na podstawie zewnętrznego sygnału sterowania. Szczegółowe
informacje znajdują się w sekcji „Terminal sygnału sterowania zewnętrznego".
¾
¾
¾
¾
Uwaga)
Jeśli dla funkcji „AGC" wybrano ustawienie „OFF", wtedy ustawienia „AUTO” oraz “EXT”
funkcji „DAY&NIGHT” są niedostępne.
Ustawienie funkcji „DAY&NIGHT” w położenie „AUTO” powoduje przełączenie funkcji
„AGC” z ustawienia „OFF” na „COLOR or BW”.
Wybór ustawienia „AUTO” umożliwia automatyczne przełączanie trybów urządzenia w
zależności od jasności obiektu, ale nie warunków oświetlenia lub kąta widzenia.
Wykorzystanie bliskiego oświetlenia podczerwonego podczas nocy może powodować
zakłócenia obrazu. Urządzenie zostało wyposażone w funkcję, która w celu rozwiązania
tego problemu wyłącza filtry w przypadku wystąpienia zakłóceń obrazu. Aby korzystać z
tej funkcji, w opcji „FILTER LIMIT" należy ustawić czas zatrzymania. Aby zapewnić
działanie funkcji, w trybie przełączania dla sygnału z wejścia zewnętrznego zaleca się
wybranie opcji „EXT".
DETECT TIME (Ustawienia „AUTO” oraz „EXT” dla funkcji „DAY&NIGHT”.)
Określenie czasu wykrywania dla trybu DAY&NIGHT.
Jeśli zmieniony poziom jasności utrzymuje się przez czas dłuższy niż określony w tej opcji,
wtedy nastąpi przełączenie trybu.
5 sek., 30 sek.
FILTER LIMIT (Ustawienia „AUTO” oraz „EXT” dla funkcji „DAY&NIGHT”.)
Opcja umożliwiająca ustawienie czasu zatrzymania filtrów w przypadku wystąpienia zakłóceń
obrazu w trybie DAY＆NIGHT. OFF, 10 min, 30 min
Uwaga) Podczas korzystania z tej funkcji przed opcją „FILTER LIMIT” wyświetlony
zostanie symbol *.
PL-14
(3) Ustawienia innych funkcji (FUNCTION SET.)
To menu umożliwia dokonanie ustawień funkcji innych niż ekspozycja.
FUNCTION SET.
SYNC SELECT
WHITE BALANCE
CHROMA
GAMMA
E-ZOOM
CRISPNESS
PRIVACY MASKING
TITLE
→
→ AUTO
→
→ NORMAL
→
→ 1
→
→
RETURN
END
Rysunek 9-1 Menu FUNCTION SET.
(3-1) SYNC SELECT
Opcja umożliwiająca ustawienie synchronizacji.
SYNC SELECT
LL PHASE SHIFT
SYNC MODE → AUTO
LL PHASE
→
PHASE Value = 33
RETURN
END
Rysunek 9-2 Menu SYNCH SELECT
SYNC MODE
Opcja umożliwiająca wybór systemu synchronizacji.
AUTO: Synchronizacja blokady linii dla zasilania prądem zmiennym lub synchronizacja
wewnętrzna w przypadku zasilania prądem stałym.
INT:
Zawsze synchronizacja wewnętrzna.
LL PHASE
Regulacja synchronizacji pionowej w czasie blokady linii.
Metoda regulacji
1. Ustawić „SYNC MODE" na „AUTO".
2. Przesunąć kursor na „LL PHASE", a następnie nacisnąć przełącznik w celu wyświetlenia
ekranu „LL PHASE SHIFT".
3. Na ekranie „LL PHASE SHIFT" można dokonać regulacji synchronizacji pionowej poprzez
przesuwanie przełącznika do góry i do dołu. Porównać z ilustracją 9-3.
Uwaga) Częstotliwość zasilania do użycia z zsynchronizowaną funkcją zasilania to NTSC:
60 Hz oraz PAL: 50 Hz.
-180
+180
0
-90
+90
VSYNC
1H
PAL : 2.5H
NTSC : 3H
DOWN <=> UP
Rysunek 9-3 PHASE SHIFT
PL-15
Zakres wartości fazy
Ponad 180°
(3-2) WHITE BALANCE
WHITE BALANCE
Opcja umożliwiająca wybór trybu balansu bieli.
AUTO: Automatyczna regulacja balansu bieli.
HOLD: Zachowanie ustawienia balansu bieli wykorzystywanego przed przełączeniem w ten
tryb. Ustawienie przeznaczone do wykorzystania dla przetwarzania obrazu z
lokalizacji o niezmiennych warunkach oświetlenia. Metoda ustawiania opcji znajduje
się
poniżej.
Przełączenie w tryb „AUTO” powoduje utratę ustawienia balansu bieli zachowanego
przy użyciu trybu „HOLD”.
Metoda zachowywania ustawienia za pomocą przycisku HOLD
1. Dla opcji „WHITE BALANCE” wybrano ustawienie „AUTO” dla momentu przetwarzania
obrazu.
2. Ustawienie opcji „WHITE BALANCE” zostaje zmienione w następujący sposób
„AUTOÆHOLD”.
Jednocześnie zachowywane jest ustawienie balansu bieli.
INDOOR: Stały balans bieli dla oświetlenia o wartości ok. 2800 K.
OUTDOOR: Stały balans bieli dla oświetlenia o wartości ok. 6000 K.
(3-3) CHROMA
Opcja umożliwia regulację wartości wzmocnienia i odcienia dla sygnału chromatycznego.
CHROMA
RY GAIN
BY GAIN
RY HUE
BY HUE
→
→
→
→
→
→
→
→
-1-1
-1-1
11
-2-2
RETURN
END
Rysunek 9-4 Menu CHROMA
RY GAIN
Regulacja wzmocnienia sygnału chromatycznego. Zakres regulacji -5 ~ 5
BY GAIN
Regulacja wzmocnienia sygnału chromatycznego. Zakres regulacji -5 ~ 5
RY HUE
Regulacja odcienia sygnału chromatycznego. Zakres regulacji -5 ~ 5
BY HUE
Regulacja odcienia sygnału chromatycznego. Zakres regulacji -5 ~ 5
(3-4) GAMMA
GAMMA
Opcja umożliwiająca wybór ustawienia gamma.
NORMAL (ok. 0,6), SCENE1 (ok. 0,45), SCENE2 (ok. 1,0)
Uwaga) Opcja ta jest niedostępna, jeśli w trybie „AE MODE” wybrano ustawienie „WD”.
PL-16
(3-5) E-ZOOM
Funkcja sterująca elektronicznym zoomem oraz elektroniczną funkcją obrotu/pochylenia.
To menu umożliwia konfigurację tych funkcji.
E-ZOOM
ZOOM
POSITION
RETURN
POSITION
→ 2.0
→
END
Rysunek 9-5 Menu E-ZOOM
ZOOM
Regulacja funkcji zoom.
OFF, 1,5, 2,0, 2,5
Uwaga) W przypadku korzystania z tej opcji funkcje „PRIVACY MASKING” oraz „AE
MODE: WD” są niedostępne.
POSITION
Opcja umożliwiająca określenie położenia ramki dla funkcji zoom. Opcja dostępna jedynie po
uruchomieniu funkcji zoomu.
Metoda regulacji
1. Dla funkcji „ZOOM” wybrać ustawienie wyższe niż 1,5 raza.
2. Przesunąć kursor na „POSITION”, a następnie nacisnąć przełącznik w celu wyświetlenia
ekranu „POSITION”.
3. Poruszanie przełącznikiem w prawo, lewo, do góry i na dół na ekranie „POSITION" umożliwia
zmianę położenia ramki.
Uwaga) Funkcja pochylenia jest ograniczona przez ustawienia funkcji zoom. Najwyższe
ustawienie funkcji zoom, które umożliwia pełny zakres pochylenia to 1,5X.
(3-6) PRIVACY MASKING
Opcja umożliwiająca ustawienie na ekranie stref prywatności.
PRIVACY MASKING
PRIVACY MASK SETTING
MASK
→ OFF→ OFF
MASK EDIT
→
MASK ERASE
RETURN
END
Rysunek 9-6 Menu PRIVACY MASKING
MASK
Przełączanie ekranu MASK w położenie ON/OFF.
MASK EDIT
Opcja umożliwiająca edycję stworzonej maski. Można zaprogramować maksymalnie 8 masek.
Metoda tworzenia maski
1. Ustawić opcję „MASK” w położenie „ON”.
PL-17
2. Przesunąć kursor na „MASK EDIT”, a następnie nacisnąć przełącznik w celu wyświetlenia
ekranu „PRIVACY MASK SETTING”.
3. Na ekranie wyświetlona zostanie strzałka. Za pomocą strzałki należy określić położenie maski
strefy prywatności. Najpierw należy przesunąć strzałkę w lewy górny róg maski i za pomocą
przełącznika wybrać położenie. Przesunąć strzałkę do dołu i na prawo w celu stworzenia
maski, a następnie wybrać położenie za pomocą przełącznika.
MASK ERASE
Opcja umożliwiająca skasowanie stworzonej maski.
Metoda kasowania maski
1. Przesunąć kursor na „MASK ERASE”.
2. W tej pozycji nacisnąć przełącznik, aby usunąć maskę.
Uwaga) W przypadku stworzenia wielu masek ich usuwanie odbywa się w kolejności
odwrotnej do kolejności tworzenia.
(3-7) TITLE
Opcja umożliwiająca wprowadzenie tekstu i ustawienie jego wyświetlania na ekranie.
TITLE
TITLE
TITLE EDIT
TITLE EDIT
→ ON
→
RETURN
END
ABCDEFGHIJKLM
NOPQRSTUVWXYZ
abcdefghijklm
nopqrstuvwxyz
0123456789-/
RETURN
BS
Rysunek 9-7 Menu TITLE
TITLE
Przełączanie wyświetlania tekstu w położenie ON/OFF.
TITLE EDIT
Opcja umożliwiająca edycję wyświetlanego tekstu. Można wyświetlać maksymalnie 16 znaków.
Metoda tworzenia nazwy
1. Ustawić opcję „TITLE” w położenie „ON”.
2. Przesunąć kursor na „TITLE EDIT”, a następnie nacisnąć przełącznik w celu wyświetlenia
ekranu „TITLE EDIT”.
3. Przesunąć kursor na tekst do wyświetlenia, a następnie nacisnąć przełącznik. Wybrany tekst
zostanie wyświetlony w obszarze edycji.
4. Powtarzać powyższe czynności aż do zakończenia edycji.
5. Przesunąć kursor na „BS” i nacisnąć przełącznik w celu usunięcia jednego znaku.
(3-8) CRISPNESS
Opcja umożliwiająca wyostrzenie/wygładzenie krawędzi. Funkcja wyostrza obraz w kierunku „+”
i wygładza obraz w kierunku „-”.
FUNCTION SET.
SYNC SELECT
WHITE BALANCE
CHROMA
GAMMA
E-ZOOM
CRISPNESS
→ 1
PRIVACY MASKING
TITLE
RETURN
END
Rysunek 9-8 Menu CRISPNESS
PL-18
(4) Konfiguracja kamery (CAMERA SETUP)
Urządzenie wyposażone jest w terminal sterowania zewnętrznego (RS-485), umożliwiający
zmianę ustawień każdej funkcji za pomocą urządzenia zewnętrznego.
Szczegółowe informacje znajdują się w sekcji „Terminal sygnału sterowania zewnętrznego".
CAMERA SETUP
ADDRESS
COM SPEED
EASY BF JUMP
→ 1
→ 19200
→ ON
RETURN
END
Rysunek 10 Menu CAMERA SETUP
ADDRESS
Opcja umożliwiająca określenie numerów identyfikacyjnych kamer. Można podłączyć
maksymalnie 30 kamer.
Uwaga) Powtarzające się numery identyfikacyjne wewnątrz systemu powodują jego
niewłaściwą pracę.
COM SPEED
Opcja umożliwiająca ustawienie szybkości łączności z urządzeniem zewnętrznym.
Dostępne wartości: 2400, 4800, 9600 oraz 19200.
EASY BF JUMP
Opcja umożliwiająca powrót do ekranu regulacji ogniskowania tylnego.
ON: włączona, OFF: wyłączona
(5) Konfiguracja soczewki (LENS SETUP)
Opcja umożliwiająca regulację ogniskowania tylnego oraz napięcia referencyjnego dla
mechanicznej przesłony.
LENS SETUP
EASY BACK FOCUS ADJ.
INITIAL FINE ADJ.
OK
CANCEL
Rysunek 11 Menu LENS SETUP
EASY BACK FOCUS ADJ.
Szczegółowe informacje znajdują się w sekcji „Mocowanie soczewki: Regulacja ogniskowania
tylnego”
Funkcja umożliwia przeprowadzenie optycznej regulacji ogniskowania tylnego oraz regulacji
ostrości soczewki.
INITIAL FINE ADJ.
Szczegółowe informacje znajdują się w sekcji „Mocowanie soczewki: Regulacja soczewki”.
PL-19
(6) Zapisanie trybu (MODE SAVE)
Opcja umożliwiająca zapisanie bieżacych ustawień.
Wybór trybu „USER MODE” w opcji „MODE SELECT” umożliwia załadowanie zapisanych
ustawień.
MODE SAVE
CURRENT SETTINGS
ARE SAVED.
OK
CANCEL
Rysunek 12 Menu MODE SAVE
Procedura operacyjna
1. Po wprowadzeniu zmian do ustawień przesunąć kursor na „MODE SAVE”, a następnie
nacisnąć przełącznik w celu wyświetlenia ekranu „MODE SAVE".
2. Przesunąć kursor na opcję „OK” i nacisnąć przełącznik w celu zachowania ustawień.
3. Po zapisaniu ustawień ekran automatycznie powraca do opcji „TOP MENU".
(7) Korekta defektów (WHITE SPOT CORRECTION)
Opcja umożliwiająca wykrywanie oraz usuwanie białych plam na obrazie.
Funkcja umożliwia zachowanie wysokiej jakości obrazu.
WHITE SPOT CORRECTION
COVER THE LENS
OK
CANCEL
Rysunek 13 Menu WHITE SPOT CORRECTION
Procedura operacyjna
1. Zakryć soczewkę, aby uniemożliwić dostanie się światła. Przesunąć kursor na „WHITE SPOT
CORRECTION” w opcji „TOP MENU”, a następnie nacisnąć przełącznik w celu wyświetlenia
ekranu „WHITE SPOT CORRECTION”.
2. Przesunąć kursor na opcję „OK” i nacisnąć przełącznik w celu wykonania korekty.
3. Po zakończeniu korekty ekran automatycznie powraca do opcji „TOP MENU”.
¾
¾
¾
Uwaga)
Funkcja ta nie gwarantuje całkowitego usunięcia białych plam.
Korzystanie z funkcji SENS UP może spowodować zwiększenie widoczności białych
kropek. Nie oznacza to awarii.
System ustawiania ostrości mechanicznej przesłony urządzenia nie gwarantuje
kompletnej ochrony przed słońcem. Powyższą operację należy przeprowadzić w słabo
oświetlonym pomieszczeniu lub po wcześniejszym założeniu osłony na soczewce w celu
uniemożliwienia dostępu światła.
PL-20
(8) Inicjalizacja (INITIALIZE)
Opcja umożliwiająca przywrócenie wszystkich ustawień do ich wartości fabrycznych.
INITIALIZE
ALL SETTINGS ARE
IINITIALIZED
OK
CANCEL
Rysunek 14 Menu INITIALIZE
Procedura operacyjna
1. Przesunąć kursor na „INITIALIZE”, a następnie nacisnąć przełącznik w celu wyświetlenia
ekranu „INITIALIZE”.
2. Przesunąć kursor na opcję „OK” i nacisnąć przełącznik w celu uruchomienia inicjalizacji.
3. Po zakończeniu inicjalizacji ekran automatycznie powraca do opcji „TOP MENU”.
Uwaga) Procedura inicjalizacji nie przywróci wartości fabrycznych następujących
ustawień.
Ustawienia opcji „ADDRESS” oraz „COM SPEED" z menu „CAMERA SETUP"
Wartość regulacji fazy „LL PHASE” opcji „SYNC SELECT” w menu „FUNCTION SET”.
Wartość korekty białych kropek po zakończeniu operacji „WHITE SPOT CORRECTION”
z
z
z
Szczegółowe ustawienia są wyświetlane podczas wykonywania inicjalizacji.
CONFIGURATION
AE MODE
BRIGHT LEVEL
FLICKERLESS
AGC
SENS UP
DAY&NIGHT
DETECT TIME
FILTER LIMIT
RETURN
FUNCTION SET.
WD
→ →WD
→→3 3
OFF
→ →OFF
→ →ONON
OFF
→ →OFF
→ →AUTO
AUTO
→ →5sec
5sec
→ →OFF
OFF
END
CAMERA SETUP
ADDRESS
COM SPEED
EASY BF JUMP
RETURN
SYNC SELECT
WHITE BALANCE
CHROMA
＊GAMMA
＊E-ZOOM
CRISPNESS
PRIVACY MASKING
TITLE
RETURN
END
CHROMA
→ 1
→ 19200
→ ON
RY GAIN
BY GAIN
RY HUE
BY HUE
END
RETURN
→ 1
→
→ 19200
→
→ ON →
→
Rysunek 15 Szczegółowe ustawienia dla opcji INITIALIZE
PL-21
→ (AUTO)
→ (AUTO)
→ AUTO
→ AUTO
→
→
→ (NORMAL)
→ (NORMAL)
→→(OFF)
(OFF)
→ 1
→→(OFF)
1
→ (OFF)
-1
-1
1
-2
END
Terminal sygnału sterowania zewnętrznego
Urządzenie zostało wyposażone w terminal sygnału sterowania zewnętrznego umożliwiający
zdalną obsługę kamery.
Podłączanie
Poniższy rysunek zawiera schemat podłączania złącza.
Rysunek 16
Nr wtyku
1
2
3
4
5
6
7
W powiększeniu
Opis
A (+)
B (-)
GND
A (+)
B (-)
GND
DAY&NIGHT
terminal sterowania
zewnętrznego
W przypadku korzystania z terminala należy podłączyć dostarczony przewód do złącza; jako
kabla przedłużąjącego używać skrętki ekranowanej. Odpowiednia długość izolacji przewodów
umożliwia zapobieganie zwarciom w obszarze podłączeń.
Brown
Black
White
Red
Black
White
Red
Pin7
Pin1
Rysunek 17
¾
¾
Uwaga)
W celu dokonania podłączeń należy odłączyć zasilanie.
Jako wartość impedancji przewodu należy uznać rezystancję obciążeniową. (100 Ů)
PL-22
Ustawienia
Poniższa procedura opisuje sposób konfiguracji systemu przy użyciu terminala.
Procedura konfiguracji
1. Podłączyć przewody do każdej kamery.
2. Ustawić terminal kamery SW konfigurowanej na terminalu w położenie ON. Ustawić inne
kamery w położenie OFF. (rysunek 1h)
3. Przy użyciu opcji „CAMERA SETUP" należy ustawić adresy wszystkich kamer.
Nie używać tych samych wartości.
4. Przy użyciu opcji „CAMERA SETUP” należy ustawić szybkość łączności. Wybrać taką samą
wartość dla wszystkich kamer.
Poniższa procedura opisuje sposób zewnętrznego sterowania funkcją DAY&NIGHT.
Procedura konfiguracji
1. Wybrać ustawienie „EXT.” dla opcji „DAY&NIGHT” w menu „FUNCTION SET”.
2. Zmienić
tryb
funkcji
DAY&NIGHT
poprzez
wysłanie
sygnału
sterowania.
Wejście
H
lub
otwarty:
Uruchomiony
tryb
AUTO
Wejście L lub krótki: Uruchomiony tryb czarno-biały
(Terminal znajduje się wewnątrz kamery. Wykorzystanie terminala do sterowania urządzeniem
zewnętrznym nie jest możliwe.)
<Charakterystyka źródła zasilania>
-0,3 ~ 3,3 V
Znamionowe napięcie wejściowe VIN :
Górne napięcie wejściowe VIH :
Min. 3,0 V
Dolne napięcie wejściowe VIL :
Maks. 0,3 V
Charakterystyka prądu nie powinna przekraczać powyższych wartości.
PL-23
Specyfikacje
Nazwa modelu
System TV
Zasilanie
ZC-YHW702N
ZC-YHW702P
NTSC
PAL
24 V AC ±15% (50 Hz / 60 Hz) / 12 V DC ±15%
Charakterystyka prądu
Przetwornik obrazu
Piksele skuteczne
270 mA (24 V AC) / 390 mA (12 V DC)
1/3 calowy przetwornik obrazu CCD z liniowym transferem (struktura
zapisu pionowego o podwójnej gęstości)
Ok. 380 000 pikseli
Ok. 440 000 pikseli
System synchronizacji
Synchronizacja wewnętrzna (INT) / synchronizacja zasilania (LL)
Stosunek sygnał/szum
Więcej niż 48 dB (funkcja AGC wył., ważony)
Sygnał wideo
1 V (p-p) / 75 Ω
Rozdzielczość pozioma
Minimalne
podświetlenie
obiektu F1,2
510 linii TV
50 IRE
0,8 luks (kolor) 0,1 luks (czarno-biały)
0,02 luks (czułość elektroniczna powiększona 40-krotnie w trybie kolor)
30 IRE
0,4 luks (kolor) 0,05 luks (czarno-biały)
0,01 luks (czułość elektroniczna powiększona 40-krotnie w trybie kolor)
Zakres D
Funkcja
Montaż soczewki
Soczewka z automatyczną
przesłoną
Montaż kamery
Maks., 60 dB (AE MODE : WD)
Funkcja rozszerzonego zakresu
Funkcja balansu bieli
dynamiki
Funkcja AGC (ON / OFF)
Funkcja czułości elektronicznej
Funkcja synchronizacji przełącznika
UP
(INT/ AUTO)
Funkcja DAY&NIGHT
Funkcja bez migotania
Funcja zoomu elektronicznego
Funkcja łatwej regulacji
(tylko dla normalnego trybu
ogniskowania tylnego
ekspozycji)
Funkcja menu ekranowego
Funkcja BLC
Soczewki CS (regulowana ostrość)
System sterowania DC
Śruby 1/4”-20 UNC, góra i dół
Waga (bez soczewki)
330 g
Wymiary (bez soczewki)
60 (szer.) × 66 (wys.) × 123 (gł.) mm
－10°C~＋50°C (0°C~＋40°C; gwarancja wydajności)
Zakres temperatury roboczej
Złącze
Przełącznik
(1)
(2)
(3)
(4)
Wyjście sygnału wideo (BNC)
Wyjście soczewki z automatyczną przesłoną (4-wtykowe)
Złącze zasilania (3-wtykowe)
Złącze We/Wy RS485 (7-wtykowe) *w tym terminal sterowania
zewnętrznego dla funkcji DAY&NIGHT
Przełącznik ustawień funkcji
Wyłącznik ON/OFF terminala RS485
Złącze do soczewki z automatyczną przesłoną
1
Klucz 6-kąt.
1
Akcesoria
Instrukcja obsługi (wersja skrócona)
1
Płyta CD-ROM (instrukcja obsługi)
1
Złącze terminala sterowania zewnętrznego
1
W celu utrzymania oraz podniesienia wydajności urządzenia producent zastrzega sobie prawo do
wprowadzania zmian w powyższych specyfikacjach.
PL-24
