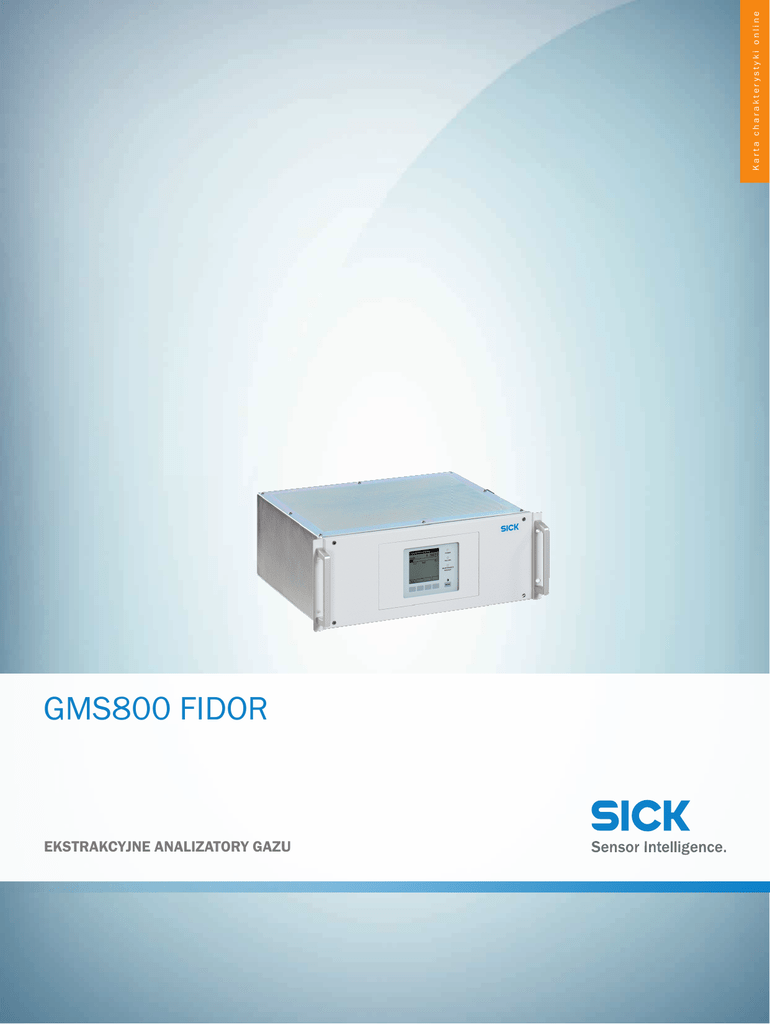

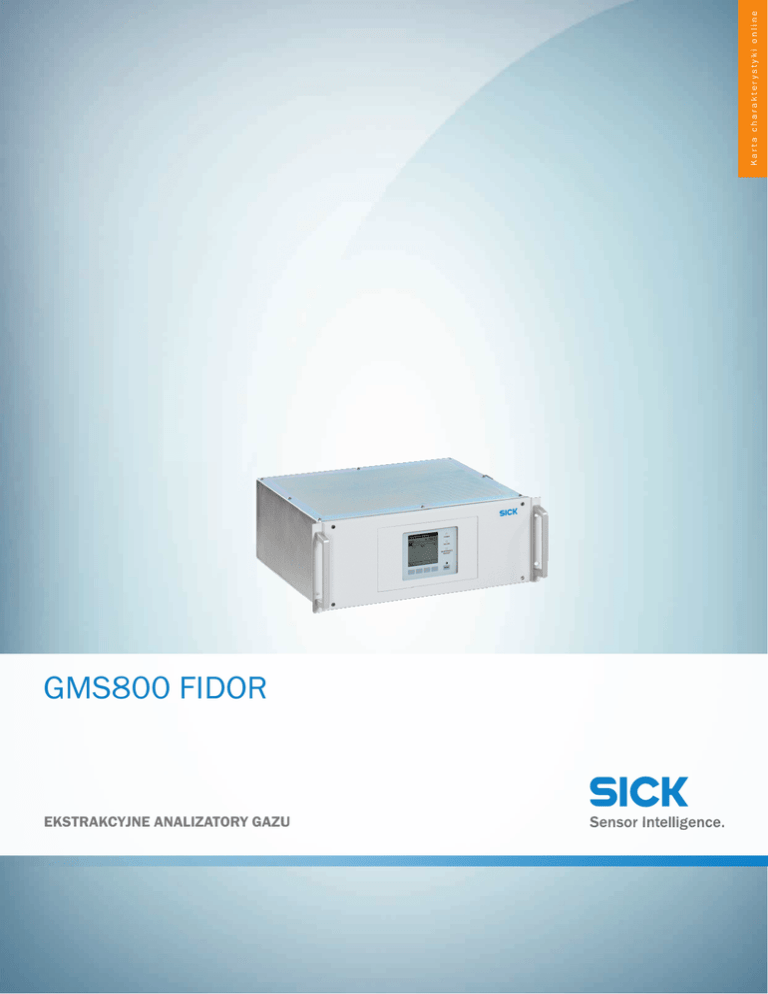

Karta katalogowa

Karta charakterystyki online
GMS800 FIDOR
EKSTRAKCYJNE ANALIZATORY GAZU
GMS800 FIDOR
EKSTRAKCYJNE ANALIZATORY GAZU
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
GMS800 FIDOR
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/GMS800_FIDOR
Opis produktu
Ekstrakcyjny analizator gazu GMS800 FIDOR z rodziny analizatorów GMS800 doskonale nadaje się do pomiaru emisji zgodnie z przepisami prawa i dyrektywami, np. w spalarniach odpadów,
elektrowniach lub cementowniach. W oparciu o sprawdzoną metodę detekcji jonizacji płomieniowej, analizator GMS800 FIDOR mierzy stężenie całkowite węglowodorów w gazach zarówno
w zakresach śladowych, jak i wysokich. GMS800 FIDOR jest dostępny w dwóch wersjach: jako
GMS810 FIDOR ze zintegrowanym modułem sterującym BCU oraz GMS811 FIDOR z osobnym
modułem sterującym BCU. Obudowy umożliwiają bardzo łatwą integrację systemu, np. do analizatora wielokomponentowego MCS100E HW firmy SICK.
W skrócie
• Standardowa obudowa 19" umożliwia łatwą integrację w typowych systemach przemysłowych
• Niemal bezobsługowa pompa eżektorowa do tłoczenia gazu kalibracyjnego
• Katalizator (opcja) do oczyszczania gazu zerowego i powietrza spalania
• Automatyczna regulacja i kompensacja wahań ciśnienia w procesie
• Filtr ochronny na wejściu gazu mierzonego
• Wysoka liniowość (≤ 2%) od bardzo małych do dużych zakresów pomiarowych
• Przydatność sprawdzona wg norm EN 15267 i EN 14181
Korzyści dla użytkownika
• Wysoka dyspozycyjność 99,5%
• Wygodna diagnostyka zdalna i obsługa przez Ethernet za pomocą oprogramowania SOPAS-ET.
• Minimalne nakłady na konserwację, ponieważ urządzenie nie zawiera części ruchomych
• Łatwa naprawa poprzez wymianę kompletnych podzespołów i modułów
• Kompatybilność z wcześniejszymi wersjami systemu
• Wodór jako gaz palny, niepotrzebny drogi hel
• Niewielkie koszty eksploatacji, np. dzięki niewielkiemu zużyciu wodoru (typowe zużycie: 30 ml/
min)
• Do wygodnego sterowania i monitorowania, np. z centralnej sterowni, służy GMS811 FIDOR, w
którym moduł sterujący BCU może być umieszczony oddzielnie od modułu analizatora
2
15267
14181
certified
certified
ANALIZATORY GAZU | SICK
Karta charakterystyki online | 2016-06-29 15:53:31
Informacje mogą ulec zmianie bez powiadomienia
GMS800 FIDOR
EKSTRAKCYJNE ANALIZATORY GAZU
Zakresy stosowania
• Ciągłe monitorowanie emisji węglowodorów w gazie surowym i oczyszczonym
• Pomiary emisji w termicznych, katalitycznych i biologicznych instalacjach oczyszczania powietrza wywiewanego
• Pomiary maksymalnych stężeń na stanowiskach pracy
• Monitorowanie procesu w liniach produkcyjnych
• Zastosowania laboratoryjne, np. w ośrodkach badawczych i rozwojowych
Szczegółowe dane techniczne
System GMS800 FIDOR
Przepływ gazu
≤ 120 l/h
Temperatura procesu
≤ +230 °C
Ciśnienie procesu
–120 hPa ... 120 hPa
Względne
Wilgotność gazu procesowego
Bez kondensacji
Temperatura otoczenia
+5 °C ... +40 °C
Temperatura składowania
–20 °C ... +70 °C
Ciśnienie otoczenia
900 hPa ... 1.100 hPa
Wilgotność otoczenia
≤ 95 %
Bez kondensacji
Zgodność
Dopuszczony do systemów wymagających pozwolenia
2001/80/WE (13. BImSchV)
2000/76/WE (17. BImSchV)
27.BImSchV
TA-Luft
EN 15267
EN 14181
MCERTS
Bezpieczeństwo elektryczne
CE
Zasilanie
Napięcie 90 ... 240 V
Częstotliwość 47 ... 63 Hz
Pobór mocy ≤ 450 W
Bez ogrzewania zewnętrznego
Materiały pomocnicze
Powietrze aparaturowe: ≤ 1.000 l/h
Powietrze aparaturowe: 4,5 ±0,5 bara
Gaz palny: Typ. 30 ml/min
Wodór: 5.0 albo wyżej; 3 ±0,2 bara
Powietrze spalania: Typ. 250 ml/min
Powietrze aparaturowe: 3 ±0,2 bara; zakresy pomiarowe poniżej 300 ppm (500 mg/m³) wymagają katalizatora zewnętrznego albo wewnętrznego
Gaz zerowy: ≤ 500 l/h
Powietrze aparaturowe: 3 ±0,2 bara; zakresy pomiarowe poniżej 300 ppm (500 mg/m³) wymagają katalizatora zewnętrznego albo wewnętrznego
Gaz referencyjny: ≤ 500 l/h
Propan w powietrzu syntetycznym: 75% wartości końcowej zakresu pomiarowego
Funkcje korekcji
Regulacja za pomocą gazów wzorcowych
Funkcje kontroli
Rozszerzona diagnostyka urządzenia za pośrednictwem oprogramowania SOPAS ET
2016-06-29 15:53:31 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ANALIZATORY GAZU | SICK
3
GMS800 FIDOR
EKSTRAKCYJNE ANALIZATORY GAZU
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Konstrukcja GMS810
Opis
Obudowa wsuwana 19″ o wysokości równej 4 jednostkom, do montażu w szafach systemowych
Stopień ochrony
IP 40
Wymiary (szer. x wys. x głęb.)
483 mm x 177 mm x 485 mm (Szczegóły — patrz rysunki wymiarowe)
Masa
≤ 17 kg
Przyłącza gazu mierzonego
Wejście gazu mierzonego: G 1/4″; G 1/8″ podwójne, bez zabezpieczenia przed załamaniem; G
1/8″ bez zabezpieczenia przed załamaniem
Wyjście spalin: 12 mm proste; 1/2″ proste; kątowe 10 mm 90°
Przyłącza gazu pomocniczego
Wejście gazu pomocniczego: różne, zależnie od typu
Konstrukcja GMS811
Opis
Obudowa wsuwana 19″ o wysokości równej 4 jednostkom, do stosowania z umieszczonym oddzielnie modułem sterującym BCU, do montażu w szafach systemowych
Stopień ochrony
IP 40
Wymiary (szer. x wys. x głęb.)
483 mm x 177 mm x 352 mm (Szczegóły — patrz rysunki wymiarowe)
Masa
≤ 17 kg
Przyłącza gazu mierzonego
Wejście gazu mierzonego: G 1/4″; G 1/8″ podwójne, bez zabezpieczenia przed załamaniem; G
1/8″ bez zabezpieczenia przed załamaniem
Wyjście spalin: G 1/4″; G 1/8″ podwójne, bez zabezpieczenia przed załamaniem; G 1/8″ bez
zabezpieczenia przed załamaniem
Przyłącza gazu pomocniczego
Wejście gazu pomocniczego: różne, zależnie od typu
Moduł analizatora FIDOR
Opis
Detektor płomieniowo-jonizacyjny do pomiaru lotnych związków organicznych (VOC)
Wielkości pomiarowe
Całkowita zawartość węglowodorów (Corg)
Wielkości pomiarowe certyfikowane
Całkowita zawartość węglowodorów (Corg)
Metody pomiarowe
Detekcja płomieniowo-jonizacyjna
Przepływ gazu
≤ 120 l/h
Zakresy pomiarowe
Corg 0 ... 0,6 ppm / 0 ... 62.000 ppm
W przypadku pomiaru stężeń gazów powyżej dolnej granicy wybuchowości (DGW) klient musi
przewidzieć zabezpieczenie przeciwpłomieniowe
Zakresy pomiarowe certyfikowane
Corg 0 ... 15 mg/m³ / 0 ... 50 mg/m³ / 0 ... 150 mg/m³ / 0 ... 500 mg/m³
Czas odpowiedzi (t90)
≤ 2,5 s
Bez przewodu gazu mierzonego
Dryft czułości
< 3 % w okresie międzyobsługowym, w odniesieniu do wartości końcowej zakresu pomiarowego
Dryft punktu zerowego
< 3 % w okresie międzyobsługowym, w odniesieniu do wartości końcowej zakresu pomiarowego
Granica detekcji
Corg: 0,05 mg/m³
Bezpieczeństwo elektryczne
CE
Moduł sterujący BCU
Opis
Moduł sterujący pełni rolę interfejsu użytkownika, służy do przetwarzania danych, ich wyprowadzania, a także do funkcji sterowania i nadzoru.
Wskazanie
Diody stanu LED: „Zasilanie”, „Konserwacja” i „Zakłócenie”
Wyświetlacz LCD
Obsługa
Za pomocą wyświetlacza ciekłokrystalicznego i klawiatury foliowej
4
ANALIZATORY GAZU | SICK
Karta charakterystyki online | 2016-06-29 15:53:31
Informacje mogą ulec zmianie bez powiadomienia
GMS800 FIDOR
EKSTRAKCYJNE ANALIZATORY GAZU
Wymiary (szer. x wys. x głęb.)
375 mm x 275 mm x 66 mm (w przypadku umieszczonego oddzielnie modułu sterującego
BCU, Szczegóły — patrz rysunki wymiarowe)
Moduł I/O
Opis
Zamknięty moduł z adapterem na szynę DIN albo moduł do integracji w obudowie
Wyjścia analogowe
4 Wyjścia:
0/2/4 ... 20 mA, 500 Ω
Z separacją galwaniczną
Wejścia analogowe
2 Wejścia:
0/2/4 ... 20 mA, 500 Ω
Bez separacji galwanicznej
Wejścia dwustanowe
8 Wejścia:
42 V
Wszystkie wejścia ze wspólnym potencjałem odniesienia
Interfejsy i protokoły sieci przemysłowej
Ethernet Modbus TCP
Ethernet OPC
Ethernet SOPAS ET
RS-485 Modbus RTU
2016-06-29 15:53:31 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ANALIZATORY GAZU | SICK
5
GMS800 FIDOR
EKSTRAKCYJNE ANALIZATORY GAZU
GMS810 FIDOR
483 (19.02)
263.8 (11.39)
(2.44)
174.5 (6.87)
62
213.8 (8.42)
(1.49)
177 (6.97)
37.8
101.5 (4.00)
465 (18.31)
1
120 (4.72)
348 (13.70)
13
5°
(1.65)
392 (15.43)
442 (17.40)
42
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunki wymiarowe (Wymiary w mm)
485 (19.09)
A
B
C
D
E
F
① W przypadku GMS810 FIDOR wejście gazu mierzonego może się znajdować z tyłu lub z boku (przedstawione w kolorze jasnoszarym).
6
ANALIZATORY GAZU | SICK
Karta charakterystyki online | 2016-06-29 15:53:31
Informacje mogą ulec zmianie bez powiadomienia
GMS800 FIDOR
EKSTRAKCYJNE ANALIZATORY GAZU
GMS811 FIDOR
267.8 (10.54)
483 (19.02)
217.8 (8.57)
(2.44)
177 (6.97)
174.5 (6.87)
62
(1.49)
1
120
352 (13.86)
37.8
101.5 (4.00)
465 (18.31)
13
5°
① W przypadku GMS811 FIDOR wejście gazu mierzonego może się znajdować z boku lub z tyłu (przedstawione w kolorze jasnoszarym).
Moduł sterujący BCU
375 (14.76)
250 (9.84)
250 (9.84)
4.5 )
8
(.1
105.5 (4.15)
275 (10.83)
Ø
(1.97)
50
66 (2.60)
170.5 (6.71)
2016-06-29 15:53:31 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ANALIZATORY GAZU | SICK
7
GMS800 FIDOR
EKSTRAKCYJNE ANALIZATORY GAZU
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Przyłącza
Wejście gazu mierzonego z tyłu
â
1
2
3
456789 ß
à
á
① Ethernet
② CAN
③ Przyłącze sieciowe
④ Powietrze aparaturowe
⑤ Powietrze spalania
⑥ Gaz palny
⑦ Gaz zerowy
⑧ Gaz referencyjny
⑨ Wyjście gazu wzorcowego
⑩ Ogrzewanie zewnętrzne
⑪ Wyjście spalin
⑫ Wejście gazu mierzonego
⑬ Moduł I/O
Wejście gazu mierzonego z boku
â
1
2
3
456789 ß
à
á
① Ethernet
② CAN
③ Przyłącze sieciowe
④ Powietrze aparaturowe
⑤ Powietrze spalania
⑥ Gaz palny
⑦ Gaz zerowy
⑧ Gaz referencyjny
⑨ Wyjście gazu wzorcowego
⑩ Ogrzewanie zewnętrzne
⑪ Wyjście spalin
⑫ Wejście gazu mierzonego
⑬ Moduł I/O
