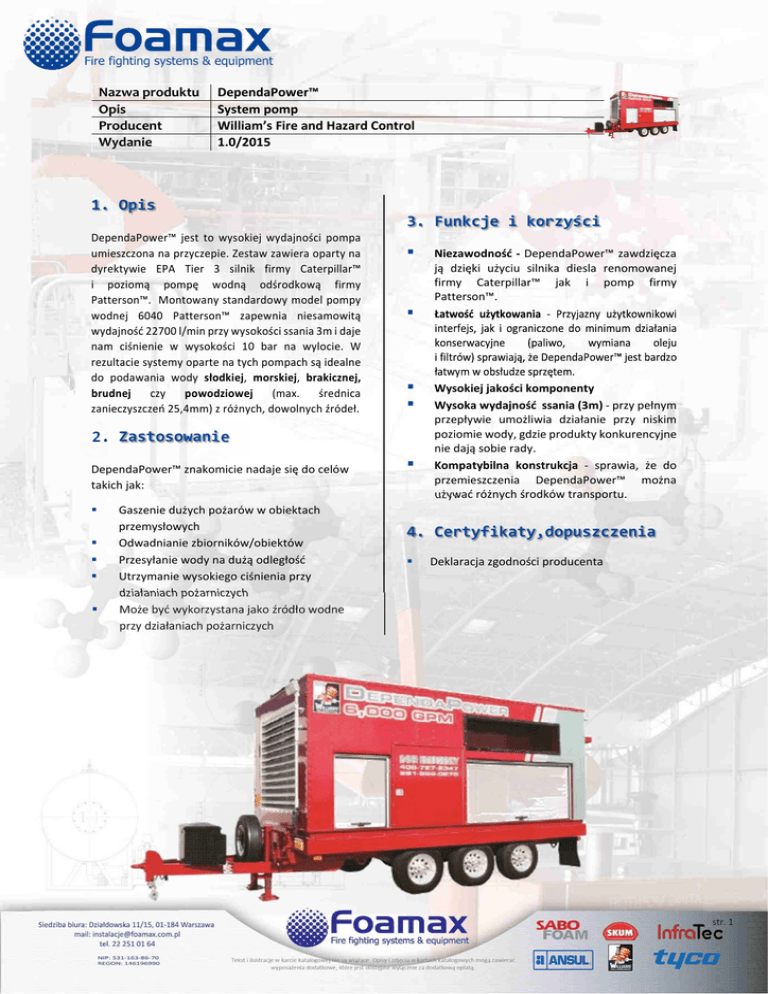

Karta katalogowa

Nazwa produktu
Opis
Producent
Wydanie
DependaPower™
System pomp
William’s Fire and Hazard Control
1.0/2015
1. Opis
3. Funkcje i korzyści
DependaPower™ jest to wysokiej wydajności pompa
umieszczona na przyczepie. Zestaw zawiera oparty na
dyrektywie EPA Tier 3 silnik firmy Caterpillar™
i poziomą pompę wodną odśrodkową firmy
Patterson™. Montowany standardowy model pompy
wodnej 6040 Patterson™ zapewnia niesamowitą
wydajność 22700 l/min przy wysokości ssania 3m i daje
nam ciśnienie w wysokości 10 bar na wylocie. W
rezultacie systemy oparte na tych pompach są idealne
do podawania wody słodkiej, morskiej, brakicznej,
brudnej
czy powodziowej
(max. średnica
zanieczyszczeń 25,4mm) z różnych, dowolnych źródeł.
2. Zastosowanie
DependaPower™ znakomicie nadaje się do celów
takich jak:
Gaszenie dużych pożarów w obiektach
przemysłowych
Odwadnianie zbiorników/obiektów
Przesyłanie wody na dużą odległość
Utrzymanie wysokiego ciśnienia przy
działaniach pożarniczych
Może być wykorzystana jako źródło wodne
przy działaniach pożarniczych
Niezawodność - DependaPower™ zawdzięcza
ją dzięki użyciu silnika diesla renomowanej
firmy Caterpillar™ jak i pomp firmy
Patterson™.
Wysokiej jakości komponenty
Wysoka wydajność ssania (3m) - przy pełnym
przepływie umożliwia działanie przy niskim
poziomie wody, gdzie produkty konkurencyjne
nie dają sobie rady.
Kompatybilna konstrukcja - sprawia, że do
przemieszczenia DependaPower™ można
używać różnych środków transportu.
4. Certyfikaty,dopuszczenia
Deklaracja zgodności producenta
str. 1
Tekst i ilustracje w karcie katalogowej nie są wiążące. Opisy i zdjęcia w kartach katalogowych mogą zawierać
wyposażenia dodatkowe, które jest dostępne wyłącznie za dodatkową opłatą.
5. Informacje techniczne
Specyfikacja
Model
Materiał korpusu pompy
Wymiary nominalne w
[m](HxWxL)2
Waga [kg]( z pełnym
zbiornikiem)2
Model pompy
Typ pompy
Silnik
Pojemność zniornika
paliwowego [l]
Nasady ssawne
Nasady tłoczne
Maksymalna średnica
zanieczyszczeń wody
Praca na jednym baku
Wydajność przepływu przy
podnoszeniu (3m)
Max temperatura otoczenia 3
Emisja
System bezpieczeństwa
1.
2.
3.
6040
2,49x2,48x4,74
4025
Stal węglowa
2,42x2,39x4,41
1,92x1,40x2,81
7530
6214
2268
Patterson MAA 12x8
lub Goulds 14x10
Pozioma Split-case
Caterpillar C18 C-rated -709 KM
lub
Caterpillar C18 E-rated- 811 KM
1590
Patterson MMA 12x8
Darley PSE 340m3/h
Pozioma Split-case
Caterpillar C15- 547KM
Poprzeczna przedział osiowy
Cummins QSB6.7.- 243KM
1465
352
4 x 110 mm, 2 x 75 mm
z pokrywą nasady
4 x 110 STORZ, 2 x 75 z
pokrywą nasady
25,4 mm
1 x 150 mm, 2 x 75 mm
z pokrywą nasady
2 x STORZ 150, 2 x 75 z
pokrywą nasady
25,4 mm
6 x 150 mm, 2 x 75 mm
z pokrywą nasady
6 x STORZ 150, 2 x 75 z
pokrywą nasady
25,4 mm
Wydajność
11 godz.
10 godz.
10bar/22700l/min
10 bar/16600l/min
12bar/18900l/min
12bar/11300l/min
13bar/15100l/min
Ochrona środowiska
49°C
49°C
EPA&CARB Tier III
EPA&CARB Tier III
Wyłącznik awaryjny; wyłącznik
Wyłącznik awaryjny; wyłącznik
odcinający paliwo
odcinający paliwo
150
6 godz.
10bar/5600l/min
49°C
EPA&CARB Tier III
Wyłącznik awaryjny; wyłącznik
odcinający paliwo
Dane techniczne mogą ulec zmianie bez uprzedzenia
Tylko do standardowych jednostek, może zmienić się w przypadku doboru innych opcjonalnych rozwiązań.
Opcje dostępne dla przyczepy pracującej w niestandardowych temp. otoczenia.
str. 2
Tekst i ilustracje w karcie katalogowej nie są wiążące. Opisy i zdjęcia w kartach katalogowych mogą zawierać
wyposażenia dodatkowe, które jest dostępne wyłącznie za dodatkową opłatą.
Ciśnienie tłoczenia [Bar]
DPPAT6040
Wydajność pompy l/min
1.
2.
3.
4.
Na wykresie jest przedstawiona różnica ciśnień (ciśnienie w kolektorze tłocznym minus ciśnienie w kolektorze ssącym)
Rekomendowane maksymalne ciśnienie tłoczenia 17,2 bar
Ciśnienie wody zależy od obrotów pompy i jej przepływu
Stan pompy, temperatura wody i temperatura powietrza może mieć wpływ na wydajność pompy.
Wysokość ssania [m]
DPPAT6040
Wydajność pompy l/min
1.
2.
3.
4.
5.
Wysokość ssania jest mierzona od powierzchni cieczy do środka pompy
Wysokość obliczona jest dla wszystkich sześciu 6” węży ssących o długości 6m
Wydajność pompy przeliczana przy temp. wody 32°C na poziomie morza
Stan węża ssawnego, temperatura wody, wysokość podnoszenia jak i stan pompy mogą mieć wpływ na wydajność pompy
Zaleca się dodatkowe zasilanie przy przepływach powyżej 22700l/min
