odp opis

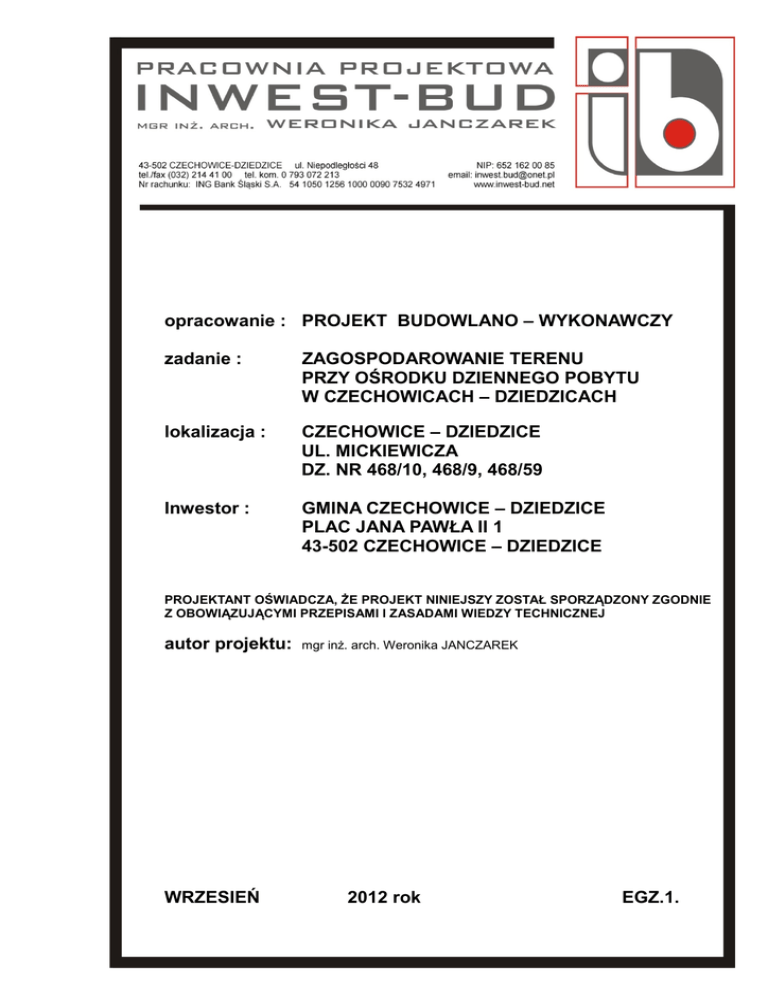

opracowanie : PROJEKT BUDOWLANO – WYKONAWCZY
zadanie :
ZAGOSPODAROWANIE TERENU
PRZY OŚRODKU DZIENNEGO POBYTU
W CZECHOWICACH – DZIEDZICACH
lokalizacja :
CZECHOWICE – DZIEDZICE
UL. MICKIEWICZA
DZ. NR 468/10, 468/9, 468/59
Inwestor :
GMINA CZECHOWICE – DZIEDZICE
PLAC JANA PAWŁA II 1
43-502 CZECHOWICE – DZIEDZICE
PROJEKTANT OŚWIADCZA, ŻE PROJEKT NINIEJSZY ZOSTAŁ SPORZĄDZONY ZGODNIE
Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ
autor projektu:
WRZESIEŃ
mgr inż. arch. Weronika JANCZAREK
2012 rok
EGZ.1.
ZAWARTOŚĆ OPRACOWANIA
str.
STRONA TYTUOWA
SPIS TREŚCI
1
OPIS TECHNICZNY
1
2
3
4
5
PODSTAWA OPRACOWANIA
PRZEDMIOT OPRACOWANIA
LOKALIZACJA
ISTNIEJĄCE ZAGOSPODAROWANIE I UZBROJENIE – SIECI ZEWN.
PROJEKT ZAGOSPODAROWANIA
PROGRAM FUNKCJONALNO - PRZESTRZENNY
BILANS TERENU
SPECYFIKACJA WYPOSAŻENIA PLACU ZABAW
SPECYFIKACJA ELEMENTÓW ZIELENI
WARUNKI GEOTECHNICZNE
WPŁYW OBIEKTU NA ŚRODOWISKO
UWAGI KOŃCOWE
INFORMACJA DOTYCZĄCA BIOZ
6
7
8
9
10
11
12
2
2
2
2
3
3
3-7
7
8
8
8
9-10
DOKUMENTY – STAN FORMALNO-PRAWNY
WYPIS Z REJESTRU GRUNTÓW
MAPA EWIDENCYJNA 1:1000
MAPA ZASADNICZA 1:500
13
14
15
ARCHITEKTURA – RYSUNKI
1.
2.
3.
4.
5.
INWENTARYZACJA 1:500
PROJEKT ZAGOSPODAROWANIA 1:500
PLANSZA PODSTAWOWA 1:100
PLANSZA NAWIERZCHNI 1:100
PLANSZA ZIELENI 1:100
KARTY PRODUKTÓW
16
17
18
19
20
21-36
1
OPIS TECHNICZNY
1.
PODSTAWA OPRACOWANIA
-
Umowa nr ZP.2.72.1.343.2012,
stan formalno prawny nieruchomości,
wypis z rejestru gruntów,
mapa ewidencyjna 1:1000,
mapa zasadnicza 1:500,
program funkcjonalno-przestrzenny – ustalenia z Inwestorem,
-
Rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu
i formy dokumentacji projektowej, specyfikacji technicznych wykonania
i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego,
Prawo budowlane – Dz.U.Nr 106 z 2000r z późn. zmianami,
Rozporządzenie Ministra Infrastruktury z dn. 12.04.2002r w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
Dz.U.Nr 75 z 2002r z późn. zmianami.
-
2.
PRZEDMIOT OPRACOWANIA
3.
Przedmiotem niniejszego opracowania jest projekt zagospodarowania terenu
przy Ośrodku Dziennego Pobytu w Czechowicach – Dziedzicach - zgodnie
z intencjami Użytkowników i Inwestorów oraz programem użytkowym
wynikającym z ustaleń z inwestorem.
.
LOKALIZACJA
Projektowany obiekt jest usytuowany na terenie Ośrodka Dziennego Pobytu w
Czechowicach – Dziedzicach przy ul. Mickiewicza na dz. nr 468/10, 468/9,
468/59.
4.
ISTNIEJĄCE ZAGOSPODAROWANIE I UZBROJENIE – SIECI ZEWN.
Teren inwestycji o płaskim ukształtowaniu, na obrzeżu częściowo zadrzewiony,
ogrodzony płotem stalowym z bramą.
Istniejąca zabudowa to budynek Ośrodka Dziennego Pobytu.
Istniejące wejście dla użytkowników z zewnątrz bezpośrednio z ul. Mickiewicza
ze stanowiskami postojowymi i placem gospodarczym.
Istniejące uzbrojenie, to:
- zasilanie elektryczne kablowe wzdłuż ul. Sobieskiego,
- przyłącze wody z sieci miejskiej biegnącej wzdłuż ul. Sobieskiego,
- ścieki sanitarne odprowadzone do sieci kanalizacji miejskiej,
- przyłącza do kanalizacji deszczowej do sieci miejskiej,
- przyłącze gazu - z sieci miejskiej wzdłuż ul. Sobieskiego,
- telekomunikacja z sieci,
- drenaż wokół budynku włączony do systemu melioracyjnego w terenie.
2
5.
PROJEKT ZAGOSPODAROWANIA – PROGRAM FUNKCJONALNO
– PRZESTRZENNY
Projektuje się zagospodarowanie terenu istniejącego ogrodu zlokalizowanego
w południowej części posesji.
Projektowany plac rekreacyjny będzie dostępny poprzez istniejącą furtkę
z ul. Mickiewicza i dalej ciągami komunikacyjnymi wokół budynku.
Część ogrodu – obrzeże – pozostanie o nawierzchni trawiastej z istniejącym
drzewostanem bez zmian..
Plac - w związku z przewidywaną funkcją – będzie tworzył wnętrze wydzielone
projektowaną zielenią – krzewami i bylinami.
Projektowane wnętrze to utwardzony plac z elementami małej architektury –
altaną ogrodową, ławkami i huśtawkami oraz rabatami ziołowymi.
Wody opadowe odprowadza się do gruntu na działce nie zakłócając stosunków
gruntowo-wodnych na działkach sąsiednich.
Zgodnie z programem funkcjonalnym określonym przez Użytkownika
i Inwestora plac rekreacyjny będzie tworzył dwie przestrzenie.
Przestrzeń pierwsza to altana ogrodowa otoczona projektowaną zielenią,
przestrzeń druga to część otwarta na istniejący ogród z ławkami i huśtawkami,
obsadzona krzewami i bylinami.
6.
BILANS TERENU
Dz.468/59
468/10
85,00 m
2
10,00 m
2
25,00 m
2
53,00 m
2
65,00 m
2
238,00 m
2
500,00 m
2
738,00 m
2
11,00 m
2
11,00 m
2
1028,00 m
2
1039,00 m
2
1/
2/
3/
4/
5/
6/
projektowany plac
projektowany chodnik
projektowana nawierzchnia żwirowa
proj. rabaty ziołowe
proj. trawnik
proj. zieleń
Razem:
7/ istniejąca zieleń
8/ istniejąca komunikacja
9/ istniejące tarasy
10/ istniejący budynek ODP
Razem:
OGÓŁEM:
7.
SPECYFIKACJA WYPOSAŻENIA PLACU ZABAW
7.1.
OGÓLNA CHARAKTERYSTYKA
Projektowany plac rekreacyjny zlokalizowany będzie na terenie Ośrodka
Dziennego Pobytu w bezpośrednim sąsiedztwie zabudowań ODP.
Projektowany plac będzie dostępny dla użytkowników – pensjonariuszy ośrodka
poprzez istniejącą komunikację i ogród.
21,00 m2 to chodnik prowadzący do placu na podbudowie z kruszyw i żwiru,
85,00 m2 to plac, na podbudowie z kruszyw i żwiru, na którym ustawione
zostaną ławki, kosz na śmieci oraz altana rekreacyjna.
Plac i komunikacja otoczona obrzeżem betonowym – 8/30 – 64,00 mb.
53,00 m2 to trawnik, 65,00 m2 to teren przeznaczony na nasadzenia krzewów
i bylin. Całość otoczona obrzeżem betonowym – 6/20 - 92,00 mb.
Wszystkie wymiary i powierzchnie muszą być sprawdzone przed zamówieniem
materiałów.
Wszelkie wątpliwości muszą być niezwłocznie zgłoszone projektantowi.
3
7.2.
CHODNIK BETONOWY
Układ i rozmieszczenie nawierzchni wg. planszy nawierzchni rys. nr 4.
Do placu rekreacyjnego prowadzi chodnik z kostki betonowej:
Kostka betonowa typu podwójne T w kolorze szarym np Libet 6 cm.
Podbudowa:
Od dołu: podbudowa z kruszywa łamanego stabilizowanego mechanicznie –
grubość warstwy – 8,0 cm po zagęszczeniu, następnie podbudowa ze żwiru
drobnoziarnistego – grubość warstwy – 6,0 cm oraz podsypka cementowopiaskowa 1:4 – grubość warstwy – 3,0 cm, kostka betonowa gr. 6cm.
SPECYFIKACJA
Materiał:
Kolor:
Grubość:
Ilość:
7.3.
kostka betonowa podwójne T
szary
6cm
21 m2
PLAC REKREACYJNY
Układ i rozmieszczenie nawierzchni wg. planszy nawierzchni rys. nr 4.
Podbudowa:
Od dołu: podbudowa z kruszywa łamanego stabilizowanego mechanicznie –
grubość warstwy – 8,0 cm po zagęszczeniu, następnie podbudowa ze żwiru
drobnoziarnistego – grubość warstwy – 6,0 cm oraz podsypka cementowopiaskowa 1:4 – grubość warstwy – 3,0 cm, kostka betonowa gr. 6,0 cm
SPECYFIKACJA
Materiał:
Kolor:
Grubość:
Ilość:
7.4.
kostka betonowa podwójne T
szary
6cm
85 m2
NAWIERZCHNIA ŻWIROWA
Układ i rozmieszczenie nawierzchni wg. planszy nawierzchni rys. nr 4.
Podbudowa:
Od dołu: podbudowa z tłucznia kamiennego stabilizowanego mechanicznie –
grubość warstwy – 14,0 cm po zagęszczeniu, żwir biało – szary, frakcja
16-32mm, grubość warstwy 7,0 cm po zagęszczeniu
7.5
SPECYFIKACJA
Materiał:
Kolor:
Grubość:
Ilość:
żwir płukany
szaro - biały
16-32mm
25 m2
DONICA BETONOWA
3 szt.
7.5.1 OGÓLNA CHARAKTERYSTYKA
Donice umieszczone na nawierzchni żwirowej w północnym zakątku placu tak
jak na planszy podstawowej rys. nr 3,
Przewidziano donicę typu uni-arcz 7340.
4
7.5.2 SPECYFIKACJA
Donica prostokątna
Długość:
Szerokość:
Wysokość:
Ciężar:
Grubość ścianek:
Materiał:
7.6
/168 x 100/cm, H: 75 cm
168 cm
100 cm
75 cm
ok. 500 kg
(6 - 9) cm
beton
HUŚTAWKA OGRODOWA
2 szt.
7.6.1 OGÓLNA CHARAKTERYSTYKA
Huśtawki umieszczone na nawierzchni trawiastej w północno - wschodnim
zakątku placu tak jak na planszy podstawowej rys. nr 3,
Przewidziano huśtawki typu ogrodosfera ALBIN
7.6.2 SPECYFIKACJA
Materiał:
Kolorystyka:
Konserwacja:
Długość:
Długość siedziska:
7.7
huśtawka wykonana z drewna sosnowego,
impregnowanego pod ciśnieniem, starannie
wykończonego, odpornego na warunki
atmosferyczne.
Stabilna i solidna konstrukcja.
bejca np. Sopur kolor teak.
drewnochron, lakier UV
200 cm
150 cm
KOSZ NA ŚMIECI 1 szt.
7.7.1 OGÓLNA CHARAKTERYSTYKA
Kosz na śmieci ulokować obok ławki tak jak na planszy podstawowej rys. nr 3.
Przewidziano kosz typu uni-arcz 3019
7.7.2 SPECYFIKACJA
Materiał:
Wysokość:
Pojemność:
Wysokość pojemnika:
Średnica wkładu:
Montaż:
Stelaż z rury giętej Ø 60 mm ocynkowanej,
malowanej proszkowo
740 mm
30L
510 mm (pojemnik wyposażony w popielnicę)
280 mm
Montaż - poprzez przykręcenie kołkami rozporowymi
do powierzchni twardych
5
7.8
ŁAWKA Z OPARCIEM
2 szt.
7.8.1 OGÓLNA CHARAKTERYSTYKA
Ławki umieszczone na nawierzchni brukowej we wschodnim i zachodnim
zakątku placu tak jak na planszy podstawowej rys. nr 3,
Przewidziano ławki typu uni-arcz 4060
7.8.2 SPECYFIKACJA
Materiał:
Długość:
Szerokość:
Wysokość:
Wymiary siedziska:
Wysokość siedziska:
Montaż:
7.9
Stelaż z rury giętej Ø 60 mm ocynkowanej,
malowanej proszkowo
192 cm
55 cm
76 cm
/170 x 40/ cm
42 cm
Produkt jest przystosowany do montażu na stałe za
pomocą śrub przechodzących przez stopy ławki.
ALTANA OGRODOWA 1szt.
7.9.1 OGÓLNA CHARAKTERYSTYKA
Altana umieszczone na nawierzchni brukowej we południowo - zachodnim
zakątku placu tak jak na planszy podstawowej rys. nr 3,
Przewidziano altanę ogrodową typu garden planet A13 z ławeczkami wokół
ścian jako elementem integralnym.
7.9.2 SPECYFIKACJA
Materiał:
Kolorystyka:
Konserwacja:
Wymiary:
altana wykonana jest z drewna sosnowego.
bejca np. Sopur kolor teak.
drewnochron, lakier UV
5mx5m
7.10 ŁAWA DO ALTANY 3 szt.
7.10.1 OGÓLNA CHARAKTERYSTYKA
Ławy umieścić w altanie tak jak na planszy podstawowej rys. nr 3 wyposażenie
altany.
Przewidziano ławę typu ogrodosfera ława standard UMŁS-1
7.10.2 SPECYFIKACJA
Materiał:
Gatunek drewna:
Waga:
Wysokość:
Szerokość:
Głębokość:
konstrukcja stalowa – ławka składana
dąb
15kg
90cm
120cm
50cm
6
7.11
STÓŁ DO ALTANY 3 szt.
7.10.1 OGÓLNA CHARAKTERYSTYKA
Stoły umieścić w altanie tak jak na planszy podstawowej rys. nr 3 wyposażenie
altany.
Przewidziano stół typu ogrodosfera stół standard UMST1
7.10.2 SPECYFIKACJA
Materiał:
Gatunek drewna:
Waga:
Wysokość:
Szerokość:
konstrukcja stalowa – stół składany
dąb
18kg
75cm
120cm x 67cm
UWAGA!
Wszystkie elementy wymienione powyżej mogą być zastąpione przez
inne, równoważne, posiadające wszystkie wymagane atesty, certyfikaty i
pozwolenia po uprzednim zaakceptowaniu przez inwestora oraz
architekta.
8.
SPECYFIKACJA ELEMENTÓW ZIELENI
Rośliny sadzić tak jak na planszy zieleni rys. nr 5.
KRZEWY:
1.
Borówka wysoka amerykanska ‘Chandler’
2.
Agrest ‘Invicta’
3.
Porzeczka czerwona ‘Jonkheer vantets’
4.
Porzeczka biała ‘Blanka’
5.
Malina ‘Polana’
6.
Hortensja bukietowa ‘Vanille – Fraise’
7.
Hortensja kosmata
8.
Kalina japońska ‘Pink Beauty’
9.
Żylistek mieszańcowy ‘Strawberry Fields’
2 szt.
1 szt.
1 szt.
1 szt.
2 szt.
4 szt.
1 szt.
3 szt.
7 szt.
BYLINY:
10.
Funkia ‘Patriot’
11.
Funkia ‘Frances Williams
12.
Funkia ‘August Moon’
13.
Mięta cytrynowa
14.
Mięta czekoladowa
15.
Mięta pieprzowa
16.
Mięta imbirowa
17.
Melisa lekarska
18.
Oregano
19.
Oregano ‘Aureum’
20.
Rozmaryn
21.
Szałwia
22.
Tymianek
23.
Kozłek lekarski
24.
Lubczyk
3 szt.
6 szt.
4 szt.
4 szt.
4 szt.
3 szt.
3 szt.
10 szt.
4 szt.
5 szt.
7 szt.
6 szt.
3 szt.
3 szt.
2 szt.
7
9.
WARUNKI GEOTECHNICZNE
9.1.
PODSTAWA OPRACOWANIA.
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji
z dn. 24.09.1998 r w sprawie ustalenia geotechnicznych warunków
posadowienia obiektów budowlanych (Dz.U.Nr 126)
OKREŚLENIE WARUNKÓW GRUNTOWYCH TERENU INWESTYCJI.
Projektowany obiekt należy do pierwszej kategorii geotechnicznej
i będzie posadowiony na terenach charakteryzujących się prostymi
warunkami gruntowymi.
CHARAKTERYSTYKA GRUNTÓW NA TERENIE POSADOWIENIA OBIEKTU.
Grunty na terenie posadowienia fundamentów budynku określa się
jako rodzime, jednorodne gliny twardoplastyczne średniospoiste.
Do obliczeń przyjęto grunt o dopuszczalnym nacisku 150 kPa.
Poziom wód gruntowych znajduje się poniżej poziomu posadowienia obiektu.
9.2.
9.3.
10.
WPŁYW OBIEKTU NA ŚRODOWISKO
10.1. Emisja zanieczyszczeń gazowych, pyłowych i płynnych do atmosfery
– nie przekroczy dopuszczalnych norm i spełni warunki ochrony atmosfery.
10.2. Funkcja projektowanego obiektu nie przewiduje urządzeń na odpady.
Śmieci przechowywane w pojemnikach odstawiane będą na komunalne
wysypisko.
10.3. Funkcja i wyposażenie projektowanego obiektu nie przewiduje emisji hałasu.
10.4. Projekt zagospodarowania nie przewiduje wycinki drzewostanu; płytkie wykopy
przy prowadzeniu robót ziemnych nie wprowadzą szczególnej ingerencji
ekologicznej w stan gleb i wód powierzchniowych i podziemnych.
11.
UWAGI KOŃCOWE
Materiały budowlane winny posiadać atesty oraz aprobaty techniczne.
Roboty budowlane powinny być prowadzone pod nadzorem osoby uprawnionej, zgodnie z zasadami sztuki budowlanej oraz obowiązującymi przepisami i normami budowlanymi.
Odbiory robót należy wykonać zgodnie z Warunkami technicznymi wykonania
i odbioru robót budowlano-montażowych Ministerstwa Gospodarki
Przestrzennej i Budownictwa opracowanych przez Instytut Techniki Budowl.
8
opracowanie :
PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA
zadanie :
ZAGOSPODAROWANIE TERENU
PRZY OŚRODKU DZIENNEGO POBYTU W
CZECHOWICACH – DZIEDZICACH
lokalizacja :
CZECHOWICE – DZIEDZICE
UL. MICKIEWICZA
DZ. NR 468/10, 468/9, 468/59
Inwestor :
GMINA CZECHOWICE – DZIEDZICE
PLAC JANA PAWŁA II 1
43-502 CZECHOWICE – DZIEDZICE
opracowała :
mgr inż. arch. Weronika JANCZAREK
43-502 Czechowice-Dziedzice
ul. Niepodległości 48
2012
9
12.
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
12.1. Podstawa opracowania.
Rozporządzenie Ministra Infrastruktury z dnia 23.06.2003 r w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i
ochrony zdrowia Dz. U. Nr 120.
Ustawa z dnia 07.07.1994 - Prawo budowlane ( Dz.U. 2003 r Nr 207,
art. 20 ust.1 pkt.1 b), Dz. U. Nr 120 poz.1126 z dn. 23.06.2003 r
w sprawie informacji dot. bezpieczeństwa i ochrony zdrowia.
12.2. Zakres robót projektowanego zamierzenia budowlanego.
Przewiduje się roboty ziemne – niwelacja terenu, roboty montażowe, obróbki,
malowanie.
12.3. Przewidywane zagrożenia mogące wystąpić przy realizacji robót.
Elementy zagospodarowania terenu nie stwarzają zagrożenia bezpieczeństwa
i zdrowia ludzi.
Zastosowane w projekcie materiały nie powodują emisji czynników szkodliwych
dla zdrowia.
W trakcie realizacji w/w robót wystąpią zagrożenia wynikające z używania
elektronarzędzi – niebezpieczeństwo porażenia prądem.
12.4. Sposoby prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych.
Przy wykonywaniu robót budowlanych wszyscy pracownicy powinni być
zapoznani z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury
z dn. 06.02.2003r w sprawie bhp przy wykonywaniu robót budowlanych;
Dz.U.Nr 47 poz 401 :
rozdział 7 – Maszyny i inne urządzenia techniczne,
12.5. Czynności zabezpieczające przed wystąpieniem zagrożenia – środki techniczne
i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia:
- na pomieszczeniu zaplecza oznaczonym na planie terenu budowy (sporządza
kierownik budowy) umieścić wykaz zawierający adresy i numery telefonów :
najbliższego punktu lekarskiego, straży pożarnej, posterunku policji;
- w pomieszczeniu zaplecza oznaczonym na planie jw. umieścić punkty
pierwszej pomocy obsługiwane przez przeszkolonych w tym zakresie
pracowników;
- tel. komórkowy umieścić w pomieszczeniu zaplecza oznaczonym na planie jw.
- stosowne przeszkolenie pracowników przed przystąpieniem do robót;
- wyposażyć w tablicę informacyjną budowy, wydzielić miejsca składowania
materiałów oraz komunikacji wewnętrznej zapewniającej łatwy dostęp,
- roboty budowlane powinny być prowadzone pod nadzorem osoby uprawnionej, zgodnie z zasadami sztuki budowlanej obowiązującymi przepisami bhp
oraz zgodnie z opracowanym Planem Bezpieczeństwa i Ochrony Zdrowia.
10
